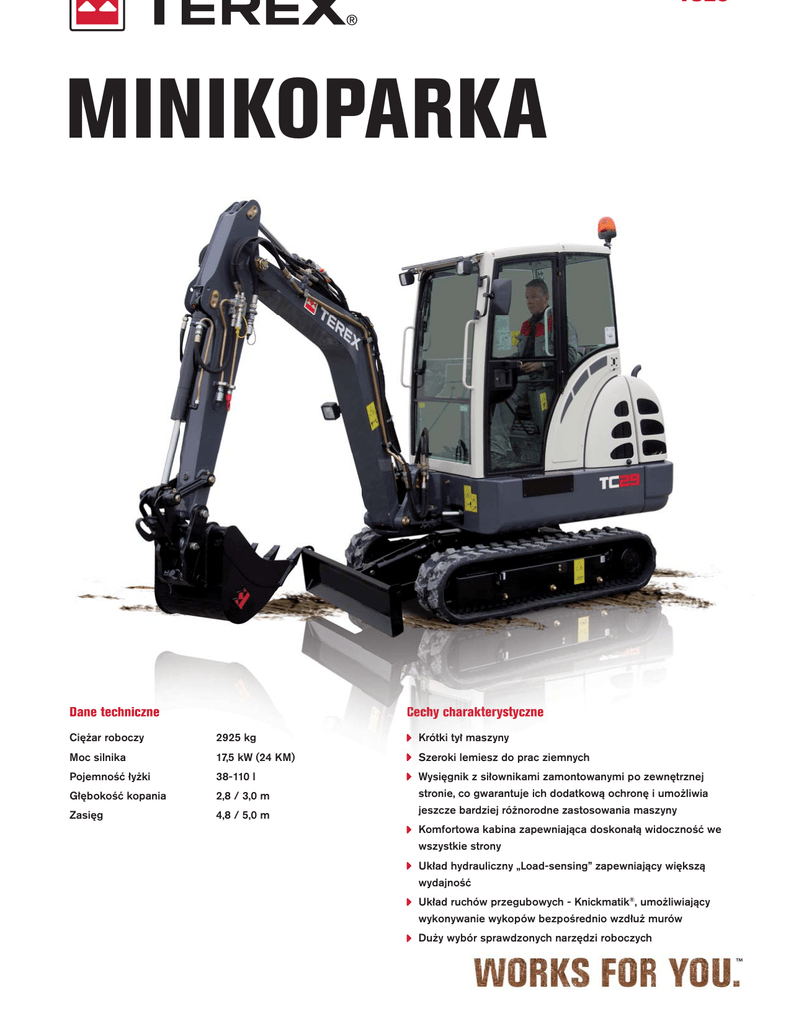

Broszura TC29

TC29
MINIKOPARKA
Dane technicznee
Cechy
Ce
C
ech
chy ch
char
charakterystyczne
arakterystyczne
k
Ciężar roboczy
2925 kg
Krótki tył mas
maszyny
szy
zyny
ny
Moc silnika
17,5 kW (24 KM)
Szeroki
Szer
Sz
erok
oki lemiesz do prac ziemnych
Pojemność łyżki
38 110 l
38-110
Wysięgnik z siłownikami zamontowanymi po zewnętrznej
Głębokość kopania
2,8 / 3,0 m
stronie, co gwarantuje ich dodatkową ochronę i umożliwia
Zasięg
4,8 / 5,0 m
jeszcze bardziej różnorodne zastosowania maszyny
Komfortowa kabina zapewniająca doskonałą widoczność we
wszystkie strony
Układ hydrauliczny „Load-sensing” zapewniający większą
wydajność
Układ ruchów przegubowych - Knickmatik®, umożliwiający
wykonywanie wykopów bezpośrednio wzdłuż murów
Duży wybór sprawdzonych narzędzi roboczych
OPIS TECHNICZNY
SILNIK
Producent, model
Typ
Cykl pracy
Pojemność skokowa
Moc wg ISO 9249 przy 2000 min-1
Moment obrotowy
Układ chłodzenia
Mitsubishi, S4L
4-cylindrowy silnik wysokoprężny, EPA/Tier 4
4-suwowy z wtryskiem do komory wirowej
1500 cm3
17,5 kW (24 KM)
84 Nm przy 1800 min-1
Woda
INSTALACJA ELEKTRYCZNA
12 V
12 V / 71 Ah
12 V / 50 A
12 V / 2,0 kW
NAPĘD JEZDNY
Napęd hydrostatyczny dwustopniowy z silnikiem wielotłoczkowym osiowym i przekładnią redukcyjną,
całkowicie obudowany. Funkcja „Straight-Travel“. Zawór hamujący do jazdy po pochyłościach.
2 tryby jazdy:
Prędkość jazdy, do przodu i do tyłu,
0-2,7 / 4,6 km/h
Zdolność pokonywania wzniesień
maks. 60 %
Siła pociągowa 1 bieg / 2 bieg
2600 / 1100 daN
PODWOZIE
Bezobsługowy napęd gąsienicowy. Resorowanie koła prowadzącego z hydraulicznym napinaniem
gąsienic.
Szerokość gąsienic gumowych / stalowych
300 mm
Rozstaw gąsienic
1100 mm
Długość podwozia (odstęp pomiędzy kołem napędzającym a napinającym)
1390 mm
Długość podwozia (łącznie)
1830 mm
LEMIESZ
Krótki lub długi (opcja), niezależny od jazdy, sterowany precyzyjnie dźwignią ręczną.
Szerokość x wysokość (krótka / długa wersja)
Maksymalne opuszczenie pod podłoże
Maksymalne uniesienie nad podłoże
Wyrównanie nachylenia terenu
1410 x 325 mm
285 / 296 mm
206 / 406 mm
9° / 8°
UKŁAD KIEROWNICZY
Niezależne, oddzielne sterowanie gąsienic, również przeciwbieżne. Precyzyjna obsługa dźwignią ręczną
zespoloną z pedałami, podpora na nogi na konsoli pedałów.
MECHANIZM OBROTU
Hydrostatyczny napęd działa zarazem jako bezzużyciowy hamulec. Dodatkowy hamulec sprężynowopłytkowy. Wieniec obrotowy z uzębieniem wewnętrznym.
Prędkość obrotu
0-9,5 min-1
UKŁAD RUCHÓW PRZEGUBOWYCH KNICKMATIK®
Ciężar transportowy (łącznie z łyżką)
Ciężar roboczy wg ISO 6016 (z operatorem)
Długość całkowita (pozycja jazdy)
Długość całkowita (transport przyczepy)
Wysokość całkowita (pozycja jazdy)
Szerokość całkowita
Promień zachodzenia tyłu nadwozia
Promień zachodzenia przodu nadwozia
Obrys 180°/360°
Prześwit
Siła odrywania (ISO 6015)
Siła skrawania (ISO 6015)
Jednostkowy nacisk na podłoże (gąsienica gumowa)
2850 kg
2925 kg
3100 mm
4700 mm
3000 mm
1400 mm
1300 mm
1525 mm
2825 / 3050 mm
270 mm
21300 N
13600 (11900*) N
0,27 daN/cm2
UKŁAD HYDRAULICZNY
Wydajność pompy
maks. 99 l/min.
Ciśnienie robocze
210 bar
Układ hydrauliki roboczej: Jednostopniowa pompa sterująca wielotłoczkowa osiowa regulowana
systemem LS z niezależnym od obciążenia rozdziałem natężenia przepływu (LUDV) dla wszystkich ruchów
roboczych i napędu jezdnego. Wszystkie ruchy mogą być wykonywane równocześnie.
Wbudowany filtr powrotny z elektrycznym wskaźnikiem zabrudzenia, pełna filtracja strumienia. Seryjna
wydajna chłodnica oleju hydraulicznego. Siłowniki wysięgnika, ramienia i przegubu z obustronną,
napełnianie łyżki z jednostronną amortyzacją w położeniach krańcowych.
Seryjny obieg powrotny bezciśnieniowy. Wszystkie funkcje sterowane proporcjonalnie. Krzyżowe
dwudźwigniowe sterowanie koparki ze wspomaganiem. Wyłączenie zabezpieczające wszystkich funkcji,
gdy operator wysiada.
Seryjny obwód sterujący dla narzędzi roboczych:
Diagram pokazuje dostępną moc na sprzęgłach przyłączowych.
50
45
40
35
30
25
20
15
10
5
0
0
20
40
60
80
100
120
140
160
180
200
220
Ciśnienie (P) w bar
Równoległe przesunięcie poziome przy pełnej głębokości kopania, razem o ok. 1040 mm.
Kąt ugięcia / przesunięcie poziome w lewo
60° / 445 mm
Kąt ugięcia / przesunięcie poziome w prawo
67° / 595 mm
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem 72 l)
PARAMETRY EEKSPLOATACYJNE,
K S P LOATACYJ N E,
WYPOSAŻENIE STAND
STANDARDOWE
DA RDOWE
Przepływ (Q) w l/min
Napięcie robocze
Akumulator
Alternator
Rozrusznik
52 l
85 l
KABINA
Przestronna, dźwiękoszczelna stalowa kabina z pełną widocznością, kontrola FOPS** (wg ISO 3449) i
TOPS (wg ISO 12117). 2 drzwi jednakowej wielkości. Przeszklenie ze szkła bezpiecznego, przyciemniane
na zielono szyby termiczne. Termiczne okna dachowe, przyciemniane na brązowo. Panoramiczne okno
tylne. Szyba przednia wspomagana amortyzatorem gazowym z blokowaną pozycją wentylacyjną może
być wsuwana pod dach kabiny. Wycieraczka ze spryskiwaczem. Schowek. Przygotowanie do montażu
radia. Lusterko zewnętrzne lewe.
Ogrzewanie kabiny z odmrażaniem przedniej szyby wymiennikiem ciepła wody chłodzącej z 2-stopniową
dmuchawą i nawiewem latem.
Tapicerowany fotel operatora FSP010, biodrowy pas bezpieczeństwa.
Deska rozdzielcza na prawo od fotela operatora, optyczne i akustyczne urządzenie ostrzegawcze, licznik
motogodzin, instrument wielofunkcyjny z dużym wskaźnikiem poziomu paliwa.
Reflektory robocze halogenowe H-3.
94 dB (A)
Poziom mocy akustycznej LWA
76 dB (A)
Poziom ciśnienia akustycznego LpA
Mierzony w dynamicznym cyklu pomiaru wg dyrektywy 2000/14/WE.
* z trzonem łyżki 1550 mm (opcja)
**FOPS tylko z siatką okna dachowego (opcja)
TC29
3000
2480
2835
1500
3475
2960
1550
4065
2120
3260
3600
2310
3460
2320
2530
2435
3480
2655
2960
2760
22°
3680
4190
KRZYWA KOPANIA I WYMIARY: WYSIĘGNIK MONO
Trzon łyżki 1350 mm
Trzon łyżki 1550 mm
4700
4805
4885
4990
UDŹWIGI
Wysokość punktu obrotu łyżki
Odległość obciążenia od środka wieńca obrotowego
Trzon łyżki 1350 mm
2,0 m
2,5 m
3,0 m
3,5 m
4,0 m
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
Wzdłuż
W poprzek
-
-
0,83
0,68
0,78
0,54
0,66
0,39
-
-
-
-
0,68
0,66
0,53
0,53
0,38
0,38
-
-
1,41
0,94
1,04
0,67
0,91
0,51
0,77
0,38
0,54
0,32
0,93
0,67
0,66
0,45
0,49
0,36
0,37
0,30
0,31
0,81
0,98
0,58
0,75
0,48
0,62
0,37
0,52
0,32
0,46
0,35
0,36
0,29
0,30
0,46
0,45
0,37
-
-
0,35
0,36
-
-
2,0 m
A
V
1,0 m
A
V
0,85
0m
A
1,35
V
0,76
0,78
0,56
0,57
0,45
-1,0 m
A
1,04
0,88
0,85
0,52
0,68
V
0,75
0,82
0,50
0,51
0,43
0,45
Wszystkie podane wartości w tonach (t) zostały określone w oparciu o ISO 10567 przy współczynniku stateczności 1,33 lub 87% udźwigu hydraulicznego. Wszystkie wartości zostały wyznaczone z szybkozłączem, jednak
bez łyżki. Przy zamontowanym narzędziu pracy redukuje się dopuszczalny udźwig użyteczny o wagę własną narzędzi pracy.
Wyposażenie: Gąsienice gumowe.
Skróty: A = z podparciem, V = ruchomy
60°
Pozycja załadunku, najwyższa pozycja
Napełniona łyżka
60°
180° - obrys przy ruchu 2825 mm
Układ roboczy:
Wysięgnik mono z ramieniem łyżki 1350 mm
360° - obrys przy ruchu 3050 mm
WYMIARY
NARZĘDZIA ROBOCZE
ŁYŻKA
CHWYTAK
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do wykopów na szybkozłącze
Łyżka do skarpowania na szybkozłącze
Łyżka do skarpowania na szybkozłącze
Łyżka obrotowa na szybkozłącze
szerokość 250 mm, pojemność 33 l
szerokość 300 mm, pojemność 41 l
szerokość 400 mm, pojemność 60 l
szerokość 500 mm, pojemność 80 l
szerokość 600 mm, pojemność 98 l
szerokość 1000 mm, pojemność 91 l
szerokość 1200 mm, pojemność 110 l
szerokość 1000 mm, pojemność 91 l
Chwytak dwułupinowy GL 1250,
hamulec zapobiegający kołysaniu,
Chwytak dwułupinowy GL 1350,
hamulec zapobiegający kołysaniu,
Chwytak dwułupinowy GL 1450,
hamulec zapobiegający kołysaniu,
Wyrzutnik
łupiny o szerokości 250 mm, pojemność 45 l
łupiny o szerokości 350 mm, pojemność 65 l
łupiny o szerokości 450 mm, pojemność 85 l
POZOSTAŁE NARZĘDZIA ROBOCZE
Młot hydrauliczny
Świder ziemny
Hak ładunkowy przykręcany do trzonu łyżki
Skrawarka
Płytka adaptacyjna do młota hydraulicznego
Inne narzędzia robocze na zapytanie
WYPOSAŻENIE DODATKOWE
WERSJE WYSIĘGNIKA
KABINA OPERATORA
Wysięgnik mono z przedłużonym trzonem łyżki 1550 mm
WERSJE GĄSIENIC
Gąsienice stalowe o szerokości 300 mm
UKŁAD HYDRAULICZNY
Mechanizm sterowania Terex (Fingertip elektroniczno-proporcjonalny) dla dodatkowego
obwodu hydraulicznego osprzętu roboczego na
prawym joysticku, obsługa za pomocą kółka
Zabezpieczenie przed pęknięciem węża / zawór
utrzymujący ładunek dla wysięgnika z układem
ostrzegającym przed przeciążeniem
Zabezpieczenie przed pęknięciem węża / zawór
utrzymujący ładunek dla trzonu łyżki
Pozycja pływająca lemiesza przedniego
Mechanizm sterowania Terex (Fingertip elektroniczno-proporcjonalny) dla drugiego obwodu
hydraulicznego osprzętu roboczego na lewym
joysticku, obsługa za pomocą kółka
Drugi dodatkowy obwód hydrauliczny (np. dla
chwytaka) pedał nożny
Układ hydrauliczny wypełniony biodegradowalnym
olejem na bazie estrów HLP 68 (Panolin)
Kabina z okapem (ochrona przed deszczem)
Reflektor roboczy przy kabinie, z przodu z prawej
Reflektor roboczy na wysięgniku
Zabezpieczenie przed kradzieżą, kodowany kluczyk
(immobilizer)
Żółte światło obrotowe
Siatka okna dachowego FOPS
Reflektor roboczy przy kabinie, z tyłu z prawej
Zestaw do montażu radia
Elektroniczne zabezpieczenie przed kradzieżą,
obsługa za pomocą klawiatury
Dźwiękowy sygnał ostrzegawczy „Jazda“,
możliwość wyłączenia klaksonu
POZOSTAŁE WYPOSAŻENIE DODATKOWE
Mechaniczne szybkozłącze
Szybkozłącze mechaniczne (oryginalne „Lehnhoff“), typ MS03
Zawiesie do przeładunku z trawersą
Inne wyposażenie dodatkowe na zapytanie
Lemiesz przedni, wersja przedłużona
Dach ochronny z reflektorami roboczymi (ciężar
mniejszy o 80 kg)
Malowanie specjalne / oklejenie folią
STANOWISKO OPERATORA
Fotel operatora MSG 20 (wersja podstawowa), tapicerowany, z biodrowym pasem bezpieczeństwa,
dostosowywany do masy ciała operatora
Fotel operatora MSG 85 (wersja komfortowa) z hydrauliczną amortyzacją, wysokim oparciem, regulowanymi podłokietnikami, resorowaniem poziomym i mechanicznym wspornikiem lędźwiowego odcinka
kręgosłupa.
www.terex.com/construction
Ważne od: 01. lutego 2011. Opisy produktów oraz ceny mogą ulegać zmianie bez wcześniejszego uprzedzenia. Zdjęcia i rysunki zawarte w niniejszym prospekcie mają jedynie poglądowy charakter. Wskazówki dotyczące prawidłowego użytkowania maszyny zawarte są w stosownej instrukcji obsługi. Nieprzestrzeganie informacji zawartych w instrukcji obsługi lub niezachowanie należytej ostrożności przy użytkowaniu maszyn firmy Terex może być przyczyną odniesienia
poważnych obrażeń lub śmierci. Niniejszy produkt objęty jest wyłącznie standardową, pisemną gwarancją. Firma Terex nie udziela żadnej ani wyraźnej, ani
milczącej gwarancji wychodzącej poza ten zakres. Nazwy wymienionych produktów i usług stanowią marki, marki usług lub nazwy handlowe firmy Terex
Corporation i/lub spółek od niej zależnych działających w USA i innych krajach. Wszystkie prawa zastrzeżone. „Terex” jest zarejestrowaną marką firmy Terex
Corporation w USA i wielu innych krajach. Copyright © 2014 Terex Corporation (R5_190914)
Nr kat.: TEREX558PL
