TORNADO T9 Instrukcja użytkowania i konserwacji

TORNADO T9
Instrukcja użytkowania i konserwacji

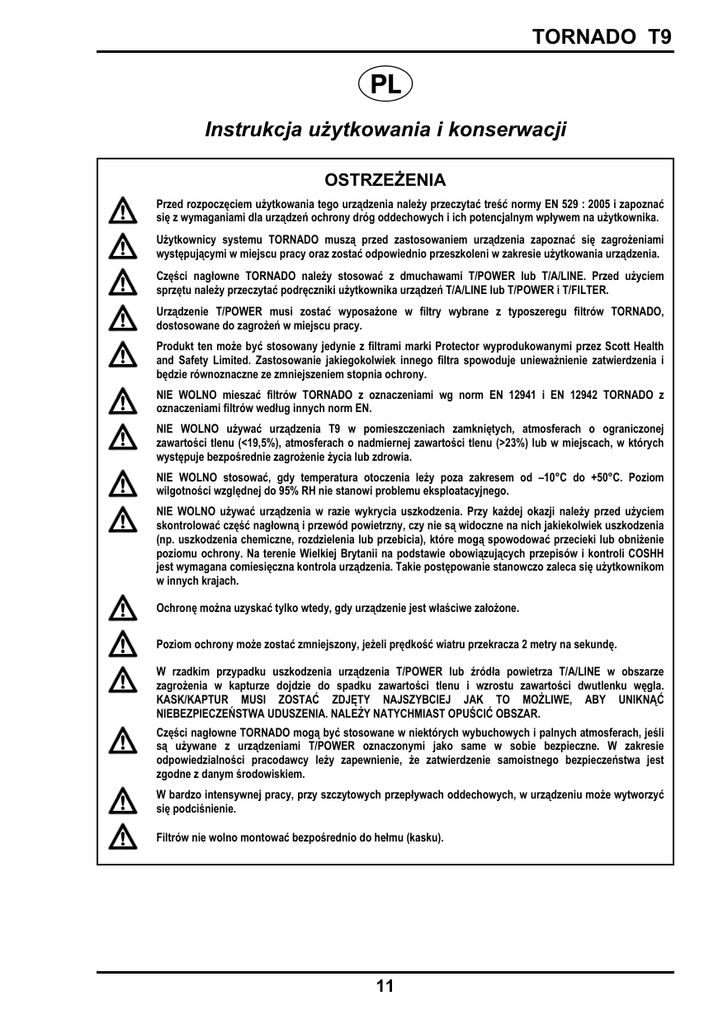

OSTRZEŻENIA
Przed rozpoczęciem użytkowania tego urządzenia należy przeczytać treść normy EN 529 : 2005 i zapoznać
się z wymaganiami dla urządzeń ochrony dróg oddechowych i ich potencjalnym wpływem na użytkownika.
Użytkownicy systemu TORNADO muszą przed zastosowaniem urządzenia zapoznać się zagrożeniami
występującymi w miejscu pracy oraz zostać odpowiednio przeszkoleni w zakresie użytkowania urządzenia.
Części nagłowne TORNADO należy stosować z dmuchawami T/POWER lub T/A/LINE. Przed użyciem
sprzętu należy przeczytać podręczniki użytkownika urządzeń T/A/LINE lub T/POWER i T/FILTER.
Urządzenie T/POWER musi zostać wyposażone w filtry wybrane z typoszeregu filtrów TORNADO,
dostosowane do zagrożeń w miejscu pracy.
Produkt ten może być stosowany jedynie z filtrami marki Protector wyprodukowanymi przez Scott Health
and Safety Limited. Zastosowanie jakiegokolwiek innego filtra spowoduje unieważnienie zatwierdzenia i
będzie równoznaczne ze zmniejszeniem stopnia ochrony.
NIE WOLNO mieszać filtrów TORNADO z oznaczeniami wg norm EN 12941 i EN 12942 TORNADO z
oznaczeniami filtrów według innych norm EN.
NIE WOLNO używać urządzenia T9 w pomieszczeniach zamkniętych, atmosferach o ograniczonej
zawartości tlenu (<19,5%), atmosferach o nadmiernej zawartości tlenu (>23%) lub w miejscach, w których
występuje bezpośrednie zagrożenie życia lub zdrowia.
NIE WOLNO stosować, gdy temperatura otoczenia leży poza zakresem od –10°C do +50°C. Poziom
wilgotności względnej do 95% RH nie stanowi problemu eksploatacyjnego.
NIE WOLNO używać urządzenia w razie wykrycia uszkodzenia. Przy każdej okazji należy przed użyciem
skontrolować część nagłowną i przewód powietrzny, czy nie są widoczne na nich jakiekolwiek uszkodzenia
(np. uszkodzenia chemiczne, rozdzielenia lub przebicia), które mogą spowodować przecieki lub obniżenie
poziomu ochrony. Na terenie Wielkiej Brytanii na podstawie obowiązujących przepisów i kontroli COSHH
jest wymagana comiesięczna kontrola urządzenia. Takie postępowanie stanowczo zaleca się użytkownikom
w innych krajach.
Ochronę można uzyskać tylko wtedy, gdy urządzenie jest właściwe założone.
Poziom ochrony może zostać zmniejszony, jeżeli prędkość wiatru przekracza 2 metry na sekundę.
W rzadkim przypadku uszkodzenia urządzenia T/POWER lub źródła powietrza T/A/LINE w obszarze
zagrożenia w kapturze dojdzie do spadku zawartości tlenu i wzrostu zawartości dwutlenku węgla.
KASK/KAPTUR MUSI ZOSTAĆ ZDJĘTY NAJSZYBCIEJ JAK TO MOŻLIWE, ABY UNIKNĄĆ
NIEBEZPIECZEŃSTWA UDUSZENIA. NALEŻY NATYCHMIAST OPUŚCIĆ OBSZAR.
Części nagłowne TORNADO mogą być stosowane w niektórych wybuchowych i palnych atmosferach, jeśli
są używane z urządzeniami T/POWER oznaczonymi jako same w sobie bezpieczne. W zakresie
odpowiedzialności pracodawcy leży zapewnienie, że zatwierdzenie samoistnego bezpieczeństwa jest
zgodne z danym środowiskiem.
W bardzo intensywnej pracy, przy szczytowych przepływach oddechowych, w urządzeniu może wytworzyć
się podciśnienie.
Filtrów nie wolno montować bezpośrednio do hełmu (kasku).
11
TORNADO T9
DANE TECHNICZNE
Opis:
Pełny kaptur
Klasyfikacja w przypadku stosowania z:
T/POWER
T/A/LINE
EN 12941 TH3
EN 1835 LDH3
T/POWER
T/A/LINE
40 (500)
40 (200)
Minimalne projektowe natężenie przepływu:
140 Litrów/min
Przypisany* (nominalny) współczynnik ochrony w przypadku stosowania z:
Graniczne temperatury pracy:
Od –10°C do +50°C
Materiał:
PVC (Polichlorek winylu)
Masa:
1000 Gramów
* Według normy EN 529 : 2005
3.
Trzymając gumową przetyczkę
sznurka do ściągania, pociągnij oba
końce sznurka, aby osłona pasowała w
sposób ścisły a zarazem wygodny wokół
szyi.
OZNACZENIA I ICH
ZNACZENIE
Oznaczenia części nagłownych T9 są
zgodne z normą EN 12941 i są
następujące:
Oznaczenie
SCOTT
T9
CE
0086
EN12941
EN1835
TH3
LDH3
4.
Włóż wewnętrzną osłonę części
nagłownej pod ubranie zewnętrzne (np.
kombinezon, kurtkę lub sweter), a
zewnętrzną osłonę połóż na ubraniu
zewnętrznym. Przeprowadź wolne końce
białej plastikowej taśmy przez otwory z
przodu zewnętrznej części nagłownej i
zawiąż na kokardę na klatce piersiowej.
Nie wolno nadmiernie zaciskać kokardy.
Znaczenie
Producent - Scott Health & Safety
Nazwa produktu
Znak CE
Jednostka certyfikująca
Norma - zasilane urządzenia oddechowe
Norma - zasilane powietrzem
Oznaczenie klasy - EN 12941
Oznaczenie klasy - EN 1835
5.
Więcej informacji można znaleźć w
instrukcji obsługi urządzenia T/POWER
lub T/A/LINE.
UŻYTKOWANIE
UWAGA:
Ponieważ nie wiadomo, czy materiały,
które stykają się ze skórą noszącego,
mogą być źródłem podrażnień lub
podobnych negatywnych dla zdrowia
objawów, mogą one powodować
reakcje alergiczne u osób szczególnie
podatnych.
PO UŻYCIU
OSTRZEŻENIE:
•
NIE WOLNO zdejmować części
twarzowej przed bezpiecznym
opuszczeniem
obszaru
zagrożenia.
•
W przypadku zastosowań, w
których ten sprzęt ma kontakt z
niebezpiecznymi
materiałami,
podczas jego odkażania przed
czyszczeniem
i
konserwacją
należy przestrzegać wszelkich
krajowych i lokalnych przepisów
związanych z tymi materiałami.
1.
Poluzuj sznurek do ściągania przy
szyi osłony wewnętrznej i sprawdź, czy
każda biała plastikowa taśma przechodzi
przez jeden z otworów z tyłu zewnętrznej
osłony, a następnie przez pętlę z tyłu
każdej taśmy.
2.
Włóż głowę do części nagłownej z
przewodem powietrznym umieszczonym
z tyłu głowy w taki sposób, aby
swobodnie biegł do tyłu i nie był zagięty.
1.
Należy uważać, aby nie zadrapać
ani
nie
zaginać
przezroczystych
obszarów części nagłownej podczas
wycierania wewnętrznych i zewnętrznych
powierzchni części nagłownej. W razie
konieczności należy dezynfekować za
pomocą roztworu TriGeneTM.
12
TORNADO T9
UWAGA:
•
NIE
WOLNO
stosować
rozpuszczalników lub środków
czyszczących, ponieważ mogą
spowodować
uszkodzenie
urządzenia.
•
NIE
WOLNO
dopuścić
do
przedostania
się
wody
do
przewodu oddechowego.
ODNOTOWANIE PRZEGLĄDU I
SZCZEGÓŁÓW
KONSERWACJI
Należy zapisać szczegółowe informacje o
próbach i konserwacji w arkuszu kontroli i
konserwacji znajdującym się na końcu
niniejszej instrukcji.
Zwykle zapisywane informacje obejmują:
•
nazwisko
pracownika
odpowiedzialnego za urządzenie;
•
producenta, numer modelu lub
znak identyfikacyjny urządzenia
wraz z opisem wyróżniających
funkcji,
wystarczające
do
zapewnienia dokładnej identyfikacji;
•
datę kontroli (konserwacji) wraz z
nazwiskiem,
podpisem
lub
unikalnym
znakiem
identyfikacyjnym sprawdzającego;
•
stan urządzenia, szczegółowy opis
wykrytych usterek oraz podjętych
działań korygujących.
2.
Sprawdź część nagłowną, zawór
wydechowy, sznurki do ściągania i paski
pod kątem przetarć i uszkodzeń. Jeśli
część nagłowna jest rozerwana lub słabo
widać przez przezroczyste obszary,
należy ją wyrzucić.
3.
Przed przechowaniem upewnij się,
że część twarzowa jest wysuszona.
4.
Część twarzową należy zawieszać
za pętlę, aby nie dotykała podłogi,
chroniąc ją w ten sposób przed
pomarszczeniem lub zarysowaniem.
PRZECHOWYWANIE
Urządzenie, gdy nie jest używane, należy
przechowywać w czystym, suchym
środowisku, z dala od bezpośredniego
oddziaływania
źródeł
ciepła,
w
temperaturze od +10ºC do +30ºC i przy
wilgotności względnej niższej niż 65%
RH.
KONSERWACJA
Należy przeprowadzić dokładną kontrolę
wszystkich części przed i po każdym
użyciu, zwracając szczególną uwagę na
klapkę zaworu wydechowego. Klapka
zaworu wydechowego powinna być
wymieniana co rok, niezależnie od
stopnia jej zużycia. Przechowywane
klapki zaworu tracą ważność po pięciu
latach i po upływie tego okresu należy je
wyrzucić.
Klapki zaworu wydechowego oznaczone
są kodem zawierającym rok produkcji.
Kod „07” należy rozumieć jako rok 2007,
a każdy następny rok oznaczony jest
dodatkową kropką. Stąd „07.” będzie
oznaczać rok 2008.
13
TORNADO T9
CZĘŚCI ZAMIENNE
Nr Poz.
1
Opis
Nr Katalogowy
Pełny kaptur i zespół przewodów
T9
2
Klapka zaworu wydechowego
(Opakowanie 2 szt.)
TOR/VALVE
3
Osłona zaworu wydechowego
(Opakowanie 5 szt.)
2017146
14
TORNADO T9
MONTOWANIE CZĘŚCI
ZAMIENNYCH
GWARANCJA
Towary wyprodukowane w naszych
zakładach
w
miejscowościach
Skelmersdale i Vaasa podlegają 12
miesięcznej gwarancji (jeżeli nie podano
inaczej) na części, robociznę oraz zwrot
do zakładu. Okres gwarancyjny biegnie
od dnia zakupu przez użytkownika.
Wymiana zaworu wydechowego:
1.
Wyciśnij osłonę zaworu z zaworu i
wyciśnij klapkę zaworu wydechowego z
jej obudowy.
2.
Włóż nowy zawór i sprawdź, czy
klapka zaworu leży płasko na ramce.
Dopasuj osłonę zaworu do otworów w
zaworze i zatrzaśnij ją w zaworze.
W produktach tych, na czas dostawy
gwarantuje się brak wad materiałowych i
w robociźnie. Spółka SCOTT nie ponosi
odpowiedzialności za jakiekolwiek wady
powstałe
w
wyniku
celowego
uszkodzenia,
zaniedbania,
nieprawidłowych
warunków
pracy,
uchybień w przestrzeganiu oryginalnej
instrukcji
producenta,
niewłaściwego
zastosowania
lub
dokonywania
nieautoryzowanych zmian lub napraw.
Do każdej reklamacja złożonej w okresie
gwarancyjnym musi być dostarczone
świadectwo daty zakupu. Wszystkie
reklamacje gwarancyjne należy kierować
do Biur Obsługi Klienta firmy SCOTT i
przeprowadzać z zachowaniem naszych
procedur dotyczących zwrotu produktów.
INSTYTUCJE NOTYFIKOWANE
Inspec International Limited (0194)
56 Leslie Hough Way,
Salford,
Greater Manchester,
M6 6AJ,
England.
BSI Product Services (0086)
Kitemark House,
Maylands Avenue,
Hemel Hempstead,
HP2 4SQ,
England.
