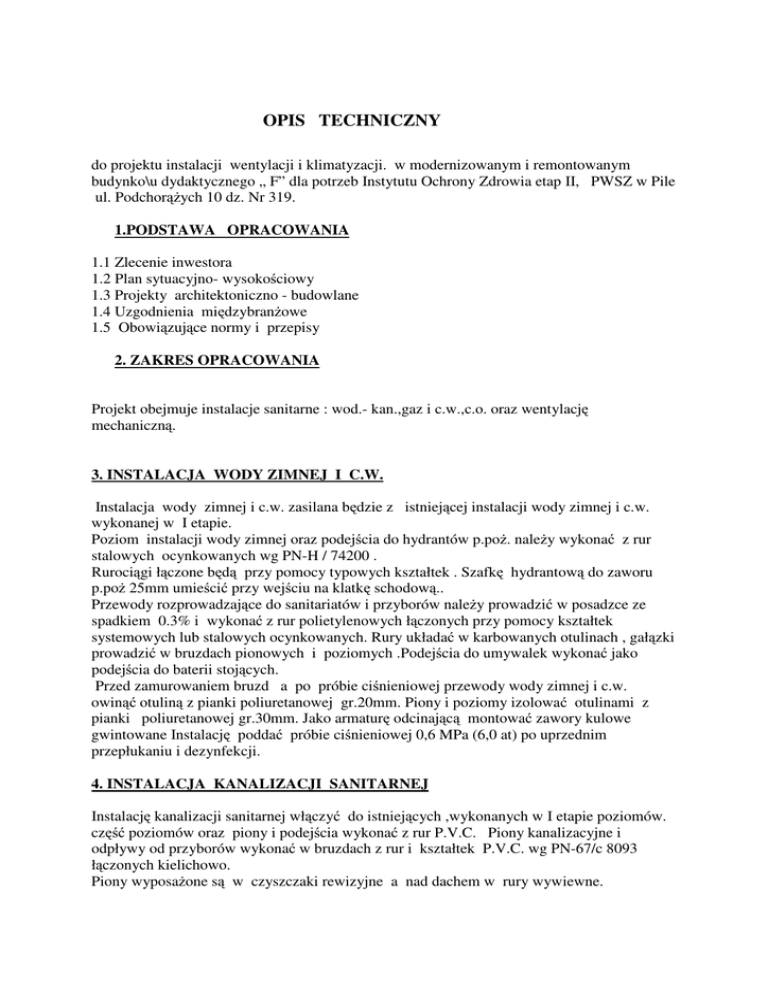

OPIS TECHNICZNY
do projektu instalacji wentylacji i klimatyzacji. w modernizowanym i remontowanym
budynko\u dydaktycznego „ F” dla potrzeb Instytutu Ochrony Zdrowia etap II, PWSZ w Pile
ul. Podchorążych 10 dz. Nr 319.
1.PODSTAWA OPRACOWANIA
1.1 Zlecenie inwestora
1.2 Plan sytuacyjno- wysokościowy
1.3 Projekty architektoniczno - budowlane
1.4 Uzgodnienia międzybranżowe
1.5 Obowiązujące normy i przepisy
2. ZAKRES OPRACOWANIA
Projekt obejmuje instalacje sanitarne : wod.- kan.,gaz i c.w.,c.o. oraz wentylację
mechaniczną.
3. INSTALACJA WODY ZIMNEJ I C.W.
Instalacja wody zimnej i c.w. zasilana będzie z istniejącej instalacji wody zimnej i c.w.
wykonanej w I etapie.
Poziom instalacji wody zimnej oraz podejścia do hydrantów p.poż. należy wykonać z rur
stalowych ocynkowanych wg PN-H / 74200 .
Rurociągi łączone będą przy pomocy typowych kształtek . Szafkę hydrantową do zaworu
p.poż 25mm umieścić przy wejściu na klatkę schodową..
Przewody rozprowadzające do sanitariatów i przyborów należy prowadzić w posadzce ze
spadkiem 0.3% i wykonać z rur polietylenowych łączonych przy pomocy kształtek
systemowych lub stalowych ocynkowanych. Rury układać w karbowanych otulinach , gałązki
prowadzić w bruzdach pionowych i poziomych .Podejścia do umywalek wykonać jako
podejścia do baterii stojących.
Przed zamurowaniem bruzd a po próbie ciśnieniowej przewody wody zimnej i c.w.
owinąć otuliną z pianki poliuretanowej gr.20mm. Piony i poziomy izolować otulinami z
pianki poliuretanowej gr.30mm. Jako armaturę odcinającą montować zawory kulowe
gwintowane Instalację poddać próbie ciśnieniowej 0,6 MPa (6,0 at) po uprzednim
przepłukaniu i dezynfekcji.
4. INSTALACJA KANALIZACJI SANITARNEJ
Instalację kanalizacji sanitarnej włączyć do istniejących ,wykonanych w I etapie poziomów.
część poziomów oraz piony i podejścia wykonać z rur P.V.C. Piony kanalizacyjne i
odpływy od przyborów wykonać w bruzdach z rur i kształtek P.V.C. wg PN-67/c 8093
łączonych kielichowo.
Piony wyposażone są w czyszczaki rewizyjne a nad dachem w rury wywiewne.
Urządzenia sanitarne zamontować w n/w standardzie:
- ustępy typu kompakt
- umywalki ceramiczne z "półnogą"
Istniejącą kanalizację sanitarną należy przeczyścić oraz przepłukać.
5. INSTALACJA C.O.
Zaprojektowano instalację c.o. wodno-pompową w układzie rozdzielaczowym o
parametrach czynnika grzejnego 80/60 C . Instalacja c.o. włączona będzie do istniejącej
wykonanej w I etapie i zasilać będzie grzejniki oraz nagrzewnice central wentylacyjnych.
Jako elementy grzejne zaprojektowano grzejniki stalowe. Przed każdym grzejnikiem należy
zamontować głowicę termostatyczną na zasilaniu i trójnik regulacyjny kątowy ( do
podłączenia od ściany) na powrocie. Instalację projektuje się z rur stalowych do rozdzielaczy
i nagrzewnic, od rozdzielaczy z rur polietylenowych.
Rury winne być przeznaczone do pracy w instalacjach centralnego ogrzewania przy
maksymalnych temperaturach roboczych 95 C i ciśnieniu 6.0 bar.
Rury układać w karbowanych otulinach. Instalacja została wyregulowana za pomocą nastaw
zaworów termostatycznych. Nastawy wykonać wg projektu podstawowego .Przewody zakryć
po wykonaniu próby ciśnieniowej .
Izolację rur wykonać otulinami z pianki poliuretanowej gr. 30 mm.
Odpowietrzenie instalacji zaprojektowano poprzez zawory odpowietrzające i odpowietrzniki
przy grzejnikach .Całą instalację poddać próbie ciśnieniowej 0,5 MPa oraz po przepłukaniu
,próbie na gorąco z dokonaniem regulacji.
6.WENTYLACJA MECHANICZNA
6.1. ZAKRES OPRACOWANIA
Projekt obejmuje wewnętrzną instalację wentylacji pomieszczeń w zakresie :
-montaż central wentylacyjnych
-montaż przewodów nawiewno-wywiewnych.
-montaż wentylatorów dachowych.
-kurtyny powietrznej
-montaż klimatyzatora podsufitowego
W pomieszczeniach sanitariatu i szatni montować wentylatory ścienne typu EB
6.2. MATERIAŁY
Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny być zgodne z
przewidzianymi w dokumentacji projektowej .Na zastosowanie materiałów zamiennych
wykonawca powinien każdorazowo uzyskać zgodę projektanta. Mogą być stosowane wyroby
producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez
odpowiednie Instytuty Badawcze.
Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny posiadać
odpowiednie certyfikaty lub równorzędne decyzje , oraz świadectwa jakościowe.
Zastosowane materiały:
-centrala wentylacyjna z automatyką wg DTR dostawcy
-kanały i kształtki wentylacyjne wg BN-70/8865-04,BN-70/8865-05
-anemostaty ,kratki wg DTR dostawcy
6.3. WYKONANIE ROBÓT
Zakres robót obejmuje montaż urządzeń i przewodów wentylacyjnych.
Kanały i kształtki wentylacyjne wykonać z blachy ocynkowanej.
Kanały wentylacyjne należy mocować na podwieszeniach lub podporach. Rozstawienie ich
powinno być takie ,aby ugięcie kanału między sąsiednimi punktami zamocowania nie przekraczało
2 cm. Kanały wentylacyjne prowadzić pod stropem podwieszonym, w pomieszczeniach , gdzie nie
ma stropu podwieszonego kanały wentylacyjne , po wykonaniu izolacji akustycznej , obudować
płytami gipsowymi.
Nawiew i wywiew powietrza wykonać anemostatami i kratkami z przepustnicami połączonymi z
kanałami wentylacyjnymi przewodami elastycznymi typu FLEX. Centrale wentylacyjne
zamontować na fundamencie w pomieszczeniu technicznym oraz na konstrukcji stalowej w
pom.stanowiska szkolenia R.M. Przy wyjściu z centrali na kanałach wentylacyjnych zastosować
tłumiki kanałowe. Nagrzewnice wodne zasilane będą z istniejących przewodów technologicznych.
Urządzenia wentylacyjne należy montować z Dokumentacją Techniczno-Ruchową tych
urządzeń Wszystkie kanały należy ocieplić wełną mineralną pokrytą folią aluminiową o
grubości 50 mm.
6.4.ODBIÓR ROBÓT
Wszystkie odbiory i próby powinny być przeprowadzone przed zakryciem instalacji w
całości.
Jeżeli organizacja budowy wymaga zakrywania instalacji dla prowadzenia dalszych prac
budowlanych , możliwe jest wykonywanie odbiorów częściowych na warunkach odbioru
końcowego.
6.4.1 ODBIÓR CZĘŚCIOWY
Przy odbiorze częściowym powinny być przedstawione następujące dokumenty:
-projekt techniczny z naniesionymi uzgodnieniami i uzasadnionymi zmianami dokonanymi w
trakcie wykonywania robót,
-dziennik budowy,
-certyfikaty i inne dokumenty dotyczące jakości wbudowanych elementów,
-protokóły z poprzednich odbiorów częściowych
6.4.2 ODBIÓR KOŃCOWY
Po zakończeniu robót instalacyjnych w ramach odbioru obiektu należy dokonać komisyjnego
odbioru końcowego.
W przypadku gdy odbiory techniczne zostały dokonane uprzednio , wówczas protokóły tych
odbiorów stanowią załączniki do protokółu odbioru końcowego.
Komisji odbioru końcowego winny być przedstawione :
- dokumentacja projektowa z naniesionymi ewentualnie zmianami i uzupełnieniami
dokonywanymi w czasie budowy.
W przypadku wprowadzenia dużej liczby zmian w projekcie w projekcie technicznym,
powodującym ,że projekt staje się mało czytelny ,powinna być przedstawiona
dokumentacja powykonawcza.
- dziennik budowy
- protokóły odbiorów międzyoperacyjnych i wszystkich odbiorów częściowych.
- protokóły prób i badań
-
świadectwa jakości ,certyfikaty, decyzje o dopuszczeniu do stosowania w budownictwie
zastosowanych materiałów.
instrukcje obsługi i DTR urządzeń.
6.5 ZAKRES BADAŃ I SPRAWDZEŃ PRZY ODBIORACH
a. Sprawy formalne
-identyfikacja dokumentacyjna instalacji (projekt, specyfikacja materiałowa, niezbędne
uzgodnienia itp.)
-sprawdzenie czy przewidziane w dokumentacji materiały są odpowiednie dla danej instalacji
i czy posiadają odpowiednie certyfikaty lub równorzędne decyzje, oraz świadectwa
jakościowe
-czy wykonawca posiada odpowiednie kwalifikacje i uprawnienia (jeśli takie są niezbędne)
-czy wykonawca posiada instrukcje dla wyrobów stosowanych w danej instalacji.
b. Odbiór techniczny i próby
-identyfikacja materiałów zabudowanych w instalacji i sprawdzenie czy zabudowane
materiały są zgodne z przewidzianymi w dokumentacji projektowej z wymaganymi
świadectwami
-czy instalacja wykonana jest zgodnie z dokumentacją,
-czy metody i środki techniczne zastosowane do wykonania są zgodne z ogólnymi zasadami i
szczegółowymi instrukcjami dla danego systemu i wyrobu,
-sprawdzenie poprawności i zgodności z dokumentacją tras i rozprowadzenia instalacji,
-sprawdzenie poprawności mocowań, kompensacji, itp.,
-sprawdzenie poprawności i jakości wykonania montażu wszystkich elementów i połączeń,
-próby szczelności,
-próby ciśnieniowe;
-wykonanie próbnego rozruchu urządzeń klimatyzacyjnych nieprzerwanie przez 72 godziny.
W czasie próbnego ruchu należy wykonać regulację oraz pomiary urządzeń.
Po zakończeniu próbnego ruchu urządzeń należy wykonać sprawozdanie z pomiarów i
regulacji z naniesieniem rzeczywistych wydajności na schemat instalacji. Wyniki badań i
pomiarów powinny być podpisane przez wykonawcę i inspektora nadzoru.
6.6.OBLICZENIA
6.6.1 SYSTEM N1/W1
PARTER
1.Fizykoterapia
Kubatura pomieszczenia – 121,0 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego Nawiew
Przyjęto: 3 kratki nawiewne 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne 150x200mm
2.Fizykoterapia
Kubatura pomieszczenia – 154.4 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego Nawiew
363,0 m3/h
463,0 m3/h
Przyjęto: 3 kratki nawiewne 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne 150x200mm
3 Hydroterapia
Kubatura pomieszczenia – 50% 199.2 m3
Krotność wymian - 4
Ilość powietrza wentylacyjnego 796.7 m3/h
Nawiew
Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
4.Kinezeterapia
Kubatura pomieszczenia – 176.9 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego 530,7 m3/h
Nawiew
Przyjęto: 3 kratki nawiewne 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne 150x200mm
12.Krioterapia
Kubatura pomieszczenia – 168.6 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego 505.9 m3/h
Nawiew
Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm
Przyjęto klimatyzator podsufitowy kasetonowy NS071CDXEA z jednostką zewnętrną
RC071DHXEA o mocy 7Kw dystrybutor KLIWEKO
13.Salka gimnastyczna
Kubatura pomieszczenia – 368.0 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego Nawiew
Przyjęto: 4 kratki nawiewne 150x200mm
Wywiew
Przyjęto: 4 kratki wywiewne 150x200mm
RAZEM ilość powietrza wentylacyjnego:
- nawiew- 3870,0 m3/h
1104,0 m3/h
- wywiew- 2967,6 m3/h
Do nawiewu przyjęto centralę wentylacyną nawiewną VS-40-L-SS/RH/SS
Wywiew – Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
6.6.2 SYSTEM N2
PARTER
3 Hydroterapia
Kubatura pomieszczenia – 50% 199.2 m3
Krotność wymian - 4
Ilość powietrza wentylacyjnego 796.7 m3/h
Nawiew
Przyjęto: 3 kratki nawiewne prostokątnych 150x200mm
Wywiew
Przyjęto: 3 kratki wywiewne prostokątnych 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
system W3
37. Gabinet
Kubatura pomieszczenia – 42,8 m3
Krotność wymian - 3
128,4 m3/h
Ilość powietrza wentylacyjnego Nawiew
Przyjęto: 1 anemostat 150x200mm
Wywiew
Przyjęto: 1 kratka wywiewna 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
– system W4
41.Pom. laboranta
Kubatura pomieszczenia – 21,8 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego 65,4 m3/h
Nawiew
Przyjęto: 1 anemostat 150x200mm
Wywiew
Przyjęto: 1 kratka wywiewna 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
– system W4
39. W.C.
Kubatura pomieszczenia – 13.6 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego Nawiew
Przyjęto: 1 anemostat 150x200mm
Wywiew
40,8 m3/h
Przyjęto: 1 kratka wywiewna 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
– system W4
40. Hol
Kubatura pomieszczenia – 72,8 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego 218,4 m3/h
Nawiew
Przyjęto: 1 anemostat 150x200mm
Wywiew
Przyjęto: 1 kratka wywiewna 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o,
– system W4
127.Szatnia
PIĘTRO
Kubatura pomieszczenia – 162,8 m3
Krotność wymian - 3
Ilość powietrza wentylacyjnego Nawiew
Przyjęto: 1 kratka nawiewna 200x200mm
Wywiew
Przyjęto: 2 wentylatory ścienne typu EB-250
488,4 m3/h
RAZEM ilość powietrza wentylacyjnego:
- nawiew- 1738,1m3/h
Do nawiewu przyjęto centralę wentylacyjną nawiewną VS-15-R-S/H/S-T
38.Przedsionek
Przyjęto kurtynę powietrzną DEFENDER 150 EHN
6.6.3 SYSTEM W5
PARTER
14.Stan. szkolenia R.M.
Kubatura pomieszczenia – 240,6 m3
Krotność wymian - 4
962,4 m3/h
Ilość powietrza wentylacyjnego Nawiew
Przyjęto przez infiltrację
Wywiew
Przyjęto: 2 kratki wywiewne 150x200mm
Wentylator dachowy SVV2 250/200 z podstawą dachową typu PP do
dachów pod kątem oraz tłumikiem GZ-P. dystryb.Hidria Polska sp. z o.o, – system W5
10.UWAGI KOŃCOWE
10.1. Całość robót wykonać zgodnie z warunkami technicznymi i przepisami BHP.
10.2.Roboty sanitarne wykonywać w nawiązaniu do robót wykonanych w I etapie.
Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny być zgodne z
przewidzianymi w dokumentacji projektowej. Na zastosowanie materiałów zamiennych
wykonawca powinien każdorazowo uzyskać zgodę projektanta. Mogą być stosowane wyroby
producentów krajowych i zagranicznych posiadające aprobaty techniczne wydane przez
odpowiednie Instytuty Badawcze.
Wszystkie materiały i urządzenia użyte do wykonania instalacji powinny posiadać
odpowiednie certyfikaty lub równorzędne decyzje , oraz świadectwa jakościowe.
opracował:
mgr inż. Janusz Wojtkiewicz
