Instalacje elektryczne Boiska sportowego OSiR W¹growiec ul

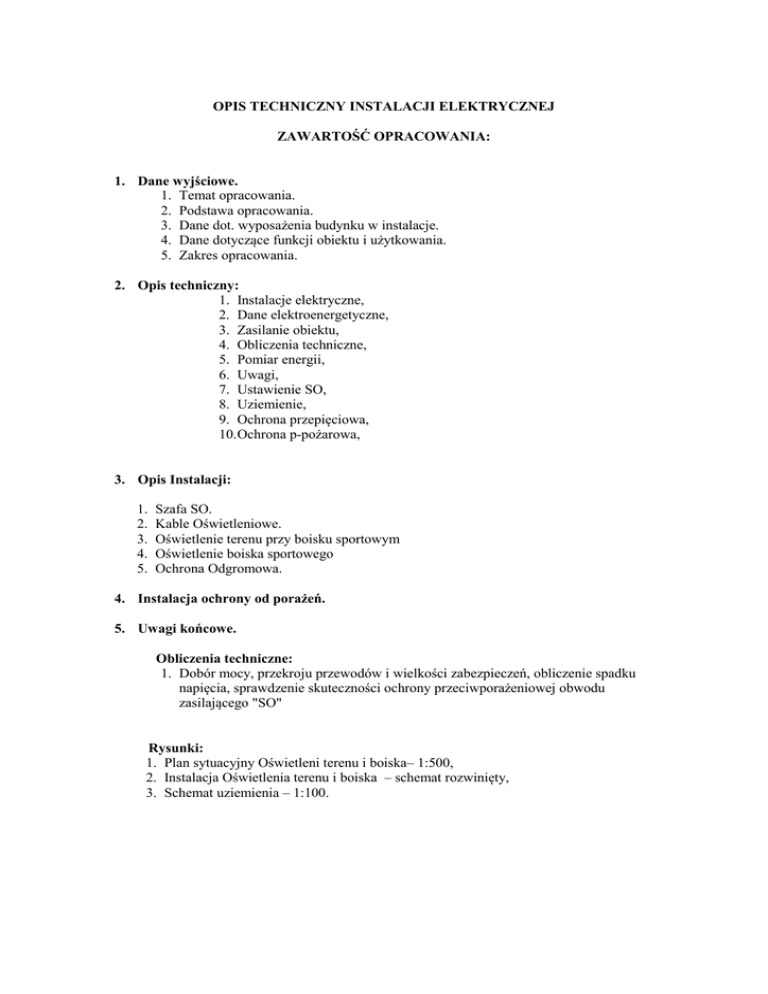

OPIS TECHNICZNY INSTALACJI ELEKTRYCZNEJ
ZAWARTOŚĆ OPRACOWANIA:
1. Dane wyjściowe.
1. Temat opracowania.
2. Podstawa opracowania.
3. Dane dot. wyposażenia budynku w instalacje.
4. Dane dotyczące funkcji obiektu i użytkowania.
5. Zakres opracowania.
2. Opis techniczny:
1. Instalacje elektryczne,
2. Dane elektroenergetyczne,
3. Zasilanie obiektu,
4. Obliczenia techniczne,
5. Pomiar energii,
6. Uwagi,
7. Ustawienie SO,
8. Uziemienie,
9. Ochrona przepięciowa,
10. Ochrona p-pożarowa,
3. Opis Instalacji:
1.
2.
3.
4.
5.
Szafa SO.
Kable Oświetleniowe.
Oświetlenie terenu przy boisku sportowym
Oświetlenie boiska sportowego
Ochrona Odgromowa.
4. Instalacja ochrony od porażeń.
5. Uwagi końcowe.
Obliczenia techniczne:
1. Dobór mocy, przekroju przewodów i wielkości zabezpieczeń, obliczenie spadku
napięcia, sprawdzenie skuteczności ochrony przeciwporażeniowej obwodu
zasilającego "SO"
Rysunki:
1. Plan sytuacyjny Oświetleni terenu i boiska– 1:500,
2. Instalacja Oświetlenia terenu i boiska – schemat rozwinięty,
3. Schemat uziemienia – 1:100.
1
Dane wyjściowe.
1.1. Temat opracowania.
Tematem niniejszego opracowania jest wykonanie instalacji elektrycznych oświetlenia
bezpieczeństwa oraz boiska sportowego na terenie OSIR w Wągrowcu przy ul. Kościuszki 59,
dz. Nr 5397. W zakres projektu wchodzi:
− montaż 4 opraw oświetlenia bezpieczeństwa montowanych na masztach oświetlenia
boiska,
− wykonanie 4 masztów dla projektorów oświetlających płytę boiska,
− kabli zasilających oprawy i projektory,
− wykonanie wewnętrznej linii zasilającej,
− szafę oświetlenia SO,
− ochrony przepięciowej,
− ochrony przeciwpożarowej,
− instalacji odgromowej,
− instalacji ochrony od porażeń i uziemienie ochronne.
1.2. Podstawa opracowania.
− zlecenie Inwestora,
− rozpoznanie własne w terenie,
− projekt techniczny architektury,
− obowiązujące normy, przepisy, zarządzenia,
1.3. Dane dot. wyposażenia obiektu w instalacje.
Projektowane boisko sportowe OSiR w Wągrowcu przy ul. Kościuszki 59, dz. Nr 5397, w
projekcie stanowiącym odrębne opracowanie w zakresie instalacji sanitarnych obejmująe
instalację drenażu.
1.4. Dane dotyczące funkcji obiektu i użytkowania.
Projektowane boisko wielofunkcyjne jest obiektem użyteczności publicznej o charakterze
sportowym.
1.5. Zakres opracowania:
Projekt swym zakresem obejmuje:
- projektowaną trasę kabla zasilania szafy oświetleniowej SO
- projektowane trasy kabli elektroenergetycznych zasilających projektory i oprawy bezp.
- projektowane maszty dla oświetlenia płyty boiska
- projektowane oprawy bezpieczeństwa
- projektowane projektory oświetlające płytę boiska
- ochronę odgromową
- ochronę przed przepięciami i zwarciami.
- zabezpieczenia mechaniczne kabli,
- szafa sterująca oświetleniem.
- instalację ochrony od porażeń i uziemienie ochronne,
- wskazówki do montażu instalacji,
- niezbędne obliczenia.
2
Opis techniczny.
2.1 . Instalacje elektryczne.
2.2 . Dane elektroenergetyczne.
Napięcie zasilania:
Un =400/230V
Przyłącze :
od istn. RP-1 YKY 5x10mm2
Moc szczytowa:
P =4,36kW
Prąd obliczeniowy:
I =20,00A
Współczynnik jednoczesności
kj=1,0 (uzgodniono z Inwestorem)
Ochrona od porażeń:
samoczynne wyłączenie zasilania w układzie
sieciowym TN-C-S oraz połączenia wyrównawcze.
2.3 . Zasilanie obiektu.
Zasilanie w układzie TN-C-S. Projektowane boisko wielofunkcyjne znajduje się na terenie
OSiR w Wągrowcu przy ul. Kościuszki.
Istniejący poziom mocy jest wystarczający dla pokrycia zapotrzebowania energii
elektrycznej projektowanego oświetlenia terenu boiska.
Działka przeznaczone na lokalizację boiska sportowego znajduje się na terenie OSiR w
Wągrowcu. Zgodnie z zamówieniem Inwestora, teren boiska sportowego oświetlony będzie
4 oprawami bezpieczeństwa BGP 203 1xLED 50/740 DW o mocy pojedynczej oprawy
41W. Oprawy zamocowane będą na wysięgniku DN 32 -48 mm, na masztach oświetlenia
boiska na wysokości 8,0m. Sterowanie oświetleniem bezpieczeństwa realizowane będzie
wyłącznikiem zmierzchowym z szafy SO. Dla zasilania oświetlenia bezpieczeństwa boiska
zastosowano kabel YKY 5x4mm²/RE 0,6/1,0kV.
Boisko sportowe oświetlony będzie 4 projektorami BVP 651 65K 1xECO / 757 A 60 o
mocy pojedynczego projektora 549W. Projektory zamocowane będą na obejmie z regulacją
pionową i poziomą zamontowaną na masztach oświetleniowych M100SE o dł. 10,0m.
Maszty umieszczone będą na fundamentach żelbetonowych typowych F160 o wymiarach
40x40x160cm. Sterowanie oświetleniem realizowane będzie z szafy SO. Kable zasilające
podzielono zgodnie z rozmieszczeniem i funkcją masztów. Dla zasilania oświetlenia boisk
zastosowano kable YKY 5x6mm²/RE 0,6/1,0kV. W istniejącej rozdzielnicy RP na terenie
przyległym boisku OSiR należy wykonać montaż wyłącznika nadprądowego S303 C20A na
szynie TH35 oraz listwę przyłączeniowe 4x LS10x16, i zasilić projektowany obwód
oświetlenia terenu przy boisku. Z rozdzielnicy RP do SO ułożony będzie kabel
YKY5x10mm². Na odcinku od RP kabel ułożony będzie w rurze AROT A50. Zasilanie w
układzie TN-C-S.
2.4. Obliczenia Techniczne
Dobór przekroju przewodów i wielkość zabezpieczeń w/g załączonych obliczeń.
Sprawdzenie warunku samoczynnego wyłączenia zasilania dla zabezpieczenia w istniejącej
RP oraz zabezpieczeń w projektowanej „SO” jest spełnione. Ochrona przed dotykiem
pośrednim w szafce oświetleniowej „SO” oraz „RP” jest zapewniona.
2.5. Pomiar Energii
Układ zalicznikowy Odbiorcy.
2.6. Uwagi
Przed przystąpieniem do prac należy zapoznać się z zapisami zawartymi w protokole ZUD
powiadomić odpowiednie instytucje o zamierzonym przystąpieniu do robót i zgłosić się do
przedstawiciela Inwestora celem wskazania istniejących linii kablowych mogących stanowić
kolizję. Prace montażowe wykonać zgodnie z obowiązującymi przepisami. Po zakończeniu
prac wykonać obowiązujące pomiary elektryczne rezystancji izolacji i uziemienia.
Uporządkować teren placu budowy.
2.7. Ustawienie SO.
Projektowana zewnętrzna szafa oświetleniowej SO o wymiarach 40x57- wolnostojąca na
fundamencie betonowym F40 o wymiarach 400x850. Do szafy należy doprowadzić
bednarkę Fe/Zn25x4 i połączyć z szyną PE.
2.8. Uziemienie.
Instalację wykonać zgodnie z normą PN-IEC 60364-5-54 . Do projektowanej szafy SO
należy wprowadzić wypust FeZn 25x4 i połączyć poprzez wyznaczony zacisk z szyną PE
szafki. Po zakończeniu prac wykonać pomiary rezystancji uziemienia. Rezystancja
uziemienia sztucznego powinna wynosić Ruz<30 Ω.
2.9. Ochrona przepięciowa.
Do ochrony od przepięć projektowanej instalacji elektrycznej oświetlenia kompleksu boisk
sportowych zaprojektowano na szafie „SO” pierwszy i drugi stopień ochrony
przeciwprzepięciowej w postaci ochronnika WEIDMULLER PU 4B i PU 4C.
2.10. Ochrona p-pożarowa.
Główny wyłącznik prądu zaprojektowano na szafie SO zamontowanej przy istniejącej
rozdzielnicy RP, w miejscu wskazanym częścią rysunkową DT, umożliwiając jego szybkie
wyłączenie. Powyższe prace wykona zakład specjalistyczny, posiadający odpowiednie
uprawnienia w zakresie prowadzonych robót. Zakres prac w RP, oraz czas wyłączenia
i ponownego załączenia na okres trwania tych prac uzgodnić i prowadzić pod
nadzorem Inwestora.
3. Opis instalacji.
3.1. Szafa SO.
Zabezpieczenia obwodów oświetleniowych oraz sterowanie oświetleniem zlokalizowano w
zewnętrznej szafie oświetleniowej SO, szafa o wymiarach 40x57- wolnostojąca na
fundamencie betonowym F40 o wymiarach 400x850. Sterowanie oświetleniem realizowane
jest za pomocą czujnika zmierzchowego oraz rozłącznika FR 20A w szafie SO. Do szafy
należy doprowadzić bednarkę Fe/Zn25x4 i połączyć z szyną PE. Wartość rezystancji
uziemienia R<30Ω.
3.2. Kable Oświetleniowe.
Do zasilania opraw oświetleniowych wybrano kabel typu YKY 5x4 mm² i YKY 5x6 mm².
Trasę ułożenia kabli pokazano na planie zagospodarowania terenu. Kable należy ułożyć w
wykopie z zachowaniem 3% falowania. Przy słupach i masztach należy pozostawić 2.0 m
zapas kabla koniecznego do wprowadzenia kabla do złącza NTB. Przy szafie SO należy
pozostawić 2,0 m zapasu kabla. Warstwa ziemi przykrywająca kable wynosi 0.7 m. Ze
względu na uzbrojenie terenu oraz przewidywane w przyszłości prace ziemne, na kablach
zaprojektowano rury ochronne. Odcinki kabla należy przykryć 10 cm warstwą piasku i 15
cm warstwą przesianej ziemi. Na ostatniej warstwie ułożona będzie taśma ostrzegawcza
koloru niebieskiego. W odstępach nie większych jak 10.0 m na kablach należy zamontować
opaski z metryką kabla. W wykopie łącznie z kablem należy ułożyć bednarkę FeZn 25x4.
Przed zasypaniem kabli należy zgłosić wykonane prace do odbioru zgodnie z protokołem
ZUD. We wnękach masztów należy zainstalować izolacyjne złącza słupowe NTB -2.
Zabezpieczenie projektorów realizowane jest przez bezpiecznik topikowy gG 6A. Oprawy ze
złączem należy połączyć przewodami typu YDYżo3x2,5mm², odrębnie każdą oprawę i
projektor. Dokonując połączeń należy rozłożyć równomiernie obciążenia mocą
zainstalowanych projektorów poszczególne fazy. Ze względów bezpieczeństwa zasilanie
oświetlenia odbywa się w układzie TN-S.
3.3. Oświetlenie bezpieczeństwa Boiska Sportowego.
Oświetlenie bezpieczeństwa boiska zapewniać będą oprawy oświetlenia zamontowane na
masztach. Z projektowanej „SO” kabel YKY 5x4 włączyć w projektowane złącze słupowe
NTB-2 w maszcie M100SE. Do projektowanych masztów nr 1-4 zamontować wysięgnik
DN 32-48 oraz oprawy oświetleniowe typu BGP203 1xLED 50/740 DW.
Podział na obwody oraz sposób ich załączania jest stanem podporządkowanym funkcji
oświetlenia projektowanego terenu zewnętrznego. Rozmieszczenie powinno gwarantować
równomierność oświetlenia.
3.4. Oświetlenie Boiska Sportowego.
Do oświetlenia boiska zastosowano projektory BVP 651 65K 1xECO /757A60. Projektory
zasilane są obwodem załączanym łącznikiem obrotowymi 2 poz. stab. Zabezpieczenie
projektorów we wnękach masztów bezpiecznikami gG6A. Obwody oświetlenia
zabezpieczono wyłącznikiem instalacyjnym 3xS301 C10A zamontowanym w szafie SO.
Projektory posiadają wbudowany kątomierz umożliwiający dobranie właściwego kąta
oświetlenia płaszczyzny boisk. Nastawy podano w obliczeniach z programu Calculux.
Okablowanie wewnątrz masztów przewodami YDYżo 3x2,5mm² - odrębnie każdy z
projektorów. Projektory zamontowane będą na masztach stalowych typu M100S/E0E.
Parametry masztów dla III strefy wiatrowej: Maszty należy zamontować na typowych
fundamentach betonowych F-160 (0,4x0,4x1,6m). Po ustawieniu fundamentów, zasypując
wykop, grunt należy utwardzać mechanicznie, warstwami.
3.5. Ochrona Odgromowa.
Obiekt wymaga ochrony odgromowej podstawowej wg PN-61024-1:2001.Wartość
rezystancji uziemienia uziomu zgodnie z tablicą z uwzględnieniem PN-61024-1:2001 nie
może przekraczać 10Ω. Projektowane instalacje i urządzenia elektryczne należy
zabezpieczyć dodatkowo przed wyładowaniami atmosferycznymi oraz przepięciami. W
tym celu w szafie SO należy wykonać ochronniki typu B+C – 1,2kV. Ułożoną w rowie
kablowym bednarkę Zn/e 25x4 należy połączyć z elementami metalowymi słupów i
masztów oświetleniowych oraz przewodem PE.
4.0. Instalacja ochrony od porażeń.
Ochrona przed dotykiem bezpośrednim realizowana jest przez zastosowanie urządzeń o II
klasie ochronności. Ochrona przed dotykiem pośrednim zapewniona jest przez szybkie
wyłączanie i zastosowanie wyłączników różnicowo-prądowych. Instalacje zaprojektowano
w układzie TN-S. Rozdział przewodu PEN na PE i N w rozdzielnicy głównej RP. Wartość
rezystancji uziemienia powinna być równa lub mniejsza od 30 Ω. Jako ochronę przy dotyku
pośrednim zastosowano wyłączniki różnicowoprądowe o prądzie różnicowym 30mA.
Należy spełnić warunek Ul> Ia x Ra gdzie Ia=IΔn, Ra< 20/30x10ˉ³ = 666Ω
Dodatkowe zabezpieczenie stanowią wyłączniki nadprądowe oraz rozłączniki
bezpiecznikowe realizujące szybkie wyłączenie w czasie poniżej 5s.
Będzie to zapewnione przy spełnieniu warunku: Zs x Ia < Uo
gdzie: Uo=230V, Zs – impedancja pętli zwarciowej, Ia – prąd powodujący samoczynne
zadziałanie urządzenia wyłączającego.
Uwaga!
Prace należy wykonać zgodnie z dokumentacją oaz normami PN-E-5125; N-SEP- E-00-4,
N-SEP-E-001; PN-IEC-60364.
Wszystkie instalowane urządzenia, kable, aparaty elektryczne muszą posiadać wymagane
atesty i certyfikaty zgodne z Rozporządzeniem RM nr 53 z 09.11.1999r wraz z późniejszymi
zmianami. Prace ziemne należy wykonywać ręcznie. Wymagany jest odbiór robót ulegających
zakryciu. Prace należy prowadzić w uzgodnieniu z Inwestorem oraz właścicielami innych
urządzeń. Wykonane prace podlegają inwentaryzacji geodezyjnej. Wszystkie szafy, obudowy
powinny posiadać zamki zabezpieczające przed dostępem osób niepowołanych.
5.0. Uwagi końcowe
Instalacja elektryczna po jej wykonaniu podlega odbiorowi technicznemu. Odbioru
tego dokonuje Wykonawca instalacji w obecności Inspektora Nadzoru i Inwestora.
W trakcie odbioru technicznego należy sprawdzić:
-zgodność wykonania instalacji elektrycznej z dokumentacją oraz ewentualnymi
zmianami, a także zgodność z przepisami szczegółowymi, odpowiednimi Polskimi
Normami oraz wiedzą techniczną,
-jakość wykonania instalacji elektrycznej,
-skuteczność działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym,
-spełnienia przez instalację elektryczną wymagań w zakresie minimalnych
dopuszczalnych oporności izolacji przewodów i kabli oraz uziemień instalacji i aparatów,
-zgodność oznakowania z Polskimi Normami oraz obecność certyfikatów na urządzenia i
wyroby.
Instalację elektryczną można uznać za przyjętą do eksploatacji, gdy protokół badań
potwierdza zgodność parametrów technicznych z dokumentacją, poszczególnymi przepisami i
Polskimi Normami. Istotne zmiany w postanowieniach projektu należy przed ich
wprowadzeniem uzgodnić z projektantem.
UWAGA !
1. Powyższe prace wykona zakład specjalistyczny, posiadający odpowiednie
uprawnienia w zakresie prowadzonych robót.
2. Urządzenia elektryczne objęte projektem mogą znajdować się pod
napięciem, dlatego przed przystąpieniem do prac realizujących ten
projekt należy bezwzględnie wyłączyć napięcie. Wyłączenie napięcia i
dopuszczenie do prac może dokonać upoważniony pracownik Inwestora.
3. Wszystkie połączenia rur z uszczelnieniem wykonanym przy użyciu
materiałów izolacyjnych należy metalicznie zbocznikować.
4. Ewentualne uzupełnienia oporności przez pogrążenie odpowiedniej ilości
prętów stalowych.
5. Instalowanie i eksploatacja wyłącznika różnicowo-prądowego winno
odbywać się wg instrukcji producenta. Dla spr. prawidłowości działania
zaleca się nacisnąć przycisk oznaczony literą ”T”. Przy poprawnym
działaniu wyłącznik odłączy zasilanie.
