czê„æ opisowa_ o„wietlenie boiska i terenu w osiecznej

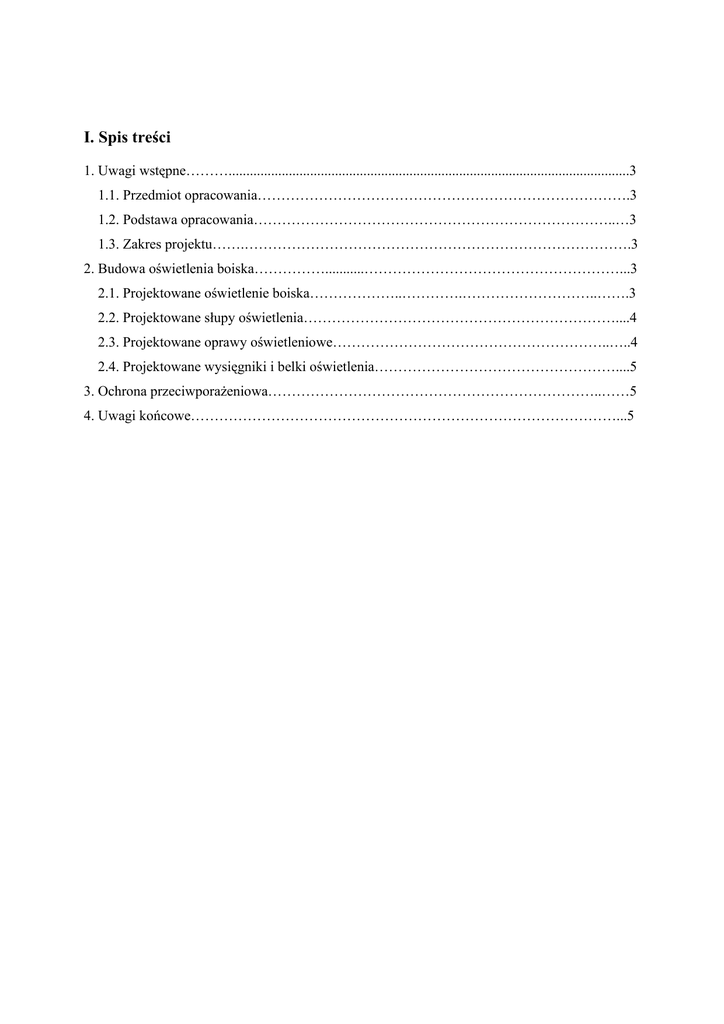

I. Spis treści
1. Uwagi wstępne……….................................................................................................................3
1.1. Przedmiot opracowania…………………………………………………………………….3
1.2. Podstawa opracowania…………………………………………………………………..…3
1.3. Zakres projektu…….……………………………………………………………………….3
2. Budowa oświetlenia boiska……………...........………………………………………………...3
2.1. Projektowane oświetlenie boiska………………..………….………………………..…….3
2.2. Projektowane słupy oświetlenia…………………………………………………………....4
2.3. Projektowane oprawy oświetleniowe…………………………………………………..…..4
2.4. Projektowane wysięgniki i belki oświetlenia……………………………………………....5
3. Ochrona przeciwporażeniowa……………………………………………………………..……5
4. Uwagi końcowe………………………………………………………………………………...5
Budowa oświetlenia boiska dla Zespołu Szkół w Osiecznej
II. Załączniki
1. Oświadczenie projektanta.
2. Dokument stwierdzający przynależność do Izby Inżynierów Budownictwa PIIB
III. Rysunki
1. Schemat oświetlenia zewnętrznego zasilanego z istniejącej oprawy oświetleniowej - rys. E-1.
2. Projekt zagospodarowania terenu – oświetlenie boiska – rys. E-2.
2
Budowa oświetlenia boiska dla Zespołu Szkół w Osiecznej
1.Uwagi wstępne.
1.1. Przedmiot opracowania.
Niniejsze opracowanie stanowi projekt budowlany dotyczący budowy oświetlenia boiska
dla Zespołu Szkół w Osiecznej stanowiącego własność Gminy w Osiecznej.
1.2. Podstawa opracowania.
Projekt opracowano na podstawie:
- uzgodnienia usytuowania projektowanych sieci uzbrojenia terenu linii energetycznych
– Plan Zagospodarowania Terenu,
-
wizji
lokalnej
oraz
inwentaryzacji
istniejącego
oświetlenia
na
terenie
objętym
przebudową,
- obowiązujących przepisów i norm.
1.3. Zakres projektu.
Projekt swoim zakresem obejmuje budowę oświetlenia boiska Zespołu szkół w Osiecznej
należącego do Gminy w Osiecznej.
2. Budowa oświetlenia boiska
2.1. Projektowane oświetlenie boiska
Z istniejącej oprawy oświetlenia boiska podlegające demontażowi należy wycofać
istniejący kabel zasilający oświetlenie terenu i wyprowadzić go do projektowanego masztu
MN10 oświetlenia usytuowanego na 2/3 dłuższego boku boiska wielofunkcyjnego. Następnie
kablem typu YAKY 4x25 mm2 należy zasilać poszczególne projektowane maszty MN10
oświetlenia projektowane dookoła boiska wielofunkcyjnego.
Należy zdemontować dwa istniejące słupy oświetlenia terenu, a do pozostałych
istniejących słupów oświetlenia terenu należy doprowadzić zasilanie w celu odtworzenia tego
oświetlenia.
3
Budowa oświetlenia boiska dla Zespołu Szkół w Osiecznej
Projektowane kable zasilające oświetlenie układać w ziemi na głębokości 0,7 m pod
trawnikami
i
chodnikami.
Przed
ułożeniem
kabla
należy
wykonać
podsypkę
z piasku o grubości 0,1m po ułożeniu kabel przykryć 0,1m warstwą piasku, przysypać 0,25m
warstwą gruntu rodzimego i przykryć folią koloru niebieskiego następnie zasypać i zagęścić.
Projektowany kabel powinien co 10m posiadać tabliczkę znamionową określającą
typ kabla, rok ułożenia, nazwę właściciela oraz lokalizację miejsca z którego jest zasilany.
Na skrzyżowaniach z istniejącym uzbrojeniem kable układać w rurze osłonowej AROT DVK 50.
Na skrzyżowaniach z drogami kable układać na głębokości 1m w rurach osłonowych SRS 50.
Całość
robót
kablowych
wykonać
zgodnie
z
PN-76/E-05125
„Elektroenergetyczne
i sygnalizacyjne linie kablowe. Projektowanie i budowa”.
2.2. Projektowane słupy oświetlenia
Maszty MN10 należy ustawić tak, aby wnęki znajdowały się od strony chodnika oraz w
taki
sposób,
aby
dolna
krawędź
wnęki
słupowej
znajdowała
się
nie
mniej
niż 0,6m nad poziomem terenu zniwelowanego. Posadowienie słupów pokazano na planie
sytuacyjnym E-4. Słupy oświetleniowe we wnękach należy zerować, a fundamenty zabezpieczyć
powłoką bitumiczną. Słupy uzbroić w złącza słupowe TB1 i TB2 firmy ROSA (lub innej firmy
o tych samych parametrach).
2.3. Oprawy oświetleniowe
W celu oświetlenia boisk przy Zespole Szkół w Kąkolewie przewiduje się zastosowanie
opraw firmy Lena Lighting typu QUEST AS 400 ze źródłami HPI-T PLUS 400W. Oprawy
zasilić przewodem YDY 3x1,5mm2 poprzez złącze słupowe TB1 lub TB2 z zabezpieczeniem
wkładką topikową o prądzie znamionowym 6A.
4
Budowa oświetlenia boiska dla Zespołu Szkół w Osiecznej
2.4. Wysięgniki i belki oświetlenia
W celu montażu projektowanych opraw na masztach MN10 zaprojektowano belki typu
B1/60 oraz B2/103 firmy Elmonter.
3. Ochrona przeciwporażeniowa
Jako system ochrony przed porażeniem zastosowano szybkie samoczynne wyłączanie.
Całość
z
prac
związanych
Rozporządzeniem
z
Ministra
ochroną
przed
Przemysłu
Nr
porażeniem
473
(Dz.
należy
U.
wykonać
81/90)
oraz
zgodnie
normą
PN-91/E-05009/01. Dodatkowo na końcach obwodów należy wykonać uziomy otokowe.
Oporność uziomu nie powinna przekroczyć 5Ω.
4. Uwagi końcowe
Całość wykonać zgodnie z wytyczeniem geodezyjnym. Po wykonaniu prac kablowych
należy wykonać obowiązujące pomiary elektryczne i inwentaryzację geodezyjną.
Odbiorowi podlegają wszelkie prace zanikające a w szczególności kable przed
zasypaniem, których odbioru powinien dokonać inspektor nadzoru.
Kable elektroenergetyczne, które nie zostały przeznaczone do przebudowy, a których
głębokość ułożenia zmieni się na skutek prowadzonych prac drogowych należy ułożyć
na normatywnej głębokości dla danego typu kabla i jego napięcia pracy.
W przypadku odkrycia nie rozpatrywanych w warunkach technicznych urządzeń
elektroenergetycznych, należy zwrócić się do ich właścicieli celem usunięcia zaistniałej kolizji.
Przed przepięciem linii kablowej należy potwierdzić brak napięcia.
Do odbioru końcowego należy przygotować następujące dokumenty:
1. Dokumentacja powykonawcza
2. Pomiary kontrolne
3. Inwentaryzacja geodezyjna
4. Dokumenty wynikające ze specyfikacji technicznej.
5
