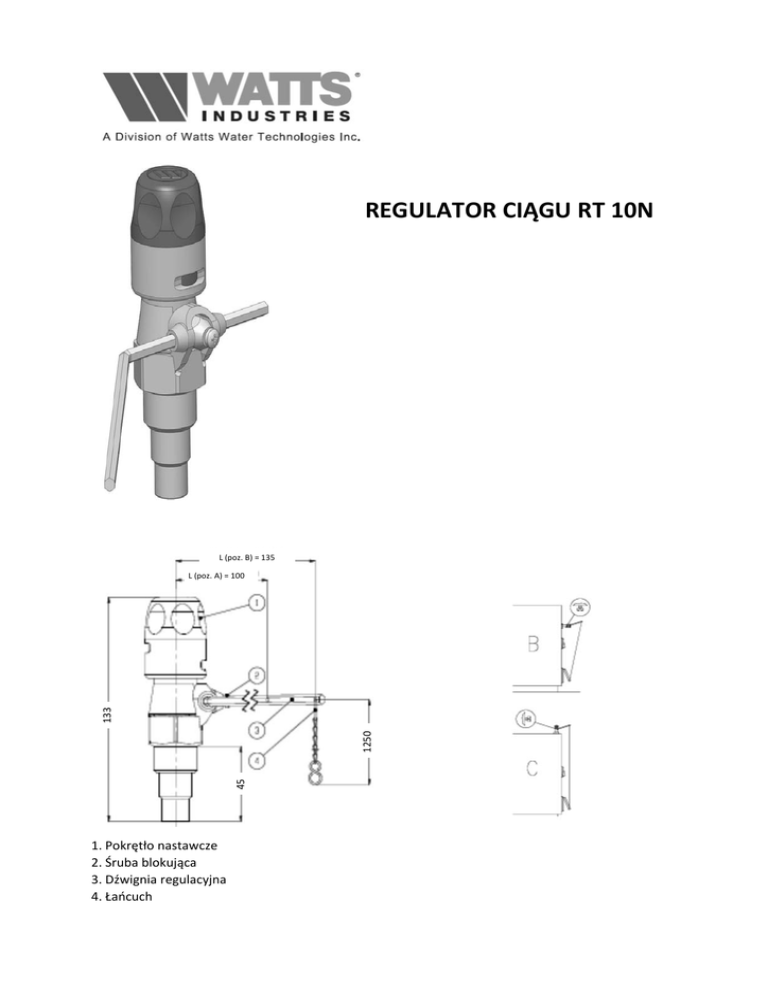

 REGULATOR CIĄGU RT 10N L (poz. B) = 135 45 1250 133 L (poz. A) = 100 1. Pokrętło nastawcze 2. Śruba blokująca 3. Dźwignia regulacyjna 4. Łańcuch PL Regulator ciągu dla kotłów na paliwo stałe DANE TECHNICZNE • Zakres regulacji temperatury wody: od 30 °C do 100 °C • Długość dźwigni: od 60 mm do 80 mm • Maks. temperatura pracy: 120 °C • Przyłącze: 3/4” gwint zewn. DANE MATERIAŁOWE • Tuleja zanurzeniowa ‐ mosiądz CW617N • Pokrętło nastawcze i obudowa ‐ wzmocnione tworzywo sztuczne • Dźwignia, sprężyna i łańcuch ze stali galwanizowanej INSTALACJA Regulator ciągu RT10N może być montowany zarówno w pionie jak i poziomie. Montaż poziomy należy wykonać tak aby śruba blokująca (2) znajdowała się od dołu (B). W przypadku montażu pionowego śruba blokująca (2) powinna znajdować się od strony frontowej kotła (C). MONTAŻ Regulator ciągu RT10N jest dostarczany ze zdemontowaną dźwignią (3). Należy najpierw zamontować regulator w korpusie kotła, a następnie zamontować dźwignię regulacyjną (3) i zablokować jej położenie śrubą regulacyjną. Położenie dźwigni powinno być wykonane tak aby otwory w dźwigni i otwory w klapie kotła przeznaczone do zamontowania łańcucha były położone naprzeciw siebie. Przyłączyć łańcuch (4) do dźwigni. Przyłączenie łańcucha do klapy kotła następuje w trakcie procesu kalibracji – patrz poniżej. KALIBRACJA Kalibrację należy przeprowadzić dla kotła wypełnionego wodą i przygotowanego do pracy zgodnie z obowiązującymi przepisami. Przed przystąpieniem do kalibracji sprawdzić czy klapa kotła otwiera się i zamyka w sposób swobodny. Następnie pokrętłem nastawczym (1) należy nastawić wymaganą temperaturę. Nastawa temperatury jest widoczna w okienku na obudowie. Rozpalić pod kotłem i kontrolując temperaturę wody za pomocą termometru kotła, podgrzać ją do nastawionej temperatury. Po osiągnięciu wymaganej temperatury przez wodę kotłową przyłączyć łańcuch do klapy kotła. Łańcuch (4) kotła powinien być właściwie napięty (maksymalny luz łańcucha ‐ 1 mm dla klapy w pozycji zamkniętej).
