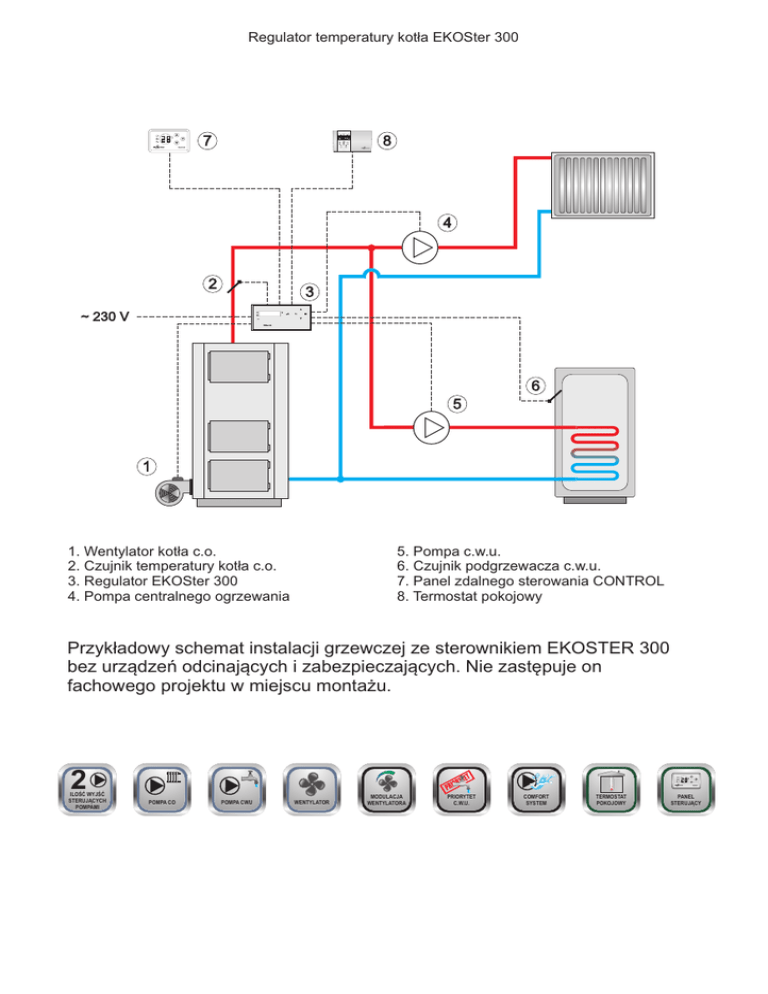

Przykładowy schemat instalacji grzewczej ze sterownikiem

Regulator temperatury kotła EKOSter 300
1
12
24
AUTO
MANU
PROG
P
T
-
1. Wentylator kotła c.o.
2. Czujnik temperatury kotła c.o.
3. Regulator EKOSter 300
4. Pompa centralnego ogrzewania
+
5. Pompa c.w.u.
6. Czujnik podgrzewacza c.w.u.
7. Panel zdalnego sterowania CONTROL
8. Termostat pokojowy
Przykładowy schemat instalacji grzewczej ze sterownikiem EKOSTER 300
bez urządzeń odcinających i zabezpieczających. Nie zastępuje on
fachowego projektu w miejscu montażu.
2
ILOŚĆ WYJŚĆ
STERUJĄCYCH
POMPAMI
TET
ORY
PRI
POMPA CO
POMPA CWU
WENTYLATOR
MODULACJA
WENTYLATORA
PRIORYTET
C.W.U.
COMFORT
SYSTEM
TERMOSTAT
POKOJOWY
PANEL
STERUJĄCY
