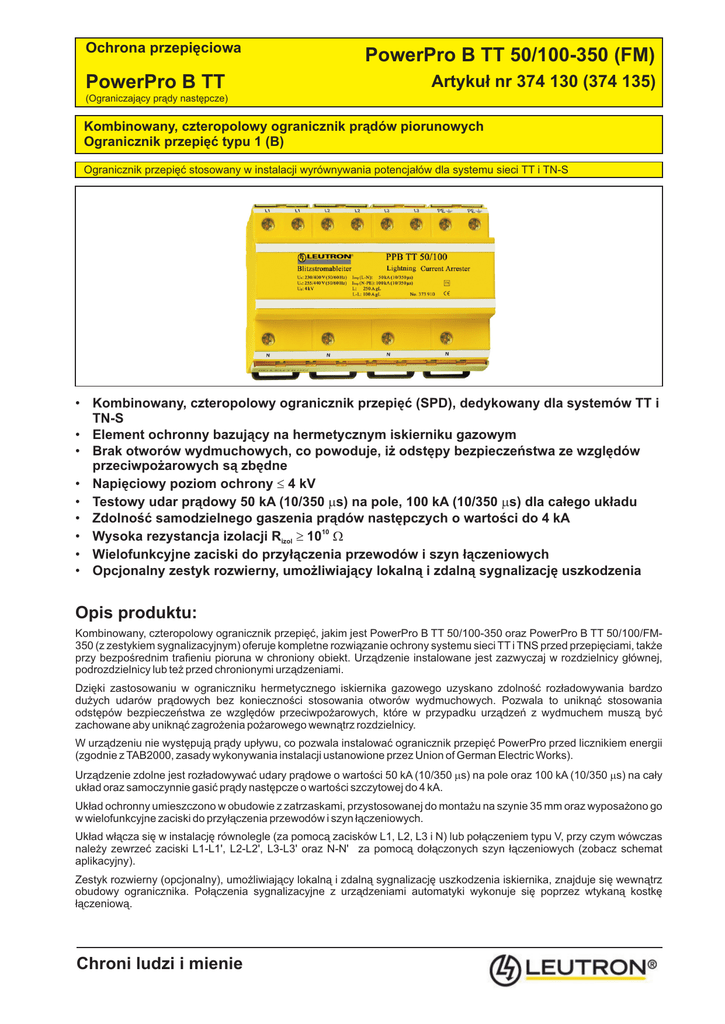

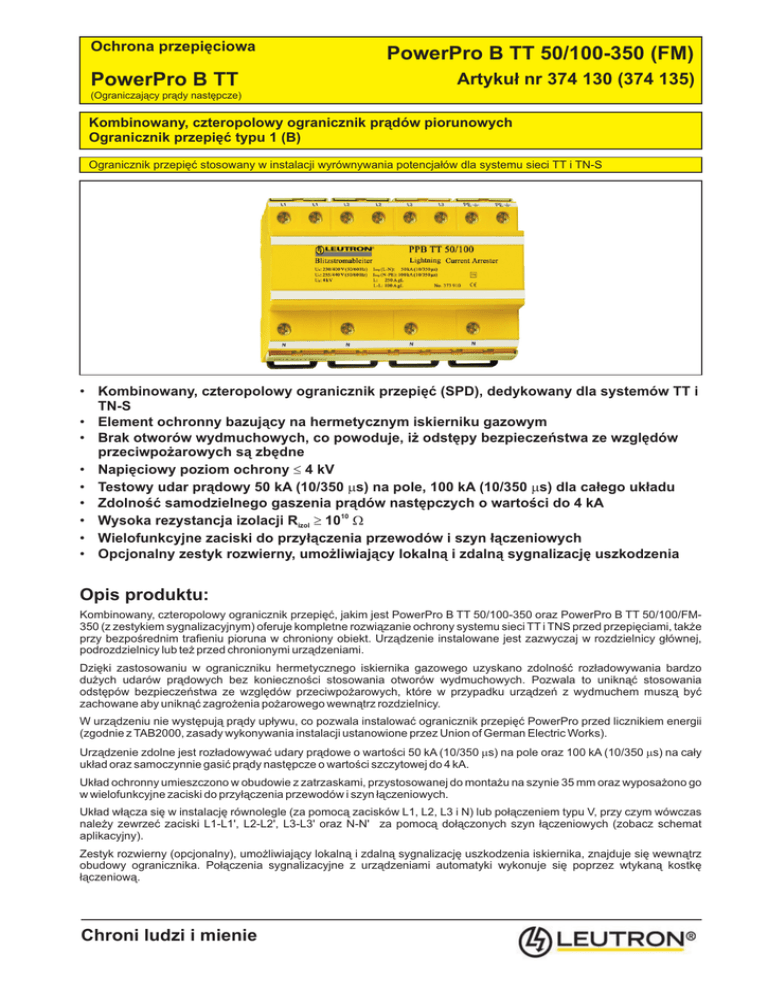

PowerPro B TT 50/100-350 (FM) PowerPro B TT

Ochrona przepiêciowa
PowerPro B TT
PowerPro B TT 50/100-350 (FM)
Artyku³ nr 374 130 (374 135)
(Ograniczaj¹cy pr¹dy nastêpcze)
Kombinowany, czteropolowy ogranicznik pr¹dów piorunowych
Ogranicznik przepiêæ typu 1 (B)
Ogranicznik przepiêæ stosowany w instalacji wyrównywania potencja³ów dla systemu sieci TT i TN-S
• Kombinowany, czteropolowy ogranicznik przepiêæ (SPD), dedykowany dla systemów TT i
TN-S
• Element ochronny bazuj¹cy na hermetycznym iskierniku gazowym
• Brak otworów wydmuchowych, co powoduje, i¿ odstêpy bezpieczeñstwa ze wzglêdów
przeciwpo¿arowych s¹ zbêdne
• Napiêciowy poziom ochrony L
4 kV
• Testowy udar pr¹dowy 50 kA (10/350 m
s) na pole, 100 kA (10/350 m
s) dla ca³ego uk³adu
• Zdolnoœæ samodzielnego gaszenia pr¹dów nastêpczych o wartoœci do 4 kA
10
• Wysoka rezystancja izolacji Rizol 3
10 W
• Wielofunkcyjne zaciski do przy³¹czenia przewodów i szyn ³¹czeniowych
• Opcjonalny zestyk rozwierny, umo¿liwiaj¹cy lokaln¹ i zdaln¹ sygnalizacjê uszkodzenia
Opis produktu:
Kombinowany, czteropolowy ogranicznik przepiêæ, jakim jest PowerPro B TT 50/100-350 oraz PowerPro B TT 50/100/FM350 (z zestykiem sygnalizacyjnym) oferuje kompletne rozwi¹zanie ochrony systemu sieci TT i TNS przed przepiêciami, tak¿e
przy bezpoœrednim trafieniu pioruna w chroniony obiekt. Urz¹dzenie instalowane jest zazwyczaj w rozdzielnicy g³ównej,
podrozdzielnicy lub te¿ przed chronionymi urz¹dzeniami.
Dziêki zastosowaniu w ograniczniku hermetycznego iskiernika gazowego uzyskano zdolnoœæ roz³adowywania bardzo
du¿ych udarów pr¹dowych bez koniecznoœci stosowania otworów wydmuchowych. Pozwala to unikn¹æ stosowania
odstêpów bezpieczeñstwa ze wzglêdów przeciwpo¿arowych, które w przypadku urz¹dzeñ z wydmuchem musz¹ byæ
zachowane aby unikn¹æ zagro¿enia po¿arowego wewn¹trz rozdzielnicy.
W urz¹dzeniu nie wystêpuj¹ pr¹dy up³ywu, co pozwala instalowaæ ogranicznik przepiêæ PowerPro przed licznikiem energii
(zgodnie z TAB2000, zasady wykonywania instalacji ustanowione przez Union of German Electric Works).
Urz¹dzenie zdolne jest roz³adowywaæ udary pr¹dowe o wartoœci 50 kA (10/350 m
s) na pole oraz 100 kA (10/350 m
s) na ca³y
uk³ad oraz samoczynnie gasiæ pr¹dy nastêpcze o wartoœci szczytowej do 4 kA.
Uk³ad ochronny umieszczono w obudowie z zatrzaskami, przystosowanej do monta¿u na szynie 35 mm oraz wyposa¿ono go
w wielofunkcyjne zaciski do przy³¹czenia przewodów i szyn ³¹czeniowych.
Uk³ad w³¹cza siê w instalacjê równolegle (za pomoc¹ zacisków L1, L2, L3 i N) lub po³¹czeniem typu V, przy czym wówczas
nale¿y zewrzeæ zaciski L1-L1', L2-L2', L3-L3' oraz N-N' za pomoc¹ do³¹czonych szyn ³¹czeniowych (zobacz schemat
aplikacyjny).
Zestyk rozwierny (opcjonalny), umo¿liwiaj¹cy lokaln¹ i zdaln¹ sygnalizacjê uszkodzenia iskiernika, znajduje siê wewn¹trz
obudowy ogranicznika. Po³¹czenia sygnalizacyjne z urz¹dzeniami automatyki wykonuje siê poprzez wtykan¹ kostkê
³¹czeniow¹.
Chroni ludzi i mienie
Dane techniczne:
Typ: PP B TT 50/100-350 (art. nr 374 130) / PP B TT 50/100/FM-350 (art. nr 374 135)
Opis: czteropolowy ogranicznik przepiêæ typu 1 (B) dla sieci TT i TNS
PP B TT 50/100-350
Oznaczenie
Kategoria wytrzyma³oœci udarowej wg PN-IEC 61643-1
/ PN-EN 61643-11
Napiêcie znamionowe obwodu chronionego 50/60 Hz
Najwieksze napiêcie trwa³ej pracy 50/60 Hz
Rezystancja izolacji
Napiêciowy poziom ochrony przy Iimp
Czas zadzia³ania
Znamionowy pr¹d piorunowy Iimp (10/350 m
s) / pole
Znamionowy pr¹d piorunowy Iimp (10/350 m
s) / uk³ad
Zdolnoœæ gaszenia pr¹dów nastêpczych 50 Hz
Wytrzyma³oœæ zwarciowa
przy maks. bezpieczniku
przy po³¹czeniu
Maksymalny pr¹d
równoleg³ym
zabezpieczeñ
przy po³¹czeniu
obwodu chronionego
typu V
Temperatura pracy
Maksymalny przekrój przewodów przy³¹czeniowych
Maksymalny przekrój przewodów sygnalizacyjnych
Parametry elektryczne zestyku sygnalizacyjnego
Materia³ / kolor obudowy
Kategoria ochrony
Sposób monta¿u
/
PP B TT 50/100/FM-350
1
(I)
Un
[V~]
Uc
[V~]
Rizol
[W
]
Up
[kV]
tA
[ns]
[kA]
Iimp
[As]
Q
]
W/R [kJ/W
Iimp
[kA]
[kApeak]
Ik
T
230 / 400
350
> 1010
L
4,0
< 50
L1, L2, L3,N-PE:
50
25
625
100
L
4,0
[kA]
50
[A]
250 A gL/gG
[A]
125 A gL/gG
o
[ C]
[mm2]
[mm2]
Wymiary w [mm] / schemat
-40...+80
50 drut / 35 linka
1,5 drut / linka
250 V / 2 A
poliwêglan / ¿ó³ty
IP 20
szyna 35 mm (DIN/EN 50 022)
Schemat aplikacyjny
Pod³¹czenie równoleg³e
L1
L1'
L2
L2'
L3
L3'
N
N'
F1
F2
90
45
przewód
roboczy
L1
L1'
PE
FM
F2 L
250 A gL/gG
jeœli F1 > 125 A gL/gG
PE
FM
PE
FM
PE
FM
PE
FM
PE
50
4 x 35 = 140
64
Pod³¹czenie typu V
L1
L1'
L2
J
L2'
L3
J
n
FM
PP BC TNS / PP BC TNS FM
10.12.2010_pdf
copyright 2010 by Leutron GmbH
Prawo do modyfikacji
produktu zastrze¿one.
F3 L
125 A gL/gG
UWAGA:
Przy pod³¹czeniu typu V nale¿y
obowi¹zkowo zastosowaæ szynê
mostkuj¹c¹.
FM
N
przewód
roboczy
J
n
FM
N
PE
J
n
N
L3'
szyna mostkuj¹ca
PE'
FM
N
PE
L1
L1'
PE
FM
