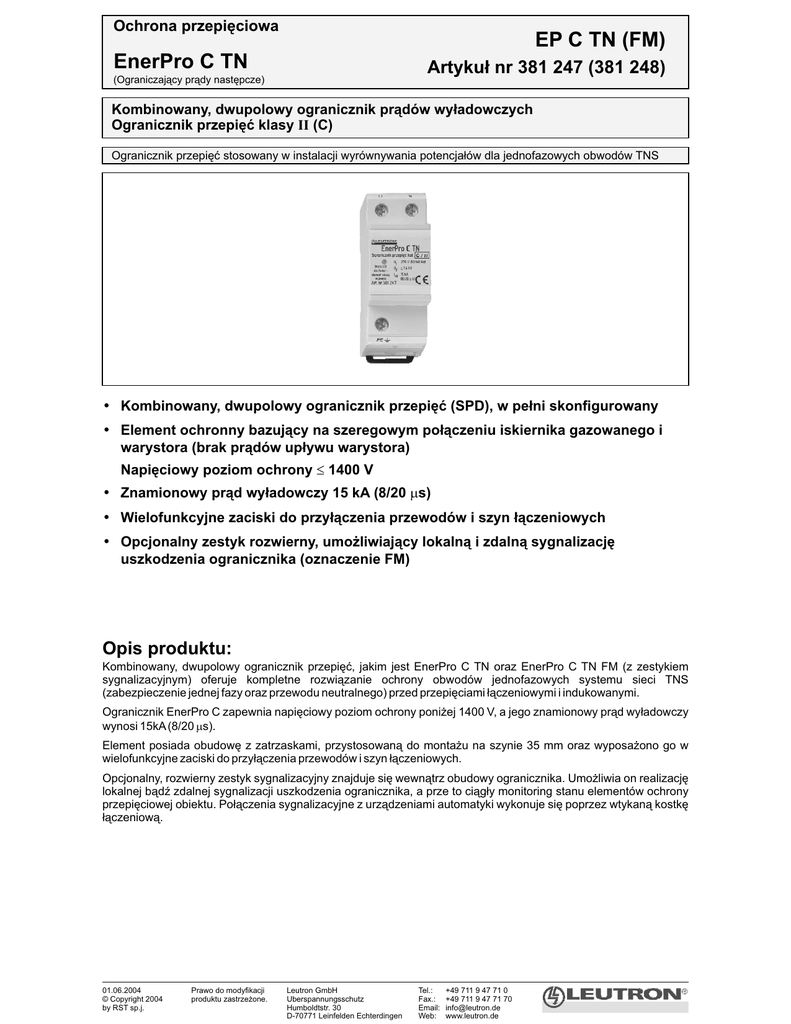

EP C TN (FM) EnerPro C TN

Ochrona przepiêciowa
EP C TN (FM)
EnerPro C TN
Artyku³ nr 381 247 (381 248)
(Ograniczaj¹cy pr¹dy nastêpcze)
Kombinowany, dwupolowy ogranicznik pr¹dów wy³adowczych
Ogranicznik przepiêæ klasy II (C)
Ogranicznik przepiêæ stosowany w instalacji wyrównywania potencja³ów dla jednofazowych obwodów TNS
• Kombinowany, dwupolowy ogranicznik przepiêæ (SPD), w pe³ni skonfigurowany
• Element ochronny bazuj¹cy na szeregowym po³¹czeniu iskiernika gazowanego i
warystora (brak pr¹dów up³ywu warystora)
Napiêciowy poziom ochrony £ 1400 V
• Znamionowy pr¹d wy³adowczy 15 kA (8/20 ms)
• Wielofunkcyjne zaciski do przy³¹czenia przewodów i szyn ³¹czeniowych
• Opcjonalny zestyk rozwierny, umo¿liwiaj¹cy lokaln¹ i zdaln¹ sygnalizacjê
uszkodzenia ogranicznika (oznaczenie FM)
Opis produktu:
Kombinowany, dwupolowy ogranicznik przepiêæ, jakim jest EnerPro C TN oraz EnerPro C TN FM (z zestykiem
sygnalizacyjnym) oferuje kompletne rozwi¹zanie ochrony obwodów jednofazowych systemu sieci TNS
(zabezpieczenie jednej fazy oraz przewodu neutralnego) przed przepiêciami ³¹czeniowymi i indukowanymi.
Ogranicznik EnerPro C zapewnia napiêciowy poziom ochrony poni¿ej 1400 V, a jego znamionowy pr¹d wy³adowczy
wynosi 15kA (8/20 ms).
Element posiada obudowê z zatrzaskami, przystosowan¹ do monta¿u na szynie 35 mm oraz wyposa¿ono go w
wielofunkcyjne zaciski do przy³¹czenia przewodów i szyn ³¹czeniowych.
Opcjonalny, rozwierny zestyk sygnalizacyjny znajduje siê wewn¹trz obudowy ogranicznika. Umo¿liwia on realizacjê
lokalnej b¹dŸ zdalnej sygnalizacji uszkodzenia ogranicznika, a prze to ci¹g³y monitoring stanu elementów ochrony
przepiêciowej obiektu. Po³¹czenia sygnalizacyjne z urz¹dzeniami automatyki wykonuje siê poprzez wtykan¹ kostkê
³¹czeniow¹.
01.06.2004
© Copyright 2004
by RST sp.j.
Prawo do modyfikacji
produktu zastrze¿one.
Leutron GmbH
Uberspannungsschutz
Humboldtstr. 30
D-70771 Leinfelden Echterdingen
Tel.:
Fax.:
Email:
Web:
+49 711 9 47 71 0
+49 711 9 47 71 70
[email protected]
www.leutron.de
Dane techniczne:
Typ: EnerPro C TN
/
EnerPro C TN FM
Opis: dwupolowy ogranicznik przepiêæ klasy II (C) dla 1-faz. obw. sieci TNS
Oznaczenie
EnerPro C TN
Kategoria wytrzyma³oœci udarowej wg PN-IEC 61643-1
/ PN-EN 61643-11 (U)
Napiêcie znamionowe obwodu chronionego 50/60 Hz
Najwiêksze napiêcie trwa³ej pracy 50/60 Hz
Napiêciowy poziom ochrony przy isn
Czas zadzia³ania
Znamionowy pr¹d wy³adowczy isn (8/20 ms)
Temperatura pracy
Maksymalny przekrój przewodów przy³¹czeniowych
Maksymalny przekrój przewodów sygnalizacyjnych
Parametry elektryczne zestyku sygnalizacyjnego
Materia³ / kolor obudowy
Stopieñ ochrony
Sposób monta¿u
Un
Uc
Up
tA
isn
T
[V~]
[V~]
[kV]
[ns]
[kA]
o
[ C]
2
[mm ]
2
[mm ]
230/400
275
£ 1,4
£ 25
15
-40...+80
50 drut / 35 linka
1,5 drut / linka
AC 250 V / 0,5 A
DC 250 V / 0,1 A
poliwêglan / ¿ó³ty
IP 20
szyna 35 mm (DIN/EN 50 022)
Schemat wewnêtrzny
N
L
L'
PE
J
90
45
J
FM
50
35
01.06.2004
© Copyright 2004
by RST sp.j.
EnerPro C TN FM
II / T2 (dawniej C)
Wymiary w [mm] / schemat
L
/
PE
64
Prawo do modyfikacji
produktu zastrze¿one.
Leutron GmbH
Uberspannungsschutz
Humboldtstr. 30
D-70771 Leinfelden Echterdingen
Tel.:
Fax.:
Email:
Web:
+49 711 9 47 71 0
+49 711 9 47 71 70
[email protected]
www.leutron.de
FM
