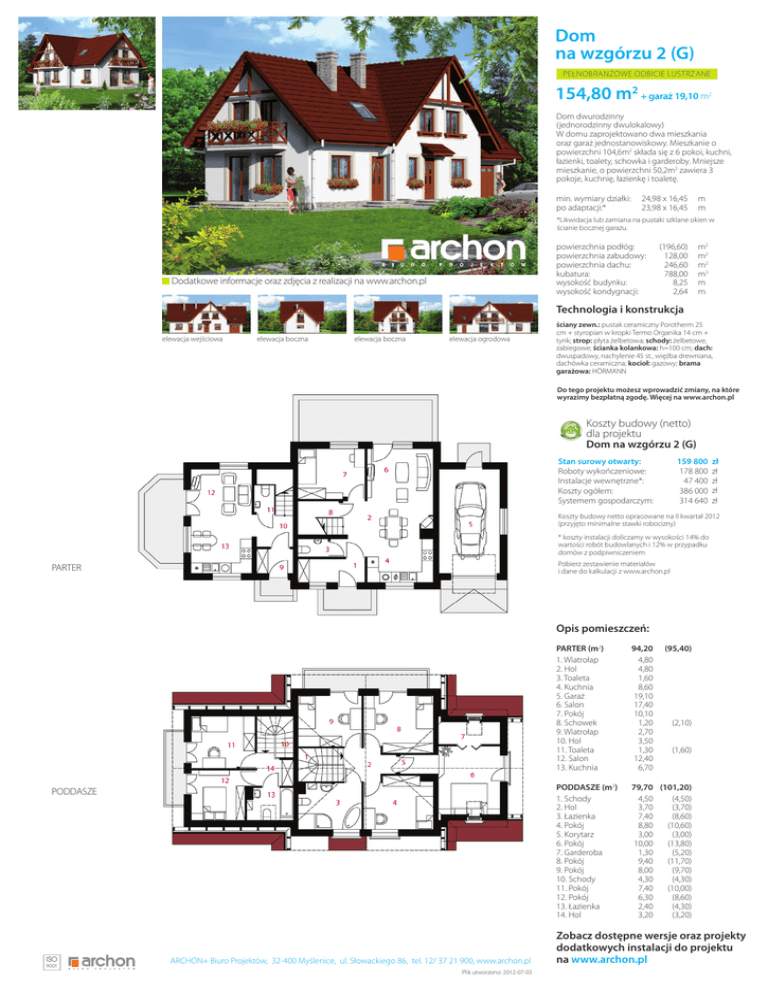

Dom na wzgórzu 2 (G) 154,80 m2

Dom
na wzgórzu 2 (G)
Pełnobranżowe odbicie lustrzane
154,80 m2 + garaż19,10m
2
Dom dwurodzinny
(jednorodzinny dwulokalowy)
W domu zaprojektowano dwa mieszkania
oraz garaż jednostanowiskowy. Mieszkanie o
powierzchni 104,6m2 składa się z 6 pokoi, kuchni,
łazienki, toalety, schowka i garderoby. Mniejsze
mieszkanie, o powierzchni 50,2m2 zawiera 3
pokoje, kuchnię, łazienkę i toaletę.
min. wymiary działki: 24,98 x 16,45 m
po adaptacji:*
23,98 x 16,45 m
*Likwidacja lub zamiana na pustaki szklane okien w
ścianie bocznej garażu.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
(196,60)
128,00
246,60
788,00
8,25
2,64
m2
m2
m2
m3
m
m
Technologia i konstrukcja
elewacja wejściowa
elewacja boczna
elewacja boczna
elewacja ogrodowa
ściany zewn.: pustak ceramiczny Porotherm 25
cm + styropian w kropki Termo Organika 14 cm +
tynk; strop: płyta żelbetowa; schody: żelbetowe,
zabiegowe; ścianka kolankowa: h=100 cm; dach:
dwuspadowy, nachylenie 45 st., więźba drewniana,
dachówka ceramiczna; kocioł: gazowy; brama
garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
Dom na wzgórzu 2 (G)
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
159 800
178 800
47 400
386 000
314 640
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na II kwartał 2012
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
PARTER
Opis pomieszczeń:
PODDASZE
ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12/ 37 21 900, www.archon.pl
Plik utworzono: 2012-07-03
PARTER (m2)
1. Wiatrołap 2. Hol 3. Toaleta 4. Kuchnia 5. Garaż 6. Salon 7. Pokój 8. Schowek 9. Wiatrołap 10. Hol 11. Toaleta 12. Salon 13. Kuchnia 94,20 (95,40)
4,80
4,80
1,60
8,60
19,10
17,40
10,10
1,20 (2,10)
2,70
3,50
1,30 (1,60)
12,40
6,70
PODDASZE (m2)
1. Schody 2. Hol 3. Łazienka 4. Pokój 5. Korytarz 6. Pokój 7. Garderoba 8. Pokój 9. Pokój 10. Schody 11. Pokój 12. Pokój 13. Łazienka 14. Hol 79,70 (101,20)
4,50 (4,50)
3,70 (3,70)
7,40 (8,60)
8,80 (10,60)
3,00 (3,00)
10,00 (13,80)
1,30 (5,20)
9,40 (11,70)
8,00 (9,70)
4,30 (4,30)
7,40 (10,00)
6,30 (8,60)
2,40 (4,30)
3,20 (3,20)
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
