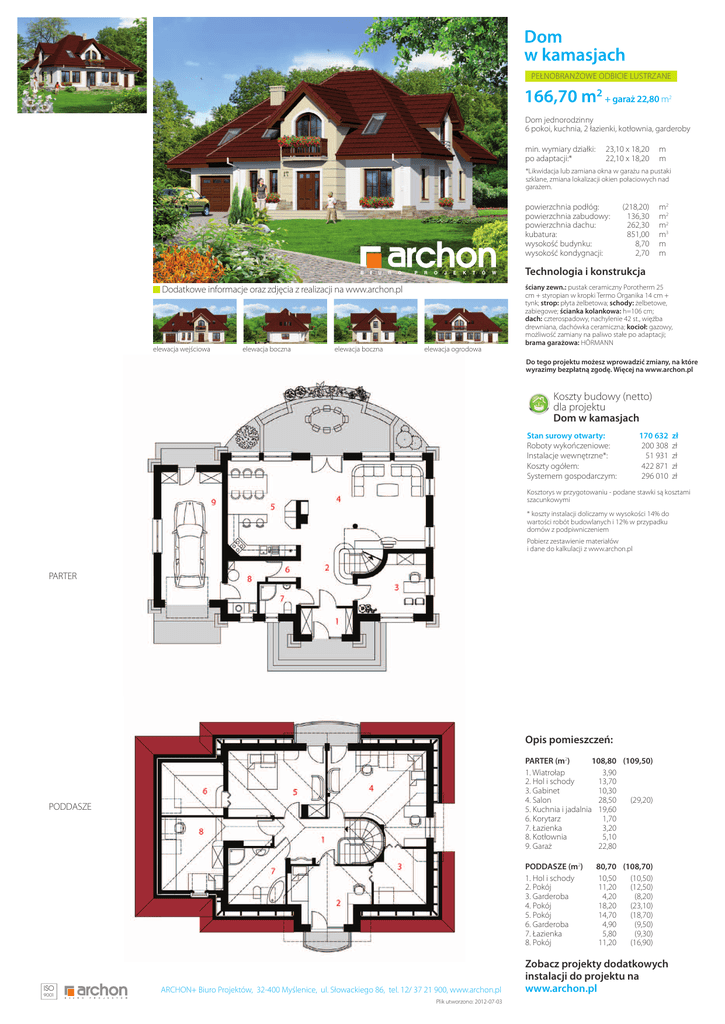

Dom w kamasjach 166,70 m2

Dom
w kamasjach
Pełnobranżowe odbicie lustrzane
166,70 m2 + garaż22,80m
2
Dom jednorodzinny
6 pokoi, kuchnia, 2 łazienki, kotłownia, garderoby
min. wymiary działki: 23,10 x 18,20 m
po adaptacji:*
22,10 x 18,20 m
*Likwidacja lub zamiana okna w garażu na pustaki
szklane, zmiana lokalizacji okien połaciowych nad
garażem.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
(218,20)
136,30
262,30
851,00
8,70
2,70
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
elewacja wejściowa
elewacja boczna
elewacja boczna
elewacja ogrodowa
ściany zewn.: pustak ceramiczny Porotherm 25
cm + styropian w kropki Termo Organika 14 cm +
tynk; strop: płyta żelbetowa; schody: żelbetowe,
zabiegowe; ścianka kolankowa: h=106 cm;
dach: czterospadowy, nachylenie 42 st., więźba
drewniana, dachówka ceramiczna; kocioł: gazowy,
możliwość zamiany na paliwo stałe po adaptacji;
brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
Dom w kamasjach
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
170 632
200 308
51 931
422 871
296 010
zł
zł
zł
zł
zł
Kosztorys w przygotowaniu - podane stawki są kosztami
szacunkowymi
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
PARTER
Opis pomieszczeń:
108,80 (109,50)
PARTER (m2)
1. Wiatrołap 3,90
2. Hol i schody 13,70
3. Gabinet 10,30
4. Salon 28,50 (29,20)
5. Kuchnia i jadalnia 19,60
6. Korytarz 1,70
7. Łazienka 3,20
8. Kotłownia 5,10
9. Garaż 22,80
PODDASZE
PODDASZE (m2)
1. Hol i schody 2. Pokój 3. Garderoba 4. Pokój 5. Pokój 6. Garderoba 7. Łazienka 8. Pokój ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12/ 37 21 900, www.archon.pl
Plik utworzono: 2012-07-03
80,70 (108,70)
10,50 (10,50)
11,20 (12,50)
4,20 (8,20)
18,20 (23,10)
14,70 (18,70)
4,90 (9,50)
5,80 (9,30)
11,20 (16,90)
Zobacz projekty dodatkowych
instalacji do projektu na
www.archon.pl
