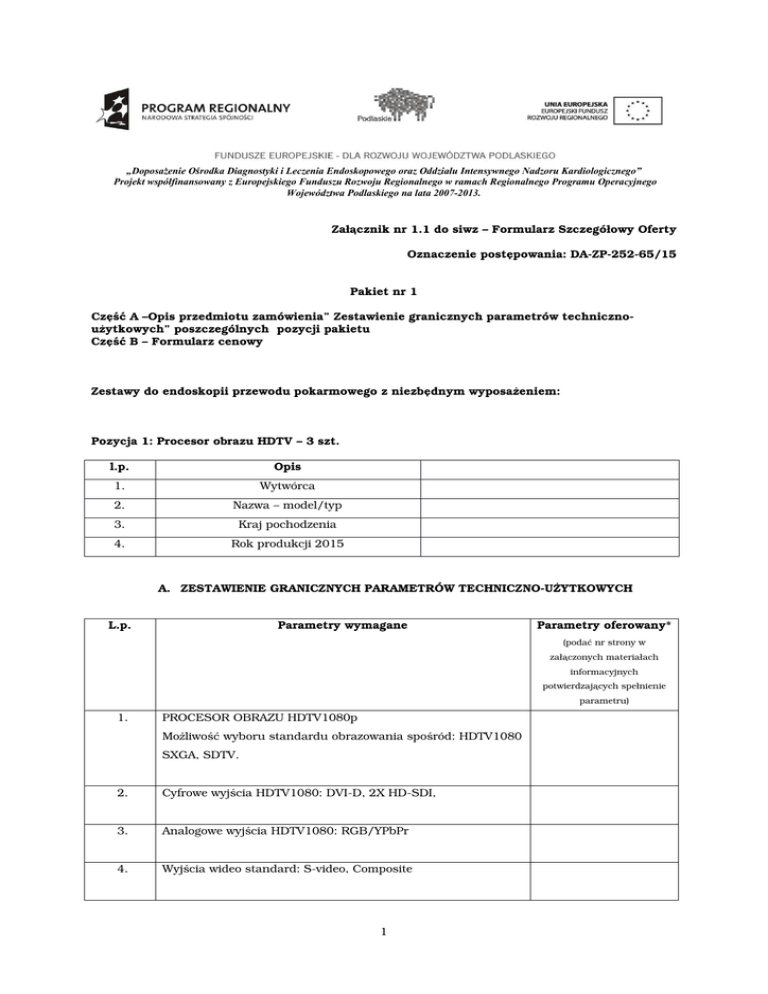

„Doposażenie Ośrodka Diagnostyki i Leczenia Endoskopowego oraz Oddziału Intensywnego Nadzoru Kardiologicznego”
Projekt współfinansowany z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego
Województwa Podlaskiego na lata 2007-2013.
Załącznik nr 1.1 do siwz – Formularz Szczegółowy Oferty
Oznaczenie postępowania: DA-ZP-252-65/15
Pakiet nr 1
Część A –Opis przedmiotu zamówienia” Zestawienie granicznych parametrów technicznoużytkowych” poszczególnych pozycji pakietu
Część B – Formularz cenowy
Zestawy do endoskopii przewodu pokarmowego z niezbędnym wyposażeniem:
Pozycja 1: Procesor obrazu HDTV – 3 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
PROCESOR OBRAZU HDTV1080p
Możliwość wyboru standardu obrazowania spośród: HDTV1080
SXGA, SDTV.
2.
Cyfrowe wyjścia HDTV1080: DVI-D, 2X HD-SDI,
3.
Analogowe wyjścia HDTV1080: RGB/YPbPr
4.
Wyjścia wideo standard: S-video, Composite
1
5.
Wejścia HDTV: HD-SDI
6.
Wyjścia komunikacyjne: Ethernet/DICOMM, Firewire.
7.
Menu funkcyjne (ustawień) oraz komunikaty procesora
wyświetlane w pełni w języku polskim
8.
Polskie czcionki Komunikatów procesora
9.
Możliwość używania znaków diakrytycznych (ą,ę,ć,ł,ń,ó,ż,ź)
podczas wpisywania imienia i nazwiska pacjenta.
10.
Możliwość podłączenia urządzeń magazynujących - USB Stick
11.
Zapisywanie zdjęć jako JPEG lub bezstratny TIFF
12.
System wyboru przez procesor najostrzejszego zdjęcia w
momencie uruchomiania zapisu obrazów.
13.
Trzy tryby przysłony: auto, maksymalny, średni.
14.
Tryb wzmocnienia obrazu, uwydatniania krawędzi obrazu – 27
trybów
15.
Możliwość uwydatniania krawędzi obrazu również po jego
zatrzymaniu
16.
Równoczesny - optyczny i cyfrowy filtr ograniczający widmo
światła czerwonego – uwydatniający naczynia oraz zmiany.
17.
3 tryby obrazowania w wąskim paśmie światła
18.
Automatyczny dobór trybu obrazowania w wąskim paśmie
światła w zależności od rodzaju podłączonego endoskopu.
19.
Ilość dowolnie programowalnych przycisków funkcyjnych na
procesorze – 2, na klawiaturze – 4.
20.
Możliwość kalibracji w sposób automatyczny balansu bieli
przyciskiem na panelu procesora.
21.
Współpraca z endoskopami EXERA posiadanymi przez
pracownię oraz ENDOBASE – odpowiednie przygotowanie
2
procesora w moduł sterujący Endobase oraz kable
umożliwiające podłączenie posiadanych endoskopów
*należy wypełnić
Pozycja 2: Źródło światła ksenonowe – 3 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Lampa Ksenon 300 Watt
2.
Optyczny filtr wąskiego pasma światła umieszczony w źródle
światła, wycinający widmo światła odpowiedzialne za kolor
czerwony.
3.
Zapasowa żarówka Halogen włączana automatycznie w razie
awarii lampy głównej – 35 W.
4.
Automatyczna regulacja mocy światła
5.
Ręczna regulacja mocy światła +/- 8 stopni
6.
Możliwość włączenia lub wyłączenia żarówki przyciskiem na
panelu urządzenia.
7.
Insuflacja powietrza 0-3 stopni
8.
Możliwość podłączenia endoskopów EXERA posiadanych przez
pracownię
9.
Możliwość podłączenia wybranych endoskopów przy pomocy
jednego konektora.
*należy wypełnić
3
Pozycja 3: Monitor HDTV – 3 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Rozdzielczość 1920x1080 pikseli
2.
Przekątna ekranu –26”
3.
Rodzaj matrycy- LED
4.
Stosunek proporcji obrazu - 16:9
5.
Wejścia: 3G SDI, DVI
6.
Standard uchwytu VESA: 100 mm
*należy wypełnić
Pozycja 4: Wózek endoskopowy z uchwytem na butlę CO2 – 1 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
4
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Podstawa jezdna z blokadą dwóch kół
2.
Wieszak na dwa endoskopy
3.
Możliwość umieszczenia wieszaka z lewej lub prawej strony
wózka
4.
Przegubowe ramię umożliwiające manipulację ramieniem –
góra, dół, lewo, prawo. Umożliwia położenie monitora poza
obrysem wózka.
5.
Transformator separujący umożliwiający podłączenie 12 szt.
urządzeń
6.
4 półki do ustawienia urządzeń z możliwością regulacji
wysokości dwóch z nich
7.
Szerokość użytkowa półek: górna: 409 mm, środkowe: 473
mm, dolna: 617 mm
8.
Uchwyt na butlę CO2
*należy wypełnić
Pozycja 5: Wózek endoskopowy – 2 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
5
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Podstawa jezdna z blokadą dwóch kół
2.
Wieszak na dwa endoskopy
3.
Możliwość umieszczenia wieszaka z lewej lub prawej strony
wózka
4.
Przegubowe ramię umożliwiające manipulację ramieniem –
góra, dół, lewo, prawo. Umożliwia położenie monitora poza
obrysem wózka.
5.
Transformator separujący umożliwiający podłączenie 12 szt.
urządzeń
6.
4 półki do ustawienia urządzeń z możliwością regulacji
wysokości dwóch z nich
7.
Szerokość użytkowa półek: górna: 409 mm, środkowe: 473
mm, dolna: 617 mm
*należy wypełnić
Pozycja 6: Pompa irygacyjna Water Jet – 2 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
6
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Funkcja płukania przez kanał roboczy lub dodatkowy kanał
Water Jet endoskopu
2.
Możliwość podłączenia do oferowanego wózka endoskopowego
3.
Możliwość sterowania za pomocą sterownika nożnego jak i
sterowanie przyciskiem z głowicy endoskopu
4.
Regulacja mocy przepływu – 9 stopni
5.
Maksymalny przepływ 700>750 ml/min.
6.
Pojemnik na wodę
*należy wypełnić
Pozycja 7: System insuflacji CO2 – 2 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Kompaktowy rozmiar umożliwiający ustawienie na wózku
endoskopowym.
2.
Regulowany system podawania gazu
7
3.
Trzy stopnie ustawienia czasu podawania gazu: Long, Short,
OFF (brak limitu)
4.
Butelka woda-gaz kompatybilna ze źródłem światła EXERA
umożliwiając insuflację CO2
5.
Zestaw z butelką CO2 kompatybilną z posiadanymi źródłami
światła CLV-180, oraz 2 szt zaworków przeznaczonych do CO2
kompatybilnych z endoskopami serii EXERA
*należy wypełnić
Pozycja 8: Wideogastroskop – 2 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Wideogastroskop HDTV1080p
Obrazowanie w standardzie HDTV1080
2.
Obrazowanie w wąskim paśmie światła realizowanym poprzez
filtr optyczny oraz cyfrowy.
3.
Grubość całej sondy endoskopowej – 9,2 mm
4.
Kanał roboczy – 2,8 mm
5.
Głębia ostrości już od 2 mm do 100 mm
6.
Zginanie końcówki Endoskopu min: G: 210°, D:90°, L:100°,
P:100°
8
7.
Pole widzenia – min. 140°
8.
Kanał irygacyjny – Water Jet
9.
Ilość przycisków dowolnie programowalnych
do sterowania
funkcjami procesora - 4
*należy wypełnić
Pozycja 9: Wideogastroskop zabiegowy HDTV – 1 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Wideogastroskop zabiegowy HDTV
Obrazowanie w standardzie HDTV1080
2.
Średnica kanału roboczego - 3,7 mm
3.
Średnica zewnętrzna wziernika - 10,9 mm
4.
Średnica końcówki endoskopu - 10,0 mm
5.
Głębia ostrości: 2-100 mm
6.
Kąt obserwacji 140°
7.
Kąty zginania końcówki G min: 210°, D:90°, L:100°, P:100°
8.
Ilość przycisków w głowicy endoskopu ,dowolnie
programowalnych do sterowania funkcjami procesora - 4 szt
9
9.
Kanał Water Jet
*należy wypełnić
Pozycja 10: Wideogastroskop ultracienki – 1 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Wideogastroskop ultracienki
Obrazowanie na wyjściu kompatybilnego procesora w
standardzie HDTV1080
2.
Obrazowanie w wąskim paśmie światła realizowanym
równolegle poprzez filtr optyczny umieszczony w źródle światła
oraz cyfrowy.
3.
Grubość sondy endoskopowej –5,8 mm
4.
Grubość końcówki sondy endoskopowej – 5,4 mm
5.
Kanał roboczy – 2,2 mm
6.
Głębia ostrości: 3-100 mm
7.
Zginanie końcówki Endoskopu min: G: 210°, D:90°, L:100°,
P:100°
8.
Pole widzenia – 140°
9.
Ilość
przycisków
do
sterowania
funkcjami
procesora – 4
*należy wypełnić
10
endoskopu
i
Pozycja 11: Wideokolonoskop – 3 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Wideokolonoskop HDTV1080p
Obrazowanie w standardzie HDTV1080
2.
Obrazowanie w wąskim paśmie światła realizowanym poprzez
filtr optyczny oraz cyfrowy.
3.
Grubość sondy endoskopowej – 12,8 mm
4.
Grubość końcówki sondy endoskopowej – 13,2 mm
5.
Kanał roboczy – 3,7 mm
6.
Głębia ostrości 2-100 mm
7.
Zginanie końcówki Endoskopu: min. G: 180°, D:180°, L:160°,
P:160°
8.
Pole widzenia – 170°
9.
Kanał irygacyjny Water Jet
10.
2 aparaty długie 1680 mm
1 krótki 1330
*należy wypełnić
11
Pozycja 12: Wideoduodenoskop – 2 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Standard sygnału na wyjściu procesora HDTV1080i
2.
Średnica kanału - 4,2 mm
3.
Średnica zewnętrzna sondy 11,3
4.
Średnica końcówki: 13,7 mm
5.
Dowolnie programowalne przyciski endoskopowe - 4
6.
Długość robocza sondy 1240 mm
7.
Odchylenie końcówki:
Góra/dół min. 120°/90°
Prawo/Lewo min 90°/110
8.
Pole widzenia 100°
9.
Kąt nachylenia optyki – 5°
*należy wypełnić
12
Pozycja 13: System opisywania i archiwizacji obrazów – 4 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Stacja robocza przechwytująca obrazy (zdjęcia) z torów
wizyjnych
2.
Oprogramowanie umożliwiające opisywanie badań
3.
Interfejs programu w języku polskim z możliwością
4.
Terminarz do prowadzenia zapisów badań edycji
5.
Terminarz do prowadzenia zapisów badań
6.
Elektroniczna historia pacjenta w postaci połączonych
rekordów z możliwością nagrania na nośniki CD, DVD
7.
Łatwe wyszukiwanie pacjentów po polach: PESEL, Nazwisko,
Imię, data urodzenia, itp.
8.
Sterowanie zapisem obrazów bezpośrednio z głowicy
endoskopu (w tym posiadanych systemów EXERA) w czasie
rzeczywistym
9.
Edycja zdjęć bezpośrednio po zabiegu
10.
Eksport oraz import w znanych formatach: BMP, JPG, PNG
11.
Możliwość nagrywania notatek głosowych połączonych z
elektroniczną historią pacjenta
13
12.
Zaznaczanie na schemacie anatomicznym miejsca zrobienia
zdjęcia oraz pobrania wycinków
13.
Kontrola ilości badań wykonanych przez personel oraz
endoskop
14.
Tworzenie raportów z badań w oparciu o bloki tekstowe z
możliwością: Edycji bloków, tworzenia własnych terminologii w
języku polskim, wyborem zdjęć zarejestrowanych podczas
badania
15.
Zestawienie statystyczne rodzajów badań, ilości schorzeń,
liczenie kosztów badań, instytucji kierujących
16.
Możliwość rozbudowy o integrację z HISem (HL7) oraz PACS
(DICOM3)
17.
Możliwość rozbudowy o funkcję kontroli dezynfekcji mytych
endoskopów
18.
Konfiguracja poziomu dostępu do programu dla każdego
użytkownika
*należy wypełnić
Pozycja 14: Serwer macierzowy – 1 szt.
l.p.
Opis
1.
Wytwórca
2.
Nazwa – model/typ
3.
Kraj pochodzenia
4.
Rok produkcji 2015
A. ZESTAWIENIE GRANICZNYCH PARAMETRÓW TECHNICZNO-UŻYTKOWYCH
L.p.
Parametry wymagane
Parametry oferowany*
(podać nr strony w
załączonych materiałach
informacyjnych
potwierdzających spełnienie
parametru)
1.
Serwer macierzowy w standardzie RAID 5 łączący posiadaną
bazę pacjentów na stanowiskach Endobase z nowymi
14
stanowiskami z systemem podtrzymywania napięcia w
przypadku zaniku zasilania w sieci ogólnej
*należy wypełnić
Wykonawca oświadcza, że oferowany powyżej wyspecjalizowany sprzęt medyczny i wszystkie jego
podzespoły są fabrycznie nowe, nie używane, nie były przedmiotem wystaw i prezentacji, a po
dostarczeniu i zamontowaniu przez Wykonawcę będą gotowe do pracy zgodnie z przeznaczeniem bez
dodatkowych zakupów i dostaw.
Wykonawca zobowiązany jest do podania parametrów w jednostkach wskazanych w niniejszej tabelce.
Zaoferowane powyżej parametry wymagane muszą być potwierdzone w dołączonych do ofert
materiałach
informacyjnych
producenta
lub
autoryzowanego
dystrybutora
oferowanego
urządzenia.
W
przypadku
pojedynczych
parametrów,
nie
występujących
w
materiałach
firmowych,
Zamawiający dopuszcza oświadczenie producenta.
Część B: FORMULARZ CENOWY
Lp.
Nazwa sprzętu
Ilość
Cena
Wartość
jednostkowa
netto
Zestawy
do
endoskopii
przewodu
pokarmowego
z
niezbędnym wyposażeniem:
1.
2.
3.
4.
Procesor obrazu HDTV
3 szt.
Źródło światła ksenonowe
3 szt.
Monitor HDTV
3 szt.
Wózek
endoskopowy
z
1 szt.
uchwytem na butlę CO2
5.
Wózek endoskopowy
2 szt.
15
brutto
netto
brutto
VAT
6.
7.
8.
9.
Pompa irygacyjna Water Jet
2 szt.
System insuflacji CO2
2 szt.
Wideogastroskop
2 szt.
Wideogastroskop
zabiegowy
1 szt.
HDTV
10.
11.
12.
Wideogastroskop ultracienki
1 szt.
Wideokolonoskop
3 szt.
Wideoduodenoskop
2 szt.
13. System
opisywania
i
4 szt.
archiwizacji obrazów
14.
Serwer macierzowy
1 szt.
Wartość pakietu:
dnia
/podpis i pieczątka upoważnionego
przedstawiciela /
16
