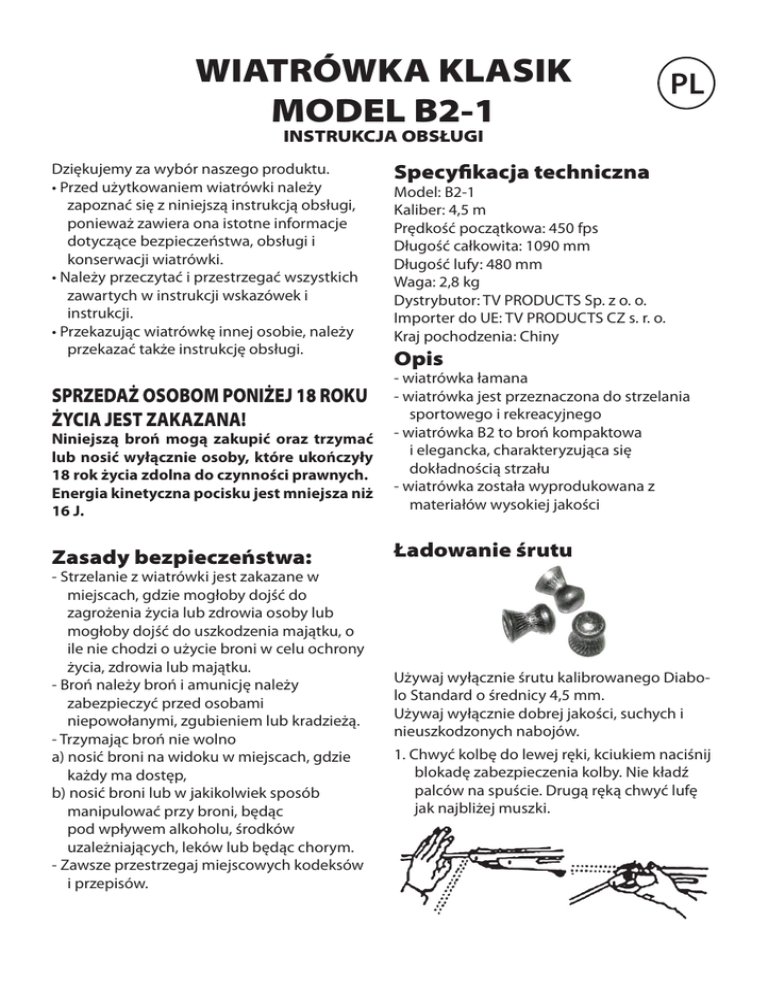

WIATRÓWKA KLASIK
MODEL B2-1
PL
INSTRUKCJA OBSŁUGI
Dziękujemy za wybór naszego produktu.
• Przed użytkowaniem wiatrówki należy
zapoznać się z niniejszą instrukcją obsługi,
ponieważ zawiera ona istotne informacje
dotyczące bezpieczeństwa, obsługi i
konserwacji wiatrówki.
• Należy przeczytać i przestrzegać wszystkich
zawartych w instrukcji wskazówek i
instrukcji.
• Przekazując wiatrówkę innej osobie, należy
przekazać także instrukcję obsługi.
Specyfikacja techniczna
Model: B2-1
Kaliber: 4,5 m
Prędkość początkowa: 450 fps
Długość całkowita: 1090 mm
Długość lufy: 480 mm
Waga: 2,8 kg
Dystrybutor: TV PRODUCTS Sp. z o. o.
Importer do UE: TV PRODUCTS CZ s. r. o.
Kraj pochodzenia: Chiny
Opis
Niniejszą broń mogą zakupić oraz trzymać
lub nosić wyłącznie osoby, które ukończyły
18 rok życia zdolna do czynności prawnych.
Energia kinetyczna pocisku jest mniejsza niż
16 J.
- wiatrówka łamana
- wiatrówka jest przeznaczona do strzelania
sportowego i rekreacyjnego
- wiatrówka B2 to broń kompaktowa
i elegancka, charakteryzująca się
dokładnością strzału
- wiatrówka została wyprodukowana z
materiałów wysokiej jakości
Zasady bezpieczeństwa:
Ładowanie śrutu
SPRZEDAŻ OSOBOM PONIŻEJ 18 ROKU
ŻYCIA JEST ZAKAZANA!
- Strzelanie z wiatrówki jest zakazane w
miejscach, gdzie mogłoby dojść do
zagrożenia życia lub zdrowia osoby lub
mogłoby dojść do uszkodzenia majątku, o
ile nie chodzi o użycie broni w celu ochrony
życia, zdrowia lub majątku.
- Broń należy broń i amunicję należy
zabezpieczyć przed osobami
niepowołanymi, zgubieniem lub kradzieżą.
- Trzymając broń nie wolno
a) nosić broni na widoku w miejscach, gdzie
każdy ma dostęp,
b) nosić broni lub w jakikolwiek sposób
manipulować przy broni, będąc
pod wpływem alkoholu, środków
uzależniających, leków lub będąc chorym.
- Zawsze przestrzegaj miejscowych kodeksów
i przepisów.
Używaj wyłącznie śrutu kalibrowanego Diabolo Standard o średnicy 4,5 mm.
Używaj wyłącznie dobrej jakości, suchych i
nieuszkodzonych nabojów.
1. Chwyć kolbę do lewej ręki, kciukiem naciśnij
blokadę zabezpieczenia kolby. Nie kładź
palców na spuście. Drugą ręką chwyć lufę
jak najbliżej muszki.
specjalnym olejem do konserwacji lub
olejem w sprayu. Nadmiar oleju wytrzyj
ściereczką.
0 Regularnie stosuj kilka kropel smaru
rozprowadzając go na elementach
ruchomych dolnego naciągu oraz na tłoku.
0 Regularnie sprawdzaj trwałość mocowania
wszystkich elementów.
0 Kolbę czyść suchą ściereczką.
0 Otwór lufy regularnie czyść wycierając go
do suchą ściereczką naciągniętą na wycior.
Czyść do momentu, aż ściereczka będzie
czysta. Uważaj, żeby nie uszkodzić wylotu
lufy.
0 W przypadku silnego zabrudzenia czyść
szczoteczką zamoczoną w oleju lub w
specjalnym środku czyszczącym do broni.
Na koniec wytrzyj do sucha ściereczką
naciągniętą na wycior. Uważaj, żeby nie
uszkodzić wylotu lufy.
0 Regularna konserwacja broni przedłuży jej
żywotność.
2. Lufę naciągaj do dołu aż do momentu,
kiedy wyraźnie wyczuje i usłyszy się jej
zatrzaśnięcie w dolnym położeniu. Lufa
zostanie w dolnym położeniu.
3. Lewą ręką włóż śrut do lufy. Następnie
trzymając za przednią część lufy ruchem
w górę złożyć ją, aż do momentu jej
zatrzaśnięcia.
Przechowywanie broni
Oddanie strzału
Upewnij się, czy na drodze strzału ani w jej
pobliżu nie ma osób i zwierząt, ani czy nic nie
znajdzie się tam w momencie strzału.
1. Podczas strzelania trzymaj kolbę w prawej
ręce, palec wskazujący na spuście.
Następnie umieść kolbę pod prawą
pachą, dzięki czemu broń jest dobrze
unieruchomiona.
2. Przyłóż lufę do policzka (prawego) i prawym
okiem patrz przez muszkę na cel. Teraz
możesz nacisnąć na spust i wystrzelić.
Ostrzeżenie:
Nie wywieraj nacisku na sprężynę zbyt długo.
Nigdy nie strzelaj z broni na sucho (bez załadowanego śrutu).
Konserwacja broni
0 Przed użyciem zetrzyj środek konserwujący,
którym pokryta jest broń. Po powrocie
z każdego strzelania, przed odłożeniem
broni na miejsce należy ponownie natrzeć
delikatnie wszystkie elementy zewnętrzne
0 Broń trzymaj nie nabitą a w bezpiecznym
miejscu niedostępnym dla dzieci.
0 Amunicję trzymaj w zamkniętym miejscu
poza zasięgiem dzieci.
0 Broń trzymaj w suchym miejscu, z dala od
kurzu.
INFORMACJE DOTYCZĄCE
BEZPIECZEŃSTWA
OSTRZEŻENIE! NIEPRZESTRZEGANIE NINIEJSZYCH INSTRUKCJI MOŻE DOPROWADZIĆ
DO POWAŻNEGO A NAWET ŚMIERTELNEGO
ZRANIENIA OSÓB LUB USZKODZENIEM
MAJĄTKU!
- Niewłaściwe oraz niedbałe obchodzenie się
z bronią może skutkować nieumyślnym wystrzałem w niezamierzonym kierunku. Wiatrówka nie jest zabawką. Przy jej eksploatacji
należy zachować szczególną ostrożność.
- W żaden sposób nie przerabiaj ani nie naprawiaj broni. Wszelkie modyfikacje broni mogą
być dokonywane tylko i wyłącznie przez specjalistów. Nieumiejętne obchodzenie się z
bronią mogą doprowadzić do przypadkowego wystrzału lub uszkodzić broń.
PL 2
- Używaj wyłącznie kalibrowanego śrutu Standard o średnicy 4,5 mm. Nigdy nie używaj
innej lub uszkodzonej amunicji. Używaj wyłącznie dobrej jakości, suchych i nieuszkodzonych nabojów.
- Nigdy nie używaj broni, która jawi oznaki korozji.
W przypadku posługiwania się bronią niezgodnie z jej przeznaczeniem i opisem w instrukcji,
sprzedawca ani producent nie biorą odpowiedzialności za ewentualne szkody, obrażenia,
uszkodzenia broni lub obrażenia użytkownika.
Broń została sprawdzona w fabryce. Dostarczona broń jest nienaładowana. W przypadku
stwierdzenia po zakupieniu jakichkolwiek wad
lub uszkodzeń, broni nie należy używać.
W takiej sytuacji należy skontaktować się ze
sprzedawcą lub autoryzowanym punktem serwisowym.
Pamiętaj:
upewnij się, że na drodze strzału ani w jej
pobliżu nie ma osób i zwierząt, ani czy nic nie
znajdzie się w momencie strzału. Pamiętaj,
że amunicja może minąć cel i trafić osoby
znajdujące się w pobliżu.
- Nigdy nie strzelaj do wody.
- Nigdy nie strzelaj w kierunków twardych
przedmiotów jak kamień itp.
- Chroń broń przez przypadkowym zrzuceniem
lub uderzeniem. Jeżeli przez przypadek
dojdzie do upuszczenia lub uderzenia
wiatrówki, broni nie używaj. W takim
przypadku skontaktuj się z autoryzowanym
punktem serwisowym.
- Wszelkie naprawy mogą być przeprowadzane
wyłącznie przez wykwalifikowanych
pracowników autoryzowanego punktu
serwisowego.
- Zawsze traktuj broń jak naładowaną, sprawną
i gotową do strzału.
- Zawsze kieruj lufę w bezpieczne miejsce.
Nigdy nie kieruj broni tam, gdzie nie chcesz
strzelać.
- Nigdy nie wierz innej osobie, że broń nie jest
nabita.
- Nigdy nie celuj i nie strzelaj, jeżeli kolba
nie znajduje się w prawidłowej pozycji.
Nieprzestrzeganie tego zalecenia grozi
uszkodzeniem broni oraz obrażeniami.
- Nigdy nie zostawiaj broni bez dozoru. Zawsze
trzymaj bron w miejscu zabezpieczonym
przed kradzieżą, z dala od dzieci.
- Nie obsługuj broni, jeżeli jesteś zmęczony,
śpiący lub pod wpływem alkoholu,
narkotyków lub leków.
- Nigdy nie pij alkoholu ani nie zażywaj
żadnych narkotyków, jeżeli masz zamiar
strzelać.
- Nigdy nie kładź palca na spuście, jeżeli nie
chcesz strzelać i nie jesteś przygotowany do
strzału.
- Nigdy nie noś broni trzymając palec na
spuście.
- Przed naładowaniem broni sprawdź, czy w
lufie broni nic nie tkwi.
- Zanim wycelujesz w tarczę i oddasz strzał
PL 3
Schemat
1 zamknięcie tulejki
2 tulejka
3 prowadzenie sprężyny
4 sprężyna tłoka
5 tłok
6 uszczelnienie tłoka
7 tulejka
8 zabezpieczenie
9 podkładka
10 śruba zabezpieczająca
11 śruba łącząca
12 śruba łącząca
13 śruba blokady
14 prowadzenie sprężyny
blokady
15 blokada
16 O-ring
17 podpórka celownika
18 celownik
19 śruba
20 śruba klapki
21 kołek celownika
22 podkładka metalowa
23 śruba boczna
24 lufa
25 muszka
26 szczerbinka
27 Spust
28 Sprężyna spustu
29 kołek – blokada
spustu
30 kołek dźwigni
napinającej
31 dźwignia napinająca
32 śruba trzewika– 2x
33 trzewik
34 podkładka trzewika
35 kolba
36 śruba kabłąka spustu
37 kabłąk spustu
38 tylnia śruba kolby
39 podkładka wachlarzowa 2x
PL 4
40 przednia śruba kolby
2x
41 osłona muszki
42 klapka celownika
43 podpórka celownika
44 śruba
