Pamiętaj:
- Nigdy nie noś broni trzymając palec
na spuście.
- Przed naładowaniem broni sprawdź,
czy w lufie broni nic nie tkwi.
- Zanim wycelujesz w tarczę i oddasz
strzał upewnij się, że na drodze strzału
ani w jej pobliżu nie ma osób i zwierząt,
ani czy nic nie znajdzie się w momencie
strzału. Pamiętaj, że amunicja może
minąć cel i trafić osoby znajdujące się
w pobliżu.
- Nigdy nie strzelaj do wody.
- Nigdy nie strzelaj w kierunków
twardych przedmiotów jak kamień itp.
- Chroń broń przez przypadkowym
zrzuceniem lub uderzeniem.
Jeżeli przez przypadek dojdzie do
upuszczenia lub uderzenia wiatrówki,
broni nie używaj. W takim przypadku
skontaktuj się z autoryzowanym
punktem serwisowym.
- Wszelkie naprawy mogą być
przeprowadzane wyłącznie przez
wykwalifikowanych pracowników
autoryzowanego punktu serwisowego.
- Zawsze traktuj broń jak naładowaną,
sprawną i gotową do strzału.
- Zawsze kieruj lufę w bezpieczne
miejsce. Nigdy nie kieruj broni tam,
gdzie nie chcesz strzelać.
- Nigdy nie wierz innej osobie, że broń
nie jest nabita.
- Nigdy nie celuj i nie strzelaj, jeżeli
kolba nie znajduje się w prawidłowej
pozycji. Nieprzestrzeganie tego
zalecenia grozi uszkodzeniem broni
oraz obrażeniami.
- Nigdy nie zostawiaj broni bez dozoru.
Zawsze trzymaj bron w miejscu
zabezpieczonym
przed kradzieżą, z dala od dzieci.
- Nie obsługuj broni, jeżeli jesteś
zmęczony, śpiący lub pod wpływem
alkoholu, narkotyków lub leków.
- Nigdy nie pij alkoholu ani nie zażywaj
żadnych narkotyków, jeżeli masz
zamiar strzelać.
- Nigdy nie kładź palca na spuście,
jeżeli nie chcesz strzelać i nie jesteś
przygotowany do strzału.

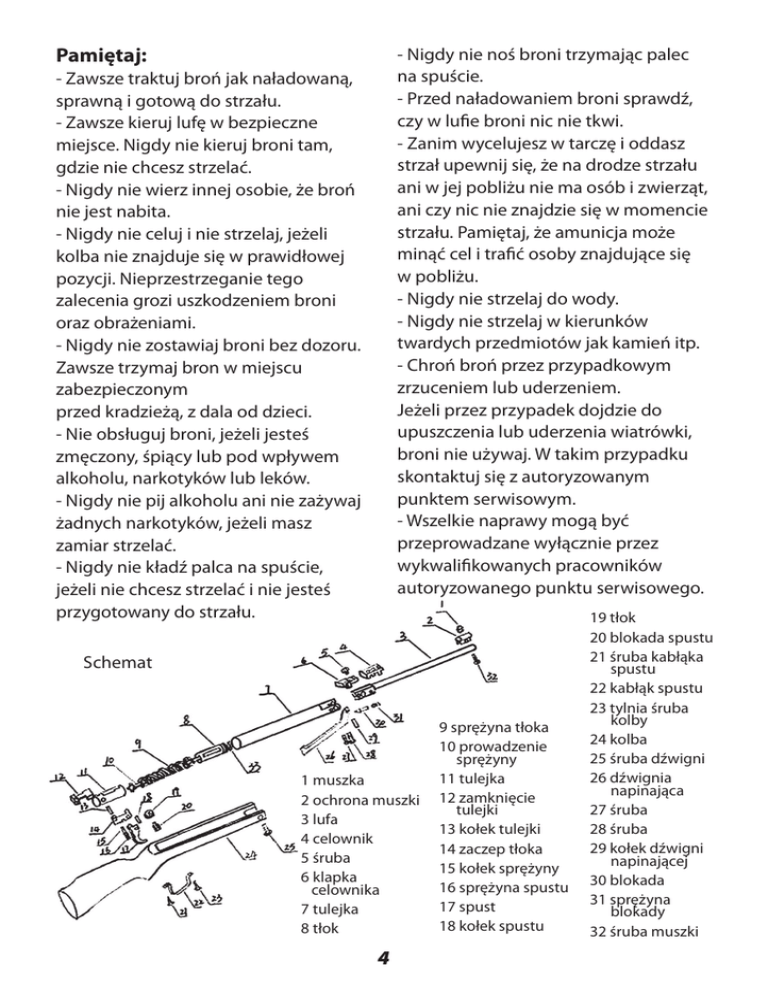

Schemat
1 muszka
2 ochrona muszki
3 lufa
4 celownik
5 śruba
6 klapka
celownika
7 tulejka
8 tłok
4
9 sprężyna tłoka
10 prowadzenie
sprężyny
11 tulejka
12 zamknięcie
tulejki
13 kołek tulejki
14 zaczep tłoka
15 kołek sprężyny
16 sprężyna spustu
17 spust
18 kołek spustu
19 tłok
20 blokada spustu
21 śruba kabłąka
spustu
22 kabłąk spustu
23 tylnia śruba
kolby
24 kolba
25 śruba dźwigni
26 dźwignia
napinająca
27 śruba
28 śruba
29 kołek dźwigni
napinającej
30 blokada
31 sprężyna
blokady
32 śruba muszki
WIATRÓWKA PROFI MODEL B10-1
INSTRUKCJA OBSŁUGI
Dziękujemy za wybór i zakup
naszego produktu.
Przed użytkowaniem wiatrówki
należy zapoznać się z niniejszą
instrukcją obsługi, ponieważ
zawiera ona istotne informacje
dotyczące
bezpieczeństwa,
obsługi i konserwacji wiatrówki.
Należy przeczytać i przestrzegać
wszystkich zawartych w instrukcji
wskazówek.
Przekazując
wiatrówkę innej osobie, należy
przekazać także instrukcję obsługi.
Trzymając broń nie wolno
a) nosić broni na widoku w
miejscach, gdzie każdy ma dostęp,
b) nosić broni lub w jakikolwiek
sposób manipulować przy broni,
będąc pod wpływem alkoholu,
środków uzależniających, leków
lub będąc chorym.
- Zawsze przestrzegaj miejscowych
kodeksów i przepisów
Specyfikacja techniczna
Model:
B10-1
Kaliber:
4,5m
Długość:
1030mm
Długość lufy:
435mm
Prędkość początkowa:
480fps
Waga:
2,7kg
Dystrybutor: TV PRODUCTS Sp. z o. o.
Importer do UE: TV PRODUCTS CZ s. r. o.
Kraj pochodzenia: Chiny
SPRZEDAŻ OSOBOM PONIŻEJ 18
ROKU ŻYCIA JEST ZAKAZANA!
Niniejszą broń mogą zakupić oraz
trzymać lub nosić wyłącznie osoby,
które ukończyły 18 rok życia,
zdolne do czynności prawnych.
Energia kinetyczna pocisku jest
mniejsza niż 16 J.
Zasady bezpieczeństwa:
- Strzelanie z wiatrówki jest
zakazane w miejscach, gdzie
mogłoby dojść do zagrożenia życia
lub zdrowia ludzi lub mogłoby
dojść do uszkodzenia majątku,
o ile nie chodzi o użycie broni w
celu ochrony życia, zdrowia lub
majątku.
- Broń i amunicję należy
zabezpieczyć przed osobami
niepowołanymi, zgubieniem lub
kradzieżą.
Opis
- wiatrówka łamana
- wiatrówka jest przeznaczona
do strzelania sportowego i
rekreacyjnego
- wiatrówka B10 to broń
kompaktowa i elegancka,
charakteryzująca się dokładnością
strzału
- wiatrówka została
wyprodukowana z materiałów
wysokiej jakości
1
Ładowanie śrutu
Używaj
wyłącznie
śrutu
kalibrowanego Diabolo Standard o
średnicy 4,5 mm.
Używaj wyłącznie dobrej jakości,
suchych
i
nieuszkodzonych
nabojów.
4. Wciśnij blokadę zabezpieczenia.
Broń jest przygotowana do oddania
strzału.
Następnie trzymając za przednią
1. Chwyć kolbę do lewej ręki,
kciukiem
naciśnij
blokadę
zabezpieczenia kolby. Nie kładź
palców na spuście. Drugą ręką
chwyć lufę jak najbliżej muszki. Lufę
naciągaj do dołu aż do momentu,
kiedy wyraźnie wyczuje się jej
zatrzaśnięcie w dolnym położeniu.
Lufa zostanie w dolnym położeniu.
blokada
część lufy ruchem w górę złożyć ją,
aż do momentu jej zatrzaśnięcia
Upewnij się, czy na drodze strzału
ani w jej pobliżu nie ma osób i
zwierząt, ani czy nic nie znajdzie się
tam w momencie strzału.
1. Podczas strzelania trzymaj lufę
w prawej ręce, palec wskazujący
na spuście. Lewa ręka na kolbie.
Następnie umieść kolbę pod prawą
pachą, dzięki czemu broń jest
dobrze unieruchomiona.
2. Przyłóż lufę do policzka (prawego)
i prawym okiem patrz przez muszkę
na cel. Teraz możesz nacisnąć na
spust i wystrzelić
2. Lewą ręką włóż śrut do lufy.
UWAGA:
3. Następnie trzymając za przednią
część lufy ruchem w górę złóż ją, aż
do momentu jej zatrzaśnięcia.
Nie wywieraj nacisku na sprężynę
zbyt długo. Nigdy nie strzelaj z
broni na sucho (bez załadowanego
śrutu).
2
Konserwacja broni
Przed użyciem zetrzyj środek
konserwujący, którym pokryta
jest broń. Po powrocie z każdego
strzelania, przed odłożeniem broni
na miejsce należy ponownie natrzeć
delikatnie wszystkie elementy
zewnętrzne specjalnym olejem do
konserwacji lub olejem w sprayu.
Nadmiar oleju wytrzyj ściereczką.
Regularnie stosuj kilka kropel smaru
rozprowadzając go na elementach
ruchomych dolnego naciągu oraz
na tłoku.
Regularnie sprawdzaj trwałość
mocowania wszystkich elementów.
Kolbę czyść suchą ściereczką.
Otwór lufy regularnie czyść
wycierając go do suchą ściereczką
naciągniętą na wycior. Czyść do
momentu, aż ściereczka będzie
czysta. Uważaj, żeby nie uszkodzić
wylotu lufy.
W przypadku silnego zabrudzenia
czyść szczoteczką zamoczoną w
oleju lub w specjalnym środku
czyszczącym do broni. Na koniec
wytrzyj do sucha ściereczką
naciągniętą na wycior. Uważaj, żeby
nie uszkodzić wylotu lufy.
Regularna
konserwacja
broni
przedłuży jej żywotność.
poza zasięgiem dzieci. Broń trzymaj
w suchym miejscu, z dala od kurzu.
INFORMACJE DOTYCZĄCE
BEZPIECZEŃSTWA
OSTRZEŻENIE!
NIEPRZESTRZEGANIE
NINIEJSZYCH INSTRUKCJI MOŻE
DOPROWADZIĆ DO POWAŻNEGO
A NAWET ŚMIERTELNEGO
ZRANIENIA OSÓB LUB
USZKODZENIEM MAJĄTKU!
Niewłaściwe
obchodzenie
się z bronią może skutkować
nieumyślnym
wystrzałem
.
Wiatrówka nie jest zabawką. Przy
jej eksploatacji zawsze należy
zachować szczególną ostrożność.
- Broni w żaden sposób nie
przerabiaj ani nie naprawiaj - możesz
uszkodzić broń lub kogoś zranić.
Wszelkie modyfikacje broni mogą
być dokonywane tylko i wyłącznie
przez specjalistów.
- Używaj wyłącznie kalibrowanego
śrutu Standard o średnicy 4,5
mm. Nigdy nie używaj innej lub
uszkodzonej amunicji.
- Nigdy nie używaj broni, która jawi
oznaki korozji.
W
przypadku
posługiwania
się bronią niezgodnie z jej
przeznaczeniem i opisem w
instrukcji, sprzedawca ani producent
nie biorą odpowiedzialności za
ewentualne szkody i obrażenia.
Przechowywanie broni
Broń trzymaj nie nabitą,
w bezpiecznym miejscu
niedostępnym dla dzieci. Amunicję
trzymaj w zamkniętym miejscu
3
