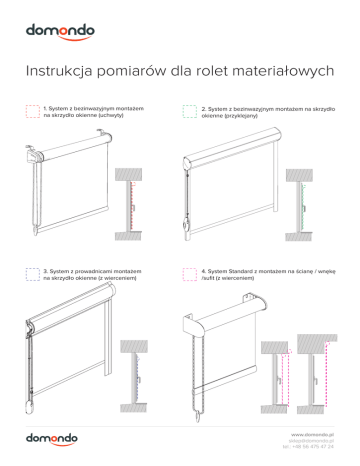

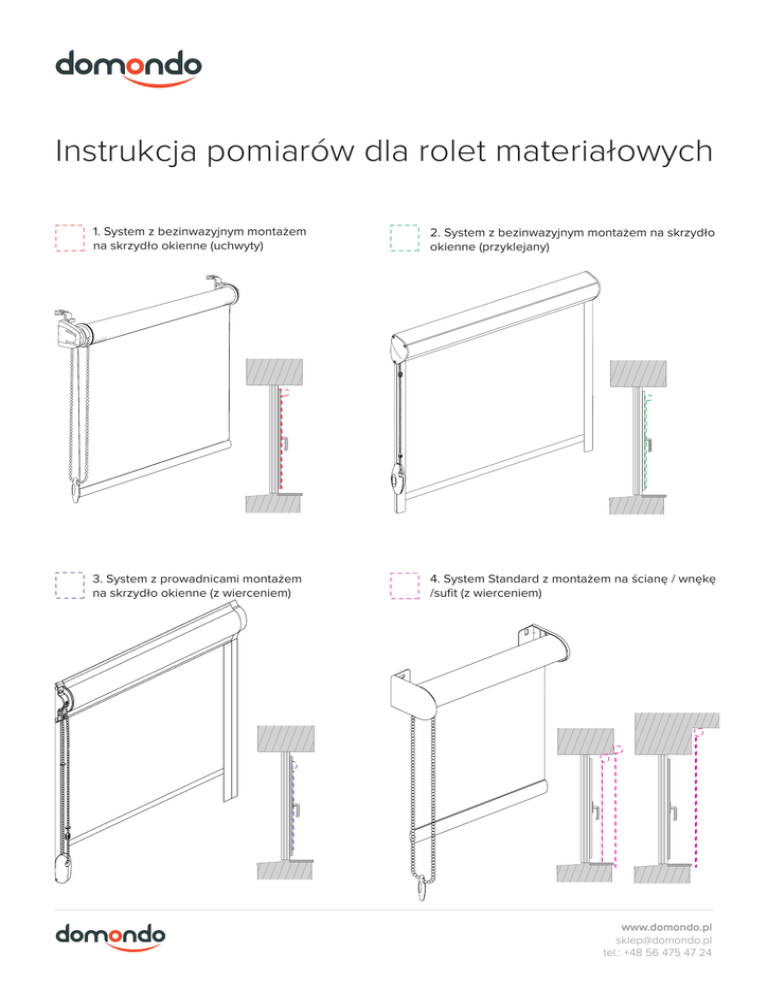

Instrukcja pomiarów dla rolet materiałowych
1. System z bezinwazyjnym montażem
na skrzydło okienne (uchwyty)
2. System z bezinwazyjnym montażem na skrzydło
okienne (przyklejany)
3. System z prowadnicami montażem
na skrzydło okienne (z wierceniem)
4. System Standard z montażem na ścianę / wnękę
/sufit (z wierceniem)
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
1. System z bezinwazyjnym montażem na skrzydło
okienne (uchwyty)
Pomiary dla montażu
na skrzydle okiennym
Wymiary podajemy w milimetrach (mm)
Mierząc szerokość sprawdź odległość między
krawędziami listwy przyszybowej (rys.2.).
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru powiększoną o 43mm:
szerokość = A + 43mm
Przykład:
700 + 43 = 743mm
rys.1.
Zmierz wysokość skrzydła okiennego.
Podając pożądaną wysokość w konfiguratorze
podaj wartość pomiaru powiększoną o 20mm
zapasu:
wysokość = B + 20mm
Przykład:
1400 + 20 = 1420mm
rys.2.
A
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
2. System z bezinwazyjnym montażem na skrzydło
okienne (przyklejany)
Pomiary dla montażu
na skrzydle okiennym
Wymiary podajemy w milimetrach (mm)
Zmierz odległości między krawędziami listwy
przyszybowej (rys.2.).
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru powiększoną o 20mm
(szerokość bocznych prowadnic):
szerokość = A + 20mm
Przykład:
700 + 20 = 720mm
rys.1.
Uwaga: upewnij się, że odległość pomiędzy
brzegiem listwy przyszybowej a elementami
klamki wynosi minimum 10mm (rys.3.) aby móc
zamontować prowadnicę.
Podając pożądaną wysokość w konfiguratorze
podaj wartość pomiaru powiększony o 58mm
(wysokość skrzyni):
wysokość = B + 58mm
rys.2.
rys.3.
Przykład:
1400 + 58 = 1458mm
min. 10mm
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
3. System z prowadnicami montażem na skrzydło
okienne (z wierceniem)
Pomiary dla montażu
na skrzydle okiennym
Wymiary podajemy w milimetrach (mm)
Zmierz odległości między krawędziami listwy
przyszybowej (rys.2.).
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru powiększoną o 30mm
(szerokość bocznych prowadnic):
szerokość = A + 30mm
Przykład:
700 + 30 = 730mm
rys.1.
Uwaga: upewnij się, że odległość pomiędzy
brzegiem listwy przyszybowej a elementami
klamki wynosi minimum 15mm (rys.3.) aby móc
zamontować prowadnicę.
Podając pożądaną wysokość w konfiguratorze
podaj wartość pomiaru powiększony o 68mm
(wysokość skrzyni):
wysokość = B + 68mm
Przykład:
1400 + 68 = 1468mm
rys.2.
rys.3.
min. 15mm
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
4. System Standard z montażem na ścianę / wnękę
/ sufit (z wierceniem)
Pomiary dla montażu
na ścianę
Wymiary podajemy w milimetrach (mm)
Zmierz szerokość i wysokość wnęki okiennej.
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru powiększony o co
najmniej 45mm:
szerokość = A + 45mm
Przykład:
700 + 45 = 745mm (co najmniej)
Uwaga: szerokość materiału rolety jest mniejsza
o ok 45mm od szerokości całego
konfigurowanego produktu.
Podając pożądaną wysokość w konfiguratorze
podaj wartość pomiaru powiększony o co
najmniej 57mm (40mm wysokości na montaż
wału nawojowego i 17mm listwy dociążającej):
wysokość = B + 57
Przykład:
1400 + 57 = 1457mm (co najmniej)
Uwaga: Możesz podać wartości większe niż
pomiary, według własnego uznania, jeśli chcesz
zakryć większą powierzchnię.
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
4. System Standard z montażem na ścianę / wnękę
/ sufit (z wierceniem)
Pomiary dla montażu
do wnęki
Wymiary podajemy w milimetrach (mm)
Zmierz szerokość i wysokość wnęki okiennej
(rys.1).
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru pomniejszony o co
najmniej 2mm:
szerokość = A - 2mm
Przykład:
700 - 2 = 698mm (maksymalnie)
wysokość = B
rys.1.
Pomiary dla montażu
do sufitu
Zmierz szerokość wnęki okiennej oraz wysokość
od sufitu do podstawy wnęki okiennej (rys.2.).
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiaru powiększoną o co
najmniej 45mm:
szerokość = A + 45mm
A
Przykład:
700 + 45 = 745mm (co najmniej)
B
Uwaga: szerokość materiału rolety jest mniejsza
o ok 45mm od szerokości całego
konfigurowanego produktu.
Podając pożądaną wysokość w konfiguratorze
podaj wartość pomiaru powiększony o co
najmniej 17mm (17mm listwy dociążającej):
rys.2.
wysokość = B + 17
Przykład:
1400 + 17mm = 1417mm (co najmniej)
Uwaga: Możesz podać wartości większe niż
pomiary, według własnego uznania, jeśli chcesz
zakryć większą powierzchnię.
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
