pomiar- żaluzje aluminiowe 50mm

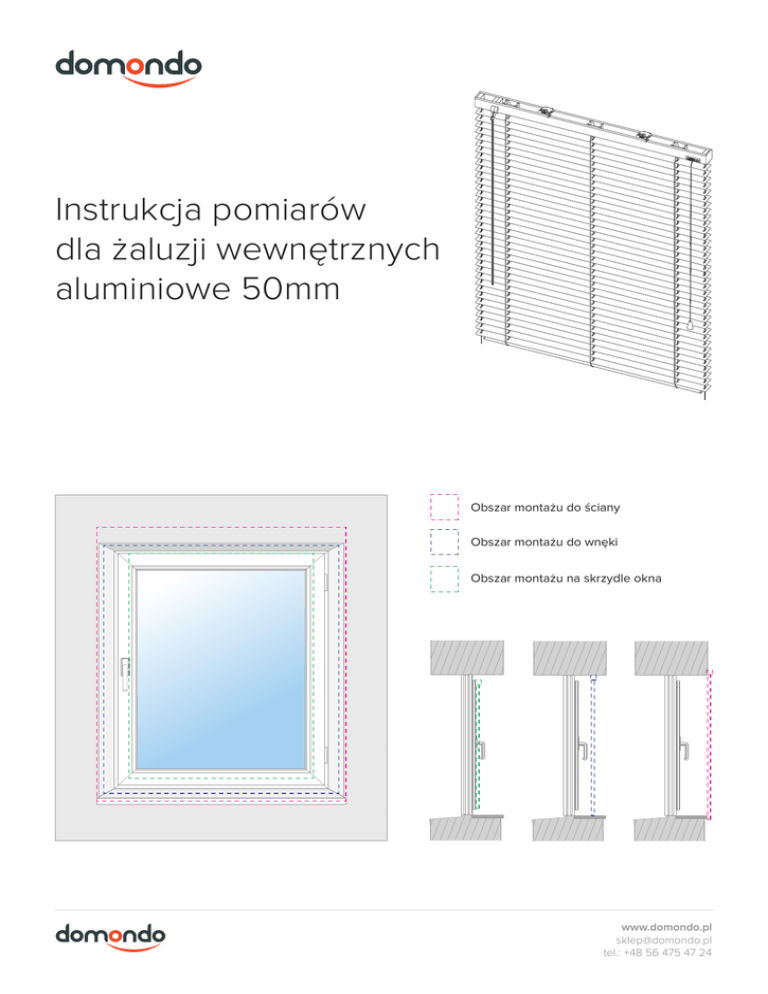

Instrukcja pomiarów
dla żaluzji wewnętrznych
aluminiowe 50mm
Obszar montażu do ściany
Obszar montażu do wnęki
Obszar montażu na skrzydle okna
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
Pomiary dla montażu
do skrzydła okiennego
Wymiary podajemy w milimetrach (mm)
W celu uzyskania jak najdokładniejszych
rozmiarów, należy zmierzyć wysokość skrzydła
okiennego oraz szerokość zakrywającą szybę,
lecz nie kolidującą z klamką (rys.2.).
A
B
Podając pożądaną szerokość w konfiguratorze
podaj wartość pomiarów:
szerokość = A
wysokość = B
rys.1.
rys.2.
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
Pomiary dla montażu
we wnęce
A
Wymiary podajemy w milimetrach (mm)
W celu uzyskania jak najdokładniejszych
rozmiarów, zalecamy zmierzyć wymiary wnęki
okiennej w co najmniej trzech miejscach, na
różnej wysokości.
B
Podając pożądaną szerokość w konfiguratorze
podaj średnią z uzyskanych pomiarów,
pomniejszoną o 2mm:
C
szerokość = min(A, B, C) - 2mm
Przykład:
min(700, 702, 701) - 2 = 701 - 2 = 699 mm
Podając pożądaną wysokość w konfiguratorze
podaj średnią z uzyskanych pomiarów,
pomniejszoną o 2mm:
wysokość = min(X, Y, Z) - 2mm
Przykład:
min(1400, 1402, 1401) - 2 = 1401 - 2 = 1399 mm
X
Y
Z
www.domondo.pl
[email protected]
tel.: +48 56 475 47 24
Pomiary dla montażu
na ścianie
A
Wymiary podajemy w milimetrach (mm)
W celu uzyskania jak najdokładniejszych
rozmiarów, zalecamy zmierzyć szerokość wnęki
okiennej w co najmniej trzech miejscach, na
różnej wysokości.
B
Podając pożądaną szerokość w konfiguratorze
podaj największy z uzyskanych pomiarów:
szerokość = max(A, B, C)
C
Przykład:
max (701, 700, 702) = 702 mm
Możesz podać szerokość większą niż pomiary,
wg własnego uznania, jeśli chcesz zakryć
większą powierzchnię.
Podając pożądaną wysokość w konfiguratorze
podaj podaj największy z uzyskanych pomiarów,
powiększoną o 75mm (wysokość osprzętu) oraz
po 50mm na każdy metr wysokości żaluzji:
wysokość =
max(A, B, C) + 75 + 0,050 * max(A, B, C)
Przykład:
X
Y
Z
max(1401, 1400, 1402) = 1402
1402 + 75 + 0,050 * 1402 = 1477 + 70 = 1547 mm
