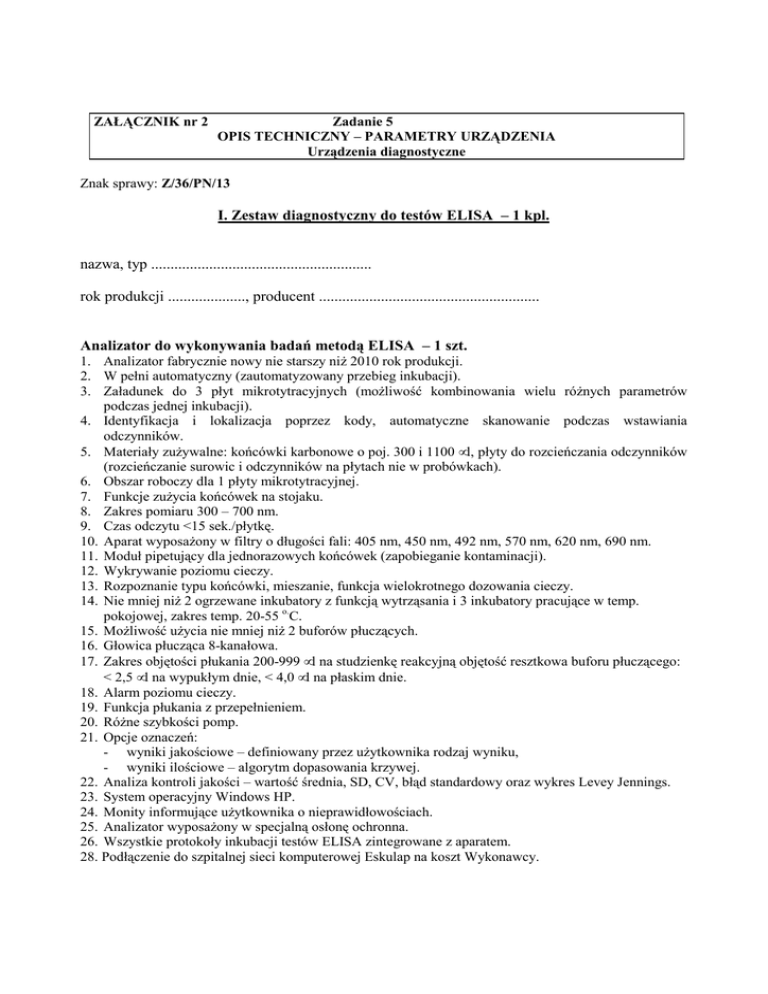

I. Zestaw diagnostyczny do testów ELISA – 1 kpl. nazwa, typ

ZAŁĄCZNIK nr 2
Zadanie 5
OPIS TECHNICZNY – PARAMETRY URZĄDZENIA
Urządzenia diagnostyczne
Znak sprawy: Z/36/PN/13
I. Zestaw diagnostyczny do testów ELISA – 1 kpl.
nazwa, typ .........................................................
rok produkcji ...................., producent .........................................................
Analizator do wykonywania badań metodą ELISA – 1 szt.
1. Analizator fabrycznie nowy nie starszy niż 2010 rok produkcji.
2. W pełni automatyczny (zautomatyzowany przebieg inkubacji).
3. Załadunek do 3 płyt mikrotytracyjnych (możliwość kombinowania wielu różnych parametrów
podczas jednej inkubacji).
4. Identyfikacja i lokalizacja poprzez kody, automatyczne skanowanie podczas wstawiania
odczynników.
5. Materiały zużywalne: końcówki karbonowe o poj. 300 i 1100 µl, płyty do rozcieńczania odczynników
(rozcieńczanie surowic i odczynników na płytach nie w probówkach).
6. Obszar roboczy dla 1 płyty mikrotytracyjnej.
7. Funkcje zużycia końcówek na stojaku.
8. Zakres pomiaru 300 – 700 nm.
9. Czas odczytu <15 sek./płytkę.
10. Aparat wyposażony w filtry o długości fali: 405 nm, 450 nm, 492 nm, 570 nm, 620 nm, 690 nm.
11. Moduł pipetujący dla jednorazowych końcówek (zapobieganie kontaminacji).
12. Wykrywanie poziomu cieczy.
13. Rozpoznanie typu końcówki, mieszanie, funkcja wielokrotnego dozowania cieczy.
14. Nie mniej niż 2 ogrzewane inkubatory z funkcją wytrząsania i 3 inkubatory pracujące w temp.
pokojowej, zakres temp. 20-55 o.C.
15. Możliwość użycia nie mniej niż 2 buforów płuczących.
16. Głowica płucząca 8-kanałowa.
17. Zakres objętości płukania 200-999 µl na studzienkę reakcyjną objętość resztkowa buforu płuczącego:
< 2,5 µl na wypukłym dnie, < 4,0 µl na płaskim dnie.
18. Alarm poziomu cieczy.
19. Funkcja płukania z przepełnieniem.
20. Różne szybkości pomp.
21. Opcje oznaczeń:
- wyniki jakościowe – definiowany przez użytkownika rodzaj wyniku,
- wyniki ilościowe – algorytm dopasowania krzywej.
22. Analiza kontroli jakości – wartość średnia, SD, CV, błąd standardowy oraz wykres Levey Jennings.
23. System operacyjny Windows HP.
24. Monity informujące użytkownika o nieprawidłowościach.
25. Analizator wyposażony w specjalną osłonę ochronna.
26. Wszystkie protokoły inkubacji testów ELISA zintegrowane z aparatem.
28. Podłączenie do szpitalnej sieci komputerowej Eskulap na koszt Wykonawcy.
Czytnik mikropłytek – 1 szt.
1. Czytnik sterowany za pomocą stacji sterującej PC wraz z oprogramowaniem sterującym i
obliczeniowym.
2. Zakres fali 400-800 nm.
3. Zakres pomiaru 0 – 4,000 OD.
4. Układ pomiarowy 8 – kanałowy z cyfrową kontrolą świecenia lampy (zmienna jasność lampy
w zależności od warunków pomiarowych).
5. Tryb odczytu: EndPoint, Kinetyczny – dla pojedynczej i podwójnej długości fali.
6. Możliwość odczytu wielokrotnego dla co najmniej 4 długości fali z falą referencyjną.
7. Odczyt płytek 96 dołkowych z dnem płaskim, okrągłym oraz typu V.
8. Dokładność minimum +/-1,0%.
9. Powtarzalność minimum +/-0,5%.
10. Wbudowane filtry interferencyjne 405, 450, 492, 620 nm.
11. Czas odczytu płytki 96 dołków maks. 5 sek.
12. Wbudowany intrfejs do podłączenia komputera RS232 lub USB.
13. Wbudowana wytrząsarka z programowanym czasem pracy i amplitudą.
14. Źródło światła – lampa halogenowa.
Automatyczna płuczka mikropłytek – 1 szt.
1. Płuczka z możliwością programowania.
2. Wyposażona w wyświetlacz ciekłokrystaliczny oraz klawiaturę do programowania
parametrów.
3. Ilość programów min. 50 z definiowalnymi różnymi cyklami: dozowania, odsysania,
wytrząsania.
4. Programowany zakres dozowania min. 50 do 2000 µl.
5. Praca z różnymi typami płytek (płaskodenne, okrągłodenne, typu V) z programowaniem
parametrów płytek.
6. Objętość pozostała po odsysaniu maks. 1,5 µl na dołek.
7. Programowanie szybkości dozowania i zasysania.
8. Programowanie czasu odsysania w zakresie 0,0s do 10s i namaczania 0,0s do 1000s.
9. Wbudowana wytrząsarka z programowanym czasem.
10. Wyposażona w minimum 8 kanałową głowicę.
11. Wbudowany program czyszczący w trybach: ręcznym, automatycznym i cyklicznym (z
programowanym czasem).
12. Wyposażona w butelki na płyny: płuczący, czyszczący oraz zlewki.
13. System pomp pozwalający na pracę z dowolnymi butelkami (brak konieczności stosowania
butelek ciśnieniowych).
14. Wyposażona w magnetyczny przesuw płytki pozwalający na łatwe czyszczenie powierzchni
roboczej oraz uchwytu na płytkę.
15. Powierzchnia robocza płuczki odporna na używane w laboratorium czynniki płuczące.
16. Wyposażona w złącze szeregowe do podłączenia do komputera PC.
17. Możliwość podłączenia czujników braku płynu lub przepełnienia.
Oprogramowanie - 1 szt.
1. Oprogramowanie sterujące i obliczeniowe w języku polskim pracujące w środowisku
Windows 98, ME, 2000, XP.
2. Ilość zapamiętywanych protokołów pomiarowych oraz wyników odczytów – nieograniczona.
3. Zaprogramowane protokoły pomiarowe i obliczeniowe dla badań ujętych w specyfikacji –
podczas instalacji urządzenia.
4. Definiowalne przez użytkownika formuły obliczeniowe, układ płytki, powtórzenia, grupy
pomiarowe, formuły walidacyjne.
5. Możliwość zapamiętywania identyfikatorów prób dla konkretnych dołków i płytek.
6. Możliwość współpracy z czytnikiem kodów kreskowych do wprowadzania danych o próbach
pacjentów.
7. Wbudowany kreator wydruków.
8. Wbudowane funkcje statystyczne.
9. Wbudowane algorytmy dopasowania krzywej (min. 7 algorytmów).
10. Wbudowane algorytmy eksportu danych do formatów min. TXT i XLS.
11. System kreatorów protokołów badań przesiewowych.
12. Praca z wieloma użytkownikami – system haseł i praw dostępu.
13. Możliwość zapamiętywania krzywych standardowych do późniejszego użytku (odczytu).
14. Możliwość instalacji i pracy na innych komputerach w pełnej funkcjonalnie wersji.
15. Bezpłatna aktualizacja oprogramowania oraz pomoc on-line.
II. Zestaw diagnostyczny do testów paskowych –1 kpl.
nazwa, typ .........................................................
rok produkcji ...................., producent .........................................................
Aparat (półautomat) do testów paskowych:
1. Aparat fabrycznie nowy nie starszy niż 2010 rok produkcji.
2. Wyposażony w oprogramowanie i aplikacje na wymagane testy diagnostyczne (polska wersja
językowa).
3. Zautomatyzowana identyfikacja położenia paska antygenowego.
4. Pomiar intensywności oraz ocena wybarwionych pasm antygenowych.
5. Możliwość modyfikacji wyników wraz z automatyczną dokumentacją naniesionych zmian.
6. Automatyczne administrowanie wprowadzonymi danymi pacjentów oraz ich wynikami.
7. Archiwizacja wszystkich wyników – zachowywanie obrazu paska, danych pacjenta (bez
konieczności przechowywania potencjalnie zakaźnych pasków po wykonanej inkubacji).
7. Posiadający w pełni zautomatyzowany pobór i aspirację odczynników.
8. Posiadający wbudowany mechanizm kołyszący.
9. Posiadający kanistry na odczynniki i odpady.
10. Aparat z możliwość samodzielnej pracy – bez podłączenia do komputera.
11. Aparat z możliwość załadowania do 30 pasków testowych.
12. Aparat z możliwością odczytu w skali szarości i interpretację oraz archiwizacja wyników za
pomocą kamery z oprogramowaniem i komputerem (odczyt jednocześnie co najmniej 30
pasków testowych).
Kołyska laboratoryjna – 1 szt.
1. Wykonująca ruch kołyszący w pozycji horyzontalnej.
2. Wyposażona w matę gumową zapobiegającą przesuwaniu płytek/tacek z paskami.
3. Posiadająca wbudowany zegar z możliwością programowania czasu pracy.
4. Automatycznie zatrzymująca się po upływie zaprogramowanego czasu pracy.
Skaner płaski – 1 szt.
1. Połączony z komputerem posiadającym oprogramowanie (w języku polskim) do
elektronicznej oceny wyników badań.
2. Zapewniający zautomatyzowaną identyfikację położenia paska antygenowego naklejanego na
specjalną folię samoprzylepną umieszczoną na protokole.
3. Zapewniający pomiar intensywności oraz ocenę wybarwionych pasm antygenowych.
4. Możliwość modyfikacji wyników wraz z automatyczną dokumentacją naniesionych zmian.
5. Automatyczne administrowanie wprowadzonymi danymi pacjentów oraz ich wynikami.
6. Zapewniający archiwizację wszystkich wyników – zachowanie obrazu paska, danych
pacjenta (bez konieczności przechowywania potencjalnie zakaźnych pasków po wykonanej
inkubacji).
7. Przygotowanie protokołu roboczego z danymi pacjenta przed rozpoczęciem inkubacji
pasków.
III. Zestaw do badań metodą immunofluorescencji – 1 kpl.
nazwa, typ .........................................................
rok produkcji ...................., producent .........................................................
Mikroskop fluorescencyjny ze światłem przechodzącym – 1 szt.
1. Napięcie sieciowe:
- moc wyjściowa 12 V,
- napięcie 100 do 240 V.
2. Źródło światła UV:
a) Lampa diodowa typu LED,
- długość fali źródła światła 460 – 490 nm,
- żywotność 50 000 h,
3. Źródło światła przechodzącego
a) lampa halogenowa
b) strumień świetlny 280 lm,
c) żywotność 1 000 h,
d) obszar świecenia 1,5 mm x 3,0 mm.
4. Ustawienia filtrów dla metody FITC:
a) filtr wzbudzający/filtr emisyjny 450-490 nm/515nm,
b) filtr rozpraszający 510 nm.
5. Elementy mechanizmu optycznego:
a) obrotowe ramię do zmiany obiektywów manualne, minimum 4,
b) obiektyw 1 Plan-Achromat 20 x/0.4,
c) obiektyw 2 Plan-Achromat 40 x/0.65,
d) obiektyw 3 Plan-Achromat 100 x/1.25 oil,
e) obiektyw 4 Plan-Achromat 10 x/0.25,
f) okular PL 10 x/20 Br,
g) tubus dwuokularowy, ergonomiczny 30o /20.
6. Podstawa:
a) śruba makrometryczna 4mm/U,
b) śruba mikrometryczna 0,5 mm/U,
c) stolik krzyżowy 75 x 30 mm R/L z ceramiczną powierzchnią.
7. Wyposażenie dodatkowe:
- pokrowiec na mikroskop.
Kamera do mikroskopu wraz z oprogramowaniem – 1 szt:
1. Kamera z funkcją robienia zdjęć instalowana bezpośrednio do mikroskopu przez specjalne
wyjście do tego przystosowane.
2. Rozdzielczość zdjęć 3,2 megapikseli.
3. Program obsługujący kamerę z możliwością dokumentacji i archiwizacji obrazu.
Wytrząsarka – 1 szt:
Urządzenie umożliwiające delikatne i energiczne mieszanie biologicznych i chemicznych
składników roztworu, pracujące w dwóch trybach ( pracy ciągłej i impulsowej), uruchamianych
po naciśnięciu głowicy:
- zakres prędkości – 250 – 3000 obr/min,
- głowica przystosowana do probówek od 1,5 ml do 50 ml
- maksymalna objętość wytrząsania – 30 ml,
- średnica ruchu 4 mm,
- wymiary : maksymalnie 90 x 150 x 80 mm
IV. Komputer sterujący pracą zestawów diagnostycznych
do testów paskowych i testów ELISA – 1 zest.
nazwa, typ .........................................................
rok produkcji ...................., producent .........................................................
1.
2.
3.
4.
5.
6.
7.
System operacyjny XP Home Edition 2002.
Procesor: Intel min. 1,6 GHz.
Pamięć RAM: min. 1 GB.
Dysk twardy: min. 160 GB.
Karta graficzna: zintegrowana.
4 wyjścia typu USB.
Ekran dotykowy.
..................
data
.....................................................................................
podpis upoważnionego przedstawiciela Wykonawcy
ZAŁĄCZNIK nr 2
Zadanie 6
OPIS TECHNICZNY – PARAMETRY URZĄDZENIA
Aparat do analizy parazytologicznej – 1 szt.
Znak sprawy: Z/36/PN/13
nazwa, typ .........................................................
rok produkcji ...................., producent .........................................................
1. Aparat automatyczny z Vortexem (nie będącym integralną częścią aparatu), fabrycznie nowy nie
starszy niż 2012 rok produkcji.
2. Pobieranie materiału bezpośrednio z próbki.
3. Wstępne rozcieńczenie materiału badanego solą fizjologiczną.
4. Możliwość dodania płynu Lugola.
5. Automatyczne mycie systemu.
6. Możliwość powtórnego wykonania badania z tego samego materiału.
..................
data
.....................................................................................
podpis upoważnionego przedstawiciela Wykonawcy
