B.V. F.K B.V. F.K

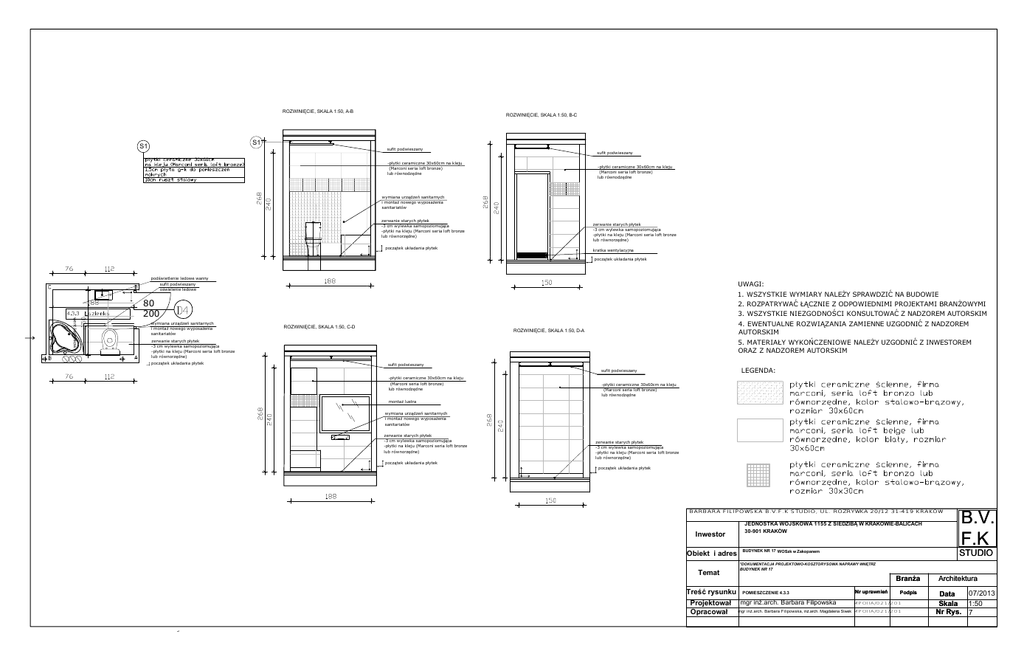

ROZWINIĘCIE, SKALA 1:50, A-B
ROZWINIĘCIE, SKALA 1:50, B-C
S1
S1
sufit podwieszany
sufit podwieszany
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
początek układania płytek
kratka wentylacyjna
początek układania płytek
podświetlenie ledowe wanny
sufit podwieszany
oświelenie ledowe
UWAGI:
1. WSZYSTKIE WYMIARY NALEŻY SPRAWDZIĆ NA BUDOWIE
went.łazienkowy
80
200
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
2. ROZPATRYWAĆ ŁĄCZNIE Z ODPOWIEDNIMI PROJEKTAMI BRANŻOWYMI
3. WSZYSTKIE NIEZGODNOŚCI KONSULTOWAĆ Z NADZOREM AUTORSKIM
ROZWINIĘCIE, SKALA 1:50, C-D
4. EWENTUALNE ROZWIĄZANIA ZAMIENNE UZGODNIĆ Z NADZOREM
AUTORSKIM
ROZWINIĘCIE, SKALA 1:50, D-A
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
początek układania płytek
5. MATERIAŁY WYKOŃCZENIOWE NALEŻY UZGODNIĆ Z INWESTOREM
ORAZ Z NADZOREM AUTORSKIM
sufit podwieszany
LEGENDA:
sufit podwieszany
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
montaż lustra
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
początek układania płytek
początek układania płytek
BARBARA FILIPOWSKA B.V.F.K STUDIO, UL. ROZRYWKA 20/12 31-419 KRAKÓW
Inwestor
Obiekt i adres
Temat
Treść rysunku
Projektował
Opracował
GSPublisherEngine 0.89.100.100
JEDNOSTKA WOJSKOWA 1155 Z SIEDZIBĄ W KRAKOWIE-BALICACH
30-901 KRAKÓW
BUDYNEK
BUDYNEKNR
NR171 WOSzk w Zakopanem
B.V.
F.K
STUDIO
"DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA NAPRAWY WNĘTRZ
BUDYNKÓW
NR1717,1 I2 WOSzK W ZAKOPANEM"
BUDYNEK
NR
Branża
POMIESZCZENIE 4.3.3
mgr inż.arch. Barbara Filipowska
mgr inż.arch. Barbara Filipowska, inż.arch. Magdalena Siwek
Nr uprawnień
Podpis
MPOIIA/021/201
MPOIIA/021/201
Architektura
07/2013
Data
Skala 1:50
Nr Rys. 7
