B.V. F.K B.V. F.K

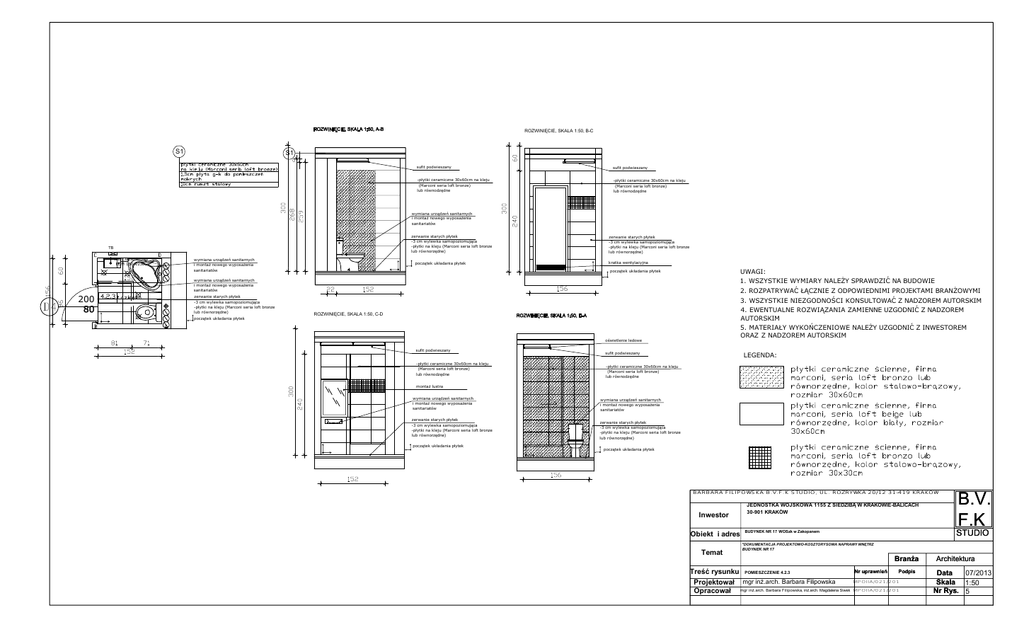

ROZWINIĘCIE, SKALA 1:50, B-C
S1
S1
sufit podwieszany
sufit podwieszany
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
TB
went.łazienkowy
EDM 160 V230
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
początek układania płytek
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
kratka wentylacyjna
UWAGI:
początek układania płytek
1. WSZYSTKIE WYMIARY NALEŻY SPRAWDZIĆ NA BUDOWIE
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
200
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
2. ROZPATRYWAĆ ŁĄCZNIE Z ODPOWIEDNIMI PROJEKTAMI BRANŻOWYMI
3. WSZYSTKIE NIEZGODNOŚCI KONSULTOWAĆ Z NADZOREM AUTORSKIM
4. EWENTUALNE ROZWIĄZANIA ZAMIENNE UZGODNIĆ Z NADZOREM
AUTORSKIM
ROZWINIĘCIE, SKALA 1:50, C-D
początek układania płytek
5. MATERIAŁY WYKOŃCZENIOWE NALEŻY UZGODNIĆ Z INWESTOREM
ORAZ Z NADZOREM AUTORSKIM
oświetlenie ledowe
sufit podwieszany
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
sufit podwieszany
LEGENDA:
-płytki ceramiczne 30x60cm na kleju
(Marconi seria loft bronze)
lub równodzędne
montaż lustra
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
początek układania płytek
wymiana urządzeń sanitarnych
i montaż nowego wyposażenia
sanitariatów
zerwanie starych płytek
-3 cm wylewka samopoziomująca
-płytki na kleju (Marconi seria loft bronze
lub równorzędne)
początek układania płytek
BARBARA FILIPOWSKA B.V.F.K STUDIO, UL. ROZRYWKA 20/12 31-419 KRAKÓW
Inwestor
Obiekt i adres
Temat
JEDNOSTKA WOJSKOWA 1155 Z SIEDZIBĄ W KRAKOWIE-BALICACH
30-901 KRAKÓW
BUDYNEK
BUDYNEKNR
NR17
1 WOSzk w Zakopanem
STUDIO
"DOKUMENTACJA PROJEKTOWO-KOSZTORYSOWA NAPRAWY WNĘTRZ
BUDYNEK NR
BUDYNKÓW
NR1717,1 I2 WOSzK W ZAKOPANEM"
Treść rysunku POMIESZCZENIE 4.2.3
Projektował mgr inż.arch. Barbara Filipowska
Opracował mgr inż.arch. Barbara Filipowska, inż.arch. Magdalena Siwek
GSPublisherEngine 0.92.100.100
B.V.
F.K
Branża
Nr uprawnień
Podpis
MPOIIA/021/201
MPOIIA/021/201
Architektura
07/2013
Data
Skala 1:50
Nr Rys. 5
