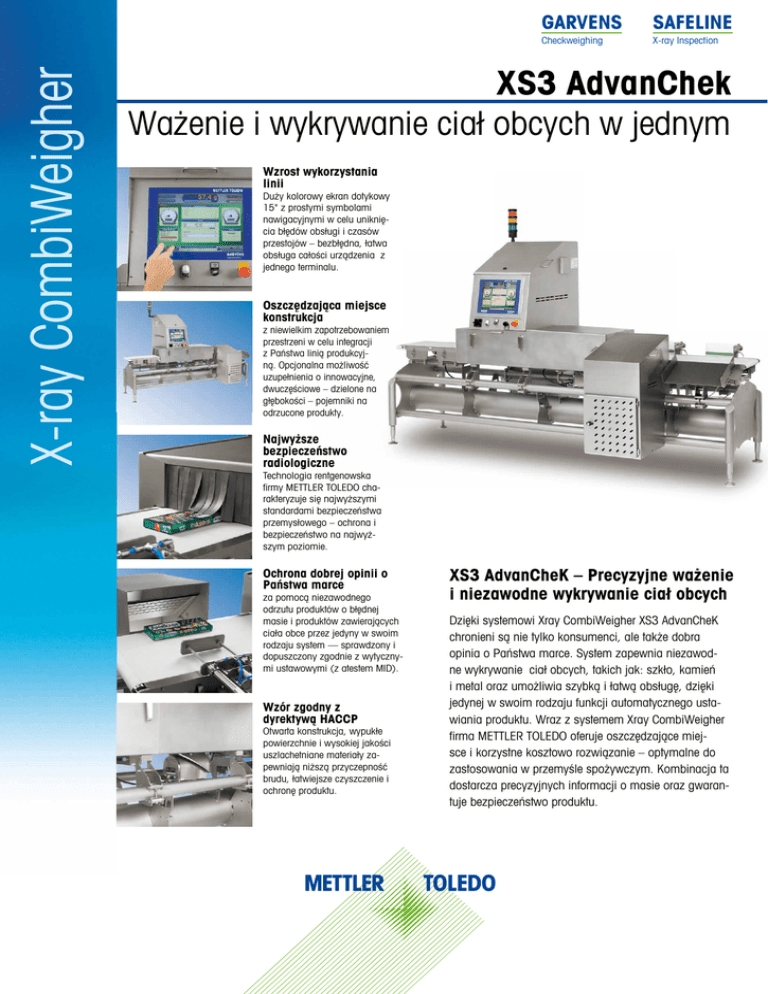

X-ray CombiW eigher

X-ray CombiWeigher
GARVENS
SAFELINE
Checkweighing
X-ray Inspection
XS3 AdvanChek
Ważenie i wykrywanie ciał obcych w jednym
Wzrost wykorzystania
linii
Duży kolorowy ekran dotykowy
15" z prostymi symbolami
nawigacyjnymi w celu uniknięcia błędów obsługi i czasów
przestojów – bezbłędna, łatwa
obsługa całości urządzenia z
jednego terminalu.
Oszczędzająca miejsce
konstrukcja
z niewielkim zapotrzebowaniem
przestrzeni w celu integracji
z Państwa linią produkcyjną. Opcjonalna możliwość
uzupełnienia o innowacyjne,
dwuczęściowe – dzielone na
głębokości – pojemniki na
odrzucone produkty.
Najwyższe
bezpieczeństwo
radiologiczne
Technologia rentgenowska
firmy METTLER TOLEDO charakteryzuje się najwyższymi
standardami bezpieczeństwa
przemysłowego – ochrona i
bezpieczeństwo na najwyższym poziomie.
Ochrona dobrej opinii o
Państwa marce
XS3 AdvanCheK – Precyzyjne ważenie
i niezawodne wykrywanie ciał obcych
Wzór zgodny z
dyrektywą HACCP
Dzięki systemowi Xray CombiWeigher XS3 AdvanCheK
chronieni są nie tylko konsumenci, ale także dobra
opinia o Państwa marce. System zapewnia niezawodne wykrywanie ciał obcych, takich jak: szkło, kamień
i metal oraz umożliwia szybką i łatwą obsługę, dzięki
jedynej w swoim rodzaju funkcji automatycznego ustawiania produktu. Wraz z systemem Xray CombiWeigher
firma METTLER TOLEDO oferuje oszczędzające miejsce i korzystne kosztowo rozwiązanie – optymalne do
zastosowania w przemyśle spożywczym. Kombinacja ta
dostarcza precyzyjnych informacji o masie oraz gwarantuje bezpieczeństwo produktu.
za pomocą niezawodnego
odrzutu produktów o błędnej
masie i produktów zawierających
ciała obce przez jedyny w swoim
rodzaju system — sprawdzony i
dopuszczony zgodnie z wytycznymi ustawowymi (z atestem MID).
Otwarta konstrukcja, wypukłe
powierzchnie i wysokiej jakości
uszlachetniane materiały zapewniają niższą przyczepność
brudu, łatwiejsze czyszczenie i
ochronę produktu.
Dane techniczne
System X­ray CombiWeigher XS3 AdvanCheK
– kompleksowe rozwiązania zapewniające bezpieczeństwo produktu i precyzyjną kontrolę masy
Opcjonalne sterowanie procesem napełnienia umożliwia uniknięcie
kosztownych przepełnień – dzięki czemu system kontroli produkcji
amortyzuje się w krótszym czasie.
Cechy charakterystyczne systemu X­ray CombiWeigher
• wykonanie z możliwością legalizacji / dopuszczenie MID
• najnowsza technologia ważenia zapewniająca uzyskanie
najwyższej dokładności
• klasyfikacja aż w 7 klasach wagowych
• zerowanie automatyczne i ręczne
• technologia AdvanCheK do rozpoznawania ciał obcych z
metalu, szkła, kamienia, tworzywa sztucznego oraz wykluczania
zanieczyszczonych produktów
• różne języki programu, z możliwością przełączania
• elastyczna integracja w liniach produkcyjnych
• zabezpieczenie hasłem i administracja użytkownikami
• jedyna w swoim rodzaju technologia niskoenergetyczna zapewniająca optymalną czułość
• 115/230 V~, 50/60 Hz, 1­fazowe, ok. 1000 VA
Terminal obsługowy
• kolorowy wyświetlacz z ekranem dotykowym, TFT 15", rozdzielczość 1024 x 768 pikseli (XVGA)
• komfortowy w obsłudze: układ TachoControl, system menu, profile
użytkownika
• wyświetlanie wszystkich ważnych, aktualnych danych ważenia,
ekranów produkcyjnych i konfiguracyjnych
– wskazanie zanieczyszczeń produktu
– specjalny licznik zanieczyszczeń
– kompleksowa obsługa systemu rentgenowskiego i wagi za
pomocą jednego terminalu
• sterowanie oparte na wbudowanym systemie Windows XP
• pamięć 200 artykułów
Dane techniczne
* w zależności od wersji i wymiarów
stosowanej taśmy ważącej
**w ramach granic błędów określanych przez Urząd Miar i Wag zależnie od masy, wymia
rów i charakterystyki ruchu ważonego
materiału.
*
1870
Zmiany techniczne zastrzeżone.
© Mettler­-Toledo Garvens GmbH
Printed in Germany 0711/137 PL
740
Rysunek wymiarowy systemu XS3 AdvanCheK — typowe wymiary w mm — możliwe inne wymiary w
zależności od specyfiki zlecenia
* Strefa neutralna zależy od wymiarów produktu (w szczególności wysokości)
i w niektórych okolicznościach może wymagać dodatkowej osłony ochronnej.
Opcje
• sprzężenie zwrotne do kontroli napełnienia
• programy statystyczne i analityczne
• różne przyrządy kontrolne (np. rozpoznawanie spiętrzeń)
• różne interfejsy (np. danych ważenia)
• liczne opcjonalne taśmy do­i odprowadzające
• różne urządzenia odrzucające
• drukarka przenośna PrintStick lub drukarka (stacjonarna)
• stopień ochrony przed wodą IP65
• wykonanie ze stali szlachetnej
• inne akcesoria specjalne
zakres ważenia**
szerokość kontroli
dokładność*** (3 Sigma)
przepustowość (produktów na minutę)
odstęp pomiędzy osiami taśmy
urządzenia rentgenowskiego (A­A)
szerokość taśmy urządzenia rentgenowskiego (B­B)
odstęp pomiędzy osiami taśmy ważącej (A­A)
szerokość taśmy ważącej (B­B) odstęp pomiędzy osiami taśmy odprowadzającej (A­A) szerokość taśmy urządzenia odprowadzającego (B­B) standardowe urządzenie dozujące technologia rentgenowska
czujnik rentgenowski
moc generatora urządzenia rentgenowskiego
Mettler -Toledo Sp. z o.o.
ul. Poleczki 21
02-822 Warszawa
Telefon +22 545-06-80
Telefaks +22 545-06-88
E-mail [email protected]
765 mm ± 30 mm / 515 mm ± 50 mm
Dzięki kompaktowej konstrukcji system X­ray CombiWeigher wymaga
o wiele mniej miejsca w linii produkcyjnej niż dwa oddzielne
systemy. Innowacyjna technika rentgenowska chroni konsumentów
przed zanieczyszczeniami produktu w czasie, gdy precyzyjny system
ważenia dynamicznego dostarcza dokładne dane ważenia – i to
przy wysokiej przepustowości!
XS3 AdvanCheK 300
XS3 AdvanCheK 400
zaprojektowany w zależności od masy artykułu w ramach
zakresu od 0 do 6 000 g
300 mm
400 mm
od ±0,1 g
od ±0,1 g
maks. 300
maks. 300
750 mm
750 mm
400 mm
400 mm
250, 300, 400, 500, 600 mm
250, 300, 400, 500, 600 mm
200, 250 mm
200, 250, 300, 400 mm
500, 600, 800, 1000, 1 200 mm
500, 600, 800, 1000, 1 200 mm
200, 250 200, 250, 300, 400 mm
dwa popychacze
dwa popychacze
jedyna w swoim rodzaju niskoenergetyczna
technologia zapewniająca optymalną czułość rozpoznawania
wielofunkcyjny czujnik wysokiej prędkości USB
do wyboru: 84 kV / 1,2 mA lub 70 kV / 1,5 mA lub 50 kV / 2,0 mA
