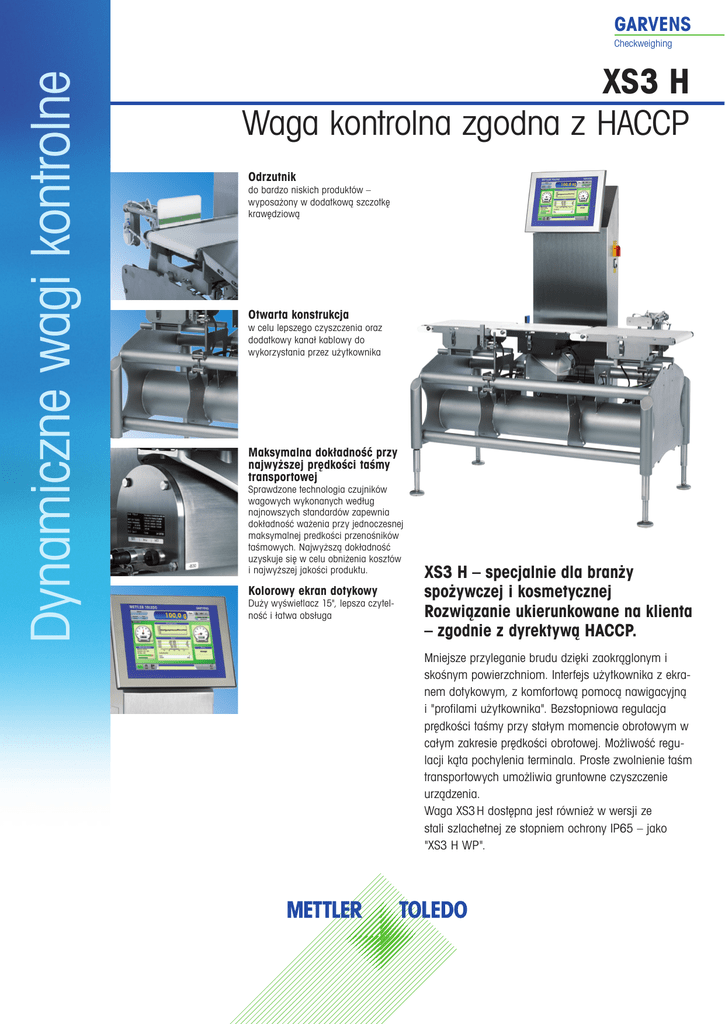

XS3 H

GARVENS
Dynamiczne wagi kontrolne
Checkweighing
XS3 H
Waga kontrolna zgodna z HACCP
Odrzutnik
do bardzo niskich produktów –
wyposażony w dodatkową szczotkę
krawędziową
Otwarta konstrukcja
w celu lepszego czyszczenia oraz
dodatkowy kanał kablowy do
wykorzystania przez użytkownika
Maksymalna dokładność przy
najwyższej prędkości taśmy
transportowej
Sprawdzone technologia czujników
wagowych wykonanych według
najnowszych standardów zapewnia
dokładność ważenia przy jednoczesnej
maksymalnej predkości przenośników
taśmowych. Najwyższą dokładność
uzyskuje się w celu obniżenia kosztów
i najwyższej jakości produktu.
Kolorowy ekran dotykowy
Duży wyświetlacz 15", lepsza czytelność i łatwa obsługa
XS3 H – specjalnie dla branży
spożywczej i kosmetycznej
Rozwiązanie ukierunkowane na klienta
– zgodnie z dyrektywą HACCP.
Mniejsze przyleganie brudu dzięki zaokrąglonym i
skośnym powierzchniom. Interfejs użytkownika z ekranem dotykowym, z komfortową pomocą nawigacyjną
i "profilami użytkownika". Bezstopniowa regulacja
prędkości taśmy przy stałym momencie obrotowym w
całym zakresie prędkości obrotowej. Możliwość regulacji kąta pochylenia terminala. Proste zwolnienie taśm
transportowych umożliwia gruntowne czyszczenie
urządzenia.
Waga XS3 H dostępna jest również w wersji ze
stali szlachetnej ze stopniem ochrony IP65 – jako
"XS3 H WP".
Dane techniczne
XS3 H
– nowy standard higieniczny
Dzięki budowie modułowej waga XS3 H jest łatwa w serwisowaniu i w każdej chwili stwarza możliwość dalszego rozszerzenia o
dodatkowe opcje. Waga XS3 H stosowana jest do ważenia produktów o masie do 6000 g i zapewnia optymalne dostosowanie
technologii ważenia do wymagań klienta.
Zredukowane do minimum, opatentowane powierzchnie zaciskowe wsporników taśmy i otwarty do dołu korpus upraszczają
czyszczenie korpusu z samoodwadnianiem. Ciągłe spoiny
spawalnicze zapewniają większą higienę. Poprzez zmniejszenie
ilości stóp korpusu, prowadzenie kabli zgodne z przepisami
higienicznymi oraz uwzględnienie dodatkowego kanału do
prowadzenia przewodów należących do dostawy klienta, firma
Garvens oferuje system ukierunkowany na wymagania swoich
klientów o różnych możliwościach i zastosowaniu.
Zalety wagi XS3 H widoczne jak na dłoni:
• opatentowane, czołowe połączenie rur nośnych za pomocą
płyt metalowych
• zredukowane przyleganie brudu dzięki zaokrąglonym i
skośnym powierzchniom (rury)
• minimalizacja powierzchni przylegania i powierzchni
zaciskowych
• brak otworów w ramie
• pojemnik na odrzucone produkty i pokrywa w całości ze
stali szlachetnej
• większe odstępy pomiędzy elementami konstrukcyjnymi w
celu ułatwienia czyszczenia
• dodatkowy kanał kablowy na okablowanie klienta
(instalacja linii)
• zredukowana liczba stóp korpusu przy polepszonej stabilności
Cechy charakterystyczne
• możliwość legalizacji
• klasyfikacja aż w 7 klasach wagowych
• zerowanie automatyczne i ręczne
• różne języki oprogramowania, z możliwością przełączania
• elastyczna integracja w liniach produkcyjnych
• zabezpieczenie hasłem
• 115/230 V~, 50/60 Hz, 1­fazowe, 500 VA
A-A
A-A
B-B
TH 750 - 1200
W maksymalny sposób ograniczono wszelkie gromadzenie się
kawałków produktu lub brudu: poziome elementy składają się wyłącznie z materiałów o profilu okrągłym. Przy mocowaniu taśmy i
celi wagowej uniknięto zastosowania poziomych powierzchni.
A-A
Rysunek wymiarowy, wersja standardowa – typowe wymiary w mm
Terminal wagi
• kolorowy wyświetlacz z ekranem dotykowym, TFT 15",
rozdzielczość 1024 x 768 pikseli (XVGA)
• komfortowy w obsłudze: układ TachoControl, system menu,
profile użytkownika
• wyświetlanie wszystkich ważnych, aktualnych danych ważenia,
ekranów produkcyjnych i konfiguracyjnych
• pamięć 200 artykułów
Opcje
• automatyczna regulacja procesów odczytu (regulacja trendu)
• programy statystyczne i analityczne
• różne przyrządy kontrolne (np. rozpoznawanie spiętrzeń)
• różne interfejsy (np. danych ważenia)
• liczne opcjonalne taśmy do­i odprowadzające
• różne urządzenia odrzucające
• drukarka przenośna PrintStick lub drukarka stacjonarna
• ProdX interfejs
• wejście dla detektora metali
• wykonanie ze stali szlachetnej ze stopniem ochrony
IP65 (= XS3 H WP)
• inne akcesoria specjalne
Dane techniczne XS3 H
zakres ważenia*
dokładność**
przepustowość (liczba ważeń na minutę)**
odstępy osi taśmy wagi (A-A)
szerokość taśmy ważącej (B-B)
odstępy pomiędzy osiami taśm do­ i odprowadzających (A-A)
szerokość taśm do­i odprowadzających (B-B) standardowe urządzenie sortujące
zaprojektowany w zależności od masy artykułu w ramach rozpiętości od 0 do 6000 g
od ± 300 mg
maks. 400
250, 300, 400, 500, 600 mm
150, 200, 250, 300, 400 mm
250, 300, 400, 500, 600 mm
150, 200, 250, 300, 400 mm
popychacz (alternatywnie: dysza wydmuchowa po złożeniu zapytania ofertowego)
* w zależności od wersji i wymiarów stosowanej taśmy ważącej
** w ramach granic błędów określanych przez Urząd Miar i Wag – zależnie od masy, wymiarów i charakterystyki ruchu ważonego materiału.
