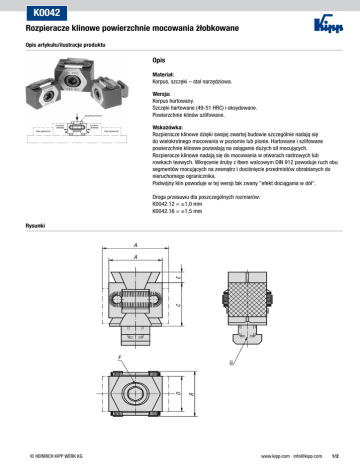

Rozpieracze klinowe powierzchnie mocowania żłobkowane

K0042
Rozpieracze klinowe powierzchnie mocowania żłobkowane
Opis artykułu/ilustracje produktu
Opis
Materiał:
Korpus, szczęki – stal narzędziowa.
Wersja:
Korpus hartowany.
Szczęki hartowane (49-51 HRC) i oksydowane.
Powierzchnie klinów szlifowane.
Wskazówka:
Rozpieracze klinowe dzięki swojej zwartej budowie szczególnie nadają się
do wielokrotnego mocowania w poziomie lub pionie. Hartowane i szlifowane
powierzchnie klinowe pozwalają na osiąganie dużych sił mocujących.
Rozpieracze klinowe nadają się do mocowania w otworach rastrowych lub
rowkach teowych. Wkręcenie śruby z łbem walcowym DIN 912 powoduje ruch obu
segmentów mocujących na zewnątrz i dociśnięcie przedmiotów obrabianych do
nieruchomego ogranicznika.
Podwójny klin powoduje w tej wersji tak zwany "efekt dociągania w dół".
Droga przesuwu dla poszczególnych rozmiarów:
K0042.12 = ±1,0 mm
K0042.16 = ±1,5 mm
Rysunki
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0042
Rozpieracze klinowe powierzchnie mocowania żłobkowane
Rozpieracze klinowe powierzchnie mocowania żłobkowane
Nr Zamówienia
A
min.
A
max.
B
C
D E
K0042.12
K0042.1214
K0042.16
K0042.1618
42
42
57
57
49
49
67
67
41
41
56
56
36
36
50
50
30
30
42
42
© HEINRICH KIPP WERK KG
5
5
5
5
F
śruba z łbem walcowym
DIN 912
M12x60
M12x50
M16x80
M16x70
G
Siła zacisku
kN
für Gewindebohrung
für T-Nut 14
für Gewindebohrung
für T-Nut 18
40
40
60
60
Moment
dokręcania
Nm
85
85
210
210
www.kipp.com · [email protected]
2/2
