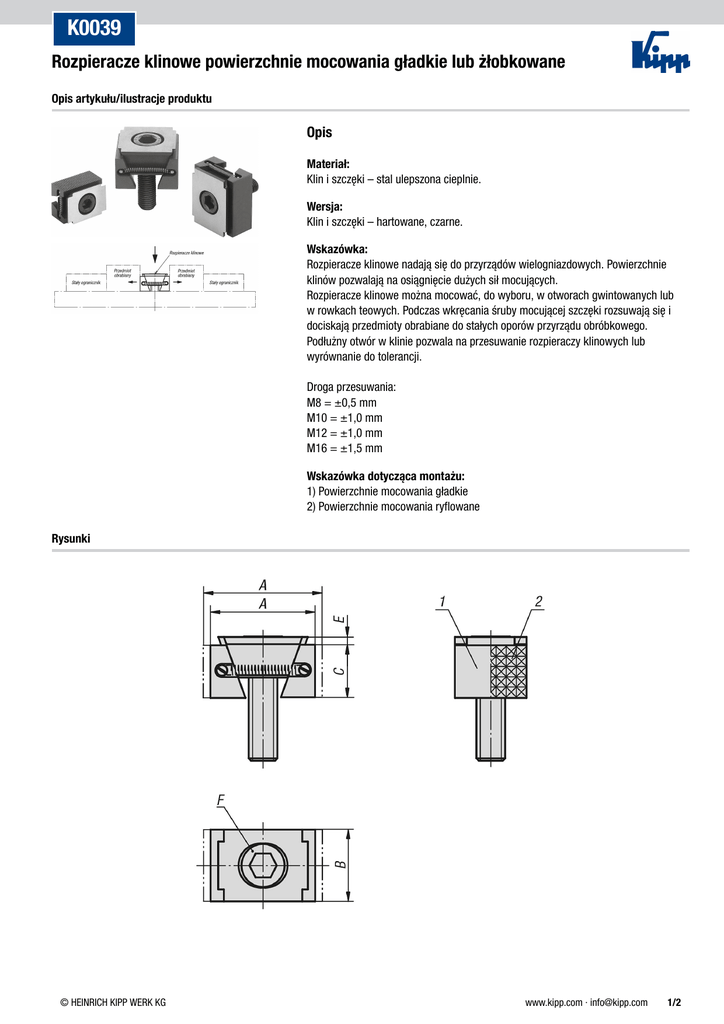

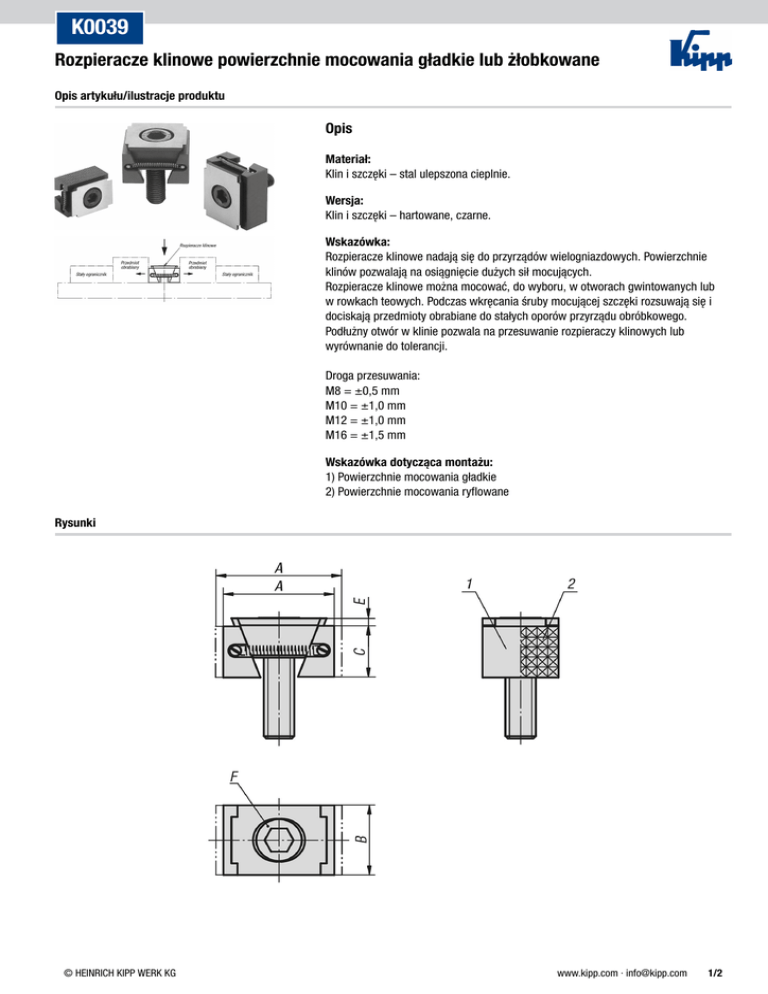

Rozpieracze klinowe powierzchnie mocowania gładkie lub

K0039
Rozpieracze klinowe powierzchnie mocowania gładkie lub żłobkowane
Opis artykułu/ilustracje produktu
Opis
Materiał:
Klin i szczęki – stal ulepszona cieplnie.
Wersja:
Klin i szczęki – hartowane, czarne.
Wskazówka:
Rozpieracze klinowe nadają się do przyrządów wielogniazdowych. Powierzchnie
klinów pozwalają na osiągnięcie dużych sił mocujących.
Rozpieracze klinowe można mocować, do wyboru, w otworach gwintowanych lub
w rowkach teowych. Podczas wkręcania śruby mocującej szczęki rozsuwają się i
dociskają przedmioty obrabiane do stałych oporów przyrządu obróbkowego.
Podłużny otwór w klinie pozwala na przesuwanie rozpieraczy klinowych lub
wyrównanie do tolerancji.
Droga przesuwania:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Wskazówka dotycząca montażu:
1) Powierzchnie mocowania gładkie
2) Powierzchnie mocowania ryflowane
Rysunki
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/2
K0039
Rozpieracze klinowe powierzchnie mocowania gładkie lub żłobkowane
Rozpieracze klinowe, wersja wąska
Nr Zamówienia
Wersja
A
min.
A
max.
B
C
E
K0039.1108
K0039.1208
K0039.1110
K0039.1210
K0039.1112
K0039.1212
K0039.1216
K0039.1116
K0039.2108
K0039.2208
K0039.2210
K0039.2110
K0039.2112
K0039.2212
K0039.2216
K0039.2116
wersja gładka
wersja gładka
wersja gładka
wersja gładka
wersja gładka
wersja gładka
wersja gładka
wersja gładka
ryflowany
ryflowany
ryflowany
ryflowany
ryflowany
ryflowany
ryflowany
ryflowany
30,5
30,5
32
32
44
44
55
55
30,5
30,5
32
32
44
44
55
55
33,5
33,5
37
37
49,5
49,5
62
62
33,5
33,5
37
37
49,5
49,5
62
62
24
30
28
38
30
48
48
40
24
30
38
28
30
48
48
40
15
15
19
19
22
22
29
29
15
15
19
19
22
22
29
29
2
2
3,5
3,5
3,5
3,5
4
4
2
2
3,5
3,5
3,5
3,5
4
4
© HEINRICH KIPP WERK KG
F
śruba z łbem walcowym
DIN 6912
M8x25
M8x25
M10x25
M10x25
M12x40
M12x40
M16x60
M16x60
M8x25
M8x25
M10x25
M10x25
M12x40
M12x40
M16x60
M16x60
Siła zacisku
kN
15
15
20
20
30
30
50
50
15
15
20
20
30
30
50
50
Moment
dokręcania
Nm
25
25
49
49
85
85
210
210
25
25
49
49
85
85
210
210
www.kipp.com · [email protected]
2/2
