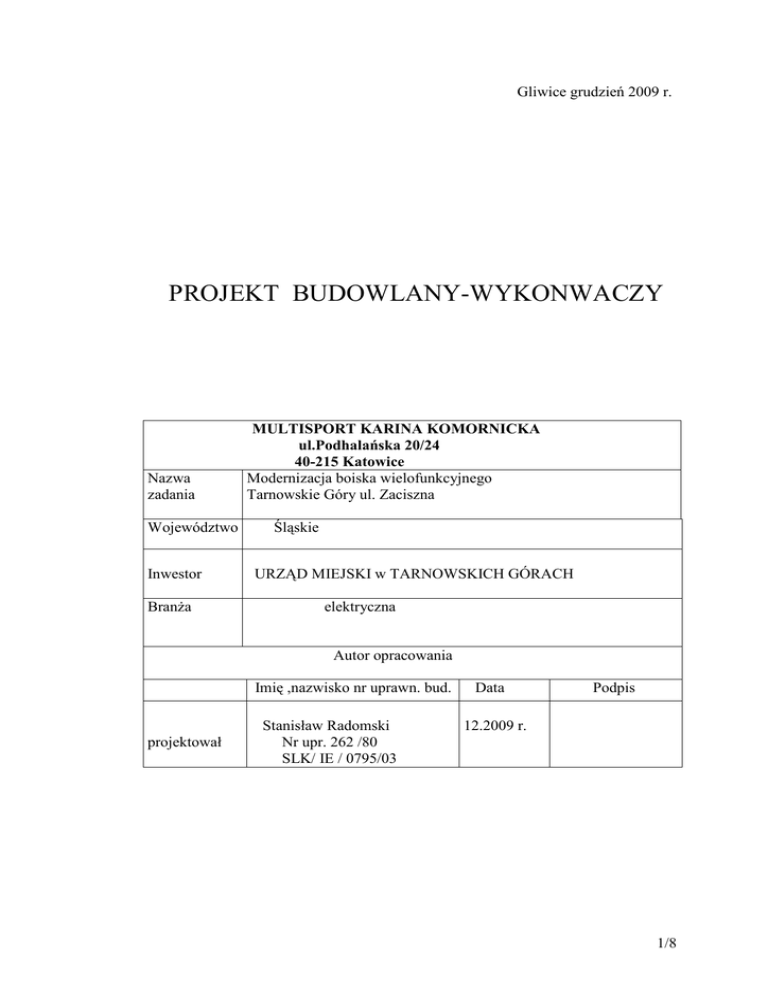

Gliwice grudzień 2009 r.
PROJEKT BUDOWLANY-WYKONWACZY
Nazwa
zadania
Województwo
Inwestor
BranŜa
MULTISPORT KARINA KOMORNICKA
ul.Podhalańska 20/24
40-215 Katowice
Modernizacja boiska wielofunkcyjnego
Tarnowskie Góry ul. Zaciszna
Śląskie
URZĄD MIEJSKI w TARNOWSKICH GÓRACH
elektryczna
Autor opracowania
Imię ,nazwisko nr uprawn. bud.
projektował
Stanisław Radomski
Nr upr. 262 /80
SLK/ IE / 0795/03
Data
Podpis
12.2009 r.
1/8
ZAWARTOŚĆ OPRACOWANIA
I
Część prawna
1. Strona tytułowa
2. Zawartość opracowania
3. Uprawnienia budowlane projektanta
I I Projekt Budowlany
1. Opis techniczny
2. Obliczenia
3. Zestawienie materiałów podstawowych
I I I Rysunki
1. Plan tras linii kablowych nN
2. Plan trasy linii zasilającej nN
3. Schemat zasilania oświetlenia zewnętrznego
2/8
Opis techniczny
1. Przedmiot opracowania
Przedmiotem opracowania jest zasilanie i oświetlenie boisk sportowych w na terenie
szkoły gminnej w Tarnowskich Górach przy ul.Zaciszna
2. Zakres opracowania
1. Budowa przyłącza elektroenergetycznego
2. MontaŜ szafki oświetleniowo-sterowniczej
3. Budowa oświetlenia boisk sportowych do piłki noŜnej , siatkowej i
koszykówki
3. Podstawa opracowania
Niniejszy projekt opracowano na podstawie:
1. Zlecenie Inwestora
2. Ustawa z dnia 07.07..94 „Prawo Budowlane” ( Dz.U. z 2006 r. nr 156 poz 1118 )
3 Rozporządzenie Ministra Infrastruktury z dnia 12.04. 2002 w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U. Nr 75 )
4. Rozporządzenie Ministra Infrastruktury z dnia 23.06.2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia ( Dz.U. Nr 120 )
5. Norma SEP-E-004 – Elektroenergetyczne i sygnalizacyjne linie kablowe
6. PN-IEC 61024-1 – Ochrona odgromowa obiektów budowlanych.
7.PN-EN 12193 – Światło i oświetlenie-Oświetlenie w sporcie
4. Istniejące zagospodarowanie terenu
3/8
Przedmiotowy teren jest placem przy budynku szkolnym. Jest to teren uzbrojony w
podziemne sieci elektroenergetyczne niskiego napięcia.
.
5. Projektowane zagospodarowanie terenu
Na terenie podwórza szkolnego projektuje się modernizację boiska do gry w piłkę
ręczną siatkówkę , koszykówkę .
Niniejsze opracowanie obejmuje projekt budowlany branŜy elektroenergetycznej
( zasilanie oraz oświetlenie boisk ). ( architektura, pozostałe branŜe w oddzielnych
opracowaniach).
Zasilanie odbywać się będzie z istniejącej Tablicy Głównej w budynku szkoły( za
licznikiem )
Obok boisk będzie ustawiona szafa oświetleniowa z której zostaną zasilone obwody
oświetleniowe oraz szafa wrzutomatów.
6.
Podstawowe parametry projektowanego zasilania
Kabel zasilający szafkę oświetleniową
YKY 4 x 16
Linie kablowe oświetlenia
YKY 5 x 10
Typ słupów oświetleniowych – oświetlenie boisk
Bartek
Typ opraw oświetleniowych
PD-2 400 N/H-A
Źródło światła
HQI-BT 400/D
Typ sieci nN
Lp
1
Wyszczególnienie
Kabel miedziany YKY
Przekrój a) 4 x 16
b) 5 x10
c) 3 x 6
d) 3 x 2,5
TN-C- S
jm
ilość
100
180
110
40
2
4/8
2
3
4
5
6
7
8
9
10
11
16
17
18
19
20
Rura ochronna DVK 50
Linie oświetleniowe
Szafa oświetleniowa SOU-3/RO/F Incobex wolnostojaca
WyposaŜenie:
Wyłącznik zmierzchowy
Ochronnik przepięciowy Bettermann kl B+C
Wyłączniki C60N 3P C 16A ,10A 1P 6A
Słup oświetleniowy stalowy Bartek – 10m
mb
160
szt.
1
szt.
4
Poprzecznik do 2 naświetlaczy
Naświetlacz oświetleniowy PD-2 400N/H-A
Źródło światła HQI –BT 400/D
Fundament prefabrykowany F-160
Tabliczka bezpiecznikowa
Dla 2 zabezpieczeń
Bednarka stalowa ocynkowana 30 x 4 mm
szt.
szt.
szt.
szt.
szt.
4
8
8
4
4
mb.
180
Obudowa szafy
Typ : SST 53 x 88 x 25 Incobex IP 44 wolnostojaca
Wrzutomat
Typ : CM -1-1 230 V 50 Hz
Wyjście : stycznik 16 A 3 faz
(Do zabudowy do poz 15 )
Kamera wandaloodporna, zewnętrzna
Typ : CIR-SZ 46Q
Temp pracy od -30 C do 40 C
Wyjście Video 75Ω zasilanie 12V DC
Dostawca ELTROX Częstochowa tel. 34 343 84 56
Przewód do kamer
Typ : YAP 75-0,59/3,7 + 2x0,5
Sygnał Video + zasilanie kamery
Uchwyt do mocowania kamery na słupie
Oprawy oświetleniowe 150W Brilux IP 44
szt.
1
szt.
2
szt.
2
mb
200
szt.
szt.
2
2
.
7. Szafka oświetleniowa
Zastosowano podobnie jak wyŜej szafkę „Incobex” SOU-3 RO/F typową dla
oświetlenia ulicznego. Układ sterujący umoŜliwia załączanie oświetlenia nocnego
poprzez wyłącznik zmierzchowy . W szafce zabudowane będą ochronnik
5/8
przepięciowy klasy B+C firmy Bettermann , wyłączniki z zabezpieczeniami C60N 3P
16A ,10A , oraz jednofazowe B6A.
Stopień ochrony IP44 ,wolnostojąca.
8 . Szafka wrzutomatu
Zastosowanie dwóch wrzutomatów umoŜliwia załączenie pełnego oświetlenia boiska.
Jeden wrzutomat umoŜliwi oświetlenie jednego boiska do koszykówki. Inwestor
ustali wielkość opłaty ( monety) i związany z tym czas włączenia oświetlenia. W celu
ochrony wrzutomatu przed opadami atmosferycznymi zostanie on zabudowany w
szafie SST Incobex, wolnostojącej, o stopniu ochrony IP44.
9.
Budowa linii oświetlenia zewnętrznego
Przewiduje się dwa obwody linii oświetlenia zewnętrznego. Trzeci obwód
wyprowadzony z szafy będzie zasilał oświetlenie nocne czwarty wrzutomaty.
Projektowane linie kablowe oświetlenia będą ułoŜone kablami YKY 5x10 mm2 w
ziemi na głębokości 0,7 m. W rowach kablowych pod warstwą piasku w gruncie
rodzimym ułoŜyć bednarkę ocynkowaną 30x4 mm. (do zacisków PE złączy
kablowych ,szafy oświetleniowej).
SkrzyŜowania projektowanych kabli z urządzeniami podziemnymi zabezpieczyć
rurami ochronnymi.
Szczegóły układania kabli wg normy N-SEP-E-004.
Słupy oświetleniowe ustawiać w odległości co najmniej 1 m od boiska.
Jako punkty świetlne do oświetlenia boiska przewiduje się naświetlacze typu PD-2 400
N/H-A montowane na słupach stalowych o wysokości 10m
Na dwóch słupach ustawionych po przekątnej boiska będą zawieszone lampy
oświetlenia nocnego 150W oraz kamery - wysokość zawieszenia ok. 4-5m.
.
10. Ochrona przeciwporaŜeniowa i przeciwprzepięciowa
Cała sieć pracuje w systemie TN . Jako system ochrony przed dotykiem pośrednim
zastosowano szybkie wyłączenie zasilania. Uziemieniu podlegają metalowe elementy
szafy ośw. wrzutomatu, słupy oświetleniowe, lampy , metalowe ogrodzenie.
Do zacisku PE fundamentu słupa naleŜy podłączyć bednarkę ocynk 30x4 mm(
odgałęzienie od głównego ciągu w rowie kablowym ) oraz Ŝyłę PE kabla YKY 5x10
do zacisku PE wewnątrz słupa. Rezystancja uziemienia ochronników przepięciowych
nie powinna przekraczać 10 Ω .
6/8
11. Uwagi ogólne
Zgodnie z Prawem Budowlanym naleŜy stosować materiały dopuszczone do obrotu i
stosowania w budownictwie.
Odległości kabli od innych urządzeń podziemnych wg normy N SEP-E-004.
NaleŜy pozostawić zapasy kabli w pobliŜu słupów oświetleniowych szafy
oświetleniowej , złącza kablowego.
Trasy kabli naleŜy oznaczyć folią niebieska o szerokości min 40 cm.
Przed zasypaniem kabli naleŜy zgłosić je do odbioru wstępnego oraz nanieść ich trasę
na mapy geodezyjne.
Po zakończeniu robót ziemnych teren przywrócić do stanu pierwotnego.
12. Monitoring modernizowanego boiska
Do monitoringu przewidziano 2 kamery wandaloodporne , pracujące w temp. od
minus 30C do 40 C . W nocy zasięg kamer wynosi 25 m. Będą one zamocowane na
słupach oświetleniowych na wysokości ok. 4-5 m. Przewody z kamer będą prowadzone
w ziemi w rurze ochronnej do budynku szkoły , w szkole zostana ułoŜone pod tynkiem
poprowadzone do kancelarii .
.
13. Wpływ inwestycji na środowisko naturalne
Przedmiotowa inwestycja nie będzie miała wpływu n środowisko naturalne w postaci
emitowanych zanieczyszczeń powietrza i gleby oraz promieniowania jonizującego.
Nie przewiduje się wycinki drzew i krzewów w trakcie inwestycji.
OBLICZENIA
1. Moc zamówieniowa (szczytowa) P (kW)
P= 4 kW
2. Prąd
J = 4 /( 1,732 x 0,4 x 0,95 ) = 6,77A
3. Spadek napięcia dla najbardziej obciąŜonej fazy ( L3 ) -zasilanie dwóch opraw
2x 400 W J = 4A
7/8
∆U1 = 6,77 x 100/ ( 55 x 16 ) = 0,77 V zasilanie
∆U 2 = (100 x 2)/ (55 x 10) + (60 x 4)/(55 x10 ) = 0,8V
Razem ∆U = 1,57 V
∆U % = 0,7%
4. Prąd szybkiego wyłączenia t=0,4 s
Js = 5 x Jn
Js = 5 x 16 A = 80 A
