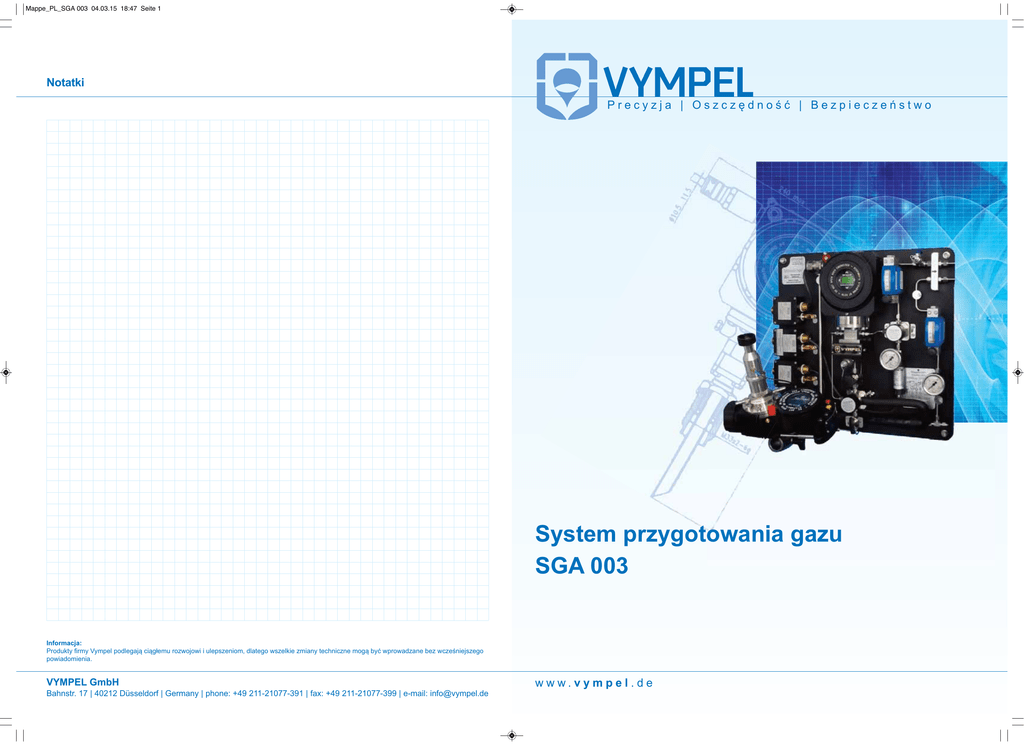

System przygotowania gazu SGA 003

Mappe_PL_SGA 003 04.03.15 18:47 Seite 1
Notatki
Precyzja | Oszczędność | Bezpieczeństwo
System przygotowania gazu
SGA 003
Informacja:
Produkty firmy Vympel podlegają ciągłemu rozwojowi i ulepszeniom, dlatego wszelkie zmiany techniczne mogą być wprowadzane bez wcześniejszego
powiadomienia.
VYMPEL GmbH
Bahnstr. 17 | 40212 Düsseldorf | Germany | phone: +49 211-21077-391 | fax: +49 211-21077-399 | e-mail: [email protected]
www.vympel.de
Mappe_PL_SGA 003 04.03.15 18:47 Seite 3
System przygotowania gazu SGA 003
Precyzja | Oszczędność | Bezpieczeństwo
N a s z s y s t e m d l a Tw o j e g o s u k c e s u
System przygotowania gazu SGA 003 jest najnowszym
produktem firmy Vympel.
Jest wynikiem jej intensywnych badań oraz innowacyjnego
podejścia. SGA 003 wyznacza nowe standardy w zakresie
przygotowania gazu. Daje użytkownikowi możliwość jego
późniejszych modyfikacji.
Rewolucyjna zasada działania, opatentowanego przez firmę
Vympel, filtra grawitacyjnego – kluczowego komponentu
SGA 003 – umożliwia przygotowanie próbki gazu bez użycia
dodatkowych membran lub kartridżów. Tego typu komponenty
są słabą stroną systemów pomiarowych ze względu na
nieprzewidziane konsekwencje wynikłe z ich zużycia podczas
normalnego użytkowania.
Próbki gazu przygotowane przez SGA 003 nie podlegają
problemom z jakimi borykają się tradycyjne układy pomiarowe,
gdzie na warunki w jakich przebywa próbka gazu, wpływa
obecność elementów filtracyjnych mogących się zatykać lub
ulegać zużyciu. W przypadku układ filtracyjnego systemu SGA
003, jest on w stanie w sposób ciągły dostarczać próbkę gazu
najwyższej jakości. SGA 003 jest pierwszym systemem przygotowania gazu, który oferuje uniwersalne rozwiązanie w zakresie
pomiaru temperatury punktu rosy w przemyśle gazowym,
eliminując wszelkie typowe czynniki mające wpływ na pomiar.
System ten jest zdolny przygotować próbkę gazu potrzebną
do pomiaru punktu rosy przy różnych wartości ciśnienia. Może
pracować zarówno przy ciśnieniu procesowym jak również
przy ciśnieniu określanym przez różne regulacje prawne,
maksymalnie do 160 bar (Rys. 1).
Schemat SGA 003
Aby użytkowanie systemu było proste, wyposażono go w zaprogramowane tryby do pomiaru punktu rosy wody oraz węglowodorów (Rys. 2).
n Uniwersalny system do pomiaru
punktu rosy wody i węglowodorów
Kolejną zaletą tego układu jest innowacyjny moduł odniesienia,
który umożliwia szybkie i nieskomplikowane podłączenie
kontrolnego analizatora punktu rosy z serii Hygrovision. Opcja
ta, daje możliwość sprawdzenia w każdej chwili poprawności
wskazań innych urządzeń pomiarowych. Użytkownik może być
pewny zmierzonych wartości poprzez możliwość ich weryfikacji
oraz jeżeli jest to wymagane, może w sposób szybki i niedrogi
udokumentować uzyskane wyniki.
n Brak konieczności prowadzenia
obliczeń w trakcie trwania procesu
pomiarowego
n Brak konieczności kalibracji
n Brak dryftu
n Kompaktowa budowa (510 x 510 mm)
n Wszystkie komponenty systemu są
zaprojektowany do pracy przy ciśnieniu
do 160 bar
n Opcjonalny punkt przyłączeniowy dla
urządzenia wzorcowego
n Brak konieczności montażu dodatkowego punktu wypuszczania gazu w
przypadku zainstalowanego urządzenia
wzorcowego
n Ekologiczne rozwiązanie
n Brak zużywających się filtrów
n Modułowa konstrukcja
n Możliwość pracy przy różnych
wartościach ciśnienia
n Minimalne zużycie energii
Praca z systemem SGA 003 przyniesie użytkownikowi
nowe doświadczenia w zakresie pomiaru temperatury
punktu rosy.
n Możliwość podłączenia przenośnego
analizatora Hygrovision BL
Opcjonalnie, dostępny moduł do podłączenia drugiego analizatora (wysokociśnieniowy moduł odpowietrzania) jako urządzenia
odniesienia lub do jednoczesnego pomiaru punktu rosy wody i węglowodorów
Rozmiar
510 mm x 510 mm x 172 mm
Waga
25 kg
Przepływ próbki gazu
www.vympel.de
n Brak zmian w próbce gazu
Koncepcja tego system oparta jest na jednej prostej zasadzie –
zaprojektowanie procesu pomiarowego dla jego użytkownika.
Proces taki ma być przystępny i łatwy w użytkowaniu i nie
powinien wymagać lat praktyk. Przez użycie komponentów,
których obsługa nie wymaga wysoko rozwiniętych umiejętności
technicznych oraz dzięki modułowej konstrukcji, firma Vympel
realizuje swój cel, do którego należy produkcja układów
pomiarowych łatwych w obsłudze i instalacji. Co więcej, system
ten wyróżnia się wysoką elastycznością. Zapomocą fabrycznie
zainstalowanych modułów, użytkownik może szybko i łatwo
zresetować system przygotowania gazu w odpowiedzi na różne
wymagania procesowe. Rozwiązanie to zapewnia uzyskanie
najbardziej optymalnych wyników.
Technical Data
System z bypass
0.3…1 L/min
System pomiarowy
maks. 8 L/min
Zakres ciśnienia
≤ 160 bar
Temperatura otoczenia
– 10 °C…+50 °C
Wyjście
Cechy produktu
SGA 003
Cong Prima 2M
4 – 20 mA (Wika)
4 – 20 mA
Modbus / RS 485
Rys. 1
Dostosowanie procesu pomiarowego
poprzez regulację parametrów
pomiarowych
Rys. 2
Prosta aktywacja i przełączanie trybów za pomocą klucza magnetycznego
