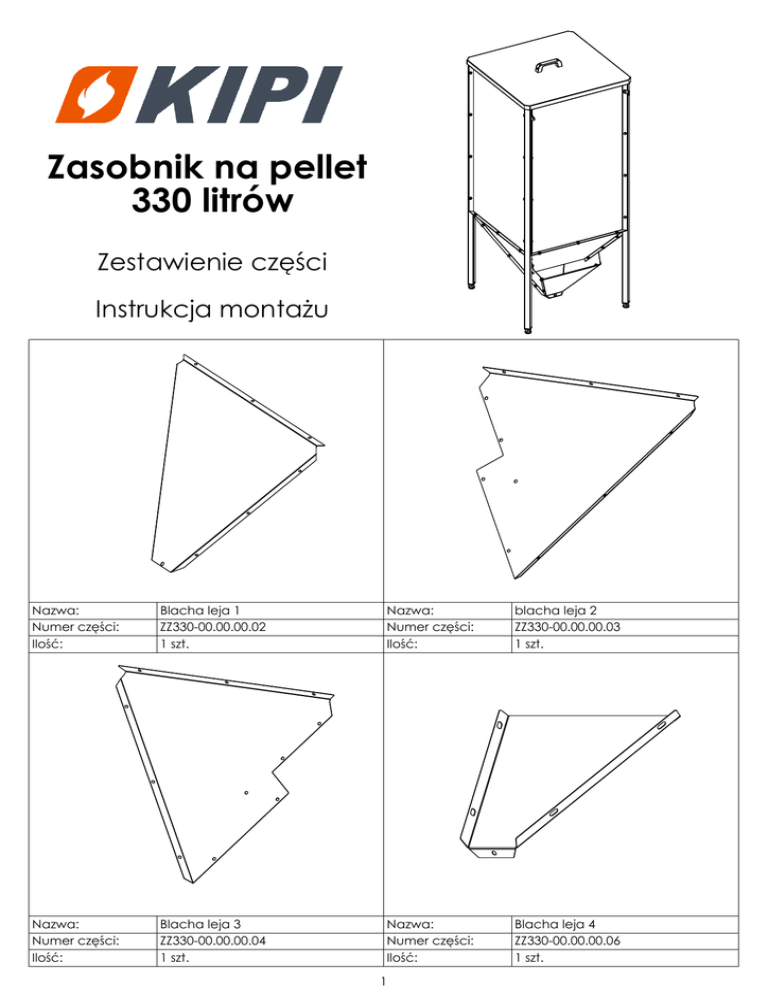

Zasobnik na pellet 330 litrów

Zasobnik na pellet
330 litrów
Zestawienie części
Instrukcja montażu
Nazwa:
Numer części:
Ilość:
Blacha leja 1
ZZ330-00.00.00.02
1 szt.
Nazwa:
Numer części:
Ilość:
blacha leja 2
ZZ330-00.00.00.03
1 szt.
Nazwa:
Numer części:
Ilość:
Blacha leja 3
ZZ330-00.00.00.04
1 szt.
Nazwa:
Numer części:
Ilość:
Blacha leja 4
ZZ330-00.00.00.06
1 szt.
1
Nazwa:
Numer części:
Ilość:
Blacha leja 5
ZZ330-00.00.00.05
1 szt.
Nazwa:
Numer części:
Ilość:
Pokrywa górna
ZZ330-00.01.00.01
1 szt.
Nazwa:
Numer części:
Ilość:
Blacha górna
ZZ330-00.00.00.01
4 szt.
Nazwa:
Numer części:
Ilość:
Noga zasobnika
ZZ330-00.00.00.09
4 szt.
Nazwa:
Numer części:
Ilość:
Zaczep łańcucha
ZZ330-00.00.00.07
1 szt.
Nazwa:
Numer części:
Ilość:
Zaczep łańcucha-lewy
ZZ330-00.00.00.08
1 szt.
Nazwa:
Numer części:
Ilość:
Rączka
ZZ330-00.00.00.10
1 szt.
Nazwa:
Numer części:
Ilość:
Zaślepka górna
ZZ330-00.00.00.11
4 szt.
2
Nazwa:
Numer części:
Ilość:
Nóżka
ZZ330-00.00.00.12
4 szt.
Nazwa:
Numer części:
Ilość:
Śruba M6x40
ZZ330-00.00.00.13
16 szt.
Nazwa:
Numer części:
Ilość:
Śruba M6x12
ZZ330-00.00.00.14
29 szt.
Nazwa:
Numer części:
Ilość:
Śruba imbusowa M8x16
ZZ330-00.00.00.15
2 szt.
Nazwa:
Numer części:
Ilość:
Podkładka M8
ZZ330-00.00.00.16
2 szt.
Nazwa:
Numer części:
Ilość:
Podkładka M6
ZZ330-00.00.00.17
88 szt.
Nazwa:
Numer części:
Ilość:
Nakrętka M8
ZZ330-00.00.00.18
2 szt.
Nazwa:
Numer części:
Ilość:
Nakrętka M6
ZZ330-00.00.00.19
45 szt.
Montaż zasobnika powinien odbyć się w krokach przedstawionych na poniższych schematach. Dokonać go
należy na podłożu płaskim, które nie spowoduje zarysowań poszczególnych elementów (np. na kartonie).
Podczas skręcania samego zasobnika nie należy dokręcać śrub do końca. Dopiero po złożeniu wszystkich blach
śruby dokręcić.
Montaż zaślepki i nóżki można wykonać za pomocą gumowego młotka lub młotka zwykłego wbijając
wymienione elementy przez element pośredni (np. drewno). Nóżkę należy wbijać bez elementu wkręconego w
nią.
Po zmontowaniu zasobnika i ustawieniu go w docelowym miejscu należy go wypoziomować poprzez pokręcanie
regulowanych nóżek.
Do montażu zasobnika potrzebne są:
- klucz płaski lub oczkowy rozmiar 10 - 2 szt.
- klucz płaski lub oczkowy rozmiar 13 - 1 szt.
- klucz imbusowy rozmiar 6 - 1 szt.
- młotek gumowy lub zwykły - 1 szt.
3
Zaślepka górna
Noga zasobnika
Nóżka
Śruba imbusowa M8x16
Rączka
Pokrywa górna
Podkładka M6
Nakrętka M6
4
Blacha górna
Zaczep łańcucha
Nakrętka M6
Podkładka M6
Podkładka M6
Śruba M6x40
Zaczep łańcucha-lewy
5
Blacha leja 1
Blacha leja 3
Blacha leja 2
Nakrętka M6
Podkładka M6
Blacha leja 5
Podkładka M6
Śruba M6x12
6
Śruba M6x12
Podkładka M6
Podkładka M6
Nakrętka M6
7
Blacha leja 4
Śruba M6x12
Podkładka M6
Nakrętka M6
Podkładka M6
8
