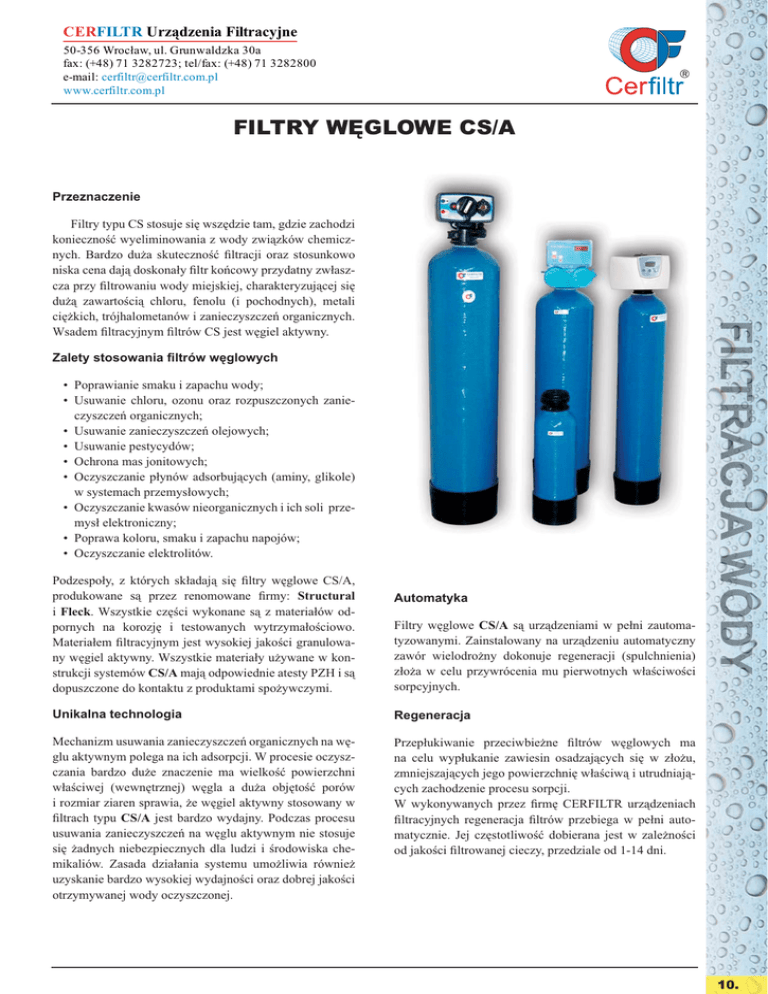

FILTRY WĘGLOWE CS/A

CERFILTR Urządzenia Filtracyjne
50-356 Wrocław, ul. Grunwaldzka 30a
fax: (+48) 71 3282723; tel/fax: (+48) 71 3282800
e-mail: [email protected]
www.cerfiltr.com.pl
FILTRY WĘGLOWE CS/A
Przeznaczenie
Filtry typu CS stosuje się wszędzie tam, gdzie zachodzi
konieczność wyeliminowania z wody związków chemicznych. Bardzo duża skuteczność filtracji oraz stosunkowo
niska cena dają doskonały filtr końcowy przydatny zwłaszcza przy filtrowaniu wody miejskiej, charakteryzującej się
dużą zawartością chloru, fenolu (i pochodnych), metali
ciężkich, trójhalometanów i zanieczyszczeń organicznych.
Wsadem filtracyjnym filtrów CS jest węgiel aktywny.
Zalety stosowania filtrów węglowych
• Poprawianie smaku i zapachu wody;
• Usuwanie chloru, ozonu oraz rozpuszczonych zanieczyszczeń organicznych;
• Usuwanie zanieczyszczeń olejowych;
• Usuwanie pestycydów;
• Ochrona mas jonitowych;
• Oczyszczanie płynów adsorbujących (aminy, glikole)
w systemach przemysłowych;
• Oczyszczanie kwasów nieorganicznych i ich soli przemysł elektroniczny;
• Poprawa koloru, smaku i zapachu napojów;
• Oczyszczanie elektrolitów.
Podzespoły, z których składają się filtry węglowe CS/A,
produkowane są przez renomowane firmy: Structural
i Fleck. Wszystkie części wykonane są z materiałów odpornych na korozję i testowanych wytrzymałościowo.
Materiałem filtracyjnym jest wysokiej jakości granulowany węgiel aktywny. Wszystkie materiały używane w konstrukcji systemów CS/A mają odpowiednie atesty PZH i są
dopuszczone do kontaktu z produktami spożywczymi.
Automatyka
Filtry węglowe CS/A są urządzeniami w pełni zautomatyzowanymi. Zainstalowany na urządzeniu automatyczny
zawór wielodrożny dokonuje regeneracji (spulchnienia)
złoża w celu przywrócenia mu pierwotnych właściwości
sorpcyjnych.
Unikalna technologia
Regeneracja
Mechanizm usuwania zanieczyszczeń organicznych na węglu aktywnym polega na ich adsorpcji. W procesie oczyszczania bardzo duże znaczenie ma wielkość powierzchni
właściwej (wewnętrznej) węgla a duża objętość porów
i rozmiar ziaren sprawia, że węgiel aktywny stosowany w
filtrach typu CS/A jest bardzo wydajny. Podczas procesu
usuwania zanieczyszczeń na węglu aktywnym nie stosuje
się żadnych niebezpiecznych dla ludzi i środowiska chemikaliów. Zasada działania systemu umożliwia również
uzyskanie bardzo wysokiej wydajności oraz dobrej jakości
otrzymywanej wody oczyszczonej.
Przepłukiwanie przeciwbieżne filtrów węglowych ma
na celu wypłukanie zawiesin osadzających się w złożu,
zmniejszających jego powierzchnię właściwą i utrudniających zachodzenie procesu sorpcji.
W wykonywanych przez firmę CERFILTR urządzeniach
filtracyjnych regeneracja filtrów przebiega w pełni automatycznie. Jej częstotliwość dobierana jest w zależności
od jakości filtrowanej cieczy, przedziale od 1-14 dni.
10.
CERFILTR Urządzenia Filtracyjne
Automatyczne filtry węglowe wody CS/A
Urządzenia typu CS/A składają się z: zaworu wielodrożnego, sterownika, zbiornika z dyszami filtracyjnymi wypełnionego złożem
aktywnym.
Filtry węglowe CS/A charakteryzują się następującymi parametrami:
•
•
•
•
•
•
•
Regeneracja złoża w trybie czasowym [T] lub objętościowym [V];
Prosta kontrola działania układu sterującego oraz możliwość szybkiej zmiany trybu pracy;
Zawór wielodrożny o dużej niezawodności (elektroniczny firmy SIATA, elektryczno-mechaniczny firmy FLECK);
Zbiorniki wykonane z laminowanego włókna szklanego firmy STRUCTURAL;
Ciśnienie robocze układu wynosi od 1 do 6 barów;
Strata ciśnienia od 0,3 do 0,6 bara;
Urządzenia można zestawić równolegle w celu uzyskania większych wydajności.
W skład standardowego zestawu CS/A wchodzi:
•
•
•
•
•
zbiornik filtra węglowego
dysze filtracyjne
automatyczny zawór wielodrożny ze sterownikiem
węgiel aktywny
podsypka żwirowa
DANE TECHNICZNO-UŻYTKOWE
Typ CS/A
Wydajność
[m3/h]
Przyłącza
[cale]
nominalna
Wymiary pod
zabudowę
[m]
Ciężar kompletnego
zestawu [kg]
podstawa wysokość
zbiornik, węgiel aktywny,
zawór, armatura
CS/A 04
0,4
1
0,3 × 0,3
1,6
30
CS/A 06
0,6
1
0,3 × 0,3
1,6
40
CS/A 08
0,8
1
0,4 × 0,4
1,7
60
CS/A 12
1,2
1
0,4 × 0,4
2,2
100
CS/A 15
1,5
1
0,5 × 0,5
2,2
110
CS/A 19
1,9
1
0,5 × 0,5
2,2
130
CS/A 26
2,6
1
0,7 × 0,7
2,3
190
CS/A 34
3,4
1
0,7 × 0,7
2,3
230
CS/A 53
5,3
1 1/2
0,8 × 0,8
2,4
400
CS/A 76
7,6
1 1/2
1,0 × 1,0
2,4
530
* Niestandardowo firma CERFILTR wykonuje filtry węglowe ze zbiornikami stalowymi lub ze stali nierdzewnej i większej wydajności.
Formuła zamówienia:
CS/A
CS - typ urządzenia
10
10 - wielkość urządzenia
Rodzaj zaworu wielodrożnego:
F - Fleck; S -firmy Siata
F
T
Tryb pracy zaworu:
T - regeneracja sterowana czasowo;
V - regeneracja sterowana objętościowo
