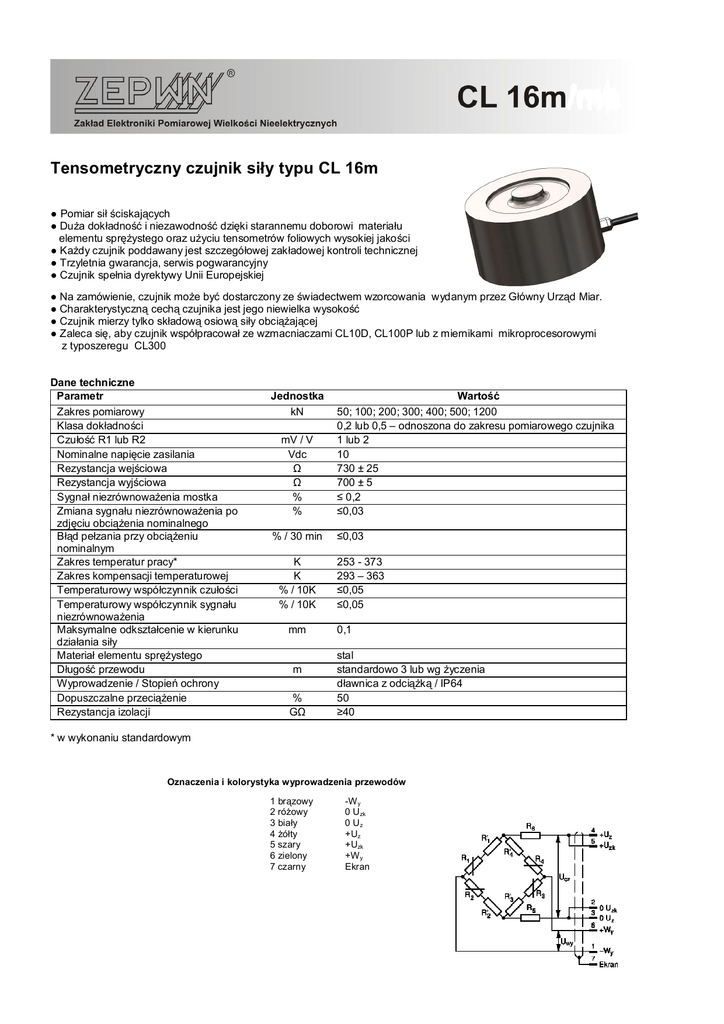

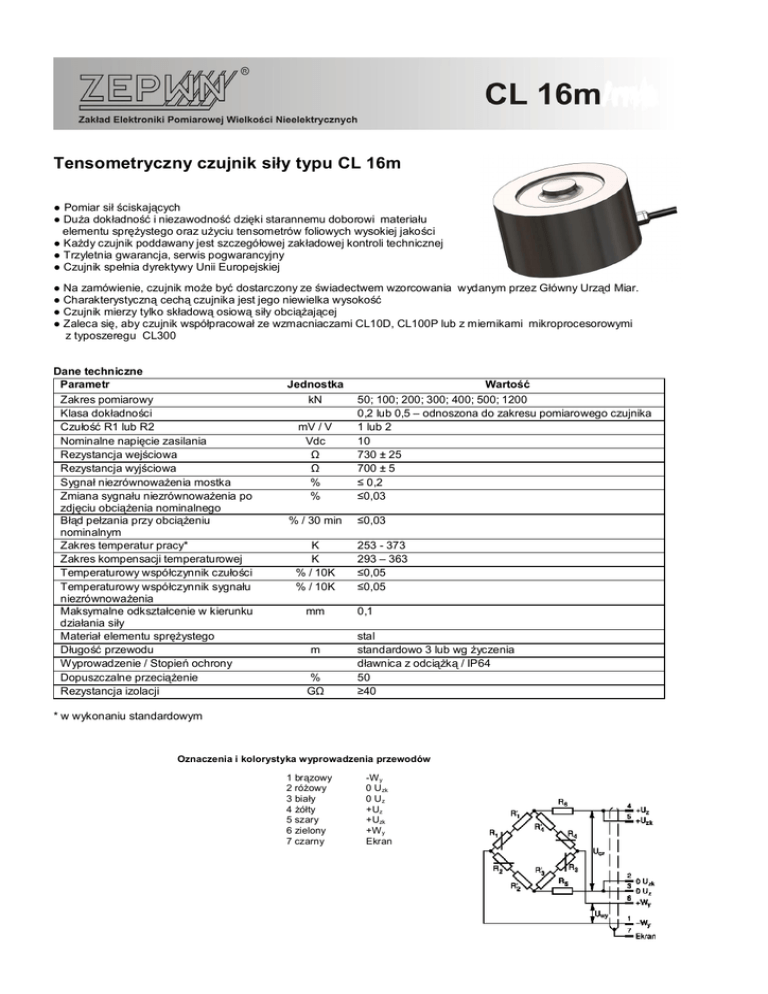

Tensometryczny czujnik siły typu CL 16m

Tensometryczny czujnik siły typu CL 16m
● Pomiar sił ściskających
● Duża dokładność i niezawodność dzięki starannemu doborowi materiału
elementu sprężystego oraz użyciu tensometrów foliowych wysokiej jakości
● Każdy czujnik poddawany jest szczegółowej zakładowej kontroli technicznej
● Trzyletnia gwarancja, serwis pogwarancyjny
● Czujnik spełnia dyrektywy Unii Europejskiej
● Na zamówienie, czujnik może być dostarczony ze świadectwem wzorcowania wydanym przez Główny Urząd Miar.
● Charakterystyczną cechą czujnika jest jego niewielka wysokość
● Czujnik mierzy tylko składową osiową siły obciążającej
● Zaleca się, aby czujnik współpracował ze wzmacniaczami CL10D, CL100P lub z miernikami mikroprocesorowymi
z typoszeregu CL300
Dane techniczne
Parametr
Zakres pomiarowy
Klasa dokładności
Czułość R1 lub R2
Nominalne napięcie zasilania
Rezystancja wejściowa
Rezystancja wyjściowa
Sygnał niezrównoważenia mostka
Zmiana sygnału niezrównoważenia po
zdjęciu obciążenia nominalnego
Błąd pełzania przy obciążeniu
nominalnym
Zakres temperatur pracy*
Zakres kompensacji temperaturowej
Temperaturowy współczynnik czułości
Temperaturowy współczynnik sygnału
niezrównoważenia
Maksymalne odkształcenie w kierunku
działania siły
Materiał elementu sprężystego
Długość przewodu
Wyprowadzenie / Stopień ochrony
Dopuszczalne przeciążenie
Rezystancja izolacji
Jednostka
kN
mV / V
Vdc
Ω
Ω
%
%
% / 30 min
K
K
% / 10K
% / 10K
mm
m
%
GΩ
Wartość
50; 100; 200; 300; 400; 500; 1200
0,2 lub 0,5 – odnoszona do zakresu pomiarowego czujnika
1 lub 2
10
730 ± 25
700 ± 5
≤ 0,2
≤0,03
≤0,03
253 - 373
293 – 363
≤0,05
≤0,05
0,1
stal
standardowo 3 lub wg życzenia
dławnica z odciążką / IP64
50
≥40
* w wykonaniu standardowym
Oznaczenia i kolorystyka wyprowadzenia przewodów
1 brązowy
2 różowy
3 biały
4 żółty
5 szary
6 zielony
7 czarny
-W y
0 U zk
0 Uz
+Uz
+Uzk
+W y
Ekran
Tensometryczny czujnik siły typu CL 16m __________________________________
zakres
kN
50
100
200
300
400
500
1200
ØA
mm
76,2
76,2
76,2
120
120
120
180
ØB
mm
64
64
64
100
100
100
158
C
mm
51
51
58
70
70
70
100
ØD
mm
19
19
19
30
30
30
86
R
mm
300
300
300
350
350
350
350
M
mm
6
6
6
8
8
8
10
Możliwe inne zakresy siły na zamówienie
Wykonania:
CL16m
300 kN
0,2
R1
10
O1
1
Zakres: [kN] 50; 100; 200; 300; 400; 500; 1200
Klasa dokładności: 0,2; 0,5
Czułość: R1 –1 mV/V; R2 – 2 mV/V
Napięcie zasilania: 10 V
Wyprowadzenie: O1 - dławnica z odciążką
Długość przewodu: standardowa 3 m lub wymagana [m]
Przykład zamawiania czujnika: CL16m-300kN-0,2-R2-10-O1-1; czujnik w wykonaniu jak na rysunku, zakres 300 kN; klasa
dokładności 0,2; czułość 2 mV/V; napięcie zasilania 10 V; wyprowadzenie dławnica z odciążką; długość przewodu 1 m.
Producent i dystrybutor________________________________________________________
ZEPWN J. Czerwiński i Wspólnicy – spółka jawna, 05-270 Marki, ul. Kołłątaja 8
tel./fax: (022) 7812169, 7712411, e-mail: [email protected], http://www.zepwn.com.pl
