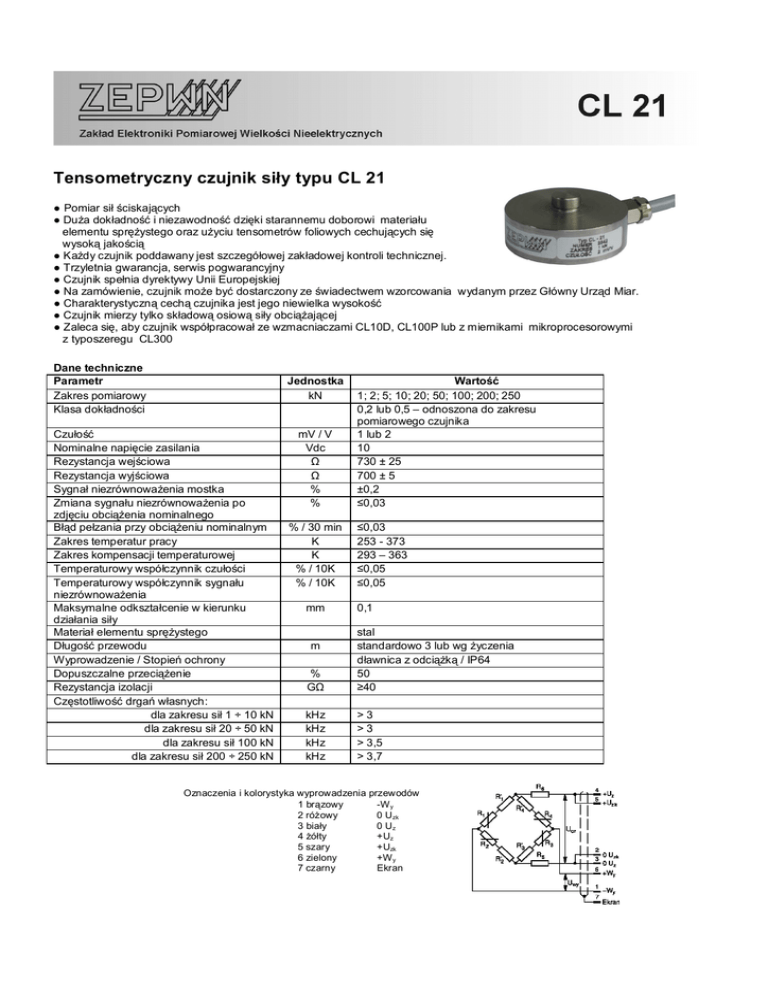

Tensometryczny czujnik siły typu CL 21

Tensometryczny czujnik siły typu CL 21
● Pomiar sił ściskających
● Duża dokładność i niezawodność dzięki starannemu doborowi materiału
elementu sprężystego oraz użyciu tensometrów foliowych cechujących się
wysoką jakością
● Każdy czujnik poddawany jest szczegółowej zakładowej kontroli technicznej.
● Trzyletnia gwarancja, serwis pogwarancyjny
● Czujnik spełnia dyrektywy Unii Europejskiej
● Na zamówienie, czujnik może być dostarczony ze świadectwem wzorcowania wydanym przez Główny Urząd Miar.
● Charakterystyczną cechą czujnika jest jego niewielka wysokość
● Czujnik mierzy tylko składową osiową siły obciążającej
● Zaleca się, aby czujnik współpracował ze wzmacniaczami CL10D, CL100P lub z miernikami mikroprocesorowymi
z typoszeregu CL300
Dane techniczne
Parametr
Zakres pomiarowy
Klasa dokładności
Jednostka
kN
Czułość
Nominalne napięcie zasilania
Rezystancja wejściowa
Rezystancja wyjściowa
Sygnał niezrównoważenia mostka
Zmiana sygnału niezrównoważenia po
zdjęciu obciążenia nominalnego
Błąd pełzania przy obciążeniu nominalnym
Zakres temperatur pracy
Zakres kompensacji temperaturowej
Temperaturowy współczynnik czułości
Temperaturowy współczynnik sygnału
niezrównoważenia
Maksymalne odkształcenie w kierunku
działania siły
Materiał elementu sprężystego
Długość przewodu
Wyprowadzenie / Stopień ochrony
Dopuszczalne przeciążenie
Rezystancja izolacji
Częstotliwość drgań własnych:
dla zakresu sił 1 ÷ 10 kN
dla zakresu sił 20 ÷ 50 kN
dla zakresu sił 100 kN
dla zakresu sił 200 ÷ 250 kN
mV / V
Vdc
Ω
Ω
%
%
% / 30 min
K
K
% / 10K
% / 10K
mm
Wartość
1; 2; 5; 10; 20; 50; 100; 200; 250
0,2 lub 0,5 – odnoszona do zakresu
pomiarowego czujnika
1 lub 2
10
730 ± 25
700 ± 5
±0,2
≤0,03
≤0,03
253 - 373
293 – 363
≤0,05
≤0,05
0,1
%
GΩ
stal
standardowo 3 lub wg życzenia
dławnica z odciążką / IP64
50
≥40
kHz
kHz
kHz
kHz
>3
>3
> 3,5
> 3,7
m
Oznaczenia i kolorystyka wyprowadzenia przewodów
1 brązowy
-W y
2 różowy
0 U zk
3 biały
0 Uz
4 żółty
+Uz
5 szary
+Uzk
6 zielony
+W y
7 czarny
Ekran
Tensometryczny czujnik siły typu CL 21 ____________________________________
zakres
kN
1
2
5
10
20
50
100
200
250
Wykonania
ØA
mm
49
49
49
49
76,2
76,2
76,2
76,2
76,2
ØB
mm
43
43
43
43
60
60
60
60
60
C
mm
25
25
25
25
28
38,1
38,1
38,1
38,1
ØD
mm
10
10
10
10
19
19
19
19
19
masa
kg
0,162
0,180
0,190
0,197
0,260
0,281
0,283
0,290
0,290
CL21
1 kN
0,2
R1
10
O1
1
Zakres: [kN] 1; 2; 5; 10; 20; 50; 100; 200; 250
Klasa dokładności: 0,2; 0,5
Czułość: R1 –1 mV/V, R2 – 2 mV/V
Napięcie zasilania: 10 V
Wyprowadzenie: O1 - dławnica z odciążką
Długość przewodu: standardowa 3 m lub wymagana [m]
Przykład zamawiania: CL 21 – 1 kN – 0,2 – R2 – 10 – O1 – 1; czujnik w wykonaniu jak na rysunku, zakres 1 kN; klasa
dokładności 0,2; czułość 2 mV/V; napięcie zasilania 10 V; wyprowadzenie dławnica z odciążką; długość przewodu 1 m.
Producent i dystrybutor________________________________________________________
ZEPWN J. Czerwiński i Wspólnicy – spółka jawna, 05-270 Marki, ul. Kołłątaja 8
tel./fax: (22) 7812169, 7712411, e-mail: [email protected], http://www.zepwn.com.pl
