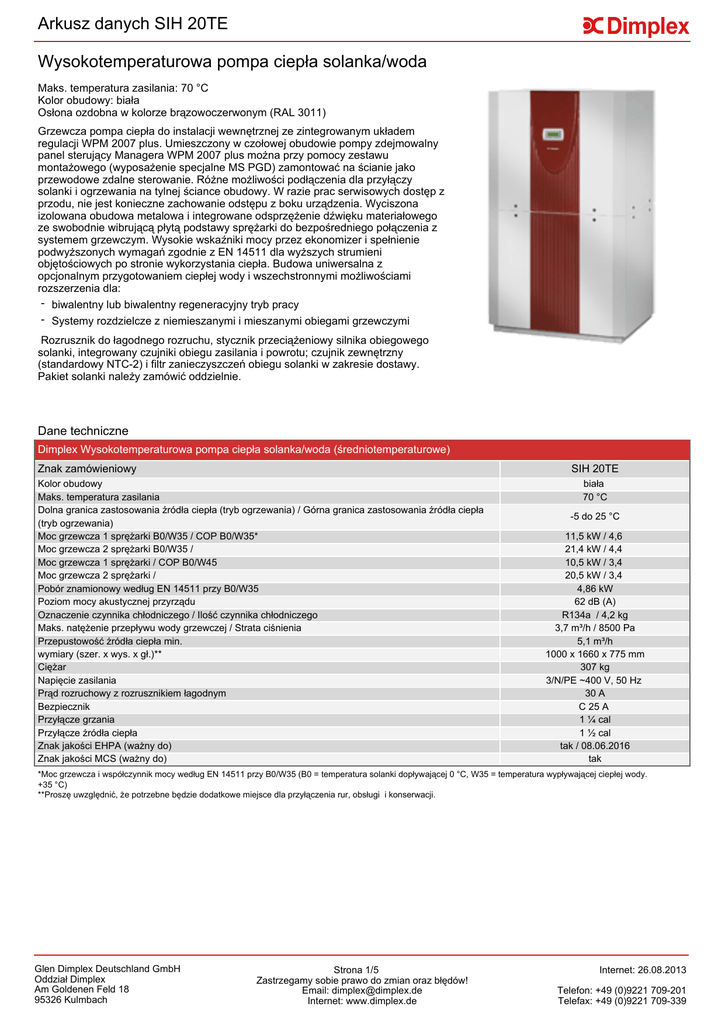

Arkusz danych Wysokotemperaturowa pompa ciep³a solanka/woda

Arkusz danych SIH 20TE
Wysokotemperaturowa pompa ciepła solanka/woda
Maks. temperatura zasilania: 70 °C
Kolor obudowy: biała
Osłona ozdobna w kolorze brązowoczerwonym (RAL 3011)
Grzewcza pompa ciepła do instalacji wewnętrznej ze zintegrowanym układem
regulacji WPM 2007 plus. Umieszczony w czołowej obudowie pompy zdejmowalny
panel sterujący Managera WPM 2007 plus można przy pomocy zestawu
montażowego (wyposażenie specjalne MS PGD) zamontować na ścianie jako
przewodowe zdalne sterowanie. Różne możliwości podłączenia dla przyłączy
solanki i ogrzewania na tylnej ściance obudowy. W razie prac serwisowych dostęp z
przodu, nie jest konieczne zachowanie odstępu z boku urządzenia. Wyciszona
izolowana obudowa metalowa i integrowane odsprzężenie dźwięku materiałowego
ze swobodnie wibrującą płytą podstawy sprężarki do bezpośredniego połączenia z
systemem grzewczym. Wysokie wskaźniki mocy przez ekonomizer i spełnienie
podwyższonych wymagań zgodnie z EN 14511 dla wyższych strumieni
objętościowych po stronie wykorzystania ciepła. Budowa uniwersalna z
opcjonalnym przygotowaniem ciepłej wody i wszechstronnymi możliwościami
rozszerzenia dla:
- biwalentny lub biwalentny regeneracyjny tryb pracy
- Systemy rozdzielcze z niemieszanymi i mieszanymi obiegami grzewczymi
Rozrusznik do łagodnego rozruchu, stycznik przeciążeniowy silnika obiegowego
solanki, integrowany czujniki obiegu zasilania i powrotu; czujnik zewnętrzny
(standardowy NTC-2) i filtr zanieczyszczeń obiegu solanki w zakresie dostawy.
Pakiet solanki należy zamówić oddzielnie.
Dane techniczne
Dimplex Wysokotemperaturowa pompa ciepła solanka/woda (średniotemperaturowe)
Znak zamówieniowy
SIH 20TE
Kolor obudowy
Maks. temperatura zasilania
Dolna granica zastosowania źródła ciepła (tryb ogrzewania) / Górna granica zastosowania źródła ciepła
(tryb ogrzewania)
Moc grzewcza 1 sprężarki B0/W35 / COP B0/W35*
Moc grzewcza 2 sprężarki B0/W35 /
Moc grzewcza 1 sprężarki / COP B0/W45
Moc grzewcza 2 sprężarki /
Pobór znamionowy według EN 14511 przy B0/W35
Poziom mocy akustycznej przyrządu
Oznaczenie czynnika chłodniczego / Ilość czynnika chłodniczego
Maks. natężenie przepływu wody grzewczej / Strata ciśnienia
Przepustowość źródła ciepła min.
wymiary (szer. x wys. x gł.)**
Ciężar
Napięcie zasilania
Prąd rozruchowy z rozrusznikiem łagodnym
Bezpiecznik
Przyłącze grzania
Przyłącze źródła ciepła
Znak jakości EHPA (ważny do)
Znak jakości MCS (ważny do)
biała
70 °C
-5 do 25 °C
11,5 kW / 4,6
21,4 kW / 4,4
10,5 kW / 3,4
20,5 kW / 3,4
4,86 kW
62 dB (A)
R134a / 4,2 kg
3,7 m³/h / 8500 Pa
5,1 m³/h
1000 x 1660 x 775 mm
307 kg
3/N/PE ~400 V, 50 Hz
30 A
C 25 A
1 ¼ cal
1 ½ cal
tak / 08.06.2016
tak
*Moc grzewcza i współczynnik mocy według EN 14511 przy B0/W35 (B0 = temperatura solanki dopływającej 0 °C, W35 = temperatura wypływającej ciepłej wody.
+35 °C)
**Proszę uwzględnić, że potrzebne będzie dodatkowe miejsce dla przyłączenia rur, obsługi i konserwacji.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 1/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SIH 20TE
Opis
Numer
Ilości
artykułu
przykładowe
SIH 20TE
SYL 250
AF 40
352970
352260
351900
1
SZB 250
AP SVT
AP SVT16
352490
348900
356060
1
1
SVT 200KV
363860
SVT 300KV
363870
SVT 400KV
363880
AFN 825
AFN 824
WTE 20
SWPR 500
328610
324610
358400
337500
PSW 200
CTHK 630
CTHK 631
CTHK 632
CTHK 633
CTHK 634
PSW 500
DDV 32
UP 60-32
UP 70-32
VTB 25
WWM 32
MMH 32
MMB 32
339830
363610
336180
335910
322140
322150
339210
348450
355970
354020
339870
367800
367790
367780
1
UPE 70-32
362800
1
UPE 80-32
362820
VSE 32-50
VSE 32-100
VSE 32-150
VSE 32-200
VSE 32-300
362520
362530
362540
362550
362560
SRX 080M
SRX 120M
SRX 140M
359080
359090
359100
WWSP 880
FLH 60
FLHU 70
FLH 90
FLH 25M
SVK 852
337880
338060
338070
366130
349430
326660
WWSP 442E
353370
WWSP 900
WWSP 540
SOL
339220
PWD 750
349100
PWD 900
362860
Typ-nr
Sztuk
Cena
Pompa ciepła
Wysokotemperaturowa pompa ciepła solanka/woda
Elastyczne taśmy izolacyjne do podłożenia
Przyłącze kołnierzowe do obiegu grzania i solanki
Wyposażenie dodatkowe źródła ciepła
Zestaw solankowy pomp ciepła typu solanka / woda
Zestaw przyłączeniowy rozdzielacza solanki
Zestaw przyłączeniowy rozdzielacza solanki
Rozdzielacz obiegu solanki 2-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Rozdzielacz obiegu solanki 3-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Rozdzielacz obiegu solanki 4-krotny ze złączkami śrubowymi z
pierścieniem zaciskowym
Środek przeciw zamarzaniu dla obiegu solanki 20 l
Środek przeciw zamarzaniu dla obiegu solanki 200 l
Płytowy wymiennik ciepła dla SIH 20
Presorat niskiego ciśnienia solanki
3
1
Akcesoria hydrauliczne
Podstawa zbiornika buforowego 200 l
Grzałka zanurzeniowa 4,5 kW; ~230 V
Grzałka 2,0 kW
Grzałka 2,9 kW CTHK 632
Grzałka 4,5 kW CTHK 633
Grzałka 6,0 kW CTHK 634
Uniwersalny zbiornik buforowy 500 l*
Podwójny rozdzielacz bezciśnieniowy
Pompa obiegowa wody grzewczej
Pompa obiegowa wody grzewczej
Belka rozdzielacza
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Moduł mieszanego obiegu grzewczego
Moduł mieszalnika do systemów biwalentnych
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Elektronicznie regulowana pompa bezdławnicowa 0 - 10 V z
przekaźnikiem dołączającym
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
Wstępnie obrobiona rura falista ze stali nierdzewnej DN 32
1
1
1
Akcesoria do ogrzewania
Konwektor wentylatorowy, ogrzewanie, 800 W
Konwektor wentylatorowy, ogrzewanie, 1200 W
Konwektor wentylatorowy, ogrzewanie, 1400 W
Wyposażenie dodatkowe przygotowania ciepłej wody
Zasobnik ciepłej wody 400 l z czujnikiem temperatury
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe do ciepłej wody
Ogrzewanie kołnierzowe FLH 25M
Układ zaworów zabezpieczających
Design zasobnik ciepłej wody z obudową z blachy i czujnikiem
temperatury*
Zasobnik ciepłej wody 500 l z czujnikiem temperatury*
Zbiornik solarny 500 l do pompy ciepła
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Zbiornik kombinacyjny dla ogrzewania i centralnego podgrzewania
przepływowego wody pitnej*
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
1
1
361090
Strona 2/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Wyposażenie urządzenia SIH 20TE
Opis
Typ-nr
Moduł ciepłej wody / moduł niemieszanego obiegu grzewczego
Seria pomp DN 32 do bezpośredniego podłączenia zbiornika ciepłej
wody
Pompa obiegowa wody grzewczej
Mały grzejnik przepływowy pod stół 3,5kW
Numer
Ilości
artykułu
przykładowe
WWM 32
367800
WPG 32
356040
UP 70-32
DZU 35 S
354020
367230
NWPM
EWPM
LWPM 410
356960
356970
339410
RWPM
363370
RBG WPM
MS PGD
AP PGD
FG 3115
NTC-10M
KRRV 003
339700
353810
356570
336620
363600
322070
DWU 40
ZWU 32
347770
348950
WPM Econ PK
360000
RKS WPM
342220
RTK 601U
RTK 602U
TPW WPM
355610
355620
350970
SOLCU 1
356220
SOLCU 2
356560
Sztuk
Cena
1
Wyposażenie dodatkowe techniki regulacji
Rozszerzenie dla podłączenia sieci Ethernet
Rozszerzenie dla przyłączenia magistrali KNX/EIB
Rozszerzenie dla połączenia typu Modbus
Karta interfejsu do sterownika pompy ciepła do podłączenia
Smart-RTC i WPM Econ PK/PKS 14/25 Econ
Grupa przekaź ników basenu / zdalny wskaź nik zakłóceń
Zestaw do montażu naściennego MS PGD
Pilot zdalnego sterowania WPM 2006/2007/EconPlus/R*
Czujnik temperatury zewnętrznej w obudowie
Czujnik temperatury NTC-10 z tuleją metalową
Termostat ogrzewania i ciepłej wody
Wyposażenie dodatkowe pasywnego chłodzenia
Hydraulicze wyposażenie dla pasywnego chłodzenia*
Hydraulicze wyposażenie dla pasywnego chłodzenia*
Wyposażenie dodatkowe techniki regulacji (chłodzenie)
Bierny regulator chłodzenia*
Moduł sterowania klimatyzacji pomieszczenia do regulacji
temperatury i wilgotności pomieszczenia
Regulator temperatury pomieszczenia grzanie/chłodzenie*
Regulator temperatury pomieszczenia grzanie/chłodzenie
Nadzór punktu rosy*
Akcesoria dodatkowe techniki regulacji (solar)
Regulator solarny dla jednego pola kolektora i jednego zbiornika
Regulator solarny z 14 różnymi, zaprogramowanymi wstępnie
konfiguracjami urządzenia
* Dodatkowe szczególne wyposażenie do dyspozycji / wymagane
Adnotacja:
Wyposażenie dodatkowe źródła ciepła należy dobrać dla
kolektorów ziemnych zgodnie z dokumentacją projektowania.
Ważna wskazówka:
Kombinacja komponentów i podana ilość przedstawia niewiążące przykładowe urządzenie, które musi być sprawdzone i dopasowane według
indywidualnych potrzeb. Wielkość pompy powinna zostać sprawdzona według spadku ciśnienia urządzenia i minimalnego przepływu wody grzewczej
pompy ciepła.
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 3/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła solanka/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Adnotacje:
Hydrauliczne połączenie obrazuje
schematyczne przedstawienie
niezbędnych do działania elementów i
powinno służyć jako pomoc do
przeprowadzenia własnych projektów.
Aktualną wersję można w każdej chwili
ściągnąć pod adresem
www.dimplex.de/nc/pl/professional/plan
owanie-online/schematy-po3-czen.html.
Nie zawiera ono wszystkich
koniecznych zgodnie z normą DIN EN
12828 instalacji bezpieczeństwa,
elementów utrzymania stałego ciśnienia
oraz ewentualnie koniecznych
dodatkowych urządzeń zamykających
do prac konserwacyjnych i
serwisowych.
Nastawienia sterownika pompy ciepła i
istniejącego ewentualnie zewnętrznego
urządzenia regulującego muszą zostać
dostosowane do przedłożonego
schematu połączeń.
Może wystąpić konieczność dokonania
aktualizacji oprogramowania!
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
Strona 4/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
schemat połączeń: 20231020
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
Pompa ciepła solanka/woda, schemat połączeń, Pompa ciepła i grzałka nurnikowa
Legenda:
1.
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2.
3.
3.1
4.
5.
6.
7.
8.
9.
10.
13.
15.
16.
17.
Pompa ciepła
Pompa ciepła powietrze/woda
Pompa ciepła solanka/woda
Pompa ciepła woda/woda
Rewersyjna pompa ciepła powietrze/woda
Rewersyjna pompa ciepła solanka/woda
Rewersyjna pompa ciepła woda/woda
Pompa ciepła powietrze/woda typu split
Menedżer pompy ciepła
Równoległy zbiornik buforowy
Zbiornik buforowy
Zbiornik ciepłej wody
Wymiennik ciepła wody w basenie
Pasywna stacja chłodzenia z regulatorem N6
Grzanie i ciche lub dynamiczne chłodzenie
Konwektor wentylatorowy z podłączeniem 4 litrowym
Wyłączny obieg chłodzenia
Wyłączny obieg grzania
Źródło ciepła
Wieża hydrauliczna
Ochrona przed oparzeniem
Wieża hydrauliczna HWK 332
System rozdziału ciepłej wody:
DDV 25
DDV 32
EB KPV
KPV 25
MMB 25
MMH 25
VTB 25
WWM 25
Podwójny bezciśnieniowy rozdzielacz (do 2,0 m³/h)*
Podwójny bezciśnieniowy rozdzielacz (do 2,5 m³/h)*
Moduł rozszerzający dla rozdzielacza kompaktowego (do 2,0 m³/h)*
Moduł rozszerzający z zaworem przelewowym (do 1,3 m³/h)*
w połączeniu z EB KPV (do 2,0 m³/h)*
Biwalentny moduł mieszający (do 2,0 m³/h)*
Moduł mieszający obiegu grzewczego
Belki rozdzielacza (do 2,5 m³/h)*
Moduł ciepłej wody / niemieszalny obieg grzewczy (do 2,5 m³/h)*
* zalecany max. przepływ wody grzewczej
Termika solaru:
SST 25
SOLK 1204
SOLPU 1
SOLCU 1
SOLCU 2
T1
T2
T3
Stacja solarna ciepłej wody
Pole kolektora
Stacja sloneczna
Regulator solaru
Regulator solaru
Czujnik temperatury (czujnik kolektora)
Czujnik temperatury (zbiornik 1)
Czujnik temperatury (zbiornik 2 /opcjonalna funkcja wskazania)
Glen Dimplex Deutschland GmbH
Oddział Dimplex
Am Goldenen Feld 18
95326 Kulmbach
B3
B4
B7
E9
E10
E10.1
E10.2
E10.3
E10.5
F7
F10
K20
K21
M11
M12
M13
M14
M15
M16
M17
M18
M19
M20
M21
M22
M25
N1
N2
N3/N4
N6
N12
N17.1
N17.2
N17.3
N17.4
R1
R2/2.1
R3
R4
R5
R9
R11
R13
SMF
TC
Y5
Y6
Y7
Y8
Y12
Y13
termostat ciepłej wody
termostat basenu
Termostat, obieg pierwotny
Kołnierzowy grzejnik ciepłej wody
Drugi generator ciepła (2 GC)
Grzałka nurnikowa
Kocioł olejowy/gazowy
Kocioł na paliwa stałe
Instalacja solarna
Czujnik temperatury bezpieczeństwa
Przełącznik przepływu
Stycznik 2. generatora ciepła
Stycznik grzejnika nurnikowego ciepłej wody
Pierwotna pompa trybu grzania
Pierwotna pompa trybu chłodzenia
Pompa cyrkulacyjna ogrzewania biegu głównego
pompa cyrkulacyjna ogrzewania 1. obiegu grzewczego
Pompa cyrkulacyjna ogrzewania 2. obiegu grzewczego
Dodatkowa pompa cyrkulacyjna
Pompa cyrkulacyjna chłodzenia
Pompa obiegowa ciepłej wody
Pompa cyrkulacyjna basenu
Pompa obiegowa ogrzewania 3. obiegu cichego grzania/chłodzenia
mieszalnik
Mieszacz 2. obiegu grzania/chłodzenia
Pompa obiegowa ogrzewania i przygotowania ciepłej wody użytkowej
Regulator ogrzewania
Regulator chłodzenia rewersyjnych pomp ciepła
Stacje klimatyzacji pomieszczeń
Regulator pasywnego chłodzenia
Regulator solaru
Moduł chłodzenia, ogólny
Moduł chłodzenia, aktywny
Moduł chłodzenia, pasywny
Moduł solarny WPM Econ SOL
Czujnik zewnętrzny
Czujnik na powrocie
Czujnik ciepłej wody
Czujnik na powrocie wody chłodzącej
Czujnik temperatury 2. obiegu grzewczego
Czujnik dopływu (ochrona przed mrozem)
Czujnik dopływu wody chłodzącej
Czujnik temperatury 3. obiegu grzewczego / biwalentny regeneracyjny
Filtr zanieczyszczeń
Regulator temperatury w pomieszczeniu
Trójdrogowy zawór rozdzielczy
Zawór dwudrogowy
Trójdrogowy zawór mieszający
Zawór trójdrogowy (czas zamknięcia max. 10 sek.)
Zewnętrzny czterodrożny zawór przełączający
Trójdrożny zawór przełączający
Strona 5/5
Zastrzegamy sobie prawo do zmian oraz błędów!
Email: [email protected]
Internet: www.dimplex.de
Internet: 26.08.2013
schemat połączeń: 20231020
Telefon: +49 (0)9221 709-201
Telefax: +49 (0)9221 709-339
