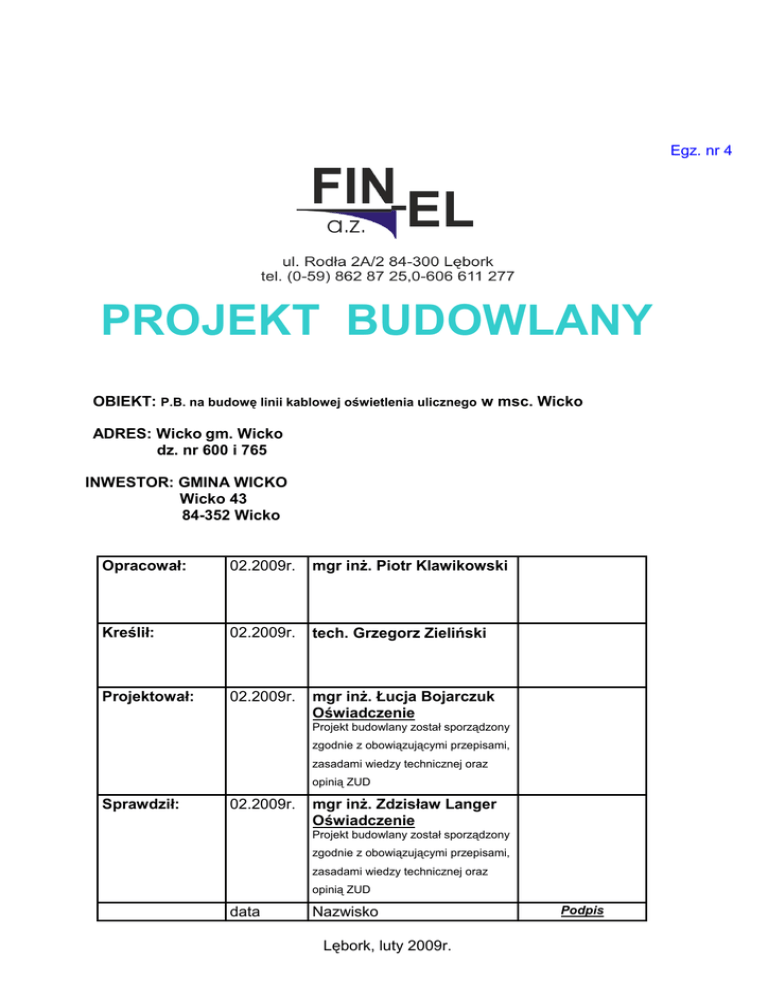

projekt budowlany

Egz. nr 4
PROJEKT BUDOWLANY
OBIEKT: P.B. na budowę linii kablowej oświetlenia ulicznego w msc. Wicko
ADRES: Wicko gm. Wicko
dz. nr 600 i 765
INWESTOR: GMINA WICKO
Wicko 43
84-352 Wicko
Opracował:
02.2009r.
mgr inŜ. Piotr Klawikowski
Kreślił:
02.2009r.
tech. Grzegorz Zieliński
Projektował:
02.2009r.
mgr inŜ. Łucja Bojarczuk
Oświadczenie
Projekt budowlany został sporządzony
zgodnie z obowiązującymi przepisami,
zasadami wiedzy technicznej oraz
opinią ZUD
Sprawdził:
02.2009r.
mgr inŜ. Zdzisław Langer
Oświadczenie
Projekt budowlany został sporządzony
zgodnie z obowiązującymi przepisami,
zasadami wiedzy technicznej oraz
opinią ZUD
data
Nazwisko
Lębork, luty 2009r.
Podpis
ZAWARTOŚĆ OPRACOWANIA
1.
2.
3.
4.
STRONA TYTUŁOWA
ZAWARTOŚĆ OPRACOWANIA
2
ZAKRES RZECZOWY DOKUMENTACJI
3
CZĘŚĆ PRAWNA
4
4.1. ZAŚWIADCZENIE O CZŁONKOSTWIE W POMORSKIEJ OKRĘGOWEJ IZBIE
INśYNIERÓW BUDOWNICTWA
4.1.1. mgr inŜ. Łucja Bojarczuk
POM/IE/0348/01
5
4.1.2. mgr inŜ. Zdzisław Langer
POM/IE/2663/01
5
4.2. UPRAWNIENIA BUDOWLANE
4.3. WARUNKI PRZYŁĄCZENIOWE WYDANE PRZEZ RD LĘBORK ZNAK:
08/R3/0877
4.4. OPINIA ZUD STAROSTWA POWIATOWEGO W LĘBORKU
4.5. WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW
4.6. DECYZJA O LOKALIZACJI INWESTYCJI CELU PUBLICZNEGO
4.7. WYPIS UPROSZCZONY Z REJESTRU GRUNTÓW
4.8. WYKAZ WŁAŚCICIELI GRUNTÓW
4.9. POROZUMIENIA ZAWARTE Z WŁAŚCICIELAMI DZIAŁEK
5. CZĘŚĆ TECHNICZNA
5.1. OPIS TECHNICZNY
5.2. OBLICZENIA TECHNICZNE
5.3. ZESTAWIENIE MATERIAŁOWE, MONTAśOWE
6
8
10
12
13
30
31
32
37
38
40
44
6. RYSUNKI
rys. nr 1 PLAN ZAGOSPODAROWANIA TERENU – TRASA LINII KABLOWEJ NA
MAPIE SYTUACYJNO-WYSOKOŚCIOWEJ W SKALI 1:500
45
rys. nr 2 SCHEMAT JEDNOKRESKOWY ZASILANIA
46
7. MAPA SYTUACYJNO-WYSOKOŚCIOWA W SKALI 1:500
47
KARTY KATALOGOWE
48
INFORMACJA BIOZ
51
3. ZAKRES RZECZOWY DOKUMENTACJI
-
budowa linii kablowej oświetleniowej YAKY 4x25mm2 – 800 mb
-
budowa
latarń
oświetleniowych
na
oświetleniowych ORION PS 9m - 14 kpl.
ośmiokątnych
stalowych
kolumnach
CZĘŚĆ
PRAWNA
WYKAZ WSPÓŁRZĘDNYCH PUNKTÓW
CHARAKTERYSTYCZNYCH PROJEKTOWANEJ
OŚWIETLENIOWEJ LINII KABLOWEJ NA DZ. NR 600 i 765
w msc. WICKO gm. WICKO
E01
E02
E03
E04
E05
E06
E07
E08
E09
E10
E11
E12
E13
E14
E15
E16
E17
E18
E19
E20
E21
E22
E23
E24
E25
E26
E27
E28
E29
E30
E31
E32
E33
E34
E35
E36
E37
E38
E39
E40
E41
E42
6119411.13
6119433.24
6119436.10
6119467.50
6119469.97
6119500.66
6119503.25
6119521.58
6119534.50
6119537.25
6119566.30
6119568.09
6119570.01
6119595.77
6119589.19
6119590.63
6119600.14
6119603.96
6119607.33
6119635.05
6119637.77
6119664.16
6119669.99
6119671.62
6119707.92
6119709.33
6119742.71
6119744.09
6119753.19
6119767.03
6119770.15
6119771.26
6119779.15
6119798.38
6119802.71
6119803.43
6119833.53
6119565.72
6119557.93
6119469.73
6119589.17
6119412.99
3539814.98
3539836.92
3539834.13
3539868.88
3539866.21
3539902.39
3539900.08
3539923.84
3539938.66
3539936.49
3539976.69
3539975.41
3539974.10
3540009.66
3540016.22
3540019.77
3540014.88
3540011.94
3540023.46
3540051.63
3540049.14
3540079.79
3540085.88
3540084.32
3540125.45
3540124.18
3540161.75
3540160.39
3540172.68
3540188.26
3540190.95
3540189.65
3540198.68
3540212.78
3540214.79
3540213.23
3540230.50
3539976.00
3539966.68
3539871.10
3540001.49
3539813.03
SPORZĄDZIŁ:
Grzegorz Zieliński
15.02.2009
4.8. WYKAZ WŁAŚCICIELI GRUNTÓW
związanych z budową linii kablowej oświetlenia ulicznego w msc. Nowęcin
ul. Sportowa gm. Wicko.
Nr działki Miejscowość
Właściciel
Uwagi
600
Wicko
Zarząd Dróg Wojewódzkich w Gdańsku
ul. Mostowa 11A
80-778 Gdańsk
droga wojewódzka
765
Wicko
Zarząd Dróg Wojewódzkich w Gdańsku
ul. Mostowa 11A
80-778 Gdańsk
droga wojewódzka
CZĘŚĆ
TECHNICZNA
5.1. Opis techniczny
5.1.1. Podstawa opracowania:
-
Warunki przyłączenia do sieci ENERGA-OPERATOR SA nr 08/R3/0877 z dnia
6 marca 2008r.
Umowa z inwestorem
Decyzja lokalizacji inwestycji celu publicznego nr 16/2008 z dnia 8 lipca 2008r.
Inwentaryzacja w terenie.
Mapa do celów projektowych w skali 1:1000, KERG 991/2008 z dn. 23 września
2008r.
Obowiązujące normy i przepisy.
Katalog słupów oświetleniowych (Valmont).
Katalog oświetlenia ulicznego (Elgo).
5.1.2. Stan istniejący
Droga wojewódzka (dz. nr 600 i 765) na projektowanym odcinku jest tylko w
części oświetlona.
5.1.3. Stan projektowany.
Zgodnie z wydanymi warunkami przyłączenia nr 08/R3/0877 projektowaną
linię oświetleniową naleŜy zasilić z istniejącego słupa nr 103, przez wpięcie kablowa
typu YAKY 4x25mm2 do istniejącej linii napowietrznej oświetlenia zewnętrznego.
Wykopy po trasie projektowanego przyłącza kablowego naleŜy prowadzić
ręcznie. Kabel naleŜy układać w rowie kablowym na głębokości 1,0m. Przepusty w
rurze DVK φ 50 ich końce zaślepić pianką poliuretanową. Kabel w wykopie układać
stosując podsypkę i nadsypkę piaskową (10 cm). Folię PCV w kolorze niebieskim
naleŜy ułoŜyć 25 cm nad kablem. Na kablu, co 10 m oraz po obu stronach
przepustów umieścić tabliczki opisowe. Na dnie wykopu naleŜy ułoŜyć drut
ocynkowany o średnicy 8mm, który naleŜy łączyć z zaciskami ochronnymi stalowych
słupów oświetleniowych oraz szyną PEN szafki pomiarowo- sterowniczej.
Całość robót kablowych wykonać zgodnie z normą PN 76/E –05125,
warunkami technicznymi wykonania robót oraz decyzją Zarządu Dróg Wojewódzkich
nr ZDW-5/bs/542/492/213/09 z dnia 31 marca 2009r. W celu przekazania części
pasa drogi wojewódzkiej nr 213 dla budowy sieci oświetlenia ulicznego naleŜy
równieŜ spisać porozumienie z Zarządem Dróg Wojewódzkich w sprawie
przekazania terenu. Osobą upowaŜnioną do podpisania stosownego protokołu jest
Kierownik Rejonu Dróg Wojewódzkich w Lęborku – p. Tomasz Zarzycki
(tel. 59 8631888). Po zakończeniu robót teren naleŜy upoŜądkować.
Trasę kabli jak równieŜ lokalizację słupów pokazano na rysunku nr 1.
Schemat ideowy zasilania przedstawiony został na rysunku nr 2.
Zgodnie z uzgodnieniami w RD Lębork słupy powinny być ośmiokątne i
wykonane ze stali ocynkowanej. Dlatego projektuję stalowe kolumny oświetleniowe z
typu ORION PS H=9m (prod. VALMONT) z oprawami typu OUSb-70 w II klasie
ochronności. Słupy naleŜy zamontować na fundamentach prefabrykowanych F120V/43. W oprawach naleŜy zamontować źródła światła typu SON-Tp 70W.
5.1.4. Pomiar energii elektrycznej.
Zgodnie z warunkami przyłączenia pomiar energii elektrycznej odbywać się
będzie w istniejącej szafce pomiarowej na słupie nr 201/10 zasilonego ze stacji
T-647 „Wicko Kolonia”, przy pomocy 1-fazowego, dwustrefowego licznika energii
czynnej.
5.1.5. Ochrona od poraŜeń.
Jako ochronę przy dotyku pośrednim w sieci oświetleniowej niskiego napięcia
zaprojektowano samoczynne wyłączenie zasilania w czasie T ≤ 5s. Układ sieci
kablowej typu TN-C. Zaprojektowane oprawy oświetleniowe typu OUSb posiadają
stopień ochrony IP 66 i klasę ochronności II. Słupy stalowe naleŜy połączyć z
przewodem ochronno-neutralnym PEN poprzez zacisk ochronny. WzdłuŜ trasy kabla
ułoŜyć drut stalowy ocynkowany, który stanowić będzie uziemienie robocze linii
kablowej i ochronne słupów. Wartość oporności wykonanego uziemienia nie moŜe
być większa od 30Ω. W przypadku przekroczenia wymaganej maksymalnej wartości
rezystancji uziemienia, dodatkowo przy pierwszym i ostatnim słupie naleŜy wykonać
uziomy pionowe z prętów stalowych, nie krótszych niŜ 2,5m, połączonych z drutem.
5.1.6. DemontaŜ.
DemontaŜu elemenów oświetleniowych znajdujących się na istniejącej linii
napowietrznej 0,4 kV oraz słupów naleŜy dokonać w porozumieniu z RD Lębork.
Uzyskane materiały naleŜy przekazać do magazymu RD Lębork i potwierdzić
stosownym protokołem przekazania.
5.1.7 Organizacja prac.
1. Przed rozpoczęciem wykopów trasę kabla oraz punkty posadowienia
fundamentów słupów wytyczyć geodezyjnie
2. Kabel w stanie nie zakrytym zgłosić do inwentaryzacji geodezyjnej.
3. Po przysypaniu kabla warstwą piasku naleŜy wykonać pomiary izolacji, ciągłość
Ŝył kabla oraz sporządzić stosowny protokół.
4. Prace budowlane związane z montaŜem i demontaŜem słupów oświetleniowych
wymagają opracowania planu bezpieczeństwa i ochrony zdrowia.
5.2. OBLICZENIA TECHNICZNE
5.2.1 Obliczenie prądu szczytowego w projektowanym obwodzie
moc przyłączeniowa –1 kW
I sz =
Psz
1 ⋅ 10 3
=
= 4,57 A
U n ⋅ cos φ 230 ⋅ 0,95
Dobieram kabel YAKY 4x25mm 2 , Idd= 100 A
Idd = 100 A >Isz = 4,57 A - warunek spełniony
5.2.2. Sprawdzenie skuteczności dodatkowej ochrony od poraŜeń i
spadku napięcia
Sprawdzenie to wykonano za pomocą programu komputerowego OBL. Wydruk z
programu w załączeniu.
1. Ochrona od poraŜeń jest skuteczna
2. Spadki napięć dopuszczalne
5.3. Zestawienie podstawowych materiałów na budowę linii
oświetleniowej
L.p.
Nazwa wyrobu
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
Kabel YAKY 4x25mm2
Przewód YDY 3x2,5mm2
Tabliczki opisowe na kabel
Folia kablowa niebieska
Drut stalowy ocynkowany φ 8mm
Słup oświetleniowy ORION PS H=9m
Fundament F-120V/43
Oprawa OUSb 70 Luna
Lampa WLS 70W (SON-Tp 70W)
Rura DVK φ 50
Rura BE φ 50
Uchwyt na kabel
Uchwyt na rurę
Ogranicznik przepięć SE 30
ASXSn 1x25
Złącze bezpiecznikowe IZK-2-01
Złącze zerowe IZK-2-03
Wkładka topikowa Bi-Wts 10A
Zacisk krzyŜowy
Zacisk końcowy na drut
Końcówka kablowa 25
Piasek
Pianka poliuretanowa
Jedn.
Ilość
Uwagi
miary
m
800
m
140
szt.
80
m
750
m
750
szt.
14 Valmont
szt.
14
szt.
14 ELGO
szt.
14
m
26
m
3
szt.
4
szt.
3
szt.
1
ENSTO
m
2
szt.
14
szt.
14
szt.
14
szt.
13
szt.
14
szt.
1
3
m
60
szt.
1
5.4. Zestawienie materiałów z demontaŜu
L.p.
1.
2.
3.
4.
Nazwa wyrobu
Oprawa oświetleniowa
Wysięgnik rurowy
Słup śN-10
ASXSN 2x25
Jedn.
Ilość
miary
szt.
4
szt.
4
szt.
1
m
15
Uwagi
