PROJEKT BUDOWLANO

WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW

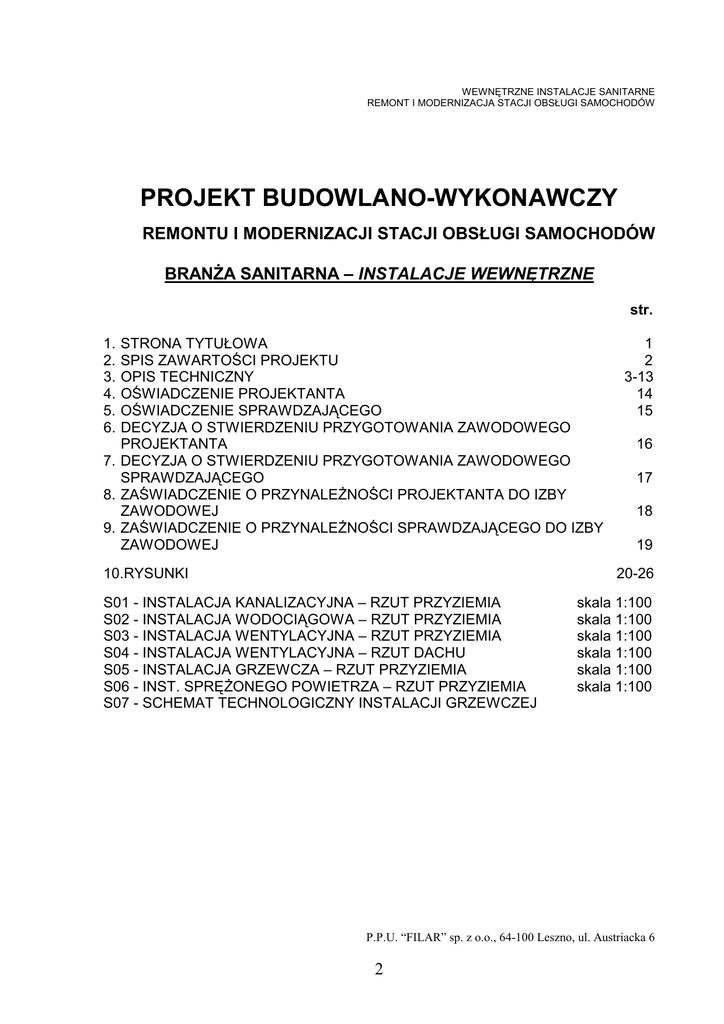

PROJEKT BUDOWLANO-WYKONAWCZY
REMONTU I MODERNIZACJI STACJI OBSŁUGI SAMOCHODÓW
BRANśA SANITARNA – INSTALACJE WEWNĘTRZNE
str.
1.
2.
3.
4.
5.
6.
STRONA TYTUŁOWA
SPIS ZAWARTOŚCI PROJEKTU
OPIS TECHNICZNY
OŚWIADCZENIE PROJEKTANTA
OŚWIADCZENIE SPRAWDZAJĄCEGO
DECYZJA O STWIERDZENIU PRZYGOTOWANIA ZAWODOWEGO
PROJEKTANTA
7. DECYZJA O STWIERDZENIU PRZYGOTOWANIA ZAWODOWEGO
SPRAWDZAJĄCEGO
8. ZAŚWIADCZENIE O PRZYNALEśNOŚCI PROJEKTANTA DO IZBY
ZAWODOWEJ
9. ZAŚWIADCZENIE O PRZYNALEśNOŚCI SPRAWDZAJĄCEGO DO IZBY
ZAWODOWEJ
10.RYSUNKI
1
2
3-13
14
15
16
17
18
19
20-26
S01 - INSTALACJA KANALIZACYJNA – RZUT PRZYZIEMIA
S02 - INSTALACJA WODOCIĄGOWA – RZUT PRZYZIEMIA
S03 - INSTALACJA WENTYLACYJNA – RZUT PRZYZIEMIA
S04 - INSTALACJA WENTYLACYJNA – RZUT DACHU
S05 - INSTALACJA GRZEWCZA – RZUT PRZYZIEMIA
S06 - INST. SPRĘśONEGO POWIETRZA – RZUT PRZYZIEMIA
S07 - SCHEMAT TECHNOLOGICZNY INSTALACJI GRZEWCZEJ
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
2
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
OPIS TECHNICZNY
do projektu budowlano-wykonawczego
branŜy sanitarnej
BUDYNEK STACJI OBSŁUGI SAMOCHODÓW
64-100 LESZNO, ul. Narutowicza 74.
1. PODSTAWA OPRACOWANIA
•
•
•
•
mapa zasadnicza do celów projektowych
dokumentacja fotograficzna wykonana przez P.P.U. “FILAR”
uzgodnienia programowe z Inwestorem
obowiązujące Prawo budowlane, Polskie Normy, przepisy techniczno-budowlane.
2. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania są instalacje sanitarne remontowanego budynku stacji
obsługi samochodów, który zlokalizowany jest w Lesznie przy ul. Narutowicza 74.
3. ZAKRES PROJEKTU
Opracowanie obejmuje projekt budowlano-wykonawczy instalacji sanitarnych w
następującym zakresie
•
•
•
•
•
instalacja kanalizacyjna
instalacja wodociągowa
instalacja wentylacyjna
instalacja grzewcza
instalacja spręŜonego powietrza
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
3
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
4. INSTALACJA KANALIZACYJNA
Kanalizacja sanitarna
Zrzut ścieków sanitarnych – do istniejącej studni kanalizacyjnej S1 usytuowanej na
terenie Inwestora (zagospodarowanie w obrębie działki).
Osadzenie przewodu odpływowego przy dnie studni naleŜy wykonać poprzez wybicie
otworu w kręgu betonowym. W dnie studni naleŜy ukształtować kinetę, a miejsce
osadzenia przewodu odpływowego uszczelnić.
Odbiornikiem ścieków będzie miejska sieć kanalizacyjna.
Kanalizacja technologiczna
Zrzut ścieków technologicznych (ewentualne wycieki substancji ropopochodnych) z
pomieszczeń warsztatowych naleŜy wykonać jak poprzednio – poprzez separator
ropopochodnych do wewnętrznej sieci kanalizacyjnej, która stanowi uzbrojenie
terenu, naleŜącego do Inwestora.
Istniejący separator nie spełnia obecnych wymagań higieniczno-sanitarnych i jest w
stanie niezadowalającym.
W miejscu istniejącego separatora naleŜy zabudować separator odpowiadający
obecnym normom, np. SWK3 prod. JPR System o wydajności 3 litry/s z wkładem
koalescencyjnym o pojemności całkowitej 920 dm3 z nadbudową typu A.
Ze względu na moŜliwy ruch kołowy nad separatorem naleŜy przewidzieć wykonanie
odciąŜającej płyty betonowej z betonu B25 o grubości 10cm i włazem Ŝeliwnym o
wymiarach 800 x 800 mm typu D400.
Odbiornikiem ścieków będzie miejska sieć kanalizacyjna.
Kanalizacja deszczowa
Nie przewiduje się zmiany rozwiązania instalacji kanalizacji deszczowej w
przedmiotowym budynku.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
4
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
WYTYCZNE WYKONANIA INSTALACJI KANALIZACYJNEJ
Instalację wewnątrz budynku wykonać z rur PVC, o litej ściance, łączonych na
uszczelkę, (prod. Wavin Metalplast – Buk).
Wszystkie podejścia pod przybory sanitarne wyposaŜyć naleŜy w syfony.
Piony oraz podejścia naleŜy prowadzić w bruzdach lub zabudować ściankami z płyt
G-K – wg wytycznych architekta.
Wentylację instalacji zapewnić poprzez wyprowadzenie pionów wentylacyjnych
ponad dach budynku z zakończeniem w postaci wywiewki dachowej
5. INSTALACJA WODOCIĄGOWA
Zgodnie z zapewnieniami Inwestora budynek posiada niedawno zmodernizowane
przyłącza wody zimnej, ciepłej i cyrkulacji, które zlokalizowane są w osi szczytowej
ściany budynku po stronie północnej.
Projektowana instalacja wodociągowa wpięta zostanie za istniejącymi zaworami
odcinającymi dopływ wody do budynku.
Istniejące zawory naleŜy umieścić w zamykanej szafce (wraz z zaworami
odcinającymi instalacji grzewczej), którą naleŜy osadzić w ścianie szczytowej.
WYTYCZNE WYKONANIA INSTALACJI WODOCIĄGOWEJ
Rozprowadzenie przewodów – podposadzkowo oraz w bruździe ściennej, wg opisów
na rysunkach.
Instalację wodociągową wewnątrz budynku wykonać w systemie przewodów
tworzywowych łączonych zaciskowo w technologii polietylenu sieciowanego z
wkładką aluminiową PE-X/Al/PE-RT, np. prod. Wavin.
Przy układaniu przewodów naleŜy przewidzieć miejsce na izolację zimnochronną.
Na przewodach instalacji wodociągowej naleŜy zastosować izolację zimnochronną z
pianki polietylenowej np. Thermaflex – typu FRZ/FRM lub równowaŜną o grubości
odpowiednio:
- dla wody zimnej: 13mm
- dla wody ciepłej i cyrkulacji: 20mm.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
5
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Po wykonaniu instalację wodociągową wypróbować na ciśnienie 0,6 MPa.
Urządzenia sanitarne
Przy urządzeniach projektuje się baterie czerpalne z mieszaczami.
Armatura sanitarna – wg wytycznych architekta.
6. INSTALACJA WENTYLACYJNA
Wentylacja ogólna
Nawiew powietrza świeŜego do pomieszczeń odbywać się będzie za pomocą
ciśnieniowych elementów nawiewnych (nawietrzaki okienne), wyszczególnionych w
zestawieniu stolarki okiennej w projekcie architektonicznym.
Nawietrzaki powinny posiadać moŜliwość przesłony.
W celu zapewnienia przepływu powietrza w obrębie poszczególnych pomieszczeń, w
dolnej części drzwi zamontować naleŜy kratki nawiewne lub tuleje o łącznej
2
powierzchni prześwitu równej 220cm .
Stolarka okienna, drzwiowa oraz bramy powinny zapewniać stałą infiltrację powietrza
zewnętrznego przy zamkniętych skrzydłach zgodnie z obowiązującymi normami.
Wywiew powietrza z pomieszczeń warsztatowych realizowany będzie za pomocą
wentylatorów dachowych, np.TH-500/160, prod. Venture Industries osadzonych na
podstawach dachowych do dachów płaskich.
Wywiew powietrza z pozostałych pomieszczeń realizowany będzie za pomocą
wentylatorów dachowych (np.TH-500/160, prod. Venture Industries) osadzonych na
istniejących kominach, wentylatorów osiowych cichobieŜnych (np. SILENT 100 prod.
Venture Industries) zabudowanych w stropach i ścianach pomieszczeń, bądź
wywietrzników grawitacyjnych Ø150 (np. Zefir 150).
Elementami wyrzutowymi powietrza na dachu budynku dla ciągów wentylacyjnych
obsługiwanych przez wentylatory osiowe będą okrągłe wyrzutnie dachowe φ100 w
postaci zadaszenia kanałów.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
6
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Wentylacja technologiczna (warsztaty)
Warsztaty samochodowe naleŜy wyposaŜyć w odsysacze spalin o wydajności, np.
zestaw typu OW-1-125 prod. Klimawent z wentylatorami dachowymi.
W skład zestawu OW-1-125 wchodzą:
- wentylator dachowy WP-7-D z tłumikiem hałasu o wydajności 2500m3/h
- podstawa dachowa do dachów płaskich
- wsporniki ścienny
- tłumik hałasu
- wieszak
- przewód elastyczny Ø125 - 5mb
- ssawka zaciskowa na rurę wydechową
Wentylacja technologiczna (pomieszczenie kompresora)
Dla potrzeb zapewnienia dopływu powietrza dla celów technologicznych (napełnianie
zbiornika spręŜonego powietrza oraz chłodzenie kompresora) w ścianie zewnętrznej
pomieszczenia kompresora, pod otworem okiennym naleŜy zabudować czerpnię
ścienną z kierownicami stałymi i siatką zabezpieczającą przeciw owadom o
wymiarach 400 x 1000 mm.
Przekucie wyposaŜyć naleŜy w przepustnicę wielopłaszczyznową 400 x 1000 mm z
siłownikiem I/O z szybkim czasem ruchu, np. LMC230A prod. Belimo. Otwieranie i
zamykanie siłownika przepustnicy wymusić naleŜy stykiem beznapięciowym
wyprowadzonym ze spręŜarki kompresora.
Nadmiar ciepła w pomieszczeniu, które powstanie wskutek pracy spręŜarki
kompresora naleŜy usunąć przy pomocy dachowego wentylatora wyrzutowego o
wydajności 4400m3/h, np.WP-10-D, prod. Klimawent z tłumikiem hałasu osadzony
na podstawie dachowej do dachów płaskich.
Załączanie wentylatora – poprzez termostat pomieszczeniowy, usytuowany w pobliŜu
kompresora.
Termostat załączający wentylator wyrzutowy ustawić na temperaturę nie wyŜszą
niŜ+35°C.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
7
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
WYTYCZNE WYKONANIA INSTALACJI WENTYLACYJNEJ
Elementami wywiewnymi będą zawory wentylacyjne z obrotowymi talerzami z
moŜliwością regulacji przepływu powietrza o średnicy podejścia DN100 i DN125 oraz
kratki wentylacyjne. W warsztatach zastosować naleŜy kratki typu przemysłowego.
Kanały okrągłe naleŜy wykonać z przewodów blaszanych okrągłych typu SPIRO, a
takŜe za pomocą przewodów giętkich FLEX, np. typ VENTAL prod. Venture
Industries.
Przekroje kanałów oraz strumienie powietrza wentylacyjnego zaznaczono na
rysunkach.
W miarę moŜliwości naleŜy wykorzystać istniejące przekucia w stropodachu.
Rozprowadzenie instalacji projektuje się jako podwieszone pod stropem.
Wszystkie kanały oraz urządzenia naleŜy wyzerować i uziemić.
Zabudowa ciągów wentylacyjnych – wg opracowania architektonicznego.
Sterowanie wentylatorami opisane zostało na rysunkach.
7. INSTALACJA GRZEWCZA
Zgodnie z zapewnieniami Inwestora budynek posiada niedawno zmodernizowane
przyłącze instalacji grzewczej, które zlokalizowane jest w osi szczytowej ściany
budynku po stronie północnej.
Źródłem ciepła dla przedmiotowego budynku będzie jak dotychczas – istniejąca
kotłownia na paliwo gazowe o parametrach czynnika grzewczego 70/50°C,
usytuowana w sąsiednim budynku.
Obliczenie zapotrzebowania ciepła dla poszczególnych pomieszczeń wykonano dla II
strefy klimatycznej, uwzględniając straty ciepła ze względu na przenikanie przez
przegrody budowlane, jak i podgrzanie niezbędnych ilości powietrza wentylacyjnego.
Zakładane temperatury obliczeniowe pomieszczeń w okresie zimowym, moc
zainstalowana oraz wymiary charakterystyczne grzejników podano na rysunkach.
System grzewczy w budynku
Projektowana instalacja grzewcza wpięta zostanie za istniejącymi zaworami
odcinającymi dopływ czynnika do budynku.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
8
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Istniejące zawory naleŜy umieścić w zamykanej szafce (wraz z zaworami
odcinającymi instalacji wodociągowej), którą naleŜy osadzić w ścianie szczytowej.
Zaprojektowano dwururową instalację centralnego ogrzewania z rozdziałem dolnym.
W pomieszczeniach warsztatowych instalacja centralnego ogrzewania zapewniać
będzie utrzymanie temperatury dyŜurnej na poziomie +5°C.
Podgrzanie powietrza w pomieszczeniach warsztatowych do Ŝądanych parametrów
podczas przebywania w nich ludzi zapewnione zostanie za pomocą aparatów
grzewczo-wentylacyjnych z nagrzewnicami wodnymi.
Grzejniki
Jako elementy grzejne dobrano grzejniki stalowe płytowe z zasilaniem dolnym prod.
VNH typu CosmoNova V, ze zintegrowanymi zaworami termostatycznymi z
głowicami prod. Danfoss typ RTD model 3120 (wzmocniony model instytucyjny).
Oznaczenia grzejników, np.:
33KV/600x1000 naleŜy odczytywać następująco:
typ: 3-płytowy z 3 radiatorami KV – grzejnik z podejściem dolnym (typowy) /
wysokość [mm] x długość [mm].
Oznaczenia grzejników, np.:
30HV/600x1000 naleŜy odczytywać następująco:
typ: 3-płytowy 0 bez radiatorów HV – grzejnik z podejściem dolnym (higieniczny) /
wysokość [mm] x długość [mm].
Oznaczenia grzejników, np.:
10HV/600x1000og naleŜy odczytywać następująco:
typ: 1-płytowy 0 bez radiatorów HV – grzejnik z podejściem dolnym (higieniczny) /
wysokość [mm] x długość [mm] og – ocynkowany galwanicznie.
Podejścia pod grzejniki – dolne, proste z posadzki, bądź kątowe ze ściany.
Grzejniki wyposaŜyć w odpowietrzniki i korki spustowe.
Wszystkie urządzenia naleŜy montować zgodnie instrukcjami dostarczonymi przez
producentów urządzeń.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
9
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Aparaty grzewczo-wentylacyjne
Dobrano 4 aparaty grzewczo-wentylacyjne z nagrzewnicami wodnymi, np.Volcano
VR1 – I.bieg wentylatora, prod. Euroheat, po 1 w kaŜdym pomieszczeniu
warsztatowym.
KaŜdy z aparatów wyposaŜyć naleŜy w odrębną automatykę złoŜoną z termostatu z
czujnikiem pomieszczeniowym, zaworem dwudrogowym z siłownikiem oraz
regulatorem prędkości obrotowej wentylatora.
Kurtyny powietrzne
W celu zniwelowania wpływu podmuchów zimnego powietrza na poszczególne
pomieszczenia zastosowano wiszące kurtyny powietrzne, które sytuować naleŜy nad
otworem drzwiowym korytarza oraz nad bramą wjazdową do jednego z pomieszczeń
warsztatowych.
Pozostałe bramy wjazdowe będą uŜywane incydentalnie.
Nad wejściem głównym do budynku zaprojektowano kurtynę powietrzną z
nagrzewnicą wodną o długości 1m, I. bieg wentylatora, np. Defender-XW, prod.
Euroheat.
Kurtynę powietrzną nad wejściem głównym wyposaŜyć naleŜy w pilota sterującego
zaworem dwudrogowym z siłownikiem i prędkością obrotową wentylatora.
Nad bramą wjazdową do diagnostycznego pomieszczenia warsztatowego
zaprojektowano kurtynę powietrzną z nagrzewnicą wodną, I. bieg wentylatora o
długości 3m, np. zestaw modularny 3 kurtyn Defender-XW, prod. Euroheat o
długości 1m kaŜda.
Kurtynę powietrzną nad bramą wjazdową wyposaŜyć naleŜy w czujnik otwarcia
bramy oraz pilota sterującego zaworem dwudrogowym z siłownikiem i prędkością
obrotową wentylatora.
Pomieszczenie rozdzielacza
Na obiegu rozdzielaczowym (pod rozdzielaczem) naleŜy zastosować wartownik
DN32 z funkcją zwrotnicy hydraulicznej, odpowietrznikiem i odmulaczem,
np.MHK32OW prod. Meibes.
W pomieszczeniu 1.2 naleŜy zastosować rozdzielacz 3-obwodowy, np. prod. Meibes.
Na rozdzielaczu zabudować 3 grupy pompowe, np. prod. Meibes z pompami firmy
Grundfos.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
10
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Dla potrzeb zasilania obiegu grzejnikowego zastosowano grupę pompową z
mieszaczem i siłownikiem MK/7 z pompą UPE25-60.
Dla potrzeb zasilania obiegu aparatów grzewczo-wentylacyjnych zastosowano grupę
pompową bez mieszacza UK/7 z pompą UPE25-60.
Dla potrzeb zasilania obiegu kurtyn powietrznych zastosowano grupę pompową bez
mieszacza UK/7 z pompą UPE25-40.
Automatyka
Układ grzewczy w budynku naleŜy wyposaŜyć w automatykę np. prod. Danfoss, w
skład której wchodzić będą:
- regulator ECL Comfort 200
- karta P30
- czujnik temperatury zewnętrznej ESMT
- czujnik temperatury zasilania ESMB
PowyŜsza automatyka regulować będzie parametry czynnika zasilającego układ
grzejnikowy oraz załączać będzie pompy pozostałych obiegów.
Pompy obiegowe naleŜy zasilić z wyjścia pompowego regulatora ECL.
WYTYCZNE WYKONANIA INSTALACJI GRZEWCZEJ
Obieg rozdzielaczowy oraz instalację grzejnikową wykonać w systemie przewodów
tworzywowych, łączonych zaciskowo w technologii polietylenu sieciowanego z
wkładką aluminiową PE-X/Al/PE-RT, np. prod. Wavin.
Instalację zasilania aparatów grzewczo-wentylacyjnych oraz kurtyn powietrznych
wykonać z rur stalowych obustronnie ocynkowanych, łączonych przez spawanie.
NajwyŜej połoŜone punkty instalacji wyposaŜyć naleŜy w odpowietrzniki
automatyczne MICROVENT (prod. MTR).
Sposób prowadzenia instalacji
Rozprowadzenie instalacji w obiegu rozdzielaczowym (od głównych zaworów
odcinających do rozdzielacza) – w warstwie podposadzkowej.
Rozprowadzenie instalacji grzejnikowej – w warstwie podposadzkowej (w
pomieszczeniu rozdzielacza – pod stropem).
Rozprowadzenie instalacji zasilania aparatów grzewczo-wentylacyjnych – pod
stropem pomieszczeń.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
11
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
Rozprowadzenie instalacji zasilania kurtyn powietrznych – pod stropem
pomieszczeń.
Kompensacja wydłuŜeń
Instalację prowadzić wykorzystując kompensację naturalną przewodów w postaci
kompensatorów U-kształtnych oraz załamań instalacji.
W posadzce na instalacji tworzywowej naleŜy wykonać punkty stałe w miejscach
oznaczonych na rysunku.
Pod stropem na instalacji z rur stalowych naleŜy wykonać punkty stałe oraz punkty
przesuwne w miejscach oznaczonych na rysunku.
Izolacja przewodów
Przy układaniu przewodów naleŜy przewidzieć miejsce na izolację zimnochronną z
pianki polietylenowej Thermaflex – typu FRZ/FRM o grubości zaleŜnie od średnicy
przewodu:
DN < 25
20 mm
DN 25 – 40
25 mm
DN > 40
30 mm
8. INSTALACJA SPRĘśONEGO POWIETRZA
W budynku przewiduje się montaŜ instalacji spręŜonego powietrza zasilającej 7
punktów do wpięcia kluczy udarowych (instalację zakończyć szybkozłączkami
zatrzaskowymi), podnośnik osi 4-kolumnowy i urządzenie do ciśnieniowego
zdejmowania opon.
Urządzeniem zasilającym instalację spręŜonego powietrza będzie kompresor
usytuowany w pomieszczeniu 1.10.
Dobrano modułową spręŜarkę śrubową o ciśnieniu wyjściowym 8bar i wydajności
1,2m3/min z osuszaczem chłodniczym i zbiornikiem o pojemności 270 litrów, np.
Aircenter12 prod. Kaeser Kompressoren.
Instalację spręŜonego powietrza wykonać z rur stalowych obustronnie
ocynkowanych, łączonych przez spawanie i rozprowadzić pod stropem pomieszczeń.
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
12
WEWNĘTRZNE INSTALACJE SANITARNE
REMONT I MODERNIZACJA STACJI OBSŁUGI SAMOCHODÓW
9. OBLICZENIA I DOBÓR
Wszelkie obliczenia niezbędne do wykonania przedmiotowego projektu znajdują się
w archiwum autora.
10. WPŁYW NA ŚRODOWISKO
Projektowana inwestycja nie stwarza zakłóceń ekologicznych w charakterystyce
powietrza, gleby, wód powierzchniowych i podziemnych. Budynek z projektowanym
wyposaŜeniem i oraz przewidywanym sposobie uŜytkowania nie emituje hałasów
i wibracji wymagających stosowania środków ochronnych.
UWAGA!
Prace naleŜy wykonywać pod nadzorem osoby uprawnionej do kierowania robotami
budowlanymi oraz ze szczególnym zachowaniem zasad BHP.
NaleŜy wyposaŜyć pracowników w środki ochrony osobistej i narzędzia oraz urządzenia
konieczne do sprawnego i bezpiecznego wykonania robót.
Wszelkie prace wykonywać zgodnie z instrukcją techniczną producenta stosowanych
materiałów oraz sztuką budowlaną.
KLAUZULA O ZNAKACH TOWAROWYCH I POCHODZENIU MATERIAŁÓW
Uwaga!!
Wszystkim wskazaniom znaków towarowych, patentów lub pochodzenia występującym w
niniejszej dokumentacji towarzyszy zwrot „np.”, co oznacza, Ŝe dopuszcza się zastosowanie
urządzeń i materiałów nie gorszych niŜ opisywane w dokumentacji tj. spełniających wymagania
techniczne, funkcjonalne, i jakościowe co najmniej takie, jak wskazane w dokumentacji
projektowej lub lepsze. Wykonawca, który zdecyduje się stosować urządzenia i materiały
równowaŜne opisywanym w dokumentacji, obowiązany jest wykazać, Ŝe oferowane przez niego
urządzenia i materiały spełniają wymagania określone przez projektanta.
Wszelkie zmiany w wykonaniu przedmiotu zamówienia w stosunku do projektu Wykonawca
winien uzgodnić z projektantem przed złoŜeniem oferty. Zgodę projektanta na rozwiązania inne
niŜ opisane w projekcie Wykonawca obowiązany jest w takim przypadku załączyć do składanej
oferty.
Opracował:
mgr inŜ. Ernest Manuszak
P.P.U. “FILAR” sp. z o.o., 64-100 Leszno, ul. Austriacka 6
13
