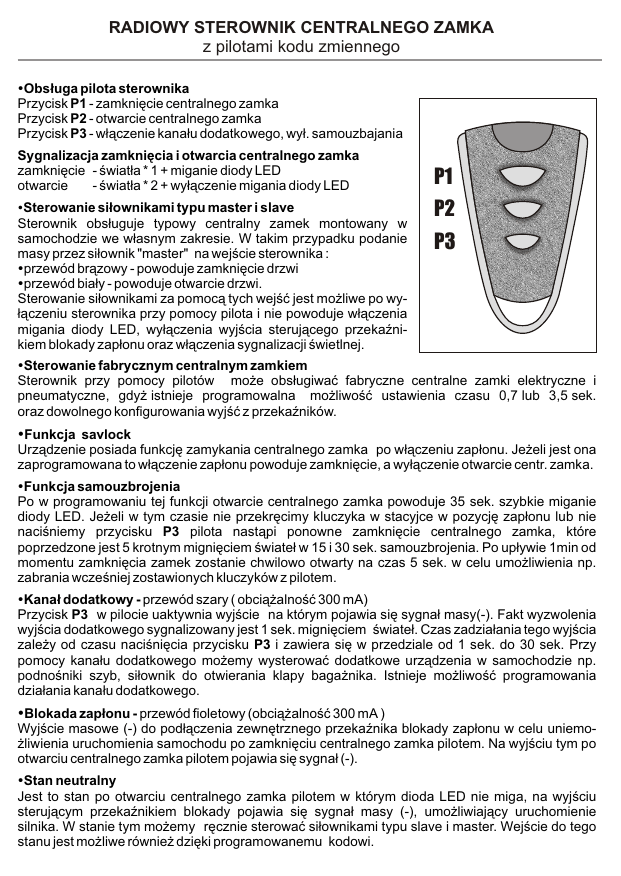

RADIOWY STEROWNIK CENTRALNEGO ZAMKA
z pilotami kodu zmiennego
Obs³uga pilota sterownika
Przycisk P1 - zamkniêcie centralnego zamka
Przycisk P2 - otwarcie centralnego zamka
Przycisk P3 - w³¹czenie kana³u dodatkowego, wy³. samouzbajania
Sygnalizacja zamkniêcia i otwarcia centralnego zamka
zamkniêcie - œwiat³a * 1 + miganie diody LED
otwarcie
- œwiat³a * 2 + wy³¹czenie migania diody LED
P1
Sterowanie si³ownikami typu master i slave
P2
Sterownik obs³uguje typowy centralny zamek montowany w
samochodzie we w³asnym zakresie. W takim przypadku podanie
masy przez si³ownik "master" na wejœcie sterownika :
przewód br¹zowy - powoduje zamkniêcie drzwi
przewód bia³y - powoduje otwarcie drzwi.
Sterowanie si³ownikami za pomoc¹ tych wejœæ jest mo¿liwe po wy³¹czeniu sterownika przy pomocy pilota i nie powoduje w³¹czenia
migania diody LED, wy³¹czenia wyjœcia steruj¹cego przekaŸnikiem blokady zap³onu oraz w³¹czenia sygnalizacji œwietlnej.
P3
Sterowanie fabrycznym centralnym zamkiem
Sterownik przy pomocy pilotów mo¿e obs³ugiwaæ fabryczne centralne zamki elektryczne i
pneumatyczne, gdy¿ istnieje programowalna mo¿liwoœæ ustawienia czasu 0,7 lub 3,5 sek.
oraz dowolnego konfigurowania wyjœæ z przekaŸników.
Funkcja savlock
Urz¹dzenie posiada funkcjê zamykania centralnego zamka po w³¹czeniu zap³onu. Je¿eli jest ona
zaprogramowana to w³¹czenie zap³onu powoduje zamkniêcie, a wy³¹czenie otwarcie centr. zamka.
Funkcja samouzbrojenia
Po w programowaniu tej funkcji otwarcie centralnego zamka powoduje 35 sek. szybkie miganie
diody LED. Je¿eli w tym czasie nie przekrêcimy kluczyka w stacyjce w pozycjê zap³onu lub nie
naciœniemy przycisku P3 pilota nast¹pi ponowne zamkniêcie centralnego zamka, które
poprzedzone jest 5 krotnym migniêciem œwiate³ w 15 i 30 sek. samouzbrojenia. Po up³ywie 1min od
momentu zamkniêcia zamek zostanie chwilowo otwarty na czas 5 sek. w celu umo¿liwienia np.
zabrania wczeœniej zostawionych kluczyków z pilotem.
Kana³ dodatkowy - przewód szary ( obci¹¿alnoœæ 300 mA)
Przycisk P3 w pilocie uaktywnia wyjœcie na którym pojawia siê sygna³ masy(-). Fakt wyzwolenia
wyjœcia dodatkowego sygnalizowany jest 1 sek. migniêciem œwiate³. Czas zadzia³ania tego wyjœcia
zale¿y od czasu naciœniêcia przycisku P3 i zawiera siê w przedziale od 1 sek. do 30 sek. Przy
pomocy kana³u dodatkowego mo¿emy wysterowaæ dodatkowe urz¹dzenia w samochodzie np.
podnoœniki szyb, si³ownik do otwierania klapy baga¿nika. Istnieje mo¿liwoœæ programowania
dzia³ania kana³u dodatkowego.
Blokada zap³onu - przewód fioletowy (obci¹¿alnoœæ 300 mA )
Wyjœcie masowe (-) do pod³¹czenia zewnêtrznego przekaŸnika blokady zap³onu w celu uniemo¿liwienia uruchomienia samochodu po zamkniêciu centralnego zamka pilotem. Na wyjœciu tym po
otwarciu centralnego zamka pilotem pojawia siê sygna³ (-).
Stan neutralny
Jest to stan po otwarciu centralnego zamka pilotem w którym dioda LED nie miga, na wyjœciu
steruj¹cym przekaŸnikiem blokady pojawia siê sygna³ masy (-), umo¿liwiaj¹cy uruchomienie
silnika. W stanie tym mo¿emy rêcznie sterowaæ si³ownikami typu slave i master. Wejœcie do tego
stanu jest mo¿liwe równie¿ dziêki programowanemu kodowi.
PROGRAMOWANIE DZIA£ANIA STEROWNIKA
Funkcje do zaprogramowania w sterowniku :

Funkcja savelock
(fabrycznie wy³¹czona)
Funkcja samoczynnego uzbrojenia
Czas dzia³ania sterownika 0,7 lub 3,5 sek.
(fabrycznie 0,7 sek.)
Funkcja podwójnego impulsu do zamykania zamka
Dzia³anie kana³u dodatkowego
( po otwarciu i zamkniêciu centr. zamka)
Programowanie kodu
(fabrycznie 1)
Programowanie funkcji sterownika :

Wejœcie w stan programowania odbywa siê po jednoczesnym naciœniêciu przycisków P1 i P3
pilota w stanie neutralnym co bêdzie zasygnalizowane 2 migniêciami diody LED. Wejœcie w
stan programowania umo¿liwia zaprogramowanie jednej funkcji.
Przyciskiem P3 wybieramy funkcjê do zaprogramowania wg tabelki. Ka¿de naciœniêcie
przycisku P3 jest zasygnalizowane migniêciem diody LED.
Przyciskiem P1 dokonujemy ustawieñ wybranej funkcji.
Wyjœcie ze stanu programowania odbywa siê samoczynnie po 5 sek. od dokonania ustawieñ
przyciskiem P1 pilota i jest zasygnalizowane 4 migniêciami diody LED.
Wybór funkcji - P3
dioda LED
1 migniêcie
dioda LED
2 migniêcia
savelock
1
w³¹czony
wy³¹czony
samoczynne uzbrajanie
2
w³¹czone
wy³¹czone
3
3,5 sek.
0,8 sek.
4
w³¹czony
wy³¹czony
5
po otwarciu
i zamkniêciu
tylko
po otwarciu
Rodzaj funkcji
czas impulsów do
sterowania zamkiem
podwójny impuls do
zamkniêcia zamka
dzia³anie kana³u
dodatkowego
programowanie kodu
!
Programowanie funkcji - P1
Iloœæ
naciœniêæ
6
wprowadziæ liczbê od 1 do 20
Kod jest liczb¹ przekrêceñ kluczyka w stacyjce w pozycjê zap³onu w czasie 60 sek. w celu
przejœcia urz¹dzenia ze stanu po zamkniêciu pilotem do stanu neutralnego.
Programowanie pilotów:
Wejœcie w stan programowania pilotów odbywa siê po pod³¹czeniu zasilania przy w³¹czonym
zap³onie. Stan ten zasygnalizowany jest 5 sek. zapaleniem siê diody LED.
W tym czasie naciœniêcie
P3 - kasuje (2 przygaœniêcia diody LED
P1 - programuje (1 przygaœniêcie diody LED)
KONFIGURACJA WYJŒÆ PR¥DOWYCH
schemat 1
pola programuj¹ce
wyjœcia
schemat 2
sterowanie impulsami
masy (-)
schemat 4
schemat 5
sterowanie zamkiem pneumatycznym
schemat 3
sterowanie impulsami
(+) 12V
schemat 6
sterowanie si³ownikami
W zale¿noœci od typu centralnego zamka skonfigurowaæ wyjœcia z przekaŸników wed³ug
odpowiedniego schematu. Fabrycznie zwory skonfigurowane s¹ wed³ug schematu 6 do
sterowania si³ownikami typu slave i master
SCHEMAT MONTA¯OWY
10 A
min. 40 Ah
masa (-)
1
stacyjka (+) 12V
¿ó³ty
5 1
8
czerwony
+12V
czarny
zasilanie cewki
przekaŸnika
blokady
wyjœcie kana³u
dodatkowego (-)
masa (-)
filoletowy
niebieski
wyjœcie pr¹dowe
( konfigurowane )
zielony
wyjœcie pr¹dowe
( konfigurowane )
szary
bia³y
wejœcie
zamykaj¹ce ( - )
br¹zowy
wejœcie
otwieraj¹ce ( - )
czarny
czarno - czerwony
pomarañczowy
zasilanie
lewej strony
kierunkowskazów
masa (-)
pomarañczowy
zasilanie
prawej strony
kierunkowskazów
Przyk³ad pod³¹czenia kpl. si³owników:
1 x master, 3 x slave
pola programuj¹ce wg. schematu 6 ( ust. fabryczne )
