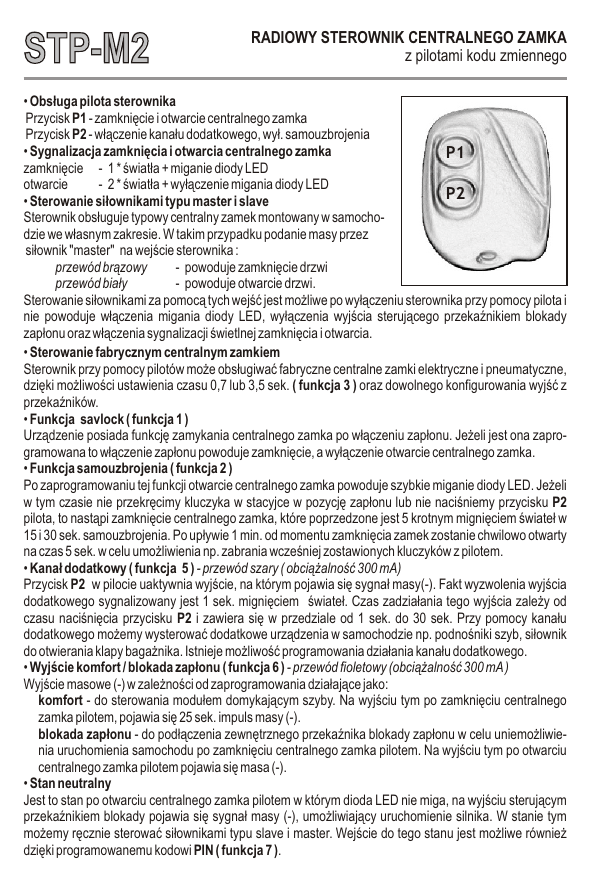

STP-M2
RADIOWY STEROWNIK CENTRALNEGO ZAMKA
z pilotami kodu zmiennego
• Obs³uga pilota sterownika
Przycisk P1 - zamkniêcie i otwarcie centralnego zamka
Przycisk P2 - w³¹czenie kana³u dodatkowego, wy³. samouzbrojenia
• Sygnalizacja zamkniêcia i otwarcia centralnego zamka
P1
zamkniêcie - 1 * œwiat³a + miganie diody LED
otwarcie
- 2 * œwiat³a + wy³¹czenie migania diody LED
P2
• Sterowanie si³ownikami typu master i slave
Sterownik obs³uguje typowy centralny zamek montowany w samochodzie we w³asnym zakresie. W takim przypadku podanie masy przez
si³ownik "master" na wejœcie sterownika :
przewód br¹zowy
- powoduje zamkniêcie drzwi
przewód bia³y
- powoduje otwarcie drzwi.
Sterowanie si³ownikami za pomoc¹ tych wejœæ jest mo¿liwe po wy³¹czeniu sterownika przy pomocy pilota i
nie powoduje w³¹czenia migania diody LED, wy³¹czenia wyjœcia steruj¹cego przekaŸnikiem blokady
zap³onu oraz w³¹czenia sygnalizacji œwietlnej zamkniêcia i otwarcia.
• Sterowanie fabrycznym centralnym zamkiem
Sterownik przy pomocy pilotów mo¿e obs³ugiwaæ fabryczne centralne zamki elektryczne i pneumatyczne,
dziêki mo¿liwoœci ustawienia czasu 0,7 lub 3,5 sek. ( funkcja 3 ) oraz dowolnego konfigurowania wyjœæ z
przekaŸników.
• Funkcja savlock ( funkcja 1 )
Urz¹dzenie posiada funkcjê zamykania centralnego zamka po w³¹czeniu zap³onu. Je¿eli jest ona zaprogramowana to w³¹czenie zap³onu powoduje zamkniêcie, a wy³¹czenie otwarcie centralnego zamka.
• Funkcja samouzbrojenia ( funkcja 2 )
Po zaprogramowaniu tej funkcji otwarcie centralnego zamka powoduje szybkie miganie diody LED. Je¿eli
w tym czasie nie przekrêcimy kluczyka w stacyjce w pozycjê zap³onu lub nie naciœniemy przycisku P2
pilota, to nast¹pi zamkniêcie centralnego zamka, które poprzedzone jest 5 krotnym migniêciem œwiate³ w
15 i 30 sek. samouzbrojenia. Po up³ywie 1 min. od momentu zamkniêcia zamek zostanie chwilowo otwarty
na czas 5 sek. w celu umo¿liwienia np. zabrania wczeœniej zostawionych kluczyków z pilotem.
• Kana³ dodatkowy ( funkcja 5 ) - przewód szary ( obci¹¿alnoœæ 300 mA)
Przycisk P2 w pilocie uaktywnia wyjœcie, na którym pojawia siê sygna³ masy(-). Fakt wyzwolenia wyjœcia
dodatkowego sygnalizowany jest 1 sek. migniêciem œwiate³. Czas zadzia³ania tego wyjœcia zale¿y od
czasu naciœniêcia przycisku P2 i zawiera siê w przedziale od 1 sek. do 30 sek. Przy pomocy kana³u
dodatkowego mo¿emy wysterowaæ dodatkowe urz¹dzenia w samochodzie np. podnoœniki szyb, si³ownik
do otwierania klapy baga¿nika. Istnieje mo¿liwoœæ programowania dzia³ania kana³u dodatkowego.
• Wyjœcie komfort / blokada zap³onu ( funkcja 6 ) - przewód fioletowy (obci¹¿alnoœæ 300 mA )
Wyjœcie masowe (-) w zale¿noœci od zaprogramowania dzia³aj¹ce jako:
komfort - do sterowania modu³em domykaj¹cym szyby. Na wyjœciu tym po zamkniêciu centralnego
zamka pilotem, pojawia siê 25 sek. impuls masy (-).
blokada zap³onu - do pod³¹czenia zewnêtrznego przekaŸnika blokady zap³onu w celu uniemo¿liwienia uruchomienia samochodu po zamkniêciu centralnego zamka pilotem. Na wyjœciu tym po otwarciu
centralnego zamka pilotem pojawia siê masa (-).
• Stan neutralny
Jest to stan po otwarciu centralnego zamka pilotem w którym dioda LED nie miga, na wyjœciu steruj¹cym
przekaŸnikiem blokady pojawia siê sygna³ masy (-), umo¿liwiaj¹cy uruchomienie silnika. W stanie tym
mo¿emy rêcznie sterowaæ si³ownikami typu slave i master. Wejœcie do tego stanu jest mo¿liwe równie¿
dziêki programowanemu kodowi PIN ( funkcja 7 ).
PROGRAMOWANIE DZIA£ANIA STEROWNIKA
Funkcje do zaprogramowania w sterowniku :
• Funkcja savelock
• Funkcja samoczynnego uzbrojenia
• Czas dzia³ania sterownika 0,7 lub 3,5 sek.
• Funkcja podwójnego impulsu do zamykania zamka
• Dzia³anie kana³u dodatkowego
• Dzia³anie wyjœcia dodatkowego
• Programowanie kodu
ustawienia fabryczne
( wy³¹czona)
( wy³¹czona)
( 0,7 sek.)
( wy³¹czona)
( po otwarciu centr. zamka)
( komfort )
( 1)
Programowanie funkcji sterownika :
• Wejœcie w stan programowania odbywa siê po jednoczesnym (5 sek.) naciœniêciu przycisków P1 i P2
pilota w stanie neutralnym co bêdzie zasygnalizowane 2 migniêciami diody LED. Wejœcie w stan
programowania umo¿liwia zaprogramowanie jednej funkcji.
• Przyciskiem P2 wybieramy funkcjê do zaprogramowania wg tabelki. Ka¿de naciœniêcie przycisku P2
jest zasygnalizowane migniêciem diody LED.
• Przyciskiem P1 dokonujemy ustawieñ wybranej funkcji.
• Wyjœcie ze stanu programowania odbywa siê samoczynnie po 5 sek. od dokonania ustawieñ przyciskiem P1 pilota i jest zasygnalizowane 4 migniêciami diody LED.
Wybór funkcji - P2
Programowanie funkcji - P1
Rodzaj funkcji
IloϾ
naciœniêæ
dioda LED
1 migniêcie
dioda LED
2 migniêcia
Funkcja savelock
1
Jest
[ Nie ma ]
Funkcja samoczynnego uzbrojenia
2
Jest
[ Nie ma ]
Czas impulsów steruj¹cych
3
3,5 sek.
[ 0,7 sek. ]
Podwójny impuls do zamkniêcia
4
Jest
[ Nie ma ]
Dzia³anie kana³u dodatkowego
5
po otwarciu
i zamkniêciu
[Tylko po otwarciu]
Dzia³anie wyjœcia dodatkowego
6
[ Komfort ]
Blokada zap³onu
Programowanie kodu PIN
7
Wprowadziæ liczbê od 1 do 20
Uwaga: drukiem wyt³uszczonym i w [ ] zaznaczono ustawienia fabryczne funkcji
•
•
Kod PIN jest liczb¹ przekrêceñ kluczyka w stacyjce w pozycjê zap³onu ( w czasie 60 sek. ) w celu
przejœcia urz¹dzenia ze stanu po zamkniêciu pilotem do stanu neutralnego. Czas 60 sek. do wprowadzenia kodu sygnalizowany jest sta³ym œwieceniem diody LED.
Programowanie pilotów odbywa siê po pod³¹czeniu zasilania przy w³¹czonym zap³onie. Stan ten
zasygnalizowany jest 5 sek. zapaleniem siê diody LED.
W tym czasie naciœniêcie
P1 - wpisuje pilota (1 przygaœniêcie diody LED)
P2 - kasuje piloty ( 2 przygaœniêcia diody LED )
KONFIGURACJA WYJŒÆ PR¥DOWYCH
schemat 1
schemat 2
schemat 3
niebieski
zielony
niebieski
zielony
pola programuj¹ce
wyjœcia pr¹dowe
sterowanie impulsami
masy (-)
sterowanie impulsami
(+) 12V
schemat 4
schemat 5
zamkniêcie - podanie na
pompê ( + )
otwarcie - podanie na
pompê ( - )
drzwi
niebieski
zielony
niebieski
zielony
pompa
schemat 6
pompa
sterowanie zamkiem pneumatycznym
niebieski
zielony
zamkniêcie - podanie na
pompê ( - )
- podanie na
pompê ( + )
otwarcie
drzwi
zielony - zamkniêcie
niebieski - otwarcie
niebieski
zielony
zielony - zamkniêcie
niebieski - otwarcie
sterowanie si³ownikami
W zale¿noœci od typu centralnego zamka nale¿y skonfigurowaæ wyjœcia z przekaŸników wed³ug
odpowiedniego schematu. Fabrycznie zwory skonfigurowane s¹ wed³ug schematu nr 6 ( do sterowania
si³ownikami typu master i slave )
SCHEMAT MONTA¯OWY
10 A
min. 40 Ah
masa ( - )
1
stacyjka ( + ) 12V
¿ó³ty
5 1
8
czerwony
+ 12V
czarny
fioletowy
wyjœcie
komfort / blokada
szary
wyjœcie
kana³u dodatkowego
niebieski
wyjœcie pr¹dowe
( konfigurowane )
zielony
wyjœcie pr¹dowe
( konfigurowane )
bia³y
wejœcie
zamykaj¹ce ( - )
br¹zowy
wejœcie
otwieraj¹ce ( - )
czarny
masa ( - )
czarno - czerwony
pomarañczowy
zasilanie
lewej strony
kierunkowskazów
masa ( - )
pomarañczowy
zasilanie
prawej strony
kierunkowskazów
Przyk³ad pod³¹czenia kpl. si³owników:
1 x master, 3 x slave
pola programuj¹ce wg. schematu 6 ( ust. fabryczne )
