SPIS ZAWARTOŚCI

1
Białystok, ul. Gen. S. Maczka 52,lok. 2/13
Tel/Fax: (085) 652-29-02 E-mail: [email protected]

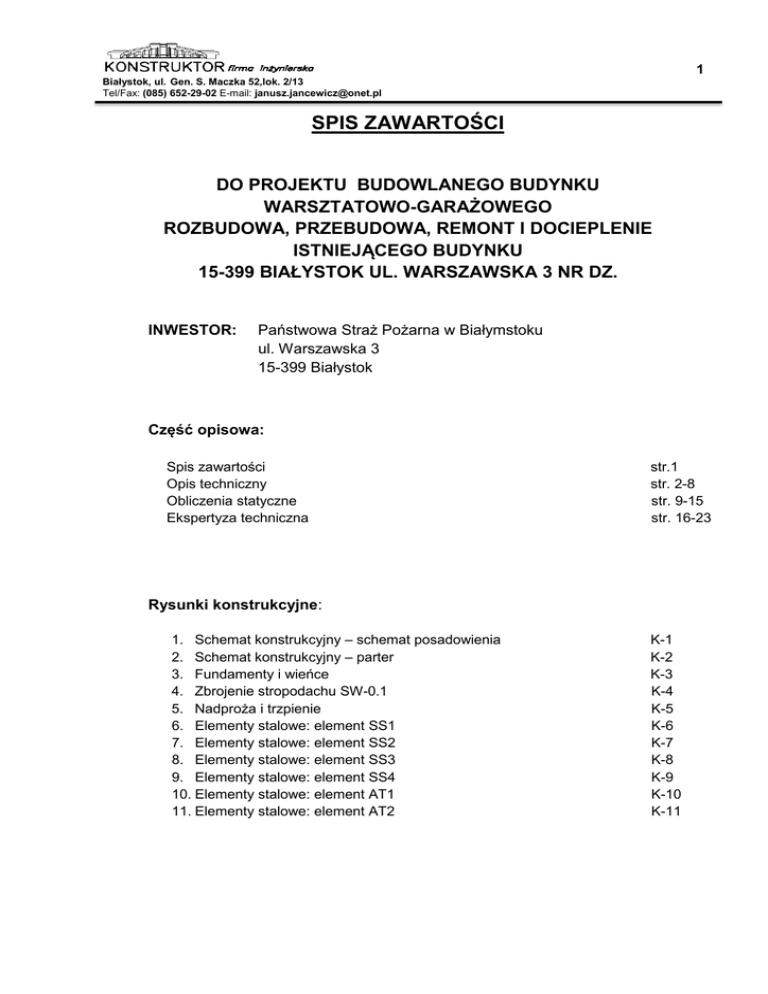

SPIS ZAWARTOŚCI
DO PROJEKTU BUDOWLANEGO BUDYNKU
WARSZTATOWO-GARAŻOWEGO
ROZBUDOWA, PRZEBUDOWA, REMONT I DOCIEPLENIE
ISTNIEJĄCEGO BUDYNKU
15-399 BIAŁYSTOK UL. WARSZAWSKA 3 NR DZ.
INWESTOR:
Państwowa Straż Pożarna w Białymstoku
ul. Warszawska 3
15-399 Białystok
Część opisowa:
Spis zawartości
Opis techniczny
Obliczenia statyczne
Ekspertyza techniczna
str.1
str. 2-8
str. 9-15
str. 16-23
Rysunki konstrukcyjne:
1. Schemat konstrukcyjny – schemat posadowienia
2. Schemat konstrukcyjny – parter
3. Fundamenty i wieńce
4. Zbrojenie stropodachu SW-0.1
5. Nadproża i trzpienie
6. Elementy stalowe: element SS1
10. Elementy stalowe: element AT1
11. Elementy stalowe: element AT2
K-1
K-2
K-3
K-4
K-5
K-6
K-7
K-8
K-9
K-10
K-11
2
OPIS TECHNICZNY
DO PROJEKTU BUDOWLANEGO BUDYNKU
WARSZTATOWO-GARAŻOWEGO
ROZBUDOWA, PRZEBUDOWA, REMONT I DOCIEPLENIE
ISTNIEJĄCEGO BUDYNKU
15-399 BIAŁYSTOK UL. WARSZAWSKA 3 NR DZ.
1 PODSTAWA OPRACOWANIA
- zlecenie Inwestora
- projekt architektoniczny opracowany przez Pracownię Projektową „RM”
- wizja lokalna terenu
- ekspertyza konstrukcyjna istniejącego budynku
2 KONCEPCJA KONSTRUKCJI BUDYNKU
Istniejący obiekt jest budynkiem warsztatowo-garażowy. Jest to budynek parterowy o
konstrukcji w postaci szkieletu żelbetowego. Budynek posiada 6 drewnianych bram z
przeszkleniami, oddzielonych filarkami wymurowanymi z cegły pełnej ceramicznej.
Na podstawie wizji lokalnej stwierdzono, że ściany wypełniające wykonane są z
gazobetonu.
Stropodach gęstożebrowy typu DZ-3 oparty na poprzecznych belkach żelbetowych.
Obliczenia wykonano zgodnie z polskimi normami:
PN-EN-1990
- Podstawy projektowania konstrukcji
PN-EN-1991-1-1
- Oddziaływanie na konstrukcje. Część 1-1: Oddziaływania
ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe
w budynkach.
PN-EN-1991-1-2
- Oddziaływanie na konstrukcje. Część 1-2: Oddziaływania
ogólne. Oddziaływania na konstrukcje w warunkach pożaru.
PN-EN-1991-1-3
- Oddziaływania na konstrukcje. Część 1-3: Oddziaływania
ogólne - Obciążenie śniegiem.
PN-EN 1991-1-4
- Oddziaływania na konstrukcje. Część 1-4: Oddziaływania
ogólne - Oddziaływania wiatru.
PN-EN-1992-1-1
- Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i
reguły dla budynków.
3
PN-81/B-03020
- „Grunty budowlane. Posadowienie bezpośrednie
budowli. Obliczenia statyczne i projektowe.”
PN-B-03002:2007
- „Konstrukcje murowe. Projektowanie i obliczenie”
Obliczenia statyczno- wytrzymałościowe wykonano za pomocą programów:
- Autodesk Robot Structural Analysis 2014, Pakiet .
3 ZAKRES PROJEKTOWANEJ ROZBUDOWY
Rozbudowa będzie polegała na:
a) wykonaniu nowych ścian murowanych posadowionych na nowych fundamentach,
b) wykonaniu nadproży żelbetowych na nowoprojektowanych ścianach,
c) wykonaniu stropodachu nad dobudowaną częścią, w postaci monolitycznej płyty
żelbetowej krzyżowo zbrojonej.
4 WARUNKI GRUNTOWO – WODNE
Zgodnie odkrywką geologiczną , występują następujące wydzielone grupy gruntów
budujące warstwy geotechniczne:
a/ grunty powierzchniowe reprezentowane przez nasyp niebudowlany oraz glebę o
miąższości 0,20m-0,40m.
b/ pod gruntami powierzchniowymi znajdują się grunty niespoiste reprezentowane
przez piaski drobne, średnio zagęszczone o Id=0,40.
Kategorię geotechniczną ustalono na podstawie Rozporządzenia Ministra Spraw
Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalania
geotechnicznych warunków posadowienia obiektów budowlanych. (Dz. U. Nr 126, poz.
839).Na podstawie otrzymanych wyników rozpoznania geotechnicznego oraz
uwzględniając charakterystykę konstrukcji stwierdza się I kategorię geotechniczną.
Uwagi:
1.0. prace ziemne należy prowadzić z zachowaniem warunków BHP , a szczególności
bezpiecznego pochylenia skarp, składowanie urobku poza strefą aktywnego obciążenia
skarp wykopu fundamentowego.
4
2.0. Ze względu na występowanie gruntów wysadzinowych, w przypadku wystąpienia
ujemnych temperaturach, wykop należy zabezpieczyć przed przemarznięciem zarówno
przed jak i po wykonaniu fundamentów.
3.0. Konsystencja gliny zależna jest od wilgotności, wobec powyższego prace ziemne w
obrębie tych gruntów należy prowadzić w sposób nie prowadzący wzrostu wilgotności.
4.0. Wykopy pod fundamenty winny być wykonane w taki sposób , aby nie nastąpiło
naruszenie naturalnej struktury poniżej posadowienia. Prace sprzętem mechanicznym
należy przerwać ok. 15-20cm powyżej poziomu posadowienia, a niedobraną część
gruntu usunąć bezpośrednio przed wykonaniem ław lub stóp sposobem ręcznym.
5.0. Przed posadowieniem budynku należy dodatkowo sprawdzić warunki gruntowowodne w wykopie. Powyższą czynność powinien wykonać uprawniony geolog z
odpowiednim wpisem do dziennika budowy.
6.0. W przypadku posadowienia ław na wysokości terenu istniejącego w którym
występuje humus (gleba) lub nasyp niebudowlany grunt ten należy usunąć i zastąpić go
nasypem budowlanym wykonanym z pospółki nienormowanej zagęszczonej warstwami
maksymalnie co 30cm do Is>0,95
7.0. Roboty ziemne i fundamentowe należy wykonywać zgodnie z normą PN-68/B-06050
oraz wytycznymi podanymi w opracowaniu ITB: "Warunki techniczne wykonania i
odbioru robót budowlano-montażowych" tom 1, część 1, wydanym przez Arkady w
1989r.
5 OPIS NOWOPROJEKTOWANYCH ELEMENTÓW
KONSTRUKCYJNYCH
5.1
Fundamenty
Posadowienie nowoprojektowanych ścian murowanych przewiduje się na ławach
fundamentowych o grubości h=0,35m i szerokości 0,60m. Fundamenty wykonane z
betonu B20 (C16/20) zbrojone stalą A-IIIN (B500SP).
Uwagi:
1/ minimalne otulenie zbrojenia od dołu 7cm.
2/ zbrojnie podłużne łączyć na zakład min. 60cm
3/ prawidłowość wykonania zbrojenia potwierdzić przez inspektora nadzoru
przed betonowaniem.
5
5.2
Ściany fundamentowe
Projektuje się ściany murowane z bloczków betonowych z betonu B20 (C16/20),
grubości 25cm na zaprawie cementowej klasy 5MPa z dodatkiem plastyfikatora.
Ściany fundamentowe zakończyć wieńcem wylewanym o przekroju 25x25cm z
betonu B20 zbrojonym stalą B500SP.
5.3
Ściany nośne
Warstwa nośna ściany - pustak ceramiczny typu Lewkowo, klasy 15MPa, na
zaprawie cementowo-wapiennej klasy 5MPa).
5.4
Trzpienie żelbetowe
Projektuje się trzpienie żelbetowe z betonu B20 (C16/20) zbrojone stalą B500SP.
5.5
Stropodach wylewany
Nowoprojektowany stropodach projektuje się jako wylewany z betonu B20
(C16/20), grubości 16cm, zbrojony krzyżowo stalą B500SP.
5.6
Wieńce żelbetowe
Wieńce żelbetowe wylewne z betonu B20 (C16/20), o wymiarach 25x25cm,
zbrojone stalą B500SP w sposób ciągły. Zbrojenie wieńców łączyć na zakład min. 60cm.
5.7
Nadproża i belki żelbetowe
Zaprojektowano nadproża i belki żelbetowe, wylewane z betonu B20 (C16/20),
zbrojone stalą B500SP.
5.8
Elementy stalowe
Zaprojektowano konstrukcję wsporczą attyki oraz elementy wsporcze pod okładzinę
elewacyjną jako konstrukcję stalową ze stali S235.
5.9
Materiały konstrukcyjne
Materiały konstrukcyjne zastosowane w konstrukcji budynku:
6
- stal zbrojeniowa:
- beton:
- stal konstrukcyjna:
B500SP,
B20 (C16/20),
S235.
6 ZABEZPIECZENIE ANTYKOROZYJNE I PRZECIWOGNIOWE
6.1
ZALECENIA OGÓLNE
Materiały malarskie należy dobrać tak, aby spełniały wymagania
antykorozyjne stawiane projektowanemu obiektowi.
Przed pomalowaniem należy elementy stalowe oczyścić, przygotowanie
powierzchni SA2.5 wg ISO 8501-02. Powierzchnia całkowicie wolna od rdzy, zgorzeliny,
gruntu, czasowej ochrony i wszelkich zanieczyszczeń, chropowatość powierzchni Rz=
40-70 µm. Po zmontowaniu konstrukcji należy pomalować elementy stalowe w
miejscach ubytków i rys spowodowanych montażem.
Do wykonania zabezpieczeń antykorozyjnych należy stosować wyroby
posiadające dopuszczenie do stosowania w budownictwie.
Za dopuszczone do obrotu i stosowania uznaje się wyroby, dla których producent
lub jego upoważniony przedstawiciel:
−
dokonał oceny zgodności z wymaganiami dokumentu odniesienia wg
określonego systemu oceny zgodności,
−
wydał deklarację zgodności z dokumentami odniesienia, takimi jak Polskie
Normy lub aprobaty techniczne,
−
oznakował wyroby znakiem CE,
lub:
−
wydał oświadczenie, że zapewniono zgodność wyrobu dopuszczonego do
jednostkowego zastosowania w obiekcie budowlanym z indywidualną dokumentacją
projektową uzgodnioną z autorem projektu budowlanego.
Warstwy oraz grubości powłok należy dobrać wg wytycznych producenta
danej farby dla zadanego zabezpieczenia antykorozyjnego malowanego
elementu.
6.2
ZALECENIA DOTYCZĄCE MALOWANIA
• Rozpuszczalniki, utwardzacza i inne materiały malarskie należy stosować ściśle
wg wytycznych producentów farb.
• Dobór kolorów warstw wierzchnich należy uzgodnić z Inwestorem.
• Przechowywanie, składowanie i transport:
Wszystkie materiały malarskie powinny być przechowywane w warunkach
umożliwiających odpowiednią ochronę przed wpływami atmosferycznymi.
6.2.1 Technologia prac malarskich
Malowanie należy wykonywać w używając odpowiednich technik zgodnie
z zaleceniami producenta.
• Warunki prowadzenia prac malarskich
7
Prace malarskie należy przeprowadzić przy wilgotności powietrza i temperaturze
podanych w instrukcjach fabrycznych farb. W przypadku braku danych należy malować
przy wilgotności względnej powietrza nie większej niż 90% i przy temperaturze powietrza
minimum + 5°C i maksimum +40°C. Powłoki z farb epoksydowych nie mogą być
nakładane przy temperaturze poniżej +10°C chyba, że dane producenta dopuszczają
aplikację w innych temperaturach.
• Niedopuszczalne jest przeprowadzenie prac malarskich na wolnym powietrzu;
a) we wczesnych godzinach rannych i późnych popołudniowych tj. orientacyjnie
po dwóch godzinach po wschodzie słońca i po dwóch godzinach do zachodu
słońca.
b) w czasie deszczu, mgły, śniegu, gradu i silnego wiatru.
• Temperatura malowanego podłoża powinna być wyższa, co najmniej o 3°C od
temperatury punktu rosy
• Prace malarskie na wolnym powietrzu najlepiej przeprowadzać w okresie majwrzesień.
• Silne przewiewy podczas prac malarskich prowadzonych w pomieszczeniach
są niedopuszczalne.
6.2.2 Malowanie nowych konstrukcji
• Gruntowanie
Powierzchnie przeznaczone do malowania gruntującego należy pomalować
najpóźniej w 6h po zakończeniu procesu czyszczenia. Jeśli gruntowanie przeprowadza
się po upływie 6h, to należy sprawdzić stan powierzchni i w przypadku stwierdzenia
nalotu korozyjnego lub zabrudzenia należy powierzchnię powtórnie oczyścić.
Malowanie farbami gruntującymi najlepiej jest wykonać natryskiem
bezpowietrznym lub pędzlem, wcierając farbę mocno w podłoże. Konstrukcje
przewidziane do spawania na miejscu montażu należy zagruntować pozostawiając
pasek szerokości ok. 5 cm z każdej strony przewidzianego szwu spawalniczego.
Szczególną uwagę należy zwrócić na staranne zagruntowanie:
a) główek nitów, nakrętek i śrub,
b) miejsc zespawanych po uprzednim oczyszczeniu szwu spawalniczego,
c) naroży i krawędzi ,
d) szczelin i załamań konstrukcji.
W wymienionych miejscach należy nakładać podwójną ilość materiału w stosunku
do ilości podanych dla powierzchni gładkich, tzn. dodatkowo pokrywać drugą warstwą
materiału malarskiego po wyschnięciu pierwszej warstwy gruntu.
W przypadku stosowania natrysku bezpowietrznego należy zwrócić uwagę, aby
wszystkie miejsca były równomiernie pokryte powłoką, bez zacieków i przerw pomiędzy
poszczególnymi pasmami.
Elementy mogą być składowane po dopiero wyschnięciu powłoki.
• Malowanie nawierzchniowe (w Wytwórni).
Malowanie nawierzchniowe może być przeprowadzone po zupełnym wyschnięciu
farb gruntujących, przestrzegając wymaganych czasów schnięcia podanych przez
producenta i nie później niż to przewidują wymagania dla poszczególnych wyrobów.
8
W przypadku dłuższego czasu składowania zagruntowane elementy należy
poddać dokładnym oględzinom. Miejsca uszkodzone należy poprawić.
Malowanie nawierzchniowe należy przeprowadzić nakładając wymaganą liczbę
warstw.
• Malowanie nawierzchniowe (na placu budowy)
Po dostarczeniu elementów na plac budowy należy przeprowadzić dokładna
kontrolę ich stanu i czystości. Dopuszczalne są jedynie nieznaczne przerdzewienia
krawędzi, naroży itp. Istnienie większej ilości zniszczeń wskazuje na złe warunki
składowania i transportu, co powinno być stwierdzone w protokole.
W przypadku istnienia niewielkich zniszczeń należy je oczyścić za pomocą
szlifierek, szczotek stalowych i odkurzyć. Po oczyszczeniu bezzwłocznie zabezpieczyć
takimi samymi farbami, jakich użyto w wytwórni.
W przypadku zniszczeń pokrycia malarskiego wskazujących na konieczność
całkowitej renowacji należy określić stopień zniszczenia a następnie odnowić powłokę.
Niedopuszczalne są następujące wady pokrycia:
e) Pęcherze
f) odstawanie powłoki
g) powłoka nie wysuszona, wykazująca przylep
h) miejsca nie pokryte
i) liczne zacieki lub zmarszczenia
j) liczne wtrącenia ciał obcych w powłoce.
7 Uwagi końcowe
Wszystkie roboty należy wykonać zgodnie z technicznymi warunkami wykonania i
odbioru robót budowlanych przy spełnieniu wymagań BHP.
Wszystkie wbudowane materiały i urządzenia winny posiadać certyfikaty
na znak bezpieczeństwa lub deklarację zgodności z PN i udokumentowane
świadectwami ITB, PPOŻ i PZH.
Projektant:
inż. Janusz Jancewicz
upr. nr BŁ 53/86
Współpraca:
inż. Krzysztof Kryjan
9
OBLICZENIA STATYCZNE
8 ZEBRANIE PODSTAWOWYCH OBCIĄŻEŃ.
8.1 Obciążenia stropodachu.
8.1.1 Obciążenie śniegiem stropodachu.
Obciążenie śniegiem wg PN-EN 1991-1-3 / Dachy jednopołaciowe (p.5.3.2)
Połać dachu obciążonego równomiernie:
- Dach jednopołaciowy
- Obciążenie charakterystyczne śniegiem gruntu (wg Załącznika krajowego NA):
2
- strefa obciążenia śniegiem 4 → sk = 1,6 kN/m
- Warunki lokalizacyjne: normalne, przypadek A (brak wyjątkowych opadów i brak wyjątkowych zamieci)
- Sytuacja obliczeniowa: trwała lub przejściowa
- Współczynnik ekspozycji:
- teren normalny → Ce = 1,0
- Współczynnik termiczny → Ct = 1,0
- Współczynnik kształtu dachu:
o
nachylenie połaci α = 0,0
µ1 = 0,8
Obciążenie charakterystyczne:
2
s = µ1·Ce·Ct·sk = 0,8·1,0·1,0·1,600 = 1,280 kN/m
8.1.2 Obciążenie wiatrem.
Obciążenie stropodachu
Obciążenie wiatrem wg PN-EN 1991-1-4 / Dachy płaskie (p.7.2.3)
1,02
-1,044
kierunek 1,02
wiatru
-0,696
-1,044
2,05
0,41
-0,406
F
G
F
H
Fw,e [kN/m 2]
I
+0,116
-0,116
h=10,0
d=37,0
b=4,1
Połać - pole I - parcie:
- Dach o wymiarach: d = 37,0 m, b = 4,1 m, h = 10,0 m
o
o
- Dach płaski, kąt nachylenia połaci -5 < α < 5 , z ostrymi krawędziami brzegu
- Wymiar e = min(b,2·h) = 4,1 m
- Wartość podstawowa bazowej prędkości wiatru (wg Załącznika krajowego NA):
- strefa obciążenia wiatrem 1; A = 120 m n.p.m. → vb,0 = 22 m/s
- Współczynnik kierunkowy: cdir = 1,0
- Współczynnik sezonowy: cseason = 1,00
- Bazowa prędkość wiatru: vb = cdir·cseason·vb,0 = 22,00 m/s
- Wysokość odniesienia: ze = h = 10,00 m
10
- Kategoria terenu III → współczynnik chropowatości: cr(ze) = 0,8·(10,0/10)
krajowego NA.6)
- Współczynnik rzeźby terenu (orografii): co(ze) = 1,00
- Średnia prędkość wiatru: vm(ze) = cr(ze)·co(ze)·vb = 17,60 m/s
- Intensywność turbulencji: Iv(ze) = 0,285
3
- Gęstość powietrza: ρ = 1,25 kg/m
- Wartość szczytowa ciśnienia prędkości:
2
qp(ze) = [1+7·Iv(ze)]·(1/2)·ρ·vm (ze) = 580,1 Pa = 0,580 kPa
- Współczynnik konstrukcyjny: cscd = 1,000
- Współczynnik ciśnienia zewnętrznego cpe = cpe,10 = 0,2
Siła oddziaływania wiatru na powierzchnię zewnętrzną:
2
Fw,e = cscd·qp(ze)·cpe = 1,000·0,580·0,2 = 0,116 kN/m
0,19
= 0,80 (wg Załącznika
Obciążenie elementu osłonowego okapu
Obciążenie wiatrem wg PN-EN 1991-1-4 / Ściany wolno stojące i attyki (p.7.4.1)
kierunek
wiatru
Fw [kN/m 2]
+0,623
+0,882
+1,090
+1,764
A
D
h=2,0
C
B
29,0
0,6
3,4
4,0
l=37,0
Ściana - pole B:
- Ściana wolno stojąca o wymiarach: l = 37,0 m, h = 2,0 m bez załamania w narożniku
- Współczynnik wypełnienia 100 %
- Wartość podstawowa bazowej prędkości wiatru (wg Załącznika krajowego NA):
- strefa obciążenia wiatrem 1; A = 120 m n.p.m. → vb,0 = 22 m/s
- Współczynnik kierunkowy: cdir = 1,0
- Współczynnik sezonowy: cseason = 1,00
- Bazowa prędkość wiatru: vb = cdir·cseason·vb,0 = 22,00 m/s
- Wysokość odniesienia: ze = h = 2,00 m
0,19
- Kategoria terenu III → współczynnik chropowatości: cr(ze) = 0,8·(5,0/10)
= 0,70 (wg Załącznika
krajowego NA.6)
- Współczynnik rzeźby terenu (orografii): co(ze) = 1,00
- Średnia prędkość wiatru: vm(ze) = cr(ze)·co(ze)·vb = 15,43 m/s
- Intensywność turbulencji: Iv(ze) = 0,355
3
- Gęstość powietrza: ρ = 1,25 kg/m
- Wartość szczytowa ciśnienia prędkości:
2
qp(ze) = [1+7·Iv(ze)]·(1/2)·ρ·vm (ze) = 518,9 Pa = 0,519 kPa
- Współczynnik konstrukcyjny: cscd = 1,000
- Wypadkowy współczynnik ciśnienia cp,net = 2,1
Charakterystyczne ciśnienie wypadkowe:
2
Fw = cscd·qp(ze)·cp,net = 1,000·0,519·2,1 = 1,090 kN/m
Obciążenie liniowe zebrane z szerokości 2,0m:
2
1,090 kN/m * 2,00m = 2,18kN/m
11
8.1.3 Obciążenie stałe.
Tablica 1. Obciążenia stałe stropodachu
Lp.
1.
2.
Opis obciążenia
2 x papa
3
Wełna mineralna [1,6kN/m ·0,15m]
Σ:
Obciążenia.
char.
2
kN/m
0,10
0,24
0,34
γf
kd
Obciążenia obl.
2
kN/m
1,35
1,35
1,35
--
0,14
0,32
0,46
--
Ciężar własny płyty stropu uwzględniono w programie Autodesk Robot Structural Analysis 2012.
9 KONSTRUKCJA STROPU WYLEWANEGO SW-1
Obliczenia wykonano w programie Autodesk Robot Structural Analysis.
Grubosć płyty:
Beton:
Stal zbrojeniowa
Klasa konstrukcji:
Klasa ekspozycji:
Otulenie nominalne:
Średnica zbrojenia górnego:
Średnica zbrojenia dolnego:
16cm
C16/20
B500SP
S4
XC1
Cnom = 2,5cm
10mm
10mm
Schemat statyczny:
Ugięcie w II fazie pracy:
Zbrojenie dolne na kierunku X:
Zbrojenie dolne na kierunku Y:
12
Zbrojenie górne na kierunku X:
Zbrojenie górne na kierunku Y:
10 KONSTRUKCJA BELKI B25X30.
SZKIC BELKI
A
B
0.25
3.84
0.25
OBCIĄŻENIA NA BELCE
Zestawienie obciążeń rozłożonych [kN/m]:
Lp.
Opis obciążenia
1. Obciążenie zebrane ze stropu i ściany
2. Ciężar własny belki
[0.25m·0.30m·25.0kN/m3]
Obc.char.
Σ:
8.77
1.88
γf
1.35
1.10
10.65
1.31
kd
---
Obc.obl.
Zasięg [m]
11.84
2.07
cała belka
13.91
13.91
13.91
Schemat statyczny belki
A
B
4.09
DANE MATERIAŁOWE I ZAŁOŻENIA:
Klasa betonu: B20 (C16/20) → fcd = 10.67 MPa, fctd = 0.87 MPa, Ecm = 29.0 GPa
3
Ciężar objętościowy
ρ = 25 kN/m
Maksymalny rozmiar kruszywa
dg = 8 mm
Wilgotność środowiska
RH = 50%
Wiek betonu w chwili obciążenia
28 dni
Współczynnik pełzania (obliczono)
φ = 3.30
Stal zbrojeniowa główna A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Stal zbrojeniowa strzemion A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
Stal zbrojeniowa montażowa A-0 (St0S-b)
Sytuacja obliczeniowa:
trwała
Cotanges kąta nachylenia ścisk. krzyżulców bet.
Graniczna szerokość rys
wlim = 0.3 mm
cot θ = 1.00
cała belka
13
30
Graniczne ugięcie
alim = jak dla belek i płyt (wg tablicy 8)
WYMIAROWANIE wg PN-B-03264:2002 :
25
Przyjęte wymiary przekroju:
bw = 25.0 cm, h = 30.0 cm
otulina zbrojenia cnom = 20 mm
Przęsło A - B:
Zginanie: (przekrój a-a)
Moment przęsłowy obliczeniowy MSd = 29.08 kNm
2
2
Zbrojenie potrzebne As = 2.84 cm . Przyjęto 3φ12 o As = 3.39 cm (ρ = 0.51%)
Warunek nośności na zginanie: MSd = 29.08 kNm < MRd = 34.10 kNm (85.3%)
Ścinanie:
Miarodajna wartość obliczeniowa siły poprzecznej VSd = (-)26.70 kN
Zbrojenie konstrukcyjne strzemionami dwuciętymi φ8 co 190 mm na całej długości przęsła
Warunek nośności na ścinanie: VSd = (-)26.70 kN < VRd1 = 37.78 kN (70.7%)
SGU:
Moment przęsłowy charakterystyczny długotrwały MSk,lt = 22.27 kNm
Szerokość rys prostopadłych: wk = 0.290 mm < wlim = 0.3 mm (96.5%)
Maksymalne ugięcie od MSk,lt: a(MSk,lt) = 15.78 mm < alim = 4090/200 = 20.45 mm (77.2%)
Miarodajna wartość charakterystyczna siły poprzecznej VSk = 20.45 kN
Szerokość rys ukośnych: zarysowanie nie występuje (0.0%)
11 POSADOWIENIE.
Zebranie obciążeń na ławę fundamentową – wartość obliczeniowa.
Obciążenie ze stropu i belek:
7,96
25
∗ 1,92
0,25 ∗ 0,25 ∗
∗ 1,35 0,25 ∗ 1,00
,
∗
25
109,52
Obciążenie od ciężaru własnego ściany (przyjęto cegłę silikatową gr. 25cm):
19,0
0,71
1,34
∗ 4,84 ∗
∗ 0,25
47,13
,
Obciążenie obliczeniowe na 1m ławy fundamentowej:
109,52
47,13
98,52 /
,ł
1,59
Ciężar fundamentu i zasypki uwzględniono w programie obliczeniowym.
DANE:
∗ 1,35 ∗
4,32
2
4,16
14
H = 0.35
1
2
0.15
0.25
B = 0.55
0.15
V = 0.19 m 3/mb
Opis fundamentu :
Typ:
ława prostokątna
Wymiary:
B = 0.55 m
H = 0.35 m
Bs = 0.25 m
eB = 0.00 m
Posadowienie fundamentu:
D = 1.20 m
Dmin = 1.20 m
brak wody gruntowej w zasypce
Opis podłoża:
z [m]
-1.20
0.00
z
Piaski drobne
2.00
N nazwa gruntu
r
1 Piaski drobne
h [m]
2.00
nawodni ρo(n)
ona
[t/m3]
nie
1.65
Naprężenie dopuszczalne dla podłoża
γf,min
γf,max
φu(r) [o]
0.90
1.10
26.93
cu(r)
[kPa]
0.00
M0
[kPa]
51257
σdop [kPa] = 200.0 kPa
Kombinacje obciążeń obliczeniowych:
N typ obc.
r
1 całkowite
N [kN/m]
TB [kN/m]
MB [kNm/m]
e [kPa]
∆e [kPa/m]
98.52
0.00
0.00
0.00
0.00
Materiały :
Zasypka:
3
ciężar objętościowy: 19.00 kN/m
współczynniki obciążenia: γf,min = 0.90; γf,max = 1.20
Beton:
klasa betonu: B20 (C16/20) → fcd = 10.67 MPa, fctd = 0.87 MPa, Ecm = 29.0 GPa
M [kPa]
64072
15
3
ciężar objętościowy: 24.00 kN/m
współczynniki obciążenia: γf,min = 0.90; γf,max = 1.10
Zbrojenie:
klasa stali: A-IIIN (RB500) → fyk = 500 MPa, fyd = 420 MPa, ftk = 550 MPa
otulina zbrojenia cnom = 50 mm
Założenia obliczeniowe :
Współczynniki korekcyjne oporu granicznego podłoża:
- dla nośności pionowej m = 0.81
- dla stateczności fundamentu na przesunięcie m = 0.72
- dla stateczności na obrót m = 0.72
Współczynnik tarcia gruntu o podstawę fundamentu: f = 0.50
Współczynniki redukcji spójności:
- przy sprawdzaniu przesunięcia: 0.50
- przy korekcie nachylenia wypadkowej obciążenia: 1.00
Czas trwania robót: powyżej 1 roku (λ=1,00)
Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych Nk N/Nk = 1.20
WYNIKI-PROJEKTOWANIE:
WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B-03020
Nośność pionowa podłoża:
Decyduje: kombinacja nr 1
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfN = 168.2 kN
Nr = 109.4 kN < m·QfN = 136.2 kN
(80.3%)
Nośność (stateczność) podłoża z uwagi na przesunięcie poziome:
Decyduje nośność w poziomie: posadowienia fundamentu
Obliczeniowy opór graniczny podłoża QfT = 53.5 kN
Tr = 0.0 kN < m·QfT = 38.5 kN
(0.0%)
Obciążenie jednostkowe podłoża:
Naprężenie maksymalne σmax = 198.9 kPa
σmax = 198.9 kPa < σdop = 200.0 kPa (99.5%)
Stateczność fundamentu na obrót:
Decyduje moment wywracający MoB,2 = 0.00 kNm/mb, moment utrzymujący MuB,2 = 29.44 kNm/mb
Mo = 0.00 kNm/mb < m·Mu = 21.2 kNm/mb
(0.0%)
Osiadanie:
Osiadanie pierwotne s'= 0.25 cm, wtórne s''= 0.03 cm, całkowite s = 0.28 cm
s = 0.28 cm < sdop = 1.00 cm (27.8%)
OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002
Nośność na przebicie:
dla fundamentu o zadanych wymiarach nie trzeba sprawdzać nośności na przebicie
Projektant:
inż. Janusz Jancewicz
upr. nr BŁ 53/86
Współpraca:
inż. Krzysztof Kryjan

SPIS ZAWARTOŚCI

Transkrypt

Podobne dokumenty

EKSPERTYZA TECHNICZNA

Upoważnienie do obrony

Grupa wsparcia "Sami sobie" zaprasza na spotkanie

"Kobra" Przedsiebiorstwo Handlowo-Uslugowe

Hasło nic-ogonowa - Encyklopedia Leśna

Hasło zolw-trachemys

pobierz - Portfolio

Dorn Pomocy Społecznej Białystok, dnia 01.02.2016 r. /pieczęć

XVIII BIAŁOSTOCKIE FORUM SZKÓŁ – 13.02.2017
