ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY

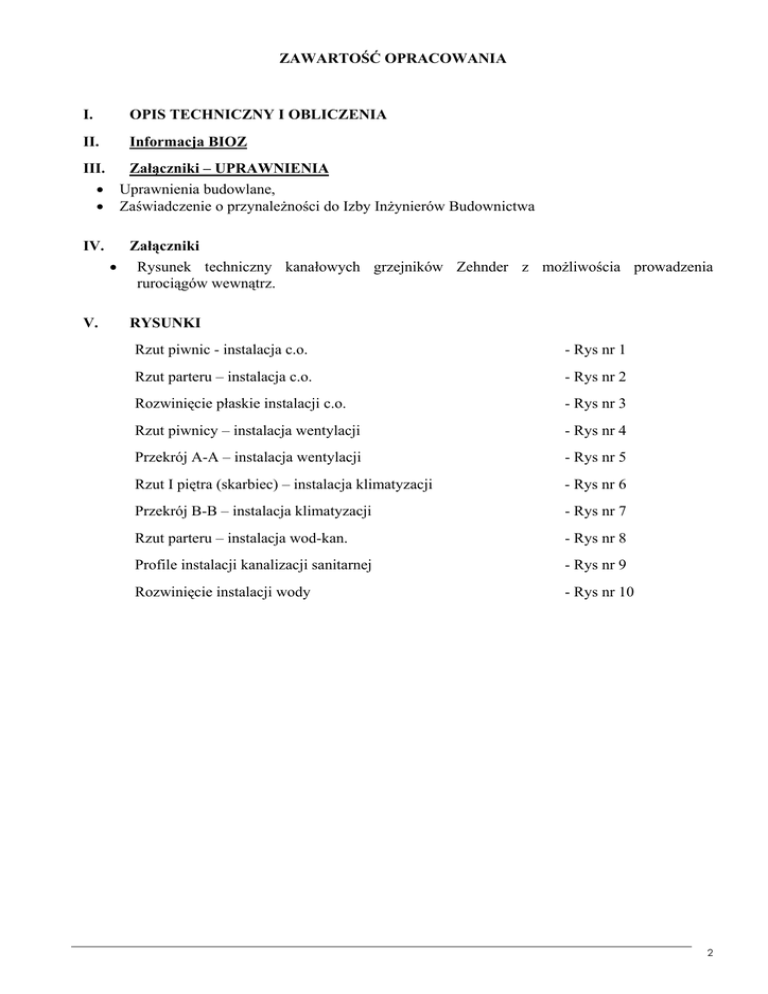

ZAWARTOŚĆ OPRACOWANIA
I.
OPIS TECHNICZNY I OBLICZENIA
II.
Informacja BIOZ
III.
Załączniki – UPRAWNIENIA
• Uprawnienia budowlane,
• Zaświadczenie o przynależności do Izby Inżynierów Budownictwa
IV.
V.
Załączniki
• Rysunek techniczny kanałowych grzejników Zehnder z możliwościa prowadzenia
rurociągów wewnątrz.
RYSUNKI
Rzut piwnic - instalacja c.o.
- Rys nr 1
Rzut parteru – instalacja c.o.
- Rys nr 2
Rozwinięcie płaskie instalacji c.o.
- Rys nr 3
Rzut piwnicy – instalacja wentylacji
- Rys nr 4
Przekrój A-A – instalacja wentylacji
- Rys nr 5
Rzut I piętra (skarbiec) – instalacja klimatyzacji
- Rys nr 6
Przekrój B-B – instalacja klimatyzacji
- Rys nr 7
Rzut parteru – instalacja wod-kan.
- Rys nr 8
Profile instalacji kanalizacji sanitarnej
- Rys nr 9
Rozwinięcie instalacji wody
- Rys nr 10
2
I.
OPIS TECHNICZNY
do projektu budowlano-wykonawczego wewnętrznych instalacji sanitarnych w ramach remontu,
renowacji i adaptacji zabytkowego budynku Kościoła Parafialnego p.w. Niepokalanego Poczęcia
Najświętszej Maryi Panny i Św. Michała Archanioła w Łasku.
1. PODSTAWY OPRACOWANIA
•
•
•
•
Umowa zawarta z Inwestorem
Projekt architektury
Ustalenia z Inwestorem
Normy projektowe
2. OPIS STANU ISTNIEJĄCEGO
Remontowany obiekt zlokalizowany jest w Łasku przy ul. Warszawskiej 15. Obiekt aktualnie posiada
mało wydajne i dawno nie modernizowane ogrzewanie elektryczne oraz doprowadzoną wodę d/c
socjalnych. W ramach przeprowadzanego ogólnego remontu, renowacji i adaptacji pom. piwnicznych
na salę multimedialną, oraz pom. skarbca na salę zbiorów muzealnych przeprowadzona również
zostanie modernizacja instalacji sanitarnych.
3. CEL I ZAKRES OPRACOWANIA
3.1. CEL OPRACOWANIA
Celem opracowania jest podanie rozwiązań projektowych w zakresie projektu budowlanego i
wykonawczego dotyczących ogrzewania wodnego grzejnikowego pomieszczeń Kolegiaty, wentylacji
mechanicznej pomieszczenia multimedialnego w piwnicy i klimatyzacji pomieszczenia zbiorów
muzealnych oraz rozbudowy instalacji wod-kan.
3.2. ZAKRES OPRACOWANIA
Zakres niniejszego opracowania obejmuje instalacje sanitarne w Kolegiacie, w tym:
• Rozbudowę instalacji wodociągowej wody zimnej bytowo – gospodarczej od włączenia do
istniejącej instalacji do nowo projektowanych odbiorników.
• Instalację kanalizacji sanitarnej wewnętrznej – od wejść do budynku do projektowanych urządzeń
sanitarnych
• Instalację wentylacji mechanicznej sali multimedialnej zlokalizowanej w piwnicy.
• Instalację klimatyzacji w sali wystawowej ( I p.)
• Instalację c.o. wodnego, grzejnikowego w nawie głównej, kaplicach Kolegiaty i w piwnicy..
6. INSTALACJA WODOCIĄGOWA I KANALIZACYJNA
6.1. INSTALACJA WODOCIĄGOWA
Budynek jest zasilany w wodę poprzez istniejące przyłącze wody ø 40 z istniejącym zestawem
wodomierzowym. Projektuje się rozbudowę instalacji wody zimnej za istniejącym zestawem
wodomierzowym.
3
Woda ciepła przygotowywana będzie w podgrzewaczach przepływowych V=1,7 dm3/min, np. Biawar
zlokalizowanych ponad umywalkami. Projektuje się dwa podgrzewacze – dla projektowanej umywalki
w w.c. oraz dla istniejącej umywalki w zakrystii. Umywlka w węźle c.o. zasilana będzie tylko woda
zimną.
Główny przewód instalacji wody zimnej po wejściu do budynku, za zestawem wodomierzowym, w
bruździe ściennej poprowadzony zostanie do podgrzewacza i umywalki w pomieszczeniu
projektowanego w.c., do pomieszczenia skarbca do zasilenia szafy klimatyzacyjnej oraz do węzła.
Na wszystkich zaworach czerpalnych ze złączką do węża będą zamontowane zawory antyskażeniowe
HA. Na podłączeniu do instalacji i przed urządzeniami stosować zawory odcinające z korkiem
spustowym.
Instalacja wody zimnej zaprojektowana została z rur stalowych, ocynkowanych, w izolacji pianką
PUR w osłonie z folii grubości 20 mm..
6.2. INSTALACJA KANALIZACJI SANITARNEJ
Instalacja kanalizacji sanitarnej odprowadza ścieki z przyborów sanitarnych zainstalowanych w
budynku.
Instalację kanalizacji sanitarnej projektuje się z rur:
I. poziomy prowadzone pod posadzką pomieszczeń - z rur i kształtek PVC - U, klasy „S”,
kielichowych, łączonych na uszczelki gumowe, z zachowaniem odpowiedniego zagłębienia np.
Wavin
II. piony – rury PVC łączone na uszczelki gumowe np. Wavin
III. podejścia do urządzeń – rury z tworzywa, systemowe na uszczelki gumowe np. Wavin
Odcinki kanalizacji od wpustów w pomieszczeniach technicznych (z węzła) do studzienki
schładzającej wykonać z żeliwa. Ze studni schładzającej ścieki odprowadzić do projektowanego,
przyłącza kanalizacji sanitarnej, objętego osobnym opracowaniem.
Odprowadzenie ścieków z urządzeń sanitarnych w zakrystii i wc pod posadzką i odprowadzenie
skroplin z szafy klimatyzacyjnej do projektowanego przyłącza kanalizacji sanitarnej.
Odpowietrzenie instalacji zostanie wyprowadzone przez strop oraz dach i zakończone wywiewką
systemową w kolorze dachówki. Na instalacji zastosowano również automatyczne zawory
napowietrzające instalację. Studzienkę schładzającą wykonać z kręgów Ø400 szczelnych h=1,5m.
7. INSTALACJA CENTRALNEGO OGRZEWANIA
Obecnie pomieszczenia istniejące objęte opracowaniem posiadają ogrzewanie elektryczne lub nie są
ogrzewane. Układ ten z uwagi na koszty będzie zdemontowany całkowicie. W uzgodnieniu z
użytkownikiem przyjęto następujące rozwiązanie projektowe:
- pomieszczenie toalety ogrzewane będą przy pomocy grzejników elektrycznych ujętych w projekcie
elektrycznym
- pomieszczenia ponad nawą główną – nieogrzewane, temperatura wynikowa
- podziemna sala multimedialna, zakrystia oraz Kościół ogrzewanie wodne, grzejnikowe.
- pomieszczenie zbiorów na I pietrze ogrzewane szafą klimatyzacyjną Libert Hiross
Źródłem ciepła dla projektowanej instalacji c.o. będzie nowoprojektowany węzeł cieplny
wymiennikowy, objęty osobnym opracowaniem, zlokalizowany w pomieszczeniu węzła na parterze
budynku. Instalację podzielono na trzy obiegi wychodzące z rozdzielaczy Ø100 L=0,5m. Na powrocie
każdego z obiegów montować zawór regulacyjny STAD.
Ze względu na zabytkowy charakter budynku prace należy prowadzić z zachowaniem niezwykłej
ostrożności i dokładności. Rurociągi rozprowadzone będą w posadzkach, w kanałach ze stali
4
nierdzewnej (dostawa firma Zehnder) o szer. 15cm i głębokości 9cm przykrytymi płytkami
granitowymi wg proj. architektury, oraz w bruzdach ściennych, ponad cokołem przypodłogowym i w
obrębie prezbiterium pod stropem, w przestrzeni krypty podziemnej. W bezpośrednim sąsiedztwie
grzejników kanałowych rurociągi prowadzić we wspólnych kanałach z grzejnikiem podłogowym,
wykonanych na specjalne zamówienie (dostawa firma Zehnder) wg załącznika z rusztem
aluminiowym rolowanym. Kolor rusztu uzgodnić na etapie wykonawstwa. Kanały stalowe montowane
będą w otworach w posadzce wykonanych przez wykonawcę robót budowlanych.
Grzejniki kanałowe Zehnder FLT 20-09 o różnej długości z wentylatorami. Grzejniki montować z
wymiennikiem od strony pomieszczenia, co zapobiega powstawaniu ciemnych smug na ścianach.
Grzejniki płytowe (członowe) z rur stalowych gładkich Zehnder Charleston Completo z zasilaniem
dolnym, z podejściem ze ściany z zaworem termostatycznym z nastawą wstępną, malowane na kolor
RAL 7021. Mocowane do ściany.
Instalację rurową projektuje się z rur Geberit Mapress Edelstaht, ze stali odpornej na korozję lub
Geberit Mapress Kupfer z miedzi, łączone na systemowe złączki zaciskowe.
Projektuje się instalację zasilaną czynnikiem wodnym o parametrach 80/60 °C. Temperatury
wewnętrzne w nawie głównej, przedsionku i w kaplicy Matki Bożej +8°C, w zakrystii + 14°C i
Kaplicy Św. Anny +12°C, w pomieszczeniu informacji i w pomieszczeniu multimedialnym w piwnicy
+20°C.
Projektowana instalacja pracuje w sposób ciągły, w ten sposób, że grzejniki płytowe utrzymują w
pomieszczeniu stałą temp. ok. + 4°C, a grzejniki kanałowe, poprzez zamontowane sterowniki (osobne
dla pom. w piwnicy, nawy głównej, kaplicy Św. Anny i pom. informacyjnego, dogrzewają
pomieszczenie do temperatury projektowanej w żądanym czasie (np. w nawie głównej przed mszą).
Dla nawy głównej i Kaplicy Św. Anny zastosowano sterowniki z programatorem tygodniowym, a
więc praktycznie bezobsługowe. Istnieje jednak w każdym możliwość jednorazowego załączenia
dogrzewania w przypadku takiej konieczności. W pomieszczeniu informacyjnym i w pomieszczeniu
multimedialnym w piwnicy zastosowano sterowniki ręczne, których obsługa jest manualna.
Grzejniki kanałowe wymagają regularnego czyszczenia ich wnętrza polegającego na usunięciu kurzu
odkurzaczem.
UWAGA: Ze względu na brak możliwości ułożenia instalacji ze spadkiem w jednym kierunku, na
instalacji będą występowały zasyfonowania, z których, w razie opróżniania instalacji, wodę należy
usunąć przy pomocy sprężarki. Należy jednak starać się unikać mnożenia sytuacji zasyfonowania
instalacji. W najwyższych punktach instalacji oraz przy grzejnikach i przy rozdzielaczach należy
montować zawory odpowietrzające automatyczne i ręczne.
Rurociągi w kanale i bruzdach montować na typowych podporach przesuwnych i stałych wg KESC.
Próby ciśnieniowe na ciśnienie p = 1,5 p.rob. lecz nie mniej niż 10atm.
Armatura kołnierzowa i spawana na ciśnienie p = 16 atm. (rozdzielacze) i p=10 atm. (zawory
grzejnikowe).
Wszystkie grzejniki należy zaopatrzyć w zawory odpowietrzające.
8. WENTYLACJA GRAWITACYJNA WSPOMAGANA DLA POMIESZCZEŃ WC I WĘZŁA
W pomieszczeniu WC przewidziano wentylację mechaniczną wywiewną wentylatorem ściennym
podtynkowymi, w systemie ELS firmy HELIOS, podłączonymi do kanału wywiewnego
wyprowadzonego na zewnątrz budynku przez ścianę zewnętrzną. Wentylator w pomieszczeniu WC
sprzężone z oświetleniem, z opóźnieniem czasowym. Zastosowano wkład wentylatora wywiewnego o
trzech stopniach wydajności 100/60/30 do wentylacji podstawowej i zależnej od potrzeb. Z
wbudowanym wyłącznikiem opóźnienia i płaską osłoną ELS-VEZ 100/60/40 wraz z obudową
podtynkową bez ochrony p.poż szczelna klapą zwrotną ELS-G
Ilość powietrza w pom. WC przyjęto 50 m3/h na miskę klozetową. Nawiew powietrza z korytarzy
przez kratki kontaktowe w drzwiach wewnętrznych.
W pomieszczeniu węzła projektuje się wentylację grawitacyjna wspomaganą, z wentylatorem
wywiewnym np. Muro Plus Danfoss, zamocowanym w ścianie zewnętrznej, na zewnątrz
5
zakończonym kratką wywiewną. Wszystkie przekucia przez ściany wykonac wg. projektu architektury
i konstrukcji.
9. INSTALACJA WENTYLACJI MECHANICZNEJ POMIESZCZENIA
MULTIMEDIALNEGO
Pomieszczenie nie jest miejscem stałego ani czasowego przebywania ludzi - ilość powietrza
wentylacyjnego przyjęto z kubatury.
V = 100 m3/h co stanowi 1 w/h.
Dla potrzeb wentylacji podziemnego pomieszczenia multimedialnego zaprojektowano nawiew
powietrza poprzez nawiewniki okienne szczelinowe EHA 20-50 755 AERECO o wydajności 50m3/h
każdy.
Wywiew powietrza realizowany będzie poprzez wentylator wywiewny ścienny HXBR/4 wielkość 250,
Venture Industries. Wentylator zamontowany pod stropem na ścianie zewnętrznej, z kanałem Ø250
wyprowadzonym na zewnątrz, na wys. 2m ponad teren i zakończony żaluzją wywiewna aluminiową
PER-250CN, Venture Industries. Kanał na zewnątrz budynku obudowany wg projektu architektury.
Kanały z blachy stalowej w izolacji płytami z twardej wełny mineralnej 30mm. Na zewnątrz
dodatkowo w płaszczu z blachy, chroniącym przed wpływami atmosferycznymi.
10. INSTALACJA KLIMATYZACJI I OGRZEWANIA POMIESZCZENIA ZBIORÓW
MUZEALNYCH (SKARBCA).
Ze względu na konieczność zachowania w pomieszczeniu stałych parametrów temp. 17-21 °C i
wilgotność 55-65% projektuje się umieszczenie w pomieszczeniu szafy klimatyzacyjnej Libert Hiross
S10DA ze skraplaczem HCE 10 zlokalizowanym na poddaszu pomieszczenia. Szafa wyposażona jest
w nawilżacz powietrza (doprowadzona woda zimna) oraz nagrzewnicę elektryczna do ogrzewania
pomieszczenia w okresie zimy. Ze względu na znaczny ciężar szafy, posadowić ją na konstrukcji
wsporczej mocowanej do ściany wg proj. konstrukcji
Skraplacz umiejscowiony na poddaszu i parownik w szafie klimatyzacyjnej połączone przewodami
freonowymi prowadzonymi w bruzdach ściennych.
Z parteru do szafy doprowadzony jest przewód wody zimnej Ø15 stal ocynkowana i odprowadzenia
skroplin Ø40 PEHD, który z zasyfonowaniem włączony jest do instalacji kanalizacji sanitarnej.
Skropliny należy również odprowadzić ze skraplacza przewodem Ø20 PEHD z tacy skroplin
stanowiącej wyposażenie dodatkowe urządzenia.
11. UWAGI
• Wszystkie projektowane instalacje wykonać zgodnie z obowiązującymi przepisami BHP
gwarantującymi prawidłowe działanie, eksploatację i konserwację.
• Po wykonaniu instalacji należy dokonać prób i odbiorów zgodnie z PN i Warunkami wykonania i
odbioru cz. II. Instalacje sanitarne i przemysłowe.
• Zastosowane urządzenia, armatura oraz materiały winny posiadać aktualne świadectwa
dopuszczenia do stosowania w budownictwie wydane przez COBRTI INSTAL i PZH.
• Wszystkie prace związane z wykonaniem części instalacyjnej projektu wykonać zgodnie z
„Warunkami technicznymi wykonania i odbioru robót budowlano- montażowych.” Instalacje c.o.,
wod.kan. i wentylacji.
6
12. OBLICZENIA
12.1. ZAPOTRZEBOWANIE WODY
Zużycie wody policzone zostało w oparciu o Rozporządzenie Ministra Infrastruktury z dn. 14 stycznia
2002 r. w sprawie określania przeciętnych norm zużycia wody
(Dz.U. nr 8 z 2002r.)
Ilość osób korzystających z urządzeń sanitarnych: 10 osób - q = 15 dm3/ j.o.dobę
Ilość wody dla odwiedzających:
qśrdb = 10 x 15 = 0,15 m3/db
qmaxdb = 0,15 x 1,2 = 0,18 m3/db
0,18 x 2,5
qmaxh =
8 = 0,06 m3/h
Zestawienie urządzeń:
Rodzaj punktu czerpalnego
Wymagane
ciśnienie
MPa
Zawór czerpalny
bez perlatora
dn 15
Zawór spłuk. do pisuarów Dn 15
Baterie czerpalne
dla zlewozmywaków dn 15
dla umywalek dn 15
Płuczka zbiornikowa
dn 15
Normatywny wypływ wody
mieszanej
zimnej lub
zimna ciepła
ciepłej
0,05
0,10
0,10
0,10
0,05
0,07
0,07
0,07
0,07
Ilość
sztuk
Σ qn
0,30
0,30
1
0
0,30
0,00
0,14
0,14
0,13
0
3
1
0,00
0,42
0,13
0,85
Qn1 = 0,682 (Σqn)0,45 – 0,14 = 0,682 x 0,85 0,45 – 0,14 = 0,49 l/s
12.2. ODPŁYW ŚCIEKÓW
Sanitarnych - obliczony na podstawie ilości wody:
Qśrdb = 0,15 x 0,90 = 0,135 m3/db
Qmaxdb = 0,18 x 0,90 = 0,162 m3/db
Qmaxh = 0,06 x 0,90 = 0,054 m3/h
Zestawienie urządzeń:
Przybór sanitarny
Umywalka, bidet
Zlewozmywak,
zmywarka, zlew, pralka
automat
Pisuary
Wpusty podłogowe
d = 0,05
AWS
Średnica
podejścia
0,5
0,04
1
0,05
Ilość
ΣAWS
3
0
1,5
0
0,5
0,05
0
0,5
1
0,05
0
0
7
d = 0,07
d = 0,10
Miska ustępowa
1,5
2
2,5
0,07
0,1
0,1
Łącznie
0
1
1
0
2
2,5
6,5
Dokładnych obliczeń dla zwymiarowania przyłączy dokonano w projekcie przyłączy wod. kan.
13. PODSTAWOWE PRZEPISY PRAWNE
• Ustawa Prawo Budowlane z dnia 7 lipca 1994r wraz z późniejszymi zmianami.
• Dz. U. Nr 75/2002 poz. 690 Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r
w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie – stan prawny
na dzień 15.05.2004r.
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie
ochrony przeciwpożarowej budynków, innych obiektów i terenów ( Dz. U. Nr 121).
• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1989r. w sprawie najwyższych
dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy.
• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych
przepisów bezpieczeństwa i higieny pracy.
• Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 4 października 2000r.
• (Dz. Ustaw Nr 82 poz.937 z 2000r.) na prawie warunków jakim powinna odpowiadać woda do
picia i na potrzeby gospodarcze
POLSKIE NORMY:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PN-92/B-01706 Instalacje wodociągowe. Wymagania w projektowaniu.
PN-92/B-01707 Instalacje kanalizacyjne. Wymagania w projektowaniu.
PN EN 12056:2000 Systemy kanalizacji grawitacyjnej wewnątrz budynków. Część 1,2 i 3 :
Postanowienia ogólne i wymagania
PN EN 1717 – Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych
PN – B – 10720 – Zabudowa zestawów wodomierzowych
PN – EN – 1610:2002 – Budowa i badanie przewodów kanalizacyjnych
PN – B – 10700.00 – Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych
PN – B – 10700.01 – Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Instalacje kanalizacyjne.
PN – B – 10700.02 - Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych.
PN – H – 02651 – Armatura i rurociągi. Średnice nominalne.
Warunki techniczne wykonania i odbioru instalacji z tworzyw sztucznych
Wytyczne Producenta rur z tworzyw sztucznych.
Warunki techniczne wykonania i odbioru robót budowlano - montażowych cz. II. Roboty instalacji
sanitarnych i przemysłowych.
PN – 85/B-02421 – Izolacja cieplna rurociągów, armatury i urządzeń
Warunki techniczne wykonania i odbioru instalacji centralnego ogrzewania
PN-93/C-04607 – Woda w instalacjach ogrzewania. Wymagania i badania dotyczące jakości wody
PN-91/B-02420 - Ogrzewnictwo. Odpowietrzenie instalacji centralnego ogrzewania.
PN-B-02869- Odporność ogniowa kanałów
PN –B-03410 – Wymiary poprzeczne kanałów
PN-B-03420- Parametry powietrza zewnętrznego
8
•
•
•
•
•
•
PN-B-03421- Parametry powietrza wewnętrznego
PN-B-03431- Wentylacja mechaniczna. Wymagania
PN-B-03434- Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania.
PN-B-10440- Urządzenia wentylacyjne. Wymagania i badania.
PN-B-76001- Wentylacja. Przewody wentylacyjne. Szczelność. Wymagania i badania.
PN-B-76002- Wentylacja. Połączenia urządzeń, przewodów i kształtek wentylacyjnych
blaszanych.
opracował:
mgr inż. Zdzisław Kramm
upr. nr 134/01/WŁ
9
INFORMACJA W SPRAWIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE.
1. ZAKRES ROBÓT DLA ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ
REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW.
•
Roboty przygotowawcze
- wykonanie zaplecza budowy,
• Roboty towarzyszące niezwiązane z robotami budowlanymi: składowanie materiałów, używanie
sprzętu mechanicznego i transportowego, roboty ziemne, ochrona obiektu, szkolenie i instruowanie
pracowników
• Roboty demontażowe
• Roboty montażowe
2.
WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH.
Na terenie inwestycji znajduje się obiekt kubaturowy wraz z uzbrojeniem podziemnym.
WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE
MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI ORAZ
WSKAZANIE OKREŚLAJĄCE SKALĘ I RODZAJE PRZEWIDYWANYCH ZAGROŻEŃ
ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA.
WSKAZANIE OKREŚLAJĄCE SKALĘ I RODZAJE PRZEWIDYWANYCH ZAGROŻEŃ ORAZ
MIEJSCE I CZAS ICH WYSTĘPOWANIA
Lp
Zagrożenie przy wykonywaniu robót budowlanych
1.
1.1.
1.2.
1.3.
1.4.
1.5.
1.6.
1.7.
1.8.
1.9
2
2.1
2.2
2.3
2.4
Roboty demontażowe istniejących instalacji
Warunki atmosferyczne
Uderzenie elementami zamocowanymi tymczasowo
Zagrożenie elementem przenoszonym
Składowanie materiałów i uderzenie elementami upadającymi
Uderzenie elementami upadającymi na budowie
Spadnięcie z montowanej konstrukcji i rusztowań - roboty na
Zgniecenie rąk i nóg
Zagrożenie przez maszyny i urządzenia
Montaż, eksploatacja i demontaż rusztowań
Roboty montażowe instalacji sanitarnych
Warunki atmosferyczne
Uderzenie elementami zamocowanymi tymczasowo
Zagrożenie elementem przenoszonym
Składowanie materiałów i uderzenie elementami upadającymi
na składowisku
Uderzenie elementami upadającymi na budowie
Spadnięcie z montowanej konstrukcji i rusztowań - roboty na
wysokościach,
Zgniecenie rąk i nóg
Zagrożenie przez maszyny i urządzenia
Przygotowanie mieszanki betonowej i zapraw
2.5
2.6
2.7
2.8
2.9
Miejsce
występowania
Cały teren
budowy
Cały teren
budowy
Czas
trwania
zagrożenia
Cały okres
trwania
robót
Cały okres
budowy do
odbioru
inwestorskie
go
10
2.10 Transport zapraw i materiałów budowlanych
2.11 Montaż, eksploatacja i demontaż rusztowań
3
3.1
3.2
4
Zagrożenie prądem elektrycznym
Zagrożenie od urządzeń eksploatowanych na budowie
Zagrożenie prądem przy spawaniu
Zagrożenie losowe
OKREŚLENIE SKALI WYSTĘPUJĄCYCH ZAGROŻEŃ:
Nie przewiduje się szczególnych zagrożeń dla bezpieczeństwa ludzi na budowie.
Zagrożenia wyszczególnione powyżej wystąpią w stopniu typowym, charakterystycznym, dla
budownictwa ogólnego.
3. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED
PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH.
• Przed przystąpieniem do poszczególnych grup robót należy przeprowadzić instruktażowe
przeszkolenie BHP obejmujące: informacje o zasadach bezpiecznego korzystania z urządzeń
elektrycznych i mechanicznych, wskazanie stref niebezpiecznych w obrębie placu budowy,
pozostawanie poza zasięgiem pracy urządzeń transportu poziomego i pionowego, przebywanie
wyłącznie na jednym podeście roboczym rusztowania w tym samym pionie i inne .
• Szczegółowy instruktaż b.h.p . w zakresie specyfiki inwestycji Kierownik Budowy przeprowadzi
przed rozpoczęciem budowy.
• Przy pracach nie wolno na budowie zatrudniać pracownika bez wstępnego przeszkolenia w zakresie
b.h.p. na określonym stanowisku pracy i wymagań b.h.p. przy poszczególnych czynnościach, a od
obsługujących urządzenia i maszyny budowlane wymaga się odpowiednich uprawnień operatorskich.
• W trakcie realizacji należy stosować imienny podział pracy i odpowiednie środki zabezpieczające, a
przed przystąpieniem do poszczególnych grup robót przekazać pracownikom sprzęt ochrony osobistej
/atestowany/ z określeniem sposobu korzystania z niego.
4. WSKAZANIE
ŚRODKÓW
TECHNICZNYCH
I
ORGANIZACYJNYCH
ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA
ROBÓT W STREFACH SZCZEGÓLNEGO ZAGROŻENIA ZDROWIA LUB W ICH
SĄSIEDZTWIE,
W
TYM
ZAPEWNIAJĄCYCH
BEZPIECZNĄ
I
SPRAWNĄ
KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POŻARU,
AWARII I INNYCH ZAGROŻEŃ.
• Prawidłowo zagospodarowany plac budowy (i rozbiórek ), uzbrojony w niezbędne sieci
instalacyjne.
• Teren budowy ogrodzony, prawidłowo oświetlony i strzeżony.
• Teren budowy posiadający wydzielone terytorialnie i oznakowane składowiska i magazyny, a także
wydzielony i zamknięty magazyn materiałów .
• Budynek biura budowy z zapleczem socjalno – higienicznym dla obsługi, apteczką
pierwszej pomocy i osobą przeszkoloną w zakresie udzielenia pierwszej pomocy, z dobrze
widoczną informacją zawierającą adres i telefon najbliższego punktu lekarskiego,
najbliższej straży pożarnej, posterunku Policji, najbliższego punktu telefonicznego.
• Niezbędny park urządzeń budowlanych i transportowych sprawny technicznie.
• Zabezpieczenie sprzętu mechanicznego przed dostępem do niego przez osoby nieuprawnione oraz
oznakowanie go, w sposób trwały i wyraźny, określające jego bezpieczną eksploatację .
• Zabezpieczenie dojazdów dla samochodów p-poż, pogotowia i ewakuacji z placu budowy.
11
• Wyposażenie placu budowy w sprzęt p.poż., udostępnienie dojścia do hydrantu wody do gaszenia
zewnętrznego.
• Zastosowane lekkie ogrodzenie placu budowy umożliwi dostęp wozów Straży Pożarnej do
budowanego obiektu nawet przy zamkniętych bramach (po staranowaniu).
• Środki ochrony indywidualnej ( głowy, oczu, twarzy, słuchu, dróg oddechowych, rak, nóg, ubiory
ochronne, i inne).
• Przeszkolenie pracowników w zakresie ochrony bhp z uwzględnieniem postępowania podczas
wypadku i katastrofy budowlanej.
• Przeszkolenie pracowników w zakresie ochrony p.poż.
• Osoby wizytujące budowę, nie będące pracownikami, przebywają na budowie w trakcie robót w
odzieży ochronnej i pod opieką kompetentnego pracownika.
WSZYSTKIE ROBOTY W OBIEKCIE NALEŻY WYKONYWAĆ ZGODNIE Z:
• Rozporządzeniem Ministra Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych z dnia 6 lutego 2003 r. (Dz. U. Nr 47 poz 401),
• Rozporządzeniem Ministra Gospodarki w sprawie BHP podczas eksploatacji maszyn i innych
urządzeń technicznych do robót ziemnych, budowlanych i drogowych z dnia 20 września 2001 r. (Dz.
U. Nr 118 poz 1263)
• Rozporządzeniem Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy z dnia 26 września 1997 r.( Dz. U. Nr 129 poz.844) ze zmianami Dz.
U nr 91 poz 811 z 2002 r.)
Do wykonania robót Inwestor zatrudni wyłącznie wyspecjalizowane firmy, a roboty
wykonywane będą pod nadzorem pracowników uprawnionych w swoich branżach. Podstawą do
rozpoczęcia robót budowlanych - poza warunkami powyższymi – jest uzyskanie pozwolenia na
budowę po wykonanie projektu budowlanego jako podstawy do rozpoczęcia robót budowlanych.
opracował:
mgr inż. Zdzisław Kramm
upr. nr 134/01/WŁ
12
OŚWIADCZENIE
Wymagane zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane /tekst jednolity Dz.
U. Nr 207/2003, poz. 2016 z późniejszymi zmianami (Dz. U. Nr 93/2004 poz. 888)
Oświadczam, że projekt budowlano-wykonawszy wewnętrznych instalacji sanitarnych w
ramach remontu, renowacji i adaptacji zabytkowego budynku Kościoła Parafialnego p.w.
Niepokalanego Poczęcia Najświętszej Maryi Panny i Św. Michała Archanioła w Łasku.
sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
mgr inż. Zdzisław Kramm
upr. nr 134/01/WŁ
OŚWIADCZENIE
Wymagane zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane /tekst jednolity Dz.
U. Nr 207/2003, poz. 2016 z późniejszymi zmianami (Dz. U. Nr 93/2004 poz. 888)
Oświadczam, że projekt budowlano-wykonawszy wewnętrznych instalacji sanitarnych w
ramach remontu, renowacji i adaptacji zabytkowego budynku Kościoła Parafialnego p.w.
Niepokalanego Poczęcia Najświętszej Maryi Panny i Św. Michała Archanioła w Łasku.
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
mgr inż. Katarzyna Kramm - Stevens
upr. nr LOD/0601/POOS/06
13
