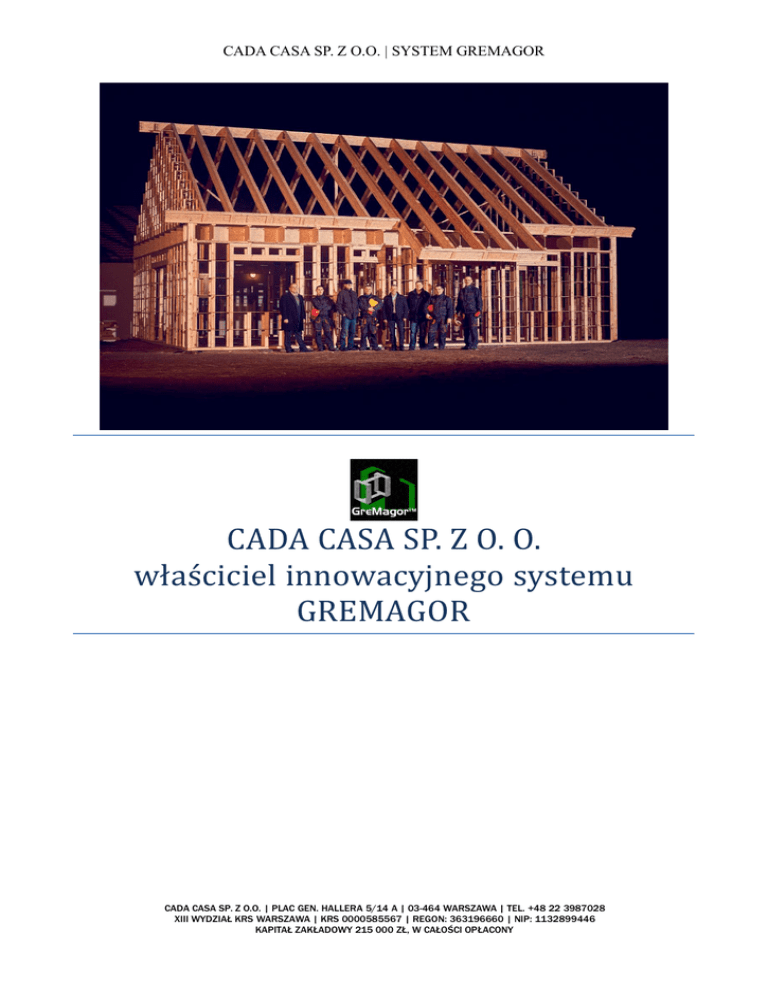

CADA CASA SP. Z O.O. | SYSTEM GREMAGOR
CADA CASA SP. Z O. O.
właściciel innowacyjnego systemu
GREMAGOR
CADA CASA SP. Z O.O. | PLAC GEN. HALLERA 5/14 A | 03-464 WARSZAWA | TEL. +48 22 3987028
XIII WYDZIAŁ KRS WARSZAWA | KRS 0000585567 | REGON: 363196660 | NIP: 1132899446
KAPITAŁ ZAKŁADOWY 215 000 ZŁ, W CAŁOŚCI OPŁACONY
Uwaga – każdy „Stan GreMagor” stanowi osobną pozycję cenową. Ceny mogą ulec zmianie – precyzyjna kalkulacja
jest dokonywana na podstawie projektu architektonicznego, zaadoptowanego do systemu GreMagor. Szacowany
poziom dokładności około +- 10%. Ceny zależą m.in.:
- od aktualnych cen drewna, obecny szacunek wykonano dla parametrów drewna C24 certyfikowanych CE
- grubości i gęstości stropów w zależności od wyliczeń statyczno-wytrzymałościowych
- rodzaju wypełnienia termoizolacją
- rodzaju materiałów dla budowy przegród (np. producent płyt konstrukcyjnych, typ płyt konstrukcyjnych OSB)
- stawki VAT 23%
Przyjęty wariant: konstrukcja będzie posadowiona na ścianach fundamentowych (nie wliczono w cenę), na których
będzie zastosowany system GreMagor w połączeniu ze stropem z dwuteowników, w tym podłogą pasywną nad
fundamentem z dwuteowników. Takie rozwiązanie zapewni pasywne odgrodzenie termiczne od fundamentu.
Założenia:
Obraz 1 Źródło: opracowanie własne
Obraz 2 Źródło: opracowanie własne
Stan GreMagor A – „Szkielet”
Szacowana cena: 29000 PLN brutto
A. Konstrukcja (ściany zewnętrzne)
1. Konstrukcja w systemie GreMagor – grubość standardowa 320 mm.
B. Ściany wewnętrzne
1. Konstrukcja w systemie GreMagor – 230 mm.
C. Ściany działowe
1. Konstrukcja w systemie GreMagor – 90 mm.
D. Stropodach
1. Płyta konstrukcyjna – 15 mm.
2. Belki dwuteowe Steico – 300 mm.
E. Konstrukcja podłogi (strop nad fundamentem)
Stan GreMagor B – „Stan surowy +”
Szacowana cena: 69000 PLN brutto
A. Konstrukcja (ściany zewnętrzne)
1. Płyta konstrukcyjna z pióro wpustem – 12 mm.
2. Konstrukcja w systemie GreMagor - 320 mm.
3. Izolacja termiczna (wełna mineralna)*.
4. Płyta izolacyjna – Steico Protect - 40 mm.
* zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla
paroprzepuszczalności, akumulacji cieplnej
B.
1.
2.
3.
4.
Ściany wewnętrzne
Płyta konstrukcyjna – 12 mm.
Konstrukcja w systemie GreMagor – 230 mm.
Izolacja akustyczna (wełna mineralna).
C.
1.
2.
3.
4.
Ściany działowe – poszycie zgodnie z przeznaczeniem
Płyta akustyczna – 8 mm.
Konstrukcja w systemie GreMagor – 90 mm.
Płyta akustyczna – 8 mm.
D.
1.
2.
3.
4.
5.
6.
7.
Stropodach
Płyta konstrukcyjna
Belki dwuteowe Steico – 300 mm.
Wiązary stropodachowe
Łaty, kontr-łaty
Opcjonalnie blachodachówka (do negocjacji indywidualnej)
E. Strop nad fundamentem
3. Izolacja (wełna mineralna)*.
* zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla
paroprzepuszczalności, akumulacji cieplnej
Okna i drzwi zewnętrzne zgodne z parametrami budynku energooszczędnego, montowane
w termoizolacji (do wyceny indywidualnej).
Szczegółowy opis przygotowania i składu Stanu GreMagor B:
1. Posadowienie ramy dolnej (podwaliny) na wykonanych przez Inwestora fundamentach. Rama
2.
3.
4.
5.
6.
8.
9.
dolna wykonana z drewna klejonego warstwowo z fornirów - LVL. Przekroje belek nośnych o
rozmiarach 60 x 60 mm. Rama ułożona na folii izolacyjnej i mocowana kotwami do fundamentu.
Rozstaw kotew mocujących maksymalnie 1200 mm na odcinkach prostych i 800 mm przy
narożnikach.
Układanie konstrukcji podłogi parteru w systemie GreMagor. Konstrukcja podłogi parteru,
układana na kompletnej powierzchni gabarytów zewnętrznych budowli. Materiał konstrukcyjny
stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termo-izolacyjny zastosowano
wełnę mineralna, która wypełnia konstrukcje podłogi na grubość 261 mm. Poszyciem
zewnętrznym konstrukcji jest płyta cementowo-drzazgowa Cetris Basic z pióro-wpustem o
grubości 12 mm. Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o
grubości 15 mm i płyta podłogowa Steico Therm 30 mm. Plyta Steico Therm, ułożona na
powierzchni gabarytów wewnętrznych pomieszczeń.
Układanie konstrukcji ścian zewnętrznych w systemie GreMagor. Konstrukcja ścian
zewnętrznych o grubości 320 mm, składana do wysokości 2700 mm. Nadproża dostosowane
standardowo do montażu rolet ocieplanych, o szerokości skrzynek 240 mm. Jako materiał
termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje ścian zewnętrznych
na grubość 320 mm co stanowi około 95% objętości całej ściany. Poszyciem zewnętrznym
konstrukcji jest płyta Steico Protect z pióro-wpustem o grubości 40 mm. Płyta Steico Protect ze
względu na swoje parametry stanowi dodatkowa termo-izolacje. Poszycie wewnętrzne stanowi
płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 12 mm. Na poszyciu wewnętrznym
zamocowany może być stelaż (w cenie) o grubości 45 mm dla końcowego poszycia
wewnętrznego. Celem jest uzyskanie miejsca dla instalacji elektrycznej i wodociągowej, bez
ingerencji w konstrukcję ściany nośnej. Taka konstrukcja jest gotowa do posadowienia poszycia
wewnętrznego z płyty gipsowej ogniochronnej (nie wliczono w cenę), która może być
szpachlowana i przygotowana do malowania (nie wliczono w cenę).
Układanie konstrukcji ścian wewnętrznych w systemie GreMagor. Konstrukcja ścian
wewnętrznych o grubości 230 mm, składana do wysokości 2700 mm. Jako materiał dla
wypełnienia ścian, zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 140
mm co stanowi około 61% objętości całej ściany. Poszyciem obostronnym jest płyta
konstrukcyjna MFP – 8 mm z pióro-wpustem. Za dopłatą może być zamontowana płyta gipsowa
ogniochronna, która może być szpachlowana i przygotowana do malowania.
Układanie konstrukcji ścian działowych w systemie GreMagor. Konstrukcja ścian działowych o
grubości 90 mm, składana do wysokości 2700 mm. Jako materiał dla wypełnienia ścian,
zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 90 mm co stanowi około
92% objętości całej ściany (dobre wyciszenie). Za dopłatą możliwe jest poszycie obostronne
płytą gipsowo-wiórową 12,5 mm. W łazienkach poszycie ścian stanowić może płyta gipsowa
GKBI.
Układanie konstrukcji stropodachu w systemie GreMagor. Konstrukcja stropu układana na
kompletnej powierzchni gabarytów zewnętrznych budowli, zgodnie z metoda platformową.
Materiał konstrukcyjny stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termoizolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje stropu na grubość 261 mm.
Poszycie dolne konstrukcji stanowi płyta OSB-III. Poszycie górne konstrukcji stanowi płyta
konstrukcyjna MFP z pióro-wpustem o grubości około 15 mm.
Montaż konstrukcji dachu
Montaż okien z roletami elektrycznymi i drzwi zewnętrznych (nie wliczone w cenę – do wyceny
indywidualnej) w systemie GreMagor. Zalecane parametry Uw – maksymalnie 0,9 dla drzwi i
okien. Okna z trzema szybami. Ramy okienne i drzwiowe, montowane i osadzone w izolacji
termicznej ścian. Podparapetniki dwustronne o parametrach – lambda 0,025W/mK. Parapety
wewnętrzne i zewnętrzne z tworzywa sztucznego.
Propozycje:
A.
B.
C.
Proponowana instalacja grzewcza w technologii na podczerwień, do wyceny indywidualnej (jeśli
planowana dotacja pod NF15 lub NF40 wymagane jest zasilanie energią odnawialną, np. poprzez
fotowoltaikę).
Ewentualne balkony, tarasy jako konstrukcja np. metalowa. Aby zachować pasywność konstrukcji,
montowane osobno jako oddzielne elementy konstrukcji (do wyceny jako osobny parametr) –
wymagane rozdzielnie przy konstrukcjach pasywnych (aby nie stanowiły mostka termicznego).
Zastosowanie droższej, ale o doskonałych parametrach cieplnych wełny drzewnej Steico Flex
(http://www.steico.com/index.php?id=99&L=3)
Wszystkie materiały użyte do budowy, posiadają wymagane certyfikaty jakościowe. Drewno
konstrukcyjne C24 z certyfikatem CE.
Powyższa oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu art.66 §1 kodeksu cywilnego oraz innych właściwych
przepisów prawnych.
