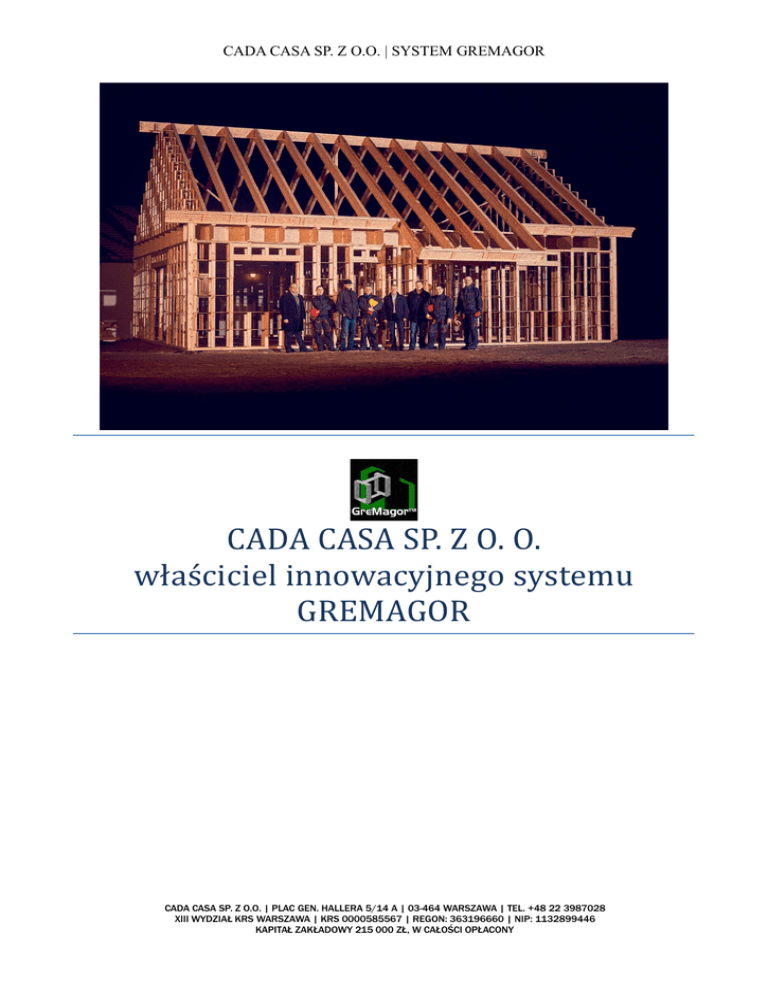

CADA CASA SP. Z O.O. | SYSTEM GREMAGOR
CADA CASA SP. Z O. O.
właściciel innowacyjnego systemu
GREMAGOR
CADA CASA SP. Z O.O. | PLAC GEN. HALLERA 5/14 A | 03-464 WARSZAWA | TEL. +48 22 3987028
XIII WYDZIAŁ KRS WARSZAWA | KRS 0000585567 | REGON: 363196660 | NIP: 1132899446
KAPITAŁ ZAKŁADOWY 215 000 ZŁ, W CAŁOŚCI OPŁACONY
Uwaga – każdy „Stan GreMagor” stanowi osobną pozycję cenową (pozycje A i B nie sumują się). Ceny mogą ulec
zmianie – precyzyjna kalkulacja jest dokonywana na podstawie projektu architektonicznego, zaadoptowanego do
systemu GreMagor. Szacowany poziom dokładności około +- 15%. Ceny zależą m.in.:
- od aktualnych cen drewna, obecny szacunek wykonano dla parametrów drewna C24 certyfikowanych CE
- grubości i gęstości stropów w zależności od wyliczeń statyczno-wytrzymałościowych
- rodzaju wypełnienia termoizolacją
- rodzaju materiałów dla budowy przegród (np. producent płyt konstrukcyjnych, typ płyt konstrukcyjnych OSB)
- stawki VAT zależą od wyboru wariantu
Przyjęty wariant: konstrukcja będzie posadowiona na ścianach fundamentowych (nie wliczono w cenę), na których
będzie zastosowany system GreMagor w połączeniu ze stropem z dwuteowników. Takie rozwiązanie zapewni pasywne
odgrodzenie termiczne od fundamentu.
Założenia: kalkulacja według rysunków https://www.extradom.pl/projekt-domu-dom-przy-bukowej-5-KRK1284
Obraz 1. Źródło: extradom.pl
Stan GreMagor A – „Szkielet”
Płyta fundamentowa GreMagor - wliczona w cenę (przy naszym systemie z izolacją od gruntu na 300 mm
nie jest wymagana tzw. płyta ciepła).
Szacowana cena: 120000 PLN netto
Stawka VAT: +23%
A. Konstrukcja (ściany zewnętrzne)
1. Konstrukcja w systemie GreMagor – grubość standardowa 320 mm.
B. Ściany wewnętrzne
1. Konstrukcja w systemie GreMagor – 230 mm.
C. Ściany działowe
1. Konstrukcja w systemie GreMagor – 90 mm.
D. Strop*
1. Płyta konstrukcyjna – 15 mm.
2. Belki dwuteowe Steico – 300 mm.
E. Konstrukcja dachu
1. Konstrukcja z belek dwuteowych Steico – 300 mm.
* w tym strop na fundamencie, celem termicznego odgrodzenia pasywnego od gruntu
Stan GreMagor B – „Stan półdeweloperski” – pasywny
Szacowana cena: 215000 PLN netto
Stawki VAT: +8% osoby prywatne, +23% firmy
Płyta fundamentowa GreMagor – pasywna - wliczona w cenę (przy naszym systemie z izolacją od gruntu
na 300 mm nie jest wymagana tzw. płyta ciepła).
A. Konstrukcja (ściany zewnętrzne)
1. Płyta konstrukcyjna z pióro wpustem – 12 mm.
2. Konstrukcja w systemie GreMagor - 320 mm.
3. Izolacja termiczna (wełna mineralna)*.
4. Płyta izolacyjna – Steico Protect - 40 mm.
* zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla
paroprzepuszczalności, akumulacji cieplnej
B.
1.
2.
3.
4.
Ściany wewnętrzne
Płyta konstrukcyjna – 12 mm.
Konstrukcja w systemie GreMagor – 230 mm.
Izolacja akustyczna (wełna mineralna).
C.
1.
2.
3.
4.
Ściany działowe – poszycie zgodnie z przeznaczeniem
Płyta akustyczna – 8 mm.
Konstrukcja w systemie GreMagor – 90 mm.
Płyta akustyczna – 8 mm.
D.
1.
2.
3.
4.
Strop nad parterem
Belki dwuteowe Steico – 300 mm.
E. Strop nad fundamentem
6. Belki dwuteowe Steico – 300 mm.
7. Izolacja akustyczna (wełna mineralna)*.
* zalecana wełna drzewna (droższa), ale o lepszych parametrach cieplnych i fizykochemicznych m.in. dla
paroprzepuszczalności, akumulacji cieplnej
F. Konstrukcja dachu (płatwiowo-kleszczowy)
2. Konstrukcja z belek dwuteowych Steico – 300 mm.
3. Izolacja termiczna (wełna mineralna).
4. Płyta konstrukcyjna typu MFP 12 mm
5. Membrana dachowa.
6. Kontrłaty – 25 x 55 mm.
7. Łaty dachowe – 60 x 50 mm.
8. Pokrycie dachowe do uzgodnienia cenowego (nie wliczone w cenę)
Okna i drzwi zewnętrzne zgodne z parametrami budynku energooszczędnego, montowane
w termoizolacji (do wyceny indywidualnej).
Szczegółowy opis przygotowania i składu Stanu GreMagor B:
1. Posadowienie ramy dolnej (podwaliny) na płycie GreMagor. Rama dolna wykonana z drewna
klejonego warstwowo z fornirów - LVL. Przekroje belek nośnych o rozmiarach 60 x 60 mm. Rama
ułożona na folii izolacyjnej i mocowana kotwami do fundamentu. Rozstaw kotew mocujących
maksymalnie 1200 mm na odcinkach prostych i 800 mm przy narożnikach.
2. Układanie konstrukcji podłogi parteru w systemie GreMagor. Konstrukcja podłogi parteru,
układana na kompletnej powierzchni gabarytów zewnętrznych budowli. Materiał konstrukcyjny
stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termo-izolacyjny zastosowano
wełnę mineralna, która wypełnia konstrukcje podłogi na grubość 261 mm. Poszyciem
zewnętrznym konstrukcji jest płyta cementowo-drzazgowa Cetris Basic z pióro-wpustem o
grubości 12 mm. Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o
grubości 15 mm i płyta podłogowa Steico Therm 30 mm. Plyta Steico Therm, ułożona na
powierzchni gabarytów wewnętrznych pomieszczeń.
3. Układanie konstrukcji ścian zewnętrznych w systemie GreMagor. Konstrukcja ścian
zewnętrznych o grubości 320 mm, składana do wysokości 2700 mm. Nadproża dostosowane
standardowo do montażu rolet ocieplanych, o szerokości skrzynek 240 mm. Jako materiał
termo-izolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje ścian zewnętrznych
na grubość 320 mm co stanowi około 95% objętości całej ściany. Poszyciem zewnętrznym
konstrukcji jest płyta Steico Protect z pióro-wpustem o grubości 40 mm. Płyta Steico Protect ze
względu na swoje parametry stanowi dodatkowa termo-izolacje. Poszycie wewnętrzne stanowi
płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 12 mm. Na poszyciu wewnętrznym
zamocowany może być stelaż (w cenie) o grubości 45 mm dla końcowego poszycia
wewnętrznego. Celem jest uzyskanie miejsca dla instalacji elektrycznej i wodociągowej, bez
ingerencji w konstrukcję ściany nośnej. Taka konstrukcja jest gotowa do posadowienia poszycia
wewnętrznego z płyty gipsowej ogniochronnej (nie wliczono w cenę), która może być
szpachlowana i przygotowana do malowania (nie wliczono w cenę).
4. Układanie konstrukcji ścian wewnętrznych w systemie GreMagor. Konstrukcja ścian
wewnętrznych o grubości 230 mm, składana do wysokości 2700 mm. Jako materiał dla
wypełnienia ścian, zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 140
mm co stanowi około 61% objętości całej ściany. Poszyciem obostronnym jest płyta
konstrukcyjna MFP – 8 mm z pióro-wpustem. Za dopłatą może być zamontowana płyta gipsowa
ogniochronna, która może być szpachlowana i przygotowana do malowania.
5. Układanie konstrukcji ścian działowych w systemie GreMagor. Konstrukcja ścian działowych o
grubości 90 mm, składana do wysokości 2700 mm. Jako materiał dla wypełnienia ścian,
zastosowano wełnę mineralna, która wypełnia konstrukcje na grubość 90 mm co stanowi około
92% objętości całej ściany (dobre wyciszenie). Za dopłatą możliwe jest poszycie obostronne
płytą gipsowo-wiórową 12,5 mm. W łazienkach poszycie ścian stanowić może płyta gipsowa
GKBI.
6. Układanie konstrukcji stropu w systemie GreMagor. Konstrukcja stropu układana na kompletnej
powierzchni gabarytów zewnętrznych budowli, zgodnie z metoda platformową. Materiał
konstrukcyjny stanowią belki dwuteowe Steico Joist 300 mm. Jako materiał termo-izolacyjny
zastosowano wełnę mineralna, która wypełnia konstrukcje stropu na grubość 261 mm.
Poszyciem dolnym konstrukcji jest płyta gipsowa ogniochronna zamocowana na stelażu o
grubości 25 mm. Poszycie górne konstrukcji stanowi płyta konstrukcyjna OSB-III z piórowpustem o grubości 15 mm i płyta podłogowa Steico Therm 30 mm lub podobne rozwiązanie.
Płyta Steico Therm, ułożona na powierzchni gabarytów wewnętrznych pomieszczeń.
8.
Montaż konstrukcji dachu płatwiowo-kleszczowego w systemie GreMagor, zgodnie z projektem
konstrukcyjnym. Materiał konstrukcyjny stanowią belki dwuteowe dachowe Steico Joist 300
mm, drewno konstrukcyjne i drewno klejone warstwowo z fornirów -LVL. Jako materiał termoizolacyjny zastosowano wełnę mineralna, która wypełnia konstrukcje dachu na grubość 300 mm.
Poszyciem zewnętrznym połaci dachowej jest płyta Steico Uniwersal 40 mm z pióro-wpustem.
Kontrłaty dachowe o wymiarach 25 x 55 mm i łaty o wymiarach 60 x 50 mm. Suszone, gładko
cięte, impregnowane. Pokrycie (na przykład) z blacho-dachówki pod przewidziany przez
Inwestora montaż paneli fotowoltaicznych (panele i blachodachówka nie wliczone w cenę).
Poszycie wewnętrzne stanowi płyta konstrukcyjna OSB-III z pióro-wpustem o grubości 12 mm.
Na poszyciu wewnętrznym zamocowany będzie stelaż o grubości 45 mm dla końcowego
poszycia wewnętrznego. Celem jest uzyskanie miejsca dla instalacji elektrycznej i wodociągowej,
bez ingerencji w konstrukcje ściany nośnej. Końcowym poszyciem wewnętrznym będzie płyta
gipsowa ogniochronna, która będzie szpachlowana i przygotowana do malowania.
9.
Montaż okien z roletami elektrycznymi i drzwi zewnętrznych (nie wliczone w cenę – do wyceny
indywidualnej) w systemie GreMagor. Parametry Uw – maksymalnie do 0,9 dla drzwi i okien.
Okna z trzema szybami. Ramy okienne i drzwiowe, montowane i osadzone w izolacji termicznej
ścian. Podparapetniki dwustronne o parametrach – lambda 0,025W/mK. Parapety wewnętrzne
i zewnętrzne z tworzywa sztucznego.
Propozycje:
A.
B.
C.
Proponowana instalacja grzewcza w technologii na podczerwień, do wyceny indywidualnej (jeśli
planowana dotacja pod NF15 lub NF40 wymagane jest zasilanie energią odnawialną, np. poprzez
fotowoltaikę).
Ewentualne balkony, tarasy jako konstrukcja metalowa. Aby zachować pasywność konstrukcji,
montowane osobno jako oddzielne elementy konstrukcji (do wyceny jako osobny parametr) –
wymagane rozdzielnie przy konstrukcjach pasywnych (aby nie stanowiły mostka termicznego).
Zastosowanie droższej, ale o doskonałych parametrach cieplnych wełny drzewnej Steico Flex
(http://www.steico.com/index.php?id=99&L=3)
Nie wliczono do kalkulacji m.in.:
- cen okien i drzwi
- instalacji elektrycznej
- instalacji wodno-kanalizacyjnej, CO, odgromowej i wentylacyjnej
- ostatecznego wykończenia ścian, sufitów i podłóg
- tynków zewnętrznych
Wszystkie materiały użyte do budowy, posiadają wymagane certyfikaty jakościowe. Drewno
konstrukcyjne C24 z certyfikatem CE.
Powyższa oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu art.66 §1 kodeksu cywilnego oraz innych właściwych
przepisów prawnych.
