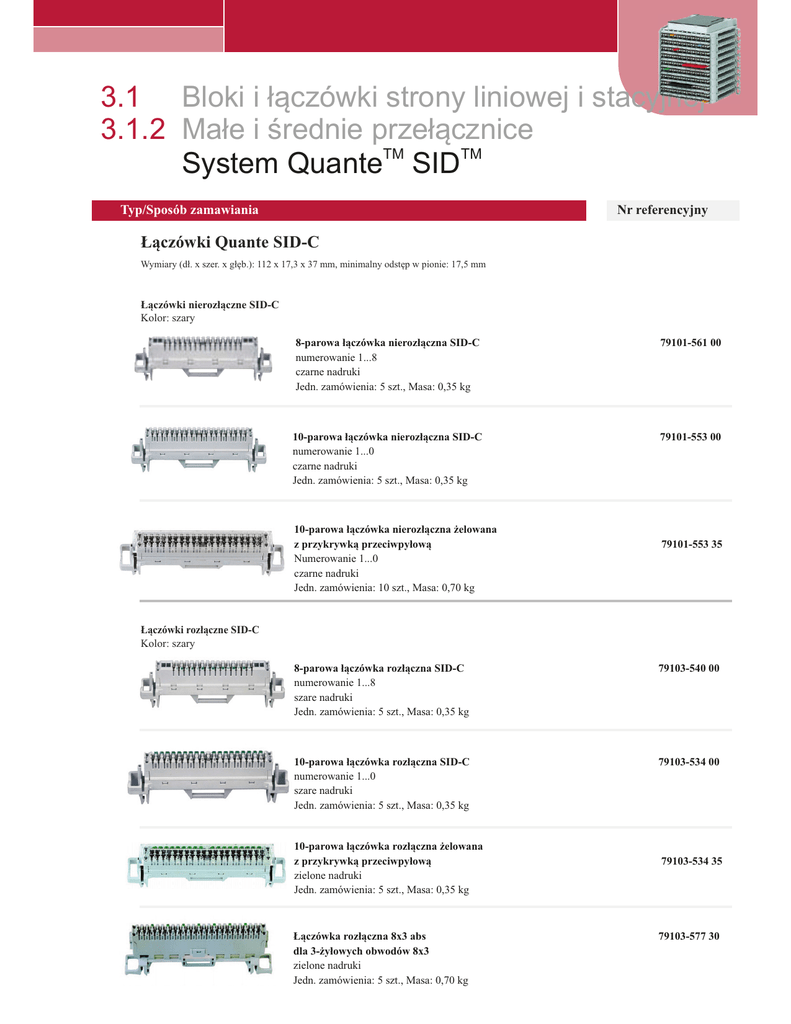

Zespoły łączówkowe ZKM QSA i SID

3.1 Bloki i łączówki strony liniowej i stacyjnej
yjnej
3.1.2 Małe i średnie przełącznice
System QuanteTM SIDTM
Typ/Sposób zamawiania
Nr referencyjny
Łączówki Quante SID-C
Wymiary (dł. x szer. x głęb.): 112 x 17,3 x 37 mm, minimalny odstęp w pionie: 17,5 mm
Łączówki nierozłączne SID-C
Kolor: szary
8-parowa łączówka nierozłączna SID-C
numerowanie 1...8
czarne nadruki
Jedn. zamówienia: 5 szt., Masa: 0,35 kg
79101-561 00
10-parowa łączówka nierozłączna SID-C
numerowanie 1...0
czarne nadruki
Jedn. zamówienia: 5 szt., Masa: 0,35 kg
79101-553 00
10-parowa łączówka nierozłączna żelowana
z przykrywką przeciwpyłową
Numerowanie 1...0
czarne nadruki
Jedn. zamówienia: 10 szt., Masa: 0,70 kg
79101-553 35
Łączówki rozłączne SID-C
Kolor: szary
8-parowa łączówka rozłączna SID-C
numerowanie 1...8
szare nadruki
Jedn. zamówienia: 5 szt., Masa: 0,35 kg
79103-540 00
10-parowa łączówka rozłączna SID-C
numerowanie 1...0
szare nadruki
Jedn. zamówienia: 5 szt., Masa: 0,35 kg
79103-534 00
10-parowa łączówka rozłączna żelowana
z przykrywką przeciwpyłową
zielone nadruki
Jedn. zamówienia: 5 szt., Masa: 0,35 kg
Łączówka rozłączna 8x3 abs
dla 3-żyłowych obwodów 8x3
zielone nadruki
Jedn. zamówienia: 5 szt., Masa: 0,70 kg
79103-534 35
79103-577 30
Linia produktów miedzianych dla central
3.1 Bloki i łączówki strony liniowej i stacyjnej
3.1.2 Małe i średnie przełącznice
System QuanteTM SIDTM
Opis
Zabezpieczenia Quante SID
Magazynki zabezpieczeń SID zaprojektowano dla 8/10-parowych
modułów SID-C/CT/CD stosowanych w obwodach
telekomunikacyjnych. Uziemienie magazynka ochrony
przepięciowej uzyskiwane jest przez magazynek do wspornika
montażowego (montowane z tyłu połączenie uziemiające).
Uziemienie to musi być wykonane zgodnie z obowiązującymi w
kraju stosowania wymaganiami.
Magazynek jest wkładany w styki łączówki. W magazynku
wykorzystywane są standardowe ochronniki przepięciowe. W
przypadku zamontowanych magazynków zastosowane mogą być
również pokrywy przeciwpyłowe.
• Jeden magazynek ochrony przepięciowej dla modułów
8 lub 10- parowych
!• Magazynki dla 2 i 3-biegunowych ochronników przepięciowych
• Ochronnik przepięciowy z lub bez zabezpieczenia strukturalnego
• Jednoparowe wtyki zabezpieczeń (SPP)
Linia produktów miedzianych dla ce
Wyróżniki
