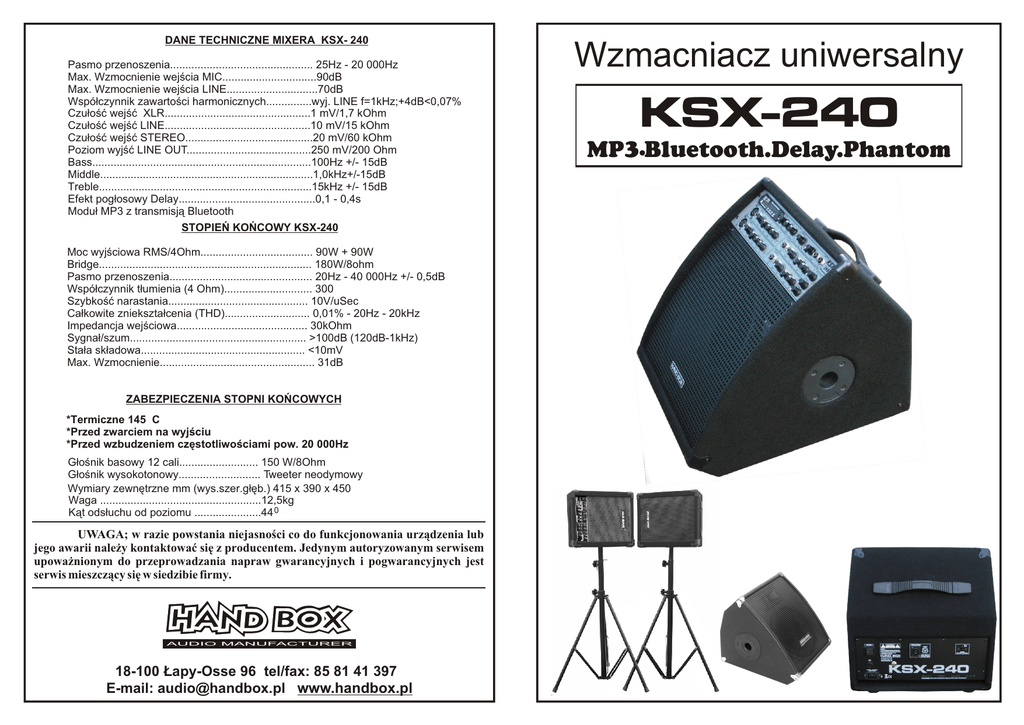

1) Instrukcja Obsługi KSX-240 Bluetooth

DANE TECHNICZNE MIXERA KSX- 240
Pasmo przenoszenia............................................... 25Hz - 20 000Hz
Max. Wzmocnienie wejœcia MIC...............................90dB
Max. Wzmocnienie wejœcia LINE..............................70dB
Wspó³czynnik zawartoœci harmonicznych...............wyj. LINE f=1kHz;+4dB<0,07%
Czu³oœæ wejœæ XLR................................................1 mV/1,7 kOhm
Czu³oœæ wejœæ LINE................................................10 mV/15 kOhm
Czu³oœæ wejœæ STEREO..........................................20 mV/60 kOhm
Poziom wyjϾ LINE OUT.........................................250 mV/200 Ohm
Bass........................................................................100Hz +/- 15dB
Middle......................................................................1,0kHz+/-15dB
Treble......................................................................15kHz +/- 15dB
Efekt pog³osowy Delay.............................................0,1 - 0,4s
Modu³ MP3 z transmisj¹ Bluetooth
STOPIEÑ KOÑCOWY KSX-240
Moc wyjœciowa RMS/4Ohm..................................... 90W + 90W
Bridge...................................................................... 180W/8ohm
Pasmo przenoszenia............................................... 20Hz - 40 000Hz +/- 0,5dB
Wspó³czynnik t³umienia (4 Ohm)............................. 300
SzybkoϾ narastania.............................................. 10V/uSec
Ca³kowite zniekszta³cenia (THD)............................ 0,01% - 20Hz - 20kHz
Impedancja wejœciowa........................................... 30kOhm
Sygna³/szum.......................................................... >100dB (120dB-1kHz)
Sta³a sk³adowa...................................................... <10mV
Max. Wzmocnienie................................................... 31dB
ZABEZPIECZENIA STOPNI KOÑCOWYCH
*Termiczne 145 C
*Przed zwarciem na wyjœciu
*Przed wzbudzeniem czêstotliwoœciami pow. 20 000Hz
G³oœnik basowy 12 cali.......................... 150 W/8Ohm
G³oœnik wysokotonowy........................... Tweeter neodymowy
Wymiary zewnêtrzne mm (wys.szer.g³êb.) 415 x 390 x 450
Waga .....................................................12,5kg
K¹t ods³uchu od poziomu ......................44 0
UWAGA; w razie powstania niejasnoœci co do funkcjonowania urz¹dzenia lub
jego awarii nale¿y kontaktowaæ siê z producentem. Jedynym autoryzowanym serwisem
upowa¿nionym do przeprowadzania napraw gwarancyjnych i pogwarancyjnych jest
serwis mieszcz¹cy siê w siedzibie firmy.
AUDIO MANUFACTURER
18-100 £apy-Osse 96 tel/fax: 85 81 41 397
E-mail: [email protected] www.handbox.pl
Wzmacniacz uniwersalny
KSX-240
MP 3.Bluetooth.Delay.Phantom
OPIS OBS£UGI UNIWERSALNEGO WZMACNIACZA KSX-240
Przycisk MODE
Pokrêt³o
Pokrêt³o MASTER
Gniazdo LINE OUT
Przycisk
wyboru trybów
VOLUME
g³oœnoœci
wyjœcia liniowego
w³¹cz/wy³¹cz
pracy modu³u.
regulacji g³oœnoœci
ca³ego
kana³u
zasilania+48V
Przycisk
Tryb BLUE
kana³u MP3
urz¹dzenia
lewego i prawego
MONO
powoduje ³¹cznoœæ
Gniazdo
WskaŸniki CLIP
Pokrêt³a regulacji
bezprzewodow¹ sumuj¹cy sygna³
s³uchawkowe
przesterowania
tonów
z dwóch kana³ów
Bluetooth
Pokrêt³o g³oœnoœci
koñcówek
Niskich i Wysokich
w jeden mono
s³uchawek
mocy
kana³u MP3
MODU£ MP3
Pokrêt³o
Pokrêt³a regulacji Pokrêt³o
Wejœcia jack Wejœcie jack
FEEDBACK
VOLUME
tonów
liniowe
LEFT Mono
regulacji Pokrêt³o regulacji
Niskich i
instrumentalne
liniowe
iloœci
Wysokich
DELAY g³oœnoœci
kana³u stereo
obs³uguje
powtórzeñ
regulacji echa
dwa kana³y
Lampka Peak
echa
Przycisk
czasu
Przycisk
przesterowania
w³¹cz/wy³¹cz
powtórzeñ
w³¹cz/wy³¹cz
sygna³u wejœciowego
Echo
echa
Echo
Pokrêt³a regulacji
tonów
Niskich Œrednich
Wysokich
Pokrêt³o
g³oœnoœci
kana³u
wejœciowego
Wejœcie XLR
symetryczne
dla mikrofonu
Wejœcie LINE
jack liniowe
instrumentalne
OPIS OBS£UGI WZMACNIACZA UNIWERSALNEGO TYPU KOMBO KSX-240
KSX-240 jest stereofonicznym wzmacniaczem typu kombo wybudowanym na bazie 12
calowego g³oœnika, który posiada cztery niezale¿ne kana³y u¿ytkowe, kana³ Mp3 z transmisj¹
Bluetooth, modu³ pog³osowy typu Delay, zasilanie Phantom +48V oraz dwa stopnie mocy (2x90W)z
funkcj¹ BRIDGE.
CHANNEL 1 i 2 s¹ kana³ami monofonicznymi przeznaczonymi do wspó³pracy z
mikrofonami. Zastosowane gniazdo XLR jest wejœciem symetrycznym (balanced). Gniazdo typu Jack
1/4” jest wejœciem liniowym do którego mo¿na pod³¹czaæ ró¿nego rodzaju instrumenty strunowe,
klawiszowe oraz urz¹dzenia odtwarzaj¹ce dŸwiêk takie jak: komputer, CD, MD itp. Uwaga ! w celu
zwiêkszenia iloœci wejœæ nie zaleca siê wykorzystywania obu gniazd naraz(XLR i Jack). W skrajnym
przypadku ³¹czenie takie, mo¿e doprowadziæ do uszkodzenia urz¹dzenia! Znajduj¹cy siê w kanale
przycisk ECHO, uruchamia efekt pog³osowy. Poziom g³oœnoœci efektu regulowany jest g³ównym
pokrêt³em Volume w kanale ECHO. Lampka PEAK umieszczona na koñcu kana³u informuje o
przesterowaniu sygna³u wejœciowego.
CHANNEL 3 i CHANNEL 4 s¹ kana³ami stereofonicznymi przeznaczonymi do wspó³pracy
ze wszystkimi urz¹dzeniami wysy³aj¹cymi sygna³ liniowy na przyk³ad instrumenty klawiszowe,
magnetofony, CD, MD, cyfrowe efekty do gitar, itp. Wejœcie LEFT Mono rozprowadza sygna³
monofoniczny do obu kana³ów urz¹dzenia. Mo¿na je wykorzystywaæ go do pod³¹czania gitar, basu,
mikrofonu, itp. W chwili kiedy do wejœcia RIGHT dod³¹czymy jakiekolwiek urz¹dzenie, nastêpuje
automatyczne roz³¹czenie wejœcia LEFT Mono i ca³y kana³ wejœciowy przechodzi w tryb pracy stereo
czyli wejœcia LEFT i RIGHT Mono, staj¹ siê wejœciami niezale¿nymi. Funkcja ECHO dzia³a identyczne
jak w kana³ach mono (patrz wy¿ej).
WA¯NE. W KSX-240 zastosowane jest oryginalne rozwi¹zanie sterowania jednym
pokrêt³em VOLUME czu³oœci wejœciowej i g³oœnoœci kana³u. Dziêki takiemu rozwi¹zaniu KSX-240
mo¿e wspó³pracowaæ z ka¿dym urz¹dzeniem elektronicznym.
MASTER CHANNEL. G³ówne pokrêt³o VOLUME s³u¿y do regulacji g³oœnoœci ca³ego
urz¹dzenia. W lewym skrajnym po³o¿eniu urz¹dzenie jest ca³kowicie wyciszone, w prawym skrajnym
ustawione jest na pe³n¹ moc. Po³o¿enie g³ównego pokrêt³a VOLUME nie wp³ywa na poziom sygna³u
wyjœciowego LINE OUT. Sygna³ z wyjœæ LINE OUT wysy³any jest po korekcji barwy z
poszczególnego kana³u. Kontrolki CLIP informuj¹ o przesterowaniu koñcówek mocy urz¹dzenia.
Przycisk +48V po wciœniêciu i zapaleniu siê kontrolki, doprowadza napiêcie do gniazd XLR, które
pomocne jest podczas korzystania z mikrofonów pojemnoœciowych. Funkcj¹ dodatkow¹ jest tor
s³uchawkowy PHONE. Sk³ada siê on z gniazda wejœciowego typu Jack i pokrêt³a regulacji g³oœnoœci
VOLUME. Tor s³uchawkowy mo¿e s³u¿yæ jako niezale¿nie Ÿród³o sygna³u do wspó³pracy na przyk³ad z
aktywnymi subbasami.
KANA£ ECHO- to cyfrowy efekt pog³osowy typu DELAY z p³ynnym zakresem iloœci
powtórzeñ FEEDBACK oraz regulacj¹ czasu powtórzeñ DELAY.
MOC WZMACNIACZY MOCY wynosi 2 x 90W/4Ohm. W TRYBIE PRACY
MOSTKOWEJ (BRIDGE) urz¹dzenie dysponuje moc¹ 180W/8OHM! Uruchomianie trybu
BRIDGE odbywa siê za pomoc¹ przycisku umieszczonego na tylnej p³ycie i sygnalizowane jest lampk¹
LED znajduj¹c¹ siê obok przycisku. W trybie pracy mostkowej nale¿y stosowaæ zasadê rozwa¿nej
eksploatacji, aby nie doprowadziæ g³oœników do uszkodzeñ TERMICZNYCH ! Praca stopni
koñcowych w trybie BRIDGE poprawia dynamikê, komfort i przyjemnoœæ korzystania z urz¹dzenia.
W przypadku korzystania z zewnêtrznej kolumny przed rozpoczêciem pracy przycisk
BRIDGE nale¿y bezwzglêdnie WY£¥CZYÆ!
Gniazdo G³oœnikowe typu SPEAKON do pod³¹czania zewnêtrznej kolumny znajduje siê na
tylnej p³ycie urz¹dzenia.
Sposób wykonania kabla g³oœnikowego: 1+(gor¹cy)/1-(masa)
W£¥CZNIK SIECIOWY znajduje siê na tylnej p³ycie urz¹dzenia.
