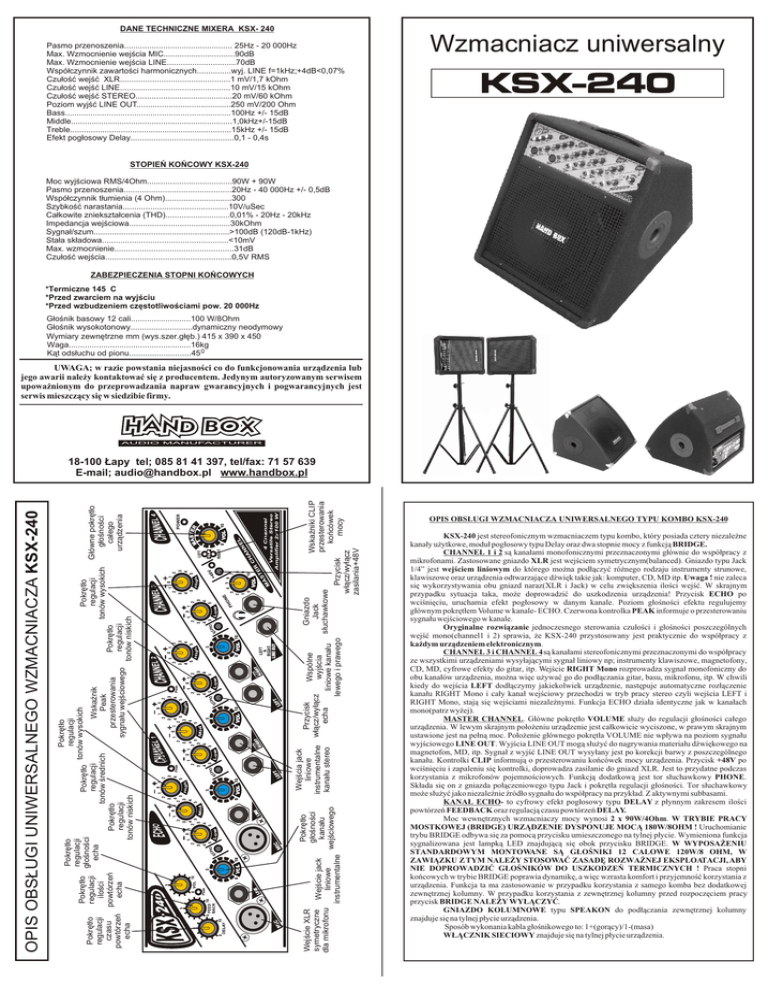

KSX-240 - Hand Box

DANE TECHNICZNE MIXERA KSX- 240
Pasmo przenoszenia............................................... 25Hz - 20 000Hz
Max. Wzmocnienie wejœcia MIC...............................90dB
Max. Wzmocnienie wejœcia LINE..............................70dB
Wspó³czynnik zawartoœci harmonicznych...............wyj. LINE f=1kHz;+4dB<0,07%
Czu³oœæ wejœæ XLR................................................1 mV/1,7 kOhm
Czu³oœæ wejœæ LINE................................................10 mV/15 kOhm
Czu³oœæ wejœæ STEREO..........................................20 mV/60 kOhm
Poziom wyjϾ LINE OUT.........................................250 mV/200 Ohm
Bass........................................................................100Hz +/- 15dB
Middle......................................................................1,0kHz+/-15dB
Treble......................................................................15kHz +/- 15dB
Efekt pog³osowy Delay.............................................0,1 - 0,4s
Wzmacniacz uniwersalny
KSX-240
STOPIEÑ KOÑCOWY KSX-240
Moc wyjœciowa RMS/4Ohm.....................................90W + 90W
Pasmo przenoszenia...............................................20Hz - 40 000Hz +/- 0,5dB
Wspó³czynnik t³umienia (4 Ohm).............................300
SzybkoϾ narastania..............................................10V/uSec
Ca³kowite zniekszta³cenia (THD)............................0,01% - 20Hz - 20kHz
Impedancja wejœciowa............................................30kOhm
Sygna³/szum...........................................................>100dB (120dB-1kHz)
Sta³a sk³adowa.......................................................<10mV
Max. wzmocnienie....................................................31dB
Czu³oœæ wejœcia.......................................................0,5V RMS
ZABEZPIECZENIA STOPNI KOÑCOWYCH
*Termiczne 145 C
*Przed zwarciem na wyjœciu
*Przed wzbudzeniem czêstotliwoœciami pow. 20 000Hz
G³oœnik basowy 12 cali..........................100 W/8Ohm
G³oœnik wysokotonowy...........................dynamiczny neodymowy
Wymiary zewnêtrzne mm (wys.szer.g³êb.) 415 x 390 x 450
Waga.....................................................16kg
K¹t ods³uchu od pionu...........................45 0
UWAGA; w razie powstania niejasnoœci co do funkcjonowania urz¹dzenia lub
jego awarii nale¿y kontaktowaæ siê z producentem. Jedynym autoryzowanym serwisem
upowa¿nionym do przeprowadzania napraw gwarancyjnych i pogwarancyjnych jest
serwis mieszcz¹cy siê w siedzibie firmy.
AUDIO MANUFACTURER
Gniazdo
Przycisk
Wspólne
WskaŸniki CLIP
Jack
w³¹cz/wy³¹cz
wyjœcia
przesterowania
s³uchawkowe
echa
liniowe kana³u
koñcówek
Przycisk
lewego i prawego
mocy
w³¹cz/wy³¹cz
zasilania+48V
Wejœcia jack
liniowe
instrumentalne
kana³u stereo
Pokrêt³o
g³oœnoœci
kana³u
wejœciowego
Wejœcie jack
liniowe
instrumentalne
Pokrêt³o
Pokrêt³o
regulacji
regulacji
iloœci
czasu
powtórzeñ
powtórzeñ
echa
echa
Wejœcie XLR
symetryczne
dla mikrofonu
Pokrêt³o
regulacji
tonów
wysokich
Pokrêt³o
Pokrêt³o
G³ówne pokrêt³o
regulacji
regulacji
WskaŸnik
g³oœnoœci
tonów wysokich
tonów œrednich
Peak
Pokrêt³o
ca³ego
Pokrêt³o
przesterowania
regulacji
urz¹dzenia
regulacji
sygna³u wejœciowego
tonów niskich
tonów niskich
Pokrêt³o
regulacji
g³oœnoœci
echa
OPIS OBS£UGI UNIWERSALNEGO WZMACNIACZA KSX-240
18-100 £apy tel; 085 81 41 397, tel/fax: 71 57 639
E-mail; [email protected] www.handbox.pl
OPIS OBS£UGI WZMACNIACZA UNIWERSALNEGO TYPU KOMBO KSX-240
KSX-240 jest stereofonicznym wzmacniaczem typu kombo, który posiada cztery niezale¿ne
kana³y u¿ytkowe, modu³ pog³osowy typu Delay oraz dwa stopnie mocy z funkcj¹ BRIDGE.
CHANNEL 1 i 2 s¹ kana³ami monofonicznymi przeznaczonymi g³ównie do wspó³pracy z
mikrofonami. Zastosowane gniazdo XLR jest wejœciem symetrycznym(balanced). Gniazdo typu Jack
1/4” jest wejœciem liniowym do którego mo¿na pod³¹czyæ ró¿nego rodzaju instrumenty strunowe,
klawiszowe oraz urz¹dzenia odtwarzaj¹ce dŸwiêk takie jak: komputer, CD, MD itp. Uwaga ! nie zaleca
siê wykorzystywania obu gniazd naraz(XLR i Jack) w celu zwiêkszenia iloœci wejœæ. W skrajnym
przypadku sytuacja taka, mo¿e doprowadziæ do uszkodzenia urz¹dzenia! Przycisk ECHO po
wciœniêciu, uruchamia efekt pog³osowy w danym kanale. Poziom g³oœnoœci efektu regulujemy
g³ównym pokrêt³em Volume w kanale- ECHO. Czerwona kontrolka PEAK informuje o przesterowaniu
sygna³u wejœciowego w kanale.
Oryginalne rozwi¹zanie jednoczesnego sterowania czu³oœci i g³oœnoœci poszczególnych
wejœæ mono(channel1 i 2) sprawia, ¿e KSX-240 przystosowany jest praktycznie do wspó³pracy z
ka¿dym urz¹dzeniem elektronicznym.
CHANNEL 3 i CHANNEL 4 s¹ kana³ami stereofonicznymi przeznaczonymi do wspó³pracy
ze wszystkimi urz¹dzeniami wysy³aj¹cymi sygna³ liniowy np; instrumenty klawiszowe, magnetofony,
CD, MD, cyfrowe efekty do gitar, itp. Wejœcie RIGHT Mono rozprowadza sygna³ monofoniczny do
obu kana³ów urz¹dzenia, mo¿na wiêc u¿ywaæ go do pod³¹czania gitar, basu, mikrofonu, itp. W chwili
kiedy do wejœcia LEFT dod³¹czymy jakiekolwiek urz¹dzenie, nastêpuje automatyczne roz³¹czenie
kana³u RIGHT Mono i ca³y kana³ wejœciowy przechodzi w tryb pracy stereo czyli wejœcia LEFT i
RIGHT Mono, staj¹ siê wejœciami niezale¿nymi. Funkcja ECHO dzia³a identyczne jak w kana³ach
mono(patrz wy¿ej).
MASTER CHANNEL. G³ówne pokrêt³o VOLUME s³u¿y do regulacji g³oœnoœci ca³ego
urz¹dzenia. W lewym skrajnym po³o¿eniu urz¹dzenie jest ca³kowicie wyciszone, w prawym skrajnym
ustawione jest na pe³n¹ moc. Po³o¿enie g³ównego pokrêt³a VOLUME nie wp³ywa na poziom sygna³u
wyjœciowego LINE OUT. Wyjœcia LINE OUT mog¹ s³u¿yæ do nagrywania materia³u dŸwiêkowego na
magnetofon, MD, itp. Sygna³ z wyjœæ LINE OUT wysy³any jest po korekcji barwy z poszczególnego
kana³u. Kontrolki CLIP informuj¹ o przesterowaniu koñcówek mocy urz¹dzenia. Przycisk +48V po
wciœniêciu i zapaleniu siê kontrolki, doprowadza zasilanie do gniazd XLR. Jest to przydatne podczas
korzystania z mikrofonów pojemnoœciowych. Funkcj¹ dodatkow¹ jest tor s³uchawkowy PHONE.
Sk³ada siê on z gniazda po³¹czeniowego typu Jack i pokrêt³a regulacji g³oœnoœci. Tor s³uchawkowy
mo¿e s³u¿yæ jako niezale¿nie Ÿród³o sygna³u do wspó³pracy na przyk³ad. Z aktywnymi subbasami.
KANA£ ECHO- to cyfrowy efekt pog³osowy typu DELAY z p³ynnym zakresem iloœci
powtórzeñ FEEDBACK oraz regulacj¹ czasu powtórzeñ DELAY.
Moc wewnêtrznych wzmacniaczy mocy wynosi 2 x 90W/4Ohm. W TRYBIE PRACY
MOSTKOWEJ (BRIDGE) URZ¥DZENIE DYSPONUJE MOC¥ 180W/8OHM ! Uruchomianie
trybu BRIDGE odbywa siê za pomoc¹ przycisku umieszczonego na tylnej p³ycie. Wymieniona funkcja
sygnalizowana jest lampk¹ LED znajduj¹c¹ siê obok przycisku BRIDGE. W WYPOSA¯ENIU
STANDARDOWYM MONTOWANE S¥ G£OŒNIKI 12 CALOWE 120W/8 OHM, W
ZAWI¥ZKU Z TYM NALE¯Y STOSOWAÆ ZASADÊ ROZWA¯NEJ EKSPLOATACJI, ABY
NIE DOPROWADZIÆ G£OŒNIKÓW DO USZKODZEÑ TERMICZNYCH ! Praca stopni
koñcowych w trybie BRIDGE poprawia dynamikê, a wiêc wzrasta komfort i przyjemnoœæ korzystania z
urz¹dzenia. Funkcja ta ma zastosowanie w przypadku korzystania z samego komba bez dodatkowej
zewnêtrznej kolumny. W przypadku korzystania z zewnêtrznej kolumny przed rozpoczêciem pracy
przycisk BRIDGE NALE¯Y WY£¥CZYÆ.
GNIAZDO KOLUMNOWE typu SPEAKON do pod³¹czania zewnêtrznej kolumny
znajduje siê na tylnej p³ycie urz¹dzenia.
Sposób wykonania kabla g³oœnikowego to: 1+(gor¹cy)/1-(masa)
W£¥CZNIK SIECIOWY znajduje siê na tylnej p³ycie urz¹dzenia.
