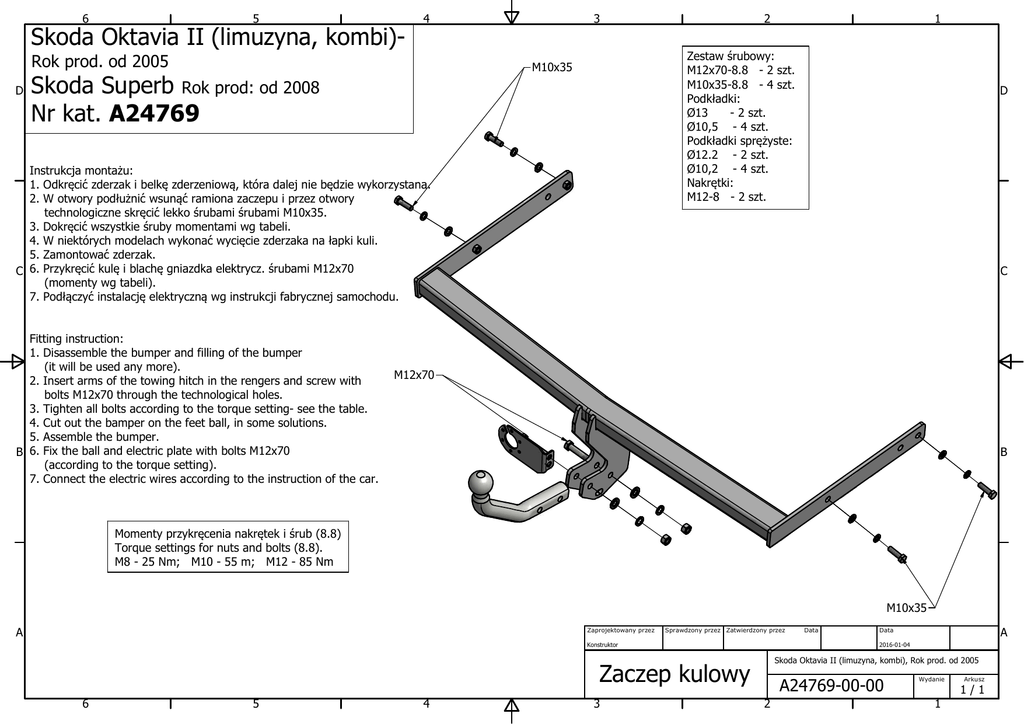

Skoda Oktavia II (limuzyna, kombi)Rok prod. od 2005
D
Zestaw śrubowy:
M12x70-8.8 - 2 szt.
M10x35-8.8 - 4 szt.
Podkładki:
Ø13
- 2 szt.
Ø10,5 - 4 szt.
Podkładki sprężyste:
Ø12.2 - 2 szt.
Ø10,2 - 4 szt.
Nakrętki:
M12-8 - 2 szt.
M10x35
Skoda Superb Rok prod: od 2008
Nr kat. A24769
Instrukcja montażu:
1. Odkręcić zderzak i belkę zderzeniową, która dalej nie będzie wykorzystana.
2. W otwory podłużnić wsunąć ramiona zaczepu i przez otwory
technologiczne skręcić lekko śrubami śrubami M10x35.
3. Dokręcić wszystkie śruby momentami wg tabeli.
4. W niektórych modelach wykonać wycięcie zderzaka na łapki kuli.
5. Zamontować zderzak.
C 6. Przykręcić kulę i blachę gniazdka elektrycz. śrubami M12x70
(momenty wg tabeli).
7. Podłączyć instalację elektryczną wg instrukcji fabrycznej samochodu.
Fitting instruction:
1. Disassemble the bumper and filling of the bumper
(it will be used any more).
2. Insert arms of the towing hitch in the rengers and screw with
bolts M12x70 through the technological holes.
3. Tighten all bolts according to the torque setting- see the table.
4. Cut out the bamper on the feet ball, in some solutions.
5. Assemble the bumper.
B 6. Fix the ball and electric plate with bolts M12x70
(according to the torque setting).
7. Connect the electric wires according to the instruction of the car.
D
C
M12x70
B
Momenty przykręcenia nakrętek i śrub (8.8)
Torque settings for nuts and bolts (8.8).
M8 - 25 Nm; M10 - 55 m; M12 - 85 Nm
M10x35
A
Zaprojektowany przez
Sprawdzony przez Zatwierdzony przez
Konstruktor
5
4
3
A
Data
2016-01-04
Skoda Oktavia II (limuzyna, kombi), Rok prod. od 2005
Zaczep kulowy
6
Data
A24769-00-00
2
Wydanie
Arkusz
1/1
