K A R T A T E C H N I C Z N A

ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E

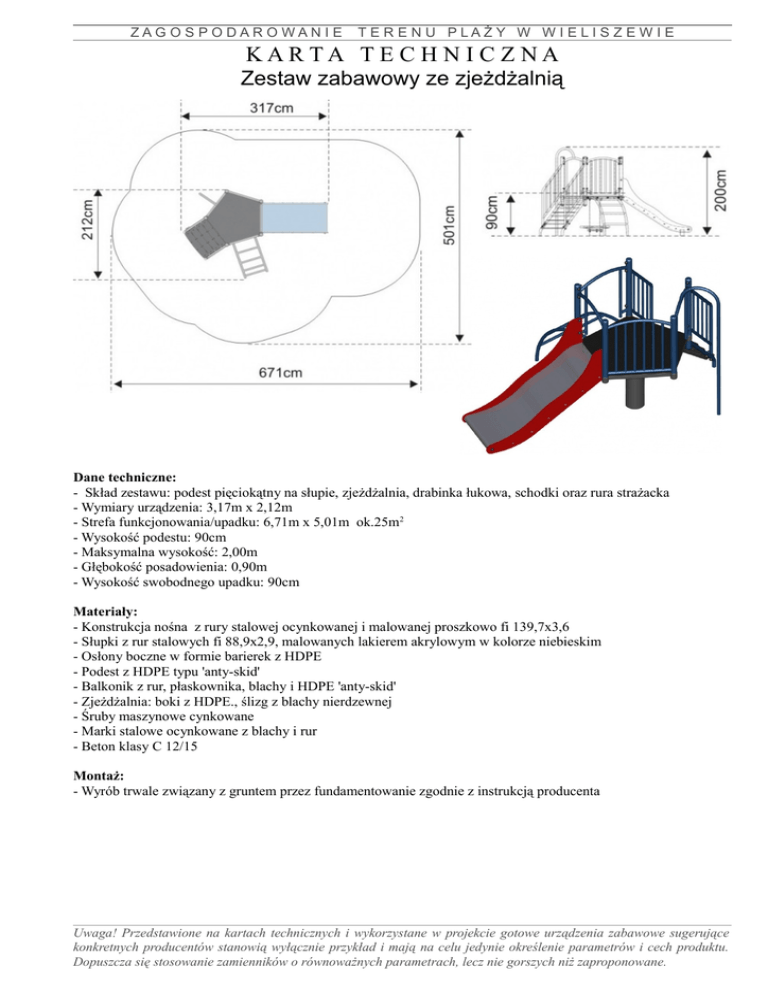

KARTA TE C H N I C Z NA
Zestaw zabawowy ze zjeżdżalnią
Dane techniczne:
- Skład zestawu: podest pięciokątny na słupie, zjeżdżalnia, drabinka łukowa, schodki oraz rura strażacka
- Wymiary urządzenia: 3,17m x 2,12m
- Strefa funkcjonowania/upadku: 6,71m x 5,01m ok.25m2
- Wysokość podestu: 90cm
- Maksymalna wysokość: 2,00m
- Głębokość posadowienia: 0,90m
- Wysokość swobodnego upadku: 90cm
Materiały:
- Konstrukcja nośna z rury stalowej ocynkowanej i malowanej proszkowo fi 139,7x3,6
- Słupki z rur stalowych fi 88,9x2,9, malowanych lakierem akrylowym w kolorze niebieskim
- Osłony boczne w formie barierek z HDPE
- Podest z HDPE typu 'anty-skid'
- Balkonik z rur, płaskownika, blachy i HDPE 'anty-skid'
- Zjeżdżalnia: boki z HDPE., ślizg z blachy nierdzewnej
- Śruby maszynowe cynkowane
- Marki stalowe ocynkowane z blachy i rur
- Beton klasy C 12/15
Montaż:
- Wyrób trwale związany z gruntem przez fundamentowanie zgodnie z instrukcją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Linarium
Dane techniczne:
- Wymiary urządzenia: ø 1,60 m
- Strefa funkcjonowania/upadku: 16,62m2 ø 4,60 m
- Wysokość: 2,015m
- Wysokość swobodnego upadku: 1,33m
- Głębokość posadowienia: 0,75m
- Wyrób zgodny z normą PN-EN 1176
Materiały:
- Konstrukcja nośna z rury stalowej ocynkowanej, malowanej proszkowo
- Liny polipropylenowe z rdzeniem stalowym, łączone na plastikowe łączniki i aluminiowe zaciski
- Osłony boczne w formie barierek z HDPE
- Podest z blachy aluminiowej ryflowanej
- Beton klasy C 12/15
Montaż:
- Wyrób trwale związany z gruntem przez fundamentowanie zgodnie z instrukcją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Huśtawka wahadłowa
Dane techniczne:
- Wymiary urządzenia: 2,422m x 3,844m
- Strefa funkcjonowania/upadku: 4,276m x 7,500m tj. około 29,5m2
- Wysokość belki 2,111m
- Wysokość swobodnego upadku huśtawki wahadłowej 1,4m oraz ważki 0,984m
- Głębokość posadowienia: 0,90m
- Wyrób zgodny z normą PN-EN 1176
Materiały:
- Konstrukcje z rury stalowej, ocynkowanej i malowanej proszkowo
- Łańcuch techniczny kalibrowany, cynkowany
- Śruby maszynowe ocynkowane
- Siedzisko z polipropylenowe na oplocie stalowym, zawieszone na łożyskach samosmarujących
- Beton klasy C12/15
Montaż:
- Wyrób trwale związany z gruntem przez fundamentowanie zgodnie z instrukcją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Karuzela
Dane techniczne:
- Wymiary urządzenia: ø 1,40 m
- Strefa funkcjonowania/upadku: ø 5,40 m
- Wysokość swobodnego upadku: 0,71 m
- Głębokość posadowienia: 0,70 m
- Wyrób zgodny z normą PN-EN 1176
Materiały:
- Rury stalowe ocynkowane malowane proszkowo
- Podest dolny z rury stalowej, wypełnienie z ocynkowanej blachy ryflowanej
- Siedzisko z tworzywa – płyta polietylenowa
- Śruby maszynowe cynkowane
- Beton klasy C12/15
Montaż:
- Wyrób trwale związany z gruntem przez fundamentowanie zgodnie z instrukcją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Bujak sprężynowiec
Dane techniczne:
- Wymiary urządzenia: ~100 x 25cm
- Strefa funkcjonowania/upadku: ~3,99 x 3,24 m
- Wysokość: 0,81m
- Głębokość posadowienia: 0,60m
- Wysokość swobodnego upadku: 0,52 m
- Waga: 30 kg
- Wyrób zgodny z normą PN-EN 1176
Materiały:
- Tematyczna część bujaka z HDEP o gr. 9mm, 12,7 mm oraz 19mm
- Uchwyty oraz podpory na nogi plastikowe
- Sprężyna stalowa o zwojach zgodnie z PN-EN 1176-1
- Śruby maszynowe ocynkowane M10, nakrętki samokontrujące, zaślepki z tworzywa
- Beton klasy C-12/15
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Ogrodzenie systemowe wys. ~1m
Dane techniczne:
- Wymiary: wys. panela 1,1m, szerokość 2,46m; wys. słupka 2,1m
- Głębokość posadowienia słupów: 0,80 m
Materiały:
- Konstrukcja stalowa śrutowana, cynkowana, malowanych proszkowo RAL 6005 + lakier bezbarwny
Montaż:
– Wyrób trwale związany z gruntem przez fundamentowanie
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Tablica z regulaminem
Dane techniczne:
- Wymiary urządzenia: 0,05m x 0,61m x 2m
- Waga: 160 kg
- Głębokość posadowienia: 0,50 m
- Wyrób zgodny z normą PN-EN 1176
Materiały:
- Konstrukcja z rur stalowych cynkowanych malowanych proszkowo Ø48,3x2,9mm, Ø30x2mm i pręta Ø16mm
- Tablica blaszana mocowana do konstrukcji za pomocą „uszu” stalowych 40x 40 x 5mm
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Stół do tenisa stołowego
Dane techniczne:
- Wymiary urządzenia: 1,52 x 2,74 m
- Strefa funkcjonowania/upadku: 5,52 x 8,74 m
- Wysokość: 0,76m
- Głębokość posadowienia: 0,46m
- Waga: 740 kg
- Wyrób zgodny z normą PN-EN 15106
Materiały:
- Blat stołu z wysokogatunkowego betonu z kruszywem ozdobnym, szlifowany i lakierowany
- Siatka do gry w ping ponga z blachy stalowej o gr. 5 mm
- Wszystkie elementy stalowe w konstrukcji ocynkowane metodą ogniową
- Krawędzie blatu zabezpiecza listwa aluminiowa, zapobiegająca obiciom
Montaż:
- Wyrób trwale związany z gruntem przez wkopanie nóg, ew. stabilizację betonowymi prefabrykatami
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Zestaw słupów do siatkówki
Dane techniczne:
- Wysokość: 2,55m
- Głębokość posadowienia: 0,90m
- Waga :70kg
- Wyrób zgodny z normą PN-EN 1271, PN- EN 1510, PN-EN 1176
Materiały:
- Konstrukcja słupków z rury stalowej cynkowanej Ø 88,9x3,2mm
- Mechanizm naciągu siatki z linką stalową
- Siatka do gry w zestawie
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na fundamentach z betonu B15
- Możliwość zastosowania tulei montażowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Zestaw składany: stół z ławkami
Dane techniczne:
- Wymiary: ławki 220x25cm, wys. 46cm; stół 220x50cm, wys. 76cm
- Waga: 48kg
- Zestaw mobilny; do przechowywania w magazynie w okresie zimowym
Materiały:
- Elementy drewniane z drewna sosnowego grubości 30mm zabezpieczonego lakierem wodoodpornym
- Konstrukcja stelaża z kątownika hutniczego malowanego proszkowo na kolor zielony
Montaż:
– Wyrób mobilny: przechowywanie wg zaleceń Inwestora
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Ławka z oparciem
Dane techniczne:
- Wymiary urządzenia: 1,80x0,45m, wys. 0,72m
- Wysokość siedziska: 0,42m
- Waga: ~58kg
- Głębokość posadowienia: 0,50m
Materiały:
- Konstrukcja stalowa ocynkowana lakierowana
- Siedzisko z drewna sosnowego I klasy impregnowane i malowane lakierobejcą
- Ławka wzmocniona dodatkowymi płaskownikami pod deskami
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Ławka młodzieżowa
Dane techniczne:
- Wymiary urządzenia: 1,80x0,32m, wys. 0,95m
- Wysokość siedziska: 0,95m
- Waga: ~50kg
- Głębokość posadowienia: ~0,60m
Materiały:
- Konstrukcja stalowa ocynkowana, lakierowana
- Siedzisko z drewna sosnowego I klasy gr. 46mm, impregnowane i malowane lakierobejcą
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Stojak rowerowy
Dane techniczne:
- Wymiary urządzenia: podstawa 50x35cm, wys. 85cm
- Waga: ~28kg
- Głębokość posadowienia: ~0,60m
Materiały:
- Konstrukcja stalowa ocynkowana, lakierowana
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
KARTA TE C H N I C Z NA
Kosz na śmieci
Dane techniczne:
- Wymiary urządzenia: 0,40 x 0,50 x 0,75m
- Głębokość posadowienia: ~0,40m
- Waga: 45kg
- Pojemność kosza: ~38 litrów
Materiały:
- Konstrukcja stalowa ocynkowana metodą ogniową, lakierowana
- Siedzisko wykonane z drewna sosnowego I klasy impregnowane, malowane lakierobejcą
Montaż:
- Wyrób trwale związany z gruntem przez posadowienie na prefabrykowanych elementach betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
Wyposażenie miejsc wykorzystywanych do kąpieli
Miejsce wykorzystywane do kąpieli należy wyposażyć zgodnie z Ustawą z dnia 18 sierpnia 2011 r. o
bezpieczeństwie osób przebywających na obszarach wodnych (Dz.U. 2011 nr 208 poz. 1240) ORAZ Rozporządzeniem ministra spraw wewnętrznych z dnia 27.02.2012r. w sprawie wymagań dotyczących wyposażenia wyznaczonych obszarów wodnych w sprzęt ratunkowy i pomocniczy, urządzenia sygnalizacyjne i
ostrzegawcze oraz sprzęt medyczny, leki i artykuły sanitarne w następujące elementy:
•
•
•
•
•
•
•
•
•
•
ratownicze łodzie wiosłowe – jedna na każde 100 m linii brzegowej
koło ratunkowe z linką nietonącą – jedno na każde 50 m linii brzegowej, umieszczone w pobliżu lustra
wody
żerdzie ratunkowe – w miejscach wykorzystywanych do kąpieli posiadających pomosty stałe lub pływające
– dwie sztuki
linę asekuracyjną o długości minimum 80 m na kołowrotku lub w zasobniku linowym – jedna na każde
100 m linii brzegowej
akustyczny sygnał alarmowy typu gwizdek, gong, dzwon lub syrena – po jednej sztuce na każdym stanowi sku ratunkowym
rzutki ratunkowe – po jednej sztuce dla każdego ratownika wodnego;
lornetkę – jedna sztuka
zestaw do nurkowania (płetwy, maska, fajka) – po jednym komplecie dla każdego ratownika wodnego
maszt wraz z kompletem flag
sprzęt medyczny, leki i artykuły sanitarne zgodnie z załącznikiem.
Sprzęt medyczny, leki i artykuły sanitarne należy umieścić w łatwej do przenoszenia torbie/plecaku lub
torbach/plecakach o miękkich wewnętrznych ścianach, z tkaniny trudno zapalnej, wodoodpornej z uchwytami
umożliwiającymi transport w ręku, na ramieniu i na plecach, z łatwym dostępem do niezależnych przegród na
sprzęt medyczny, leki i artykuły sanitarne, z elementami odblaskowymi, oznakowanej/oznakowanego krzyżem św.
Andrzeja lub znakiem podmiotu uprawnionego do wykonywania ratownictwa wodnego.
Wykaz sprzętu medycznego, leków i art. sanitarnych wg załącznika do rozporządzenia:
Sprzęt do resuscytacji krążeniowo-oddechowej:
Leki:
1. Ssak ręczny 1 szt.
2. Maseczka do sztucznego oddychania 1 szt.
3. Rurki ustno-gardłowe dla dzieci i dorosłych 1 kpl.
4. Maska twarzowa dla dzieci i dorosłych po 1 szt.
5. Worek samorozprężalny 1 szt.
6. Maska tlenowa dla dorosłego 1 szt.
7. Maska tlenowa dla dziecka 1 szt.
8. Rezerwuar tlenowy 1 szt.
9. Wąsy tlenowe 1 szt.
10. Reduktor tlenowy 1 szt.
11. Butla tlenowa 1 szt.
Środki opatrunkowe:
1. gaza jałowa 1 m 2 1 szt.
2. gaza jałowa 0,5 m 2 2 szt.
3. gaza jałowa 9x9 cm 5 szt.
4. gaza jałowa 7x7 cm 5 szt.
5. gaza jałowa 5x5 cm 10 szt.
6. opaska elastyczna 12 cm 2 szt.
7. opaska elastyczna 10 cm 2 szt.
8. opaska elastyczna 8 cm 2 szt.
9. opaska dziana 15 cm 5 szt.
10. opaska dziana 10 cm 5 szt.
11. opaska dziana 5 cm 5 szt.
12. Siatki opatrunkowe 1 kpl.
13. opatrunki hydrożelowe schładzające 2 szt.
1. Środek dezynfekujący 2 szt.
2. Spray na oparzenia 1 szt.
3. Środek do dezynfekcji rąk 1 szt.
14. Przylepiec 1 szt.
15. Plaster z opatrunkiem 1 szt.
16. chusta trójkątna 2 szt.
17. opatrunek na głowę 3 szt.
18. Szyna usztywniająca – różne rozmiary 3 szt.
19. Kołnierz ortopedyczny dla dorosłych 1 szt.
20. Kołnierz ortopedyczny pediatryczny 1 szt.
21. Koc termiczny 2 szt.
22. Rękawiczki jednorazowe 12 szt.
23. Maski ochronne 6 szt.
24. Nożyczki zakrzywione 1 szt.
25. Worek czerwony na odpady medyczne 2 szt.
26. Nosze ratunkowe 1 szt.
Dodatkowo zgodnie z art. 5 ww. ustawy o obowiązkiem Zarządzającego jest utworzenie stanowiska do
obserwacji wyznaczonego obszaru wodnego.
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
ZAGOSPODAROWANIE
T E R E N U P LAŻ Y W W I E L I S Z E W I E
Przykładowe wyposażenie miejsca wykorzystywanego do kąpieli:
Ostateczny wybór wyposażenia należy skonsultować z Inwestorem oraz tutejszym WOPR.
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
