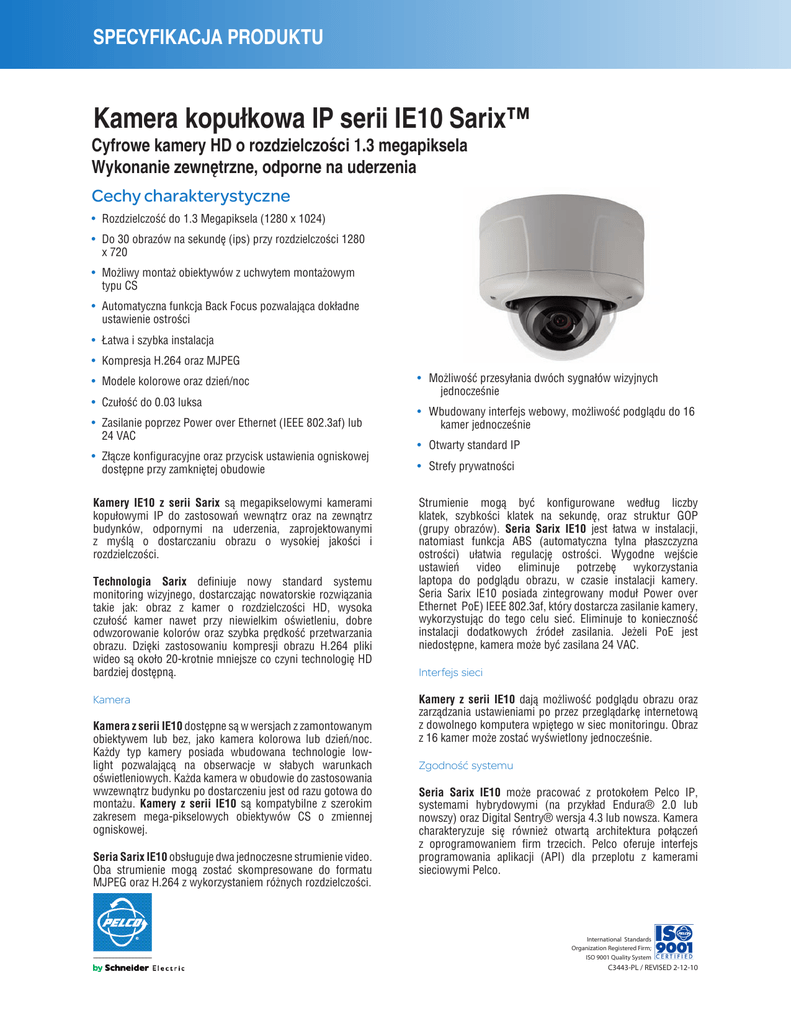

Kamera kopułkowa IP serii IE10 Sarix

SPECYFIKACJA PRODUKTU
Kamera kopułkowa IP serii IE10 Sarix™
Cyfrowe kamery HD o rozdzielczości 1.3 megapiksela
Wykonanie zewnętrzne, odporne na uderzenia
Cechy charakterystyczne
• Rozdzielczość do 1.3 Megapiksela (1280 x 1024)
• Do 30 obrazów na sekundę (ips) przy rozdzielczości 1280
x 720
• Możliwy montaż obiektywów z uchwytem montażowym
typu CS
• Automatyczna funkcja Back Focus pozwalająca dokładne
ustawienie ostrości
• Łatwa i szybka instalacja
• Kompresja H.264 oraz MJPEG
• Modele kolorowe oraz dzień/noc
• Czułość do 0.03 luksa
• Zasilanie poprzez Power over Ethernet (IEEE 802.3af) lub
24 VAC
• Złącze konfiguracyjne oraz przycisk ustawienia ogniskowej
dostępne przy zamkniętej obudowie
Kamery IE10 z serii Sarix są megapikselowymi kamerami
kopułowymi IP do zastosowań wewnątrz oraz na zewnątrz
budynków, odpornymi na uderzenia, zaprojektowanymi
z myślą o dostarczaniu obrazu o wysokiej jakości i
rozdzielczości.
Technologia Sarix definiuje nowy standard systemu
monitoring wizyjnego, dostarczając nowatorskie rozwiązania
takie jak: obraz z kamer o rozdzielczości HD, wysoka
czułość kamer nawet przy niewielkim oświetleniu, dobre
odwzorowanie kolorów oraz szybka prędkość przetwarzania
obrazu. Dzięki zastosowaniu kompresji obrazu H.264 pliki
wideo są około 20-krotnie mniejsze co czyni technologię HD
bardziej dostępną.
Kamera
Kamera z serii IE10 dostępne są w wersjach z zamontowanym
obiektywem lub bez, jako kamera kolorowa lub dzień/noc.
Każdy typ kamery posiada wbudowana technologie lowlight pozwalającą na obserwacje w słabych warunkach
oświetleniowych. Każda kamera w obudowie do zastosowania
wwzewnątrz budynku po dostarczeniu jest od razu gotowa do
montażu. Kamery z serii IE10 są kompatybilne z szerokim
zakresem mega-pikselowych obiektywów CS o zmiennej
ogniskowej.
Seria Sarix IE10 obsługuje dwa jednoczesne strumienie video.
Oba strumienie mogą zostać skompresowane do formatu
MJPEG oraz H.264 z wykorzystaniem różnych rozdzielczości.
• Możliwość przesyłania dwóch sygnałów wizyjnych
jednocześnie
• Wbudowany interfejs webowy, możliwość podglądu do 16
kamer jednocześnie
• Otwarty standard IP
• Strefy prywatności
Strumienie mogą być konfigurowane według liczby
klatek, szybkości klatek na sekundę, oraz struktur GOP
(grupy obrazów). Seria Sarix IE10 jest łatwa w instalacji,
natomiast funkcja ABS (automatyczna tylna płaszczyzna
ostrości) ułatwia regulację ostrości. Wygodne wejście
ustawień video eliminuje potrzebę wykorzystania
laptopa do podglądu obrazu, w czasie instalacji kamery.
Seria Sarix IE10 posiada zintegrowany moduł Power over
Ethernet PoE) IEEE 802.3af, który dostarcza zasilanie kamery,
wykorzystując do tego celu sieć. Eliminuje to konieczność
instalacji dodatkowych źródeł zasilania. Jeżeli PoE jest
niedostępne, kamera może być zasilana 24 VAC.
Interfejs sieci
Kamery z serii IE10 dają możliwość podglądu obrazu oraz
zarządzania ustawieniami po przez przeglądarkę internetową
z dowolnego komputera wpiętego w siec monitoringu. Obraz
z 16 kamer może zostać wyświetlony jednocześnie.
Zgodność systemu
Seria Sarix IE10 może pracować z protokołem Pelco IP,
systemami hybrydowymi (na przykład Endura® 2.0 lub
nowszy) oraz Digital Sentry® wersja 4.3 lub nowsza. Kamera
charakteryzuje się również otwartą architektura połączeń
z oprogramowaniem firm trzecich. Pelco oferuje interfejs
programowania aplikacji (API) dla przeplotu z kamerami
sieciowymi Pelco.
International Standards
Organization Registered Firm;
ISO 9001 Quality System
C3443-PL / REVISED 2-12-10
SPECYFIKACJA TECHNICZNA
INFORMACJE OGÓLNE
PARAMETRY MECHANICZNE
Typ matrycy 1/3-cala (efektywnie)
Rodzaj matrycy CMOS
Odczyt matrycy Skanowanie progresywne
Rozdzielczość maksymalna 1280 x 1024
Stosunek sygnał/szum 50dB
Typ obiektywu Napęd DC
Zakres elekt. migawki 1 ~ 1/100,000 s
Szeroki zakres dynamiki 60dB
Balans bieli 2000° do 10000°K
Czułość f/1.2, 2.850°K, SNR >24dB
Kolor (33ms) 0.50 luksa
Kolor SENS(500ms)
0,12 luksa
Mono (33ms) 0,25 luksa
Mono SENS (500ms)
0.03 luksa
Uchwyt obiektywu Mocowanie kamery Poziomo
Pionowo
Obrót
Współczynnik tłumienia światła
Kopułka przeźroczysta
Zero strat
Kopułka przydymiona
f/1.0 straty
Wykonanie
Obudowa
Odlew aluminiowy
Kopułka
Poliwenglanowa
Kolor obudowy
Szary
Waga (bez obiektywu)
Kamera
1.5 kg
Kamera + opakowanie
2.3 kg
Dostępne języki
Chiński, Angielski, Francuzki, Niemiecki, Portugalski, Rosyjski, Hiszpański i Turecki
Typu CS
368°
160° (10° do 170°)
355°
PARAMETRY ŚRODOWISKOWE
Temperatura pracy
Wilgotność pracy Zasilanie 24VAC: -30°do 50°C
Zasilanie PoE: 0° do 50°C
20% to 80%, nieskondensowana
PARAMETRY ŚRODOWISKOWE
Temperatura robocza -10° do 50°C
Temperatura magazynowania -10° do 70°C
Wilgotność magazynowania 20% do 90%, bez kondensacji
MONTAŻ W SUFICIE
(dołączony pierścień obejmujący)
PARAMETRY ELEKTRYCZNE
Port komunikacyjny
Typ okablowania Zasilanie
Pobór mocy RJ-45 100Base-TX Auto MDI/
MDI-X
Cat5 lub lepszy dla 100Base-
TX
Od 18 do 34 VAC; 24 VAC lub PoE (IEEE 802.3af class 3)
<7W bez grzałki, <40W z działającą grzałką
Pobór prądu
PoE <140 mA max
24 VAC <510 mA max bez grzałki, <2.5A max z grzałką
Pamięć wewnętrzna Mini SD
Wejście alarmowe 10 VDC max, 5 mA max
Wyjście alarmowe 0 do 15 VDC, 75 mA max
Złącze serwisowe 3 zewnętrzne złącza
wyjście wideo 2.5 mm NTSC/
PAL
Port dodatkowy
Podłączenie akcesoriów
Audio
Bi-directional: half duplex , wejście na mikrofon zewnętrzny,
600 Ohm, max. poziom sygnału 1 Vp-p
Kompresja
G.711 PCM 64 kbit/s
MONTAŻ POWIERZCHNIOWY
MONTAŻ WISZĄCY
(uchwyt w dodatkowych akcesoriach)
UWAGA: Wartości w nawiasach podane są w
centymetrach, pozostałe podane są w inchach
SPECYFIKACJA TECHNICZNA
VIDEO
Typ kompresji Strumienie video Kratkowanie H.264 base profile i MJPEG
Dwa strumienie wideo wysyłane jednocześnie,
sygnał drugi bazuje na sygnale bazowym
Do 30 kl/s, 25, 24, 15, 12.5, 12, 10, 8, 7.
5, 6, 5, 4, 3, 2, 1 (w zależności od rodzaju
kompresji, rozdzielczości oraz konfiguracji
strumienia wideo)
Dostępne rozdzielczości
Rozdzielczości dodatkowe
640 x 512, 640 x 352, 480 x 368, 480 x 272,
320 x 256, and 320 x 176 TCP/IP, UDP/IP
Obsługiwane protokoły Unicast, Multicast IGMP), UPnP, DNS, DHCP,
RTP, RTSP, NTP, IPv4, SNMP v2c/v3, QoS,
HTTP, HTTPS, LDAP (client), SSH, SSL,
SMTP, FTP, and mDNS (Bonjour®), and
802.1x (EAP)
Użytkownicy
Unicast Multicast Dostęp Oprogramowanie
Do 20 jednoczesnych użytkownikó
Bez limitu przy kompresji H.264
Zabezpieczone hasłem
Strona konfig. oraz podgląd obrazu z 16
kamer w przeglądarce internetowej
Integracja z syst. Pelco Endura 2.0 (lub później) i
Digital Sentry 4.3 (lub później)
Otwarta integracja IP Pelco IP camera API
Wymagania systemowe
Procesor IPentium® 4 microprocessor, 1.6 GHz
2.6 GHz
System Operacyjny Microsoft® Windows® XP, Windows Vista®,
lub Mac® OS X 10.4
Pamięć 512 MB RAM
Karta sieciowa
100 megabitowa
Przeglądarka Microsoft®
Internet Explorer® 7.0 lub Mozilla®
Firefox® 3.5; Internet Explorer® 8.0
jest rekomendowany do konfiguracji analityki
Odtwarzacz
QuickTime® 7.6.5 dla Windows XP, Windows
Vista, lub QuickTime 7.6.4 for Mac OS X 10.4
SPECYFIKACJA TECHNICZNA
MODELE
ZALECANE OBIEKTYWY DO KAMER MPX
IE10C8-1
Zewnętrzna kamera kopułkowa IP, 1.3 megapixela, kolorowa, obiektyw 2.8 ~ 8 mm, kopułka przeźroczysta
IE10DN8-1 Zewnętrzna kamera kopułkowa IP, 1.3 megapixela, dzień-noc, obiektyw 2.8 ~ 8 mm, kopułka przeźroczysta
IE10C-0 Zewnętrzna kamera kopułkowa IP, 1.3 megapixela, kolorowa, bez obiektywu, kopułka przeźroczysta
IE10DN-0 Zewnętrzna kamera kopułkowa IP, 1.3 megapixela, dzień-noc, bez obiektywu, kopułka przeźroczysta
IE10DN-1
Zewnętrzna kamera kopułkowa IP, 1.3 megapixela, dzień-noc, bez obiektywu, kopułka przydymiona
13M2.2-6 Obiektywy megapikselowe, o zmiennej
ogniskowej, 2.2~6.0mm, f/1.3~2.0
13M2.8-8 Obiektywy megapikselowe, o zmiennej
ogniskowej, 2.8~8.0mm, f/1.2~1.9
13M2.8-12 Obiektywy megapikselowe, o zmiennej
ogniskowej, 2.8~12.0mm, f/1.4~2.7
13M15-50 Obiektywy megapikselowe, o zmiennej
ogniskowej, 15.0~50.0mm, f/1.5~2.1
Obiektywy Pelco zostały zaprojektowane i przetestowane, w
celu zapewnienia optymalnej jakości obrazu kamer serii IE10.
Zastosowanie standardowych obiektywów dla kamer serii
IE10 ograniczy rozdzielczość kamery i obniży jakość obrazu.
CERTYFIKATY/WZORCE/PATENTY
•
CE, Class B
•
FCC, Class B
•
UL/cUL Listed
•
C-Tick
•
IP66
UCHWYTY
IE-P
IE-S SWM-SR*, IWM-SRT* PP350* PP351* * Wymaga IE-P
Montaż ścienny
Montaż napowierzchniowy
Uchwyt ścienny
Adapter parapetowy
Adapter dachowy
AKCESORIA OPCJONALNE
IX-SC POE20U560G
Kabel serwisowy
Zasilacz PoE
