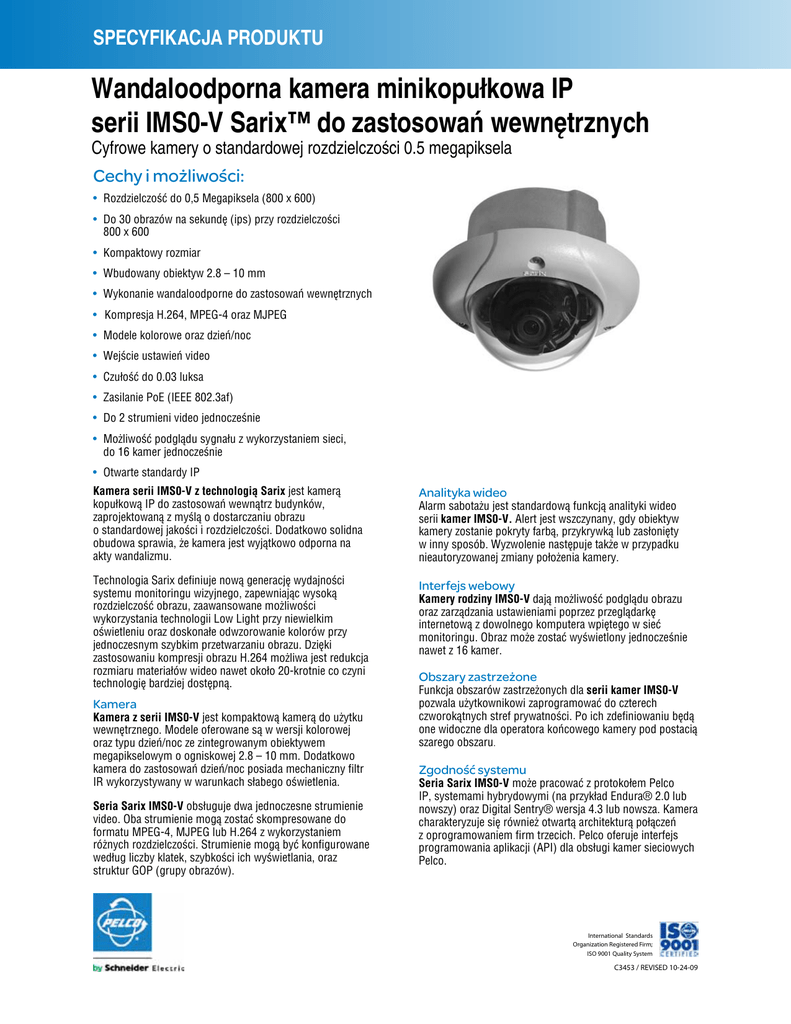

Wandaloodporna kamera minikopułkowa IP

SPECYFIKACJA PRODUKTU
Wandaloodporna kamera minikopułkowa IP
serii IMS0-V Sarix™ do zastosowań wewnętrznych
Cyfrowe kamery o standardowej rozdzielczości 0.5 megapiksela
Cechy i możliwości:
• Rozdzielczość do 0,5 Megapiksela (800 x 600)
• Do 30 obrazów na sekundę (ips) przy rozdzielczości
800 x 600
• Kompaktowy rozmiar
• Wbudowany obiektyw 2.8 – 10 mm
• Wykonanie wandaloodporne do zastosowań wewnętrznych
• Kompresja H.264, MPEG-4 oraz MJPEG
• Modele kolorowe oraz dzień/noc
• Wejście ustawień video
• Czułość do 0.03 luksa
• Zasilanie PoE (IEEE 802.3af)
• Do 2 strumieni video jednocześnie
• Możliwość podglądu sygnału z wykorzystaniem sieci,
do 16 kamer jednocześnie
• Otwarte standardy IP
Kamera serii IMS0-V z technologią Sarix jest kamerą
kopułkową IP do zastosowań wewnątrz budynków,
zaprojektowaną z myślą o dostarczaniu obrazu o standardowej jakości i rozdzielczości. Dodatkowo solidna
obudowa sprawia, że kamera jest wyjątkowo odporna na
akty wandalizmu.
Analityka wideo
Technologia Sarix definiuje nową generację wydajności
systemu monitoringu wizyjnego, zapewniając wysoką
rozdzielczość obrazu, zaawansowane możliwości
wykorzystania technologii Low Light przy niewielkim
oświetleniu oraz doskonałe odwzorowanie kolorów przy
jednoczesnym szybkim przetwarzaniu obrazu. Dzięki
zastosowaniu kompresji obrazu H.264 możliwa jest redukcja
rozmiaru materiałów wideo nawet około 20-krotnie co czyni
technologię bardziej dostępną.
Interfejs webowy
Kamera
Kamera z serii IMS0-V jest kompaktową kamerą do użytku
wewnętrznego. Modele oferowane są w wersji kolorowej
oraz typu dzień/noc ze zintegrowanym obiektywem
megapikselowym o ogniskowej 2.8 – 10 mm. Dodatkowo
kamera do zastosowań dzień/noc posiada mechaniczny filtr
IR wykorzystywany w warunkach słabego oświetlenia.
Seria Sarix IMS0-V obsługuje dwa jednoczesne strumienie
video. Oba strumienie mogą zostać skompresowane do
formatu MPEG-4, MJPEG lub H.264 z wykorzystaniem
różnych rozdzielczości. Strumienie mogą być konfigurowane
według liczby klatek, szybkości ich wyświetlania, oraz
struktur GOP (grupy obrazów).
Alarm sabotażu jest standardową funkcją analityki wideo
serii kamer IMS0-V. Alert jest wszczynany, gdy obiektyw
kamery zostanie pokryty farbą, przykrywką lub zasłonięty
w inny sposób. Wyzwolenie następuje także w przypadku nieautoryzowanej zmiany położenia kamery.
Kamery rodziny IMS0-V dają możliwość podglądu obrazu
oraz zarządzania ustawieniami poprzez przeglądarkę
internetową z dowolnego komputera wpiętego w sieć
monitoringu. Obraz może zostać wyświetlony jednocześnie
nawet z 16 kamer.
Obszary zastrzeżone
Funkcja obszarów zastrzeżonych dla serii kamer IMS0-V
pozwala użytkownikowi zaprogramować do czterech
czworokątnych stref prywatności. Po ich zdefiniowaniu będą
one widoczne dla operatora końcowego kamery pod postacią
szarego obszaru.
Zgodność systemu
Seria Sarix IMS0-V może pracować z protokołem Pelco
IP, systemami hybrydowymi (na przykład Endura® 2.0 lub
nowszy) oraz Digital Sentry® wersja 4.3 lub nowsza. Kamera
charakteryzuje się również otwartą architekturą połączeń
z oprogramowaniem firm trzecich. Pelco oferuje interfejs
programowania aplikacji (API) dla obsługi kamer sieciowych
Pelco.
International Standards
Organization Registered Firm;
ISO 9001 Quality System
C3453 / REVISED 10-24-09
SPECYFIKACJE TECHNICZNE
INFORMACJE OGÓLNE
Mocowanie sufitowe
Typ matrycy 1/3-cala (efektywnie) Rodzaj matrycy
CMOS Odczyt matrycy Skanowanie progresywne
Rozdzielczość maksymalna 800 x 600
Stosunek sygnał/szum
50dB
Typ obiektywu Napęd DC Zakres elekt. migawki 1 ~ 1/100,000 s Szeroki zakres dynamiki 60dB Balans bieli 2000° do 10000°K Czułość f/1.3, 2.850°K, SNR >24dB Kolor (33ms) 0.5 luksa Kolor SENS(500ms)
0,12 luksa
Współczynnik tłumienia światła Kopułka przeźroczysta Zero strat Kopułka przydymiona f/1.0 straty Wykonanie Obudowa Odlew aluminiowy Kopułka Poliwenglanowa Kolor obudowy Szary
Waga
Kamera 0,6 kg Kamera + opakowanie 1,0 kg
Dostępne języki: Mocowanie zewnętrzne
(Pierścień dostępny jako akcesoria dodatkowe)
Chiński, Angielski, Francuski, Niemiecki, Portugalski, Rosyjski, Hiszpański i Turecki PARAMETRY ELEKTRYCZNE
Port komunikacyjny Typ okablowania Zasilanie Pobór mocy Złącze serwisowe Port dodatkowy RJ-45 100Base-TX Auto MDI/ MDI-X Cat5 lub lepszy dla 100Base- TX PoE (IEEE 802.3af class 3) <3.3W
3 zewnętrzne złącza, 1 wyjście wideo 2.5 mm NTSC/ PAL Podłączenie akcesoriów
Uchwyt do montażu
(Uchwyt dostępny jako akcesoria dodatkowe)
PARAMETRY MECHANICZNE
Zakres ustawień Mocowanie kamery Poziomo Pionowo Obrót Manualne
355° 180° 220°
PARAMETRY ŚRODOWISKOWE
Temperatura pracy Wilgotność pracy Odporność na uderzenia
Wstrząsy i drgania 0° do 50°C
20% to 80%, nieskondensowana IK10++ (EN62262 /50J/)
EN50155 kategoria 1, klasa B; IEC60068: 2-6 oraz 2-27
* Parametry w nawiasach podane są w centymetrach,
pozostałe w calach
SPECYFIKACJE TECHNICZNE
VIDEO
Typ kompresji Strumienie video Klatkowanie Dostępne rozdzielczości
H.264, MPEG-4 i MJPEG Dwa strumienie wideo wysyłane jednocześnie, sygnał drugi bazuje na sygnale podstawowym
Do 30 kl/s, 25, 24, 15, 12.5, 12, 10, 8, 7. 5, 6, 5, 4, 3, 2, 1 (w zależności od rodzaju kompresji, rozdzielczości oraz konfiguracji strumienia wideo)
Rozdzielczość
MJPEG
MPEG-4
MPx
Szerok.
Wysok.
Skala
Max.
kl/s
Przepust.
Max.
kl/s
Przepust.
Max./
kl/s
Przepust.
0.5
800
600
4:3
30 kl/s
5.8 Mbps
25 kl/s
2.0 Mbps
N/A
N/A
0.3
640
480
4:3
30 kl/s
3.7 Mbps
30 ips
1.6 Mbps
30 kl/s
1.7 Mbps
0.1
320
240
4:3
30 kl/s
0.9 Mbps
30 ips
0.4 Mbps
30 kl/s
0.4 Mbps
Rozdzielczości dodatk. 640 x 512, 640 x 352, 480 x 368, 480x 272, 320 x 256, i 320 x 176
Protokoły transmisji TCP/IP, UDP/IP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP, RTSP, NTP, IPv4, SNMP v2c/v3, QoS, HTTP, HTTPS, LDAP (client), SSH, SSL, SMTP, FTP, mDNS Bonjour®), oraz 802.1x (EAP)
Użytkownicy Unicast Do 2 jednoczesnych użytkowników Multicast Bez limitu przy kompresji H.264 Dostęp Ochrona hasłem Oprogramowanie Konfiguracja oraz podgląd obrazu z 16 kamer w przeglądarce internetowej
Integracja z system Pelco Endura 2.0 (lub wyższa wersja) i Digital Sentry 4.3 (lub wyższa wersja) Integracja z system. zewn. Pelco IP camera API Wymagania systemowe Procesor Pentium® 4 microprocessor, 1.6 GHz System operacyjny Microsoft® Windows® XP, Windows Vista®, lub Mac® OS X 10.4 Pamięć 512 MB RAM Karta sieciowa 100 megabitowa Monitor Minimalna rozdzielczość 1024 x 768 32-bit kolorów Przeglądarka internetowa Internet Explorer® 7.0 lub Mozilla® Firefox® 3.5; Internet Explorer® 8.0 jest rekomendowany do konfiguracji analityki Odtwarzacz QuickTime® 7.6.5 dla Windows XP, Windows Vista, lub QuickTime 7.6.4 for Mac OS X 10.4
* Internet Explorer nie jest obsługiwane przez system Mac OS
X 10.4. Ten produkt nie jest zgodny z wersją QuickTime 7.6.4
dla Windows XP lub Windows Vista. Jeśli na jednostce PC jest
zainstalowana własnie ta wersja, należy ją uaktualnić do wersji
QuickTime 7.6.5.
Pole widzenia
Skala
Obiektywy
H.264
2.8 mm
10.0
mm
16:9
4:3
5:4
Horyzont.
91
76
73
Wertykal.
50
56
58
Horyzont.
25
21
20
Wertykal.
14
16
16
SPECYFIKACJE TECHNICZNE
*Uwaga:
Dla rozdzielczości 800 x 600 (lub mniejszej) w podziale 4:3
lub 5:4, pole widzenia jest mniejsze niż wymienione powyżej.
Zapoznaj się z instrukcją obsługi, aby poznać szczegóły.
MODELE
IMS0C10-1V Wandaloodporna kamera minikopułkowa IP do zastosowań wewnętrznych, 0,5 megapixela, kolorowa, obiektyw 2.8 ~ 10 mm, klosz przeźroczysty
Ramka montażowa
IMS0DN10-1V Wandaloodporna kamera minikopułkowa
IP do zastosowań wewnętrznych, 0,5 megapixela, dzień/noc, obiektyw 2.8 ~ 10 mm, klosz przeźroczysty CERTYFIKATY/WZORCE/PATENTY
• CE, Class B • FCC, Class B • UL/cUL Listed • C-Tick
• KCC
• NEMA typ 4, IP56
AKCESORIA OPCJONALNE
LDIMVE-0 Kopułka przyciemniona z białym pierścieniem
IM-VESM Pierścień montowany na powierzchni, szary
IM-VEPM Uchwyt do montażu na wysięgniku, szary
WMVE-SR Uchwyt ścienny, wandaloodporny, szary (z IM-VEPM) IM-VECM Uchwyt narożnikowy, szary
IM-VE4S 4S Adapter do płyty montażowej do Sarix IM-V IM-E
PA101 Adapter słupowy do WMVE-SR
ALM-1 Zewnętrzny moduł alarmów
AUD-1 Zewnętrzny moduł audio
IX-SC Kabel serwisowy POE20U560G Zasilacz PoE
Uchwyt ścienny
* Parametry w nawiasach podane są w centymetrach, pozostałe w calach
Schneider Electric Buildings Polska Sp. z o.o.
ul. Rzymowskiego 53
02-697 Warszawa
tel. 022 313 24 10
fax 022 313 24 11
www.schneider-electric.com/buildings
