Opis tech. elektryka

Str. 2

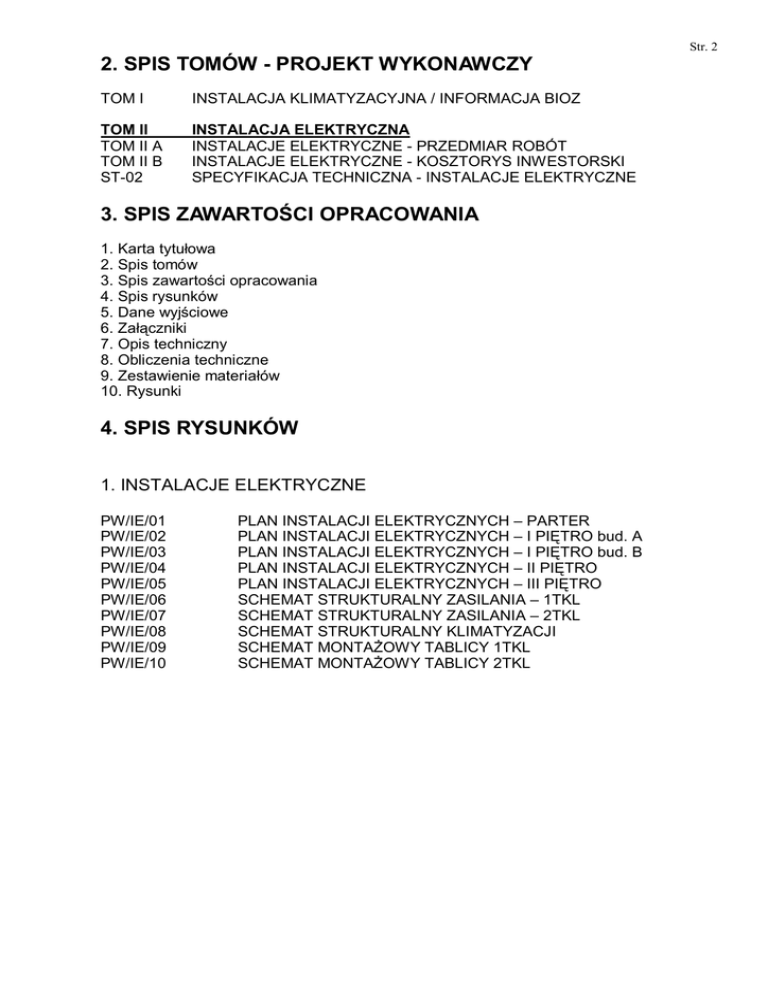

2. SPIS TOMÓW - PROJEKT WYKONAWCZY
TOM I
INSTALACJA KLIMATYZACYJNA / INFORMACJA BIOZ
TOM II
TOM II A
TOM II B
ST-02
INSTALACJA ELEKTRYCZNA
INSTALACJE ELEKTRYCZNE - PRZEDMIAR ROBÓT
INSTALACJE ELEKTRYCZNE - KOSZTORYS INWESTORSKI
SPECYFIKACJA TECHNICZNA - INSTALACJE ELEKTRYCZNE
3. SPIS ZAWARTOŚCI OPRACOWANIA
1. Karta tytułowa
2. Spis tomów
3. Spis zawartości opracowania
4. Spis rysunków
5. Dane wyjściowe
6. Załączniki
7. Opis techniczny
8. Obliczenia techniczne
9. Zestawienie materiałów
10. Rysunki
4. SPIS RYSUNKÓW
1. INSTALACJE ELEKTRYCZNE
PW/IE/01
PW/IE/02
PW/IE/03
PW/IE/04
PW/IE/05
PW/IE/06
PW/IE/07
PW/IE/08
PW/IE/09
PW/IE/10
PLAN INSTALACJI ELEKTRYCZNYCH – PARTER
PLAN INSTALACJI ELEKTRYCZNYCH – I PIĘTRO bud. A
PLAN INSTALACJI ELEKTRYCZNYCH – I PIĘTRO bud. B
PLAN INSTALACJI ELEKTRYCZNYCH – II PIĘTRO
PLAN INSTALACJI ELEKTRYCZNYCH – III PIĘTRO
SCHEMAT STRUKTURALNY ZASILANIA – 1TKL
SCHEMAT STRUKTURALNY ZASILANIA – 2TKL
SCHEMAT STRUKTURALNY KLIMATYZACJI
SCHEMAT MONTAŻOWY TABLICY 1TKL
SCHEMAT MONTAŻOWY TABLICY 2TKL
Str. 3
5. Dane wyjściowe
5.1 Podstawa prawna
Podstawę prawną stanowi zlecenie Inwestora.
5.2 Podstawę techniczną projektu stanowią:
1.
2.
3.
4.
5.
6.
Dane od Inwestora.
Inwentaryzacja stanu istniejącego.
Dokumentacja powykonawcza instalacji elektrycznych.
Projekt instalacji klimatyzacji.
Uzgodnienia międzybranżowe.
Obowiązujące normy i przepisy.
5.3 Przedmiot opracowania
Przedmiotem poniższego opracowania jest zasilanie urządzeń klimatyzacji w budynku
Komendy Wojewódzkiej Państwowej Straży Pożarnej w Szczecinie znajdującym się przy ul.
Figlika 9/14.
5.4 Zakres opracowania
W zakres opracowania wchodzą:
a) zasilanie z rozdzielni głównej budynku tablic 1TKL i 2TKL,
b) zasilanie jednostek zewnętrznych klimatyzacji,
c) zasilanie jednostek wewnętrznych klimatyzacji.
6. Załączniki
6.1 Załączniki
1. Uprawnienia projektanta
2. Uprawnienia sprawdzającego
3. Zaświadczenie o przynależności do Zachodniopomorskiej Izby Inżynierów
Budownictwa projektanta
4. Zaświadczenie o przynależności do Zachodniopomorskiej Izby Inżynierów
Budownictwa sprawdzającego
Str. 4
Uprawnienia projektanta – str. 1/2
zał. nr 1
Str. 5
Uprawnienia projektanta – str. 2/2
zał. nr 1
Str. 6
Uprawnienia sprawdzającego
zał. nr 2
Str. 7
Zaświadczenie o przynależności do ZIIB projektanta
zał. nr 3
Zaświadczenie o przynależności do ZIIB sprawdzającego
zał. nr 4
Str. 8
7. Opis techniczny
7.1 Stan istniejący
Budynek Komendy Głównej Państwowej Straży Pożarnej przy ul. Figlika 9/14 w
Szczecinie zasilany jest z sieci energetyki zawodowej poprzez złącze kablowe ZK-3p
zlokalizowane przy budynku garażu. W budynku garażu na parterze znajduje się wydzielone
pomieszczenie ruchu elektrycznego, w którym znajduje się rozdzielnia główna budynku RG.
Z rozdzielni RG zasilane są wszystkie instalacje elektryczne w budynku przy ul. Figlika 9/1.
Na poszczególnych piętrach zainstalowane są tablice piętrowe z zabezpieczeniami, z których
wyprowadzone są obwody zasilające oświetlenie, gniazda wtyczkowe i pozostałe urządzenia.
7.2 Stan projektowany
Zasilanie urządzeń klimatyzacyjnych projektuje się wykonać z rozdzielni RG
zlokalizowanej w budynku garażu. W tym celu należy wykorzystać istniejące rezerwy
aparaturowe w rozdzielni RG sekcji 2. Z pola nr 5 wyprowadzić zasilanie kablem YKYżo
5x6mm2 do tablicy 2TKL na I piętrze, z pola nr 10 wyprowadzić zasilanie kablem YKYżo
5x25mm2 do tablicy 1TKL na II piętrze. Kable układane będą na istniejących trasach
kablowych, wzdłuż projektowanych instalacji klimatyzatorów w listwach instalacyjnych oraz
rurkach ochronnych.
Zasilanie jednostek wewnętrznych i zewnętrznych klimatyzacji wykonane będzie
z projektowanych tablic 1TKL i 2 TKL.
Jednostka zewnętrzna klimatyzacji:
- o mocy 19,0kW zasilana będzie kablem YLYżo 5x10mm2 450/750V,
- o mocy 1,7kW zasilana będzie kablem YKYżo 3x2,5mm2 450/750V,
- o mocy 1,55kW zasilana będzie kablem YKYżo 3x2,5mm2 450/750V
- o mocy 1,5kW zasilana będzie kablem YKYżo 3x2,5mm2 450/750V.
Jednostki wewnętrzne klimatyzacji zasilane będą przewodami YDYżo 4x1,5mm2 i 3x2,5mm2
450/750V.
Sterowanie klimatyzatorami odbywać się będzie poprzez lokalne piloty przewodowe oraz
sterownik centralny. Komunikacja pomiędzy urządzeniami realizowana będzie poprzez kable
sterownicze LiYCY-P 2x1,5mm2.
Szczegóły prowadzenia instalacji przedstawiono na planach instalacji elektrycznych.
7.3 Ochrona przeciwporażeniowa
Ochrona podstawowa przed porażeniem prądem elektrycznym realizowana będzie przez
zastosowanie izolowania części czynnych oraz obudów o stopniu ochrony co najmniej
IP 20.
Jako dodatkową ochronę przed dotykiem pośrednim zaprojektowano samoczynne
wyłączenie zasilania. Samoczynne wyłączenie zasilania zapewnione będzie przez
zastosowanie wkładek bezpiecznikowych i wyłączników nadmiarowo-prądowych.
Uzupełnieniem ochrony podstawowej przed dotykiem bezpośrednim będzie zastosowanie
wyłącznika różnicowoprądowego o prądzie różnicowym ΔI=30mA.
W projektowanej instalacji odbiorczej obiektu przyjęto system TN-S.
W projektowanej instalacji stosuje się :
- przewód ochronny PE – przewód stanowiący element zastosowanego środka
ochronny przeciwporażeniowej, do którego przyłącza się dostępne części
Str. 9
przewodzące i przewodzące części obce w celu objęcia ich ochroną
przeciwporażeniową dodatkową,
- przewód neutralny N - przewód roboczy wyprowadzony z neutralnego punktu układu
sieciowego.
7.4 Uwagi końcowe
1) Roboty na budowie powinny być wykonane zgodnie z „Warunkami technicznymi
wykonania robót budowlano-montażowych. Cz. V - Instalacje elektryczne”.
2) Przed przystąpieniem do robót należy na 7 dni naprzód powiadomić właścicieli
i użytkowników instalacji oraz urządzeń o przystąpieniu do robót celem wyznaczenia
z ich strony nadzoru technicznego. Należy też uwzględnić uwagi zawarte
w uzgodnieniach.
3) Po zakończeniu prac teren należy doprowadzić do stanu pierwotnego.
4) Po przyłączeniu i uruchomieniu urządzeń należy zmienić umowę sprzedaży energii
elektrycznej z ENEA Operator Sp. z o.o., podwyższając moc umowną o 20kW.
Str. 10
8. Obliczenia techniczne
8.1 Zapotrzebowanie mocy
Moc zapotrzebowana dla urządzeń klimatyzacyjnych
Urządzenie/Opis
Ilość
Obw. 1 Jedn. zew. KL1/3
Obw. 2 Jedn. wew. KL2/4-KL5/4
1
4
Obw. 1 Kpl. – jedn. zew. KL6/5
Jedn. wew. KL7/5
Obw. 2 Kpl. – jedn. zew. KL8/6
Jedn. wew. KL9/6
Obw. 3 Kpl. – jedn. zew. KL10/7
Jedn. wew. KL11/7
Obw. 4 Jedn. wew. KL12/8-KL20/8
Obw. 5 Jedn. wew. KL21/9-KL33/9
−
Pi [kW]
Tablica 1TKL
19,0
0,052
Pi Razem [kW]
kz
Ps [kW]
19,0
0,21
0,8
0,8
15,2
0,17
Razem
Tablica 2TKL
19,21
15,37
2
1,55
1,55
0,8
1,24
2
1,7
1,7
0,8
1,36
2
1,5
1,5
0,8
1,2
9
13
0,052
0,052
Razem
0,47
0,68
5,89
0,8
0,8
0,38
0,54
4,72
Moc całkowita
25,11
20,1
Moc przyłączeniowa budynku przy ul. Figlika 9/14
Pp = 150kW
−
Moc całkowita zapotrzebowana budynku socjalnego :
Ps = 40kW
−
Moc zapotrzebowana dla 1TKL:
Ps = 15,21kW
Prąd obliczeniowy dla 1TKL:
Io =
Ps
19,21
=
= 30,8 A
3 ⋅ U ⋅ cosϕ
3 ⋅ 400 ⋅ 0,9
Dobrano kabel YLYżo 5x25mm2 – 0,6/1kV ułożonym w kanale kablowym.
−
Moc zapotrzebowana dla 2TKL:
Ps = 4,72kW
Prąd obliczeniowy dla 2TKL:
Io =
Ps
5,89
=
= 9,5 A
3 ⋅ U ⋅ cosϕ
3 ⋅ 400 ⋅ 0,9
Dobrano kabel YDYżo 5x6mm2 – 0,6/1kV ułożonym w kanale kablowym.
−
Łączna moc zapotrzebowania projektowanej klimatyzacji:
ΣP = PKLIM + Pbud. = 20,1 + 40,0 = 60,1kW
Moc zapotrzebowana po przebudowie nie powoduje wzrostu mocy przyłączeniowej.
Str. 11
8.2 Obliczenia
Wyniki obliczeń zestawiono w postaci tabelarycznej w której zestawiono:
- spadki napięć,
- koordynacja zabezpieczeń z kablami wg PN-IEC-60364-4-43:1999
- skuteczność samoczynnego wyłączenia zasilania wg PN-IEC-60364-4-41:2000
Prąd dług. Idd
Prąd I2
1,45Iz
A
A
A
A
A
Uo
Prąd zab. In
U%
Zs*Ia
Prąd oblicz.
m
Ia
Spadek napięcia
mm2
Zs
Długość
kW
Przekrój
Typ kabla
cos fi
Wsp. mocy
Moc
Kabel zasilający
koniec
kabel zasilający
początek
* Zabezpieczenie dobrano na warunki rozruchu bezpośredniego
om
A
V
V
743
68,8
230
RG
1TKL
19,21 1,0
0,9
YKYżo 5x
25
50
0,44
30,8
63
80
RG
2TKL
5,89
1,0
0,9
YKYżo 5x
6
70
0,80
9,5
25
34
40
49,3
0,54
203
109,4 230
1TKL
KL1/3
19,00 1,0
0,9
YLYżo 5x
10
40
0,88
30,5
40
46
58
66,7
0,19
472
87,4
230
1TKL
KL2/4-5/4
0,20
1,0
0,9
YDYżo 3x
2,5
28
0,16
1,0
10
20
14,5
29,0
0,52
100
51,9
230
2TKL
KL6/5-7/5
1,50
1,0
0,9
YDYżo 3x
2,5
10
0,42
7,2
16
20
23,2
29,0
0,19
160
29,6
230
2TKL
KL8/6-9/6
1,55
1,0
0,9
YDYżo 3x
2,5
25
1,09
7,5
16
20
23,2
29,0
0,46
160
74,1
230
2TKL
KL10/7-11/7
1,70
1,0
0,9
YDYżo 3x
2,5
24
1,14
8,2
16
20
23,2
29,0
0,44
160
71,1
230
2TKL
KL12/8-20/8
0,47
1,0
0,9
YDYżo 3x
2,5
60
0,79
2,3
10
20
14,5
29,0
1,11
100
111,1 230
2TKL
KL21/9-33/9
0,68
1,0
0,9
YDYżo 3x
2,5
80
1,52
3,3
10
20
14,5
29,0
1,48
100
148,1 230
Opracował:
mgr inż. Krzysztof Piątkowski
100,8 116,0 0,09
Sprawdził:
mgr inż. Andrzej Gryciuk
kabel zasilający
początek
Kabel zasilający
koniec
Typ kabla
m
W01
RG
1TKL
YKYżo 5x
25
50
2
W02
RG
2TKL
YKYżo 5x
6
70
3
W03
1TKL
KL1/3
YLYżo 5x
10
40
4
W04
1TKL
KL2/4-5/4
YDYżo 3x
2,5
28
5
W05
2TKL
KL6/5-7/5
YDYżo 3x
2,5
10
6
W06
2TKL
KL8/6-9/6
YDYżo 3x
2,5
25
7
W07
2TKL
KL10/7-11/7
YDYżo 3x
2,5
24
8
W08
2TKL
KL12/8-20/8
YDYżo 3x
2,5
60
9
W09
2TKL
KL21/9-33/9
YDYżo 3x
2,5
80
Długość
Oznaczenie
mm2
1
Przekrój
Lp.
8.3 Zestawienie listy kablowej
Str. 12
9. ZESTAWIENIE MATERIAŁÓW
Lp.
Nazwa
Prod.
j.m.
Ilość
Rozdzielnica Główna RG
1.
NH000-63 wkładka bezpiecznikowa przemysłowa, zwłoczna 63A gG 500V
ETI
szt.
3
2.
D 01 wkładka bezpiecznikowa, zwłoczna 25A gG 500V
ETI
szt.
3
3.
Materiały pomocnicze
-
kpl.
1
Tablica 1TKL
1.
Rozdz. RWN 3 x 12 drzwi białe nr kat. 602413
Legrand
szt.
1
2.
Osłonka 6,5 modułu biała nr kat. 1656
Legrand
szt.
3
3.
Zamek z kluczem nr kat. 1491
Legrand
szt.
1
4.
Rozłącznik izolacyjny FR304 63A nr kat. 004350 /Q1/
Legrand
szt.
1
5.
Wyłącznik nadprądowy S314-C40 4p 40A 10kA nr kat. 7004 /F1/
Legrand
szt.
1
6.
Ochronnik przeciwprzepięciowy B+C 4p nr kat. 603953 /D1/
Legrand
szt.
1
7.
Rozłącznik izolacyjny bezpiecznikowy R303 40A /F2/
Legrand
kpl.
1
8.
D 01 wkładka bezpiecznikowa, zwłoczna 25A gG 500V
ETI
szt.
3
9.
Wyłącznik nadprądowy S301-C10 1p 10A 6kA nr kat. 605608 /F3/
Legrand
szt.
1
10.
Materiały pomocnicze
-
kpl.
1
Tablica 2TKL
1.
Rozdz. RWN 3 x 12 drzwi białe nr kat. 602413
Legrand
szt.
1
2.
Osłonka 6,5 modułu biała nr kat. 1656
Legrand
szt.
3
3.
Zamek z kluczem nr kat. 1491
Legrand
szt.
1
4.
Wyłącznik nadprądowy S301-C16 1p 16A 6kA nr kat. 605610 /Q1/
Legrand
szt.
1
5.
Wyłącznik nadprądowy S314-C20 4p 20A 10kA nr kat. 007001 /F1/
Legrand
szt.
1
6.
Ochronnik przeciwprzepięciowy B+C 4p nr kat. 603953 /D1/
Legrand
szt.
1
7.
Wyłącznik nadprądowy S301-C16 1p 16A 6kA nr kat. 605610 /F11/
Legrand
szt.
1
8.
Wyłącznik nadprądowy S301-C16 1p 16A 6kA nr kat. 605610 /F12/
Legrand
szt.
1
9.
Wyłącznik nadprądowy S301-C16 1p 16A 6kA nr kat. 605610 /F13/
Legrand
szt.
1
10.
Wyłącznik nadprądowy S301-C10 1p 10A 6kA nr kat. 605608 /F14/
Legrand
szt.
1
11.
Wyłącznik nadprądowy S301-C10 1p 10A 6kA nr kat. 605608 /F15/
Legrand
szt.
1
12.
Materiały pomocnicze
-
kpl.
1
Str. 13
OSPRZĘT ELEKTROINSTALACYJNY
1.
Kanał kablowy DLP o wymiarach 35x80
Legrand
m.b.
275
2.
Kanał kablowy DLP o wymiarach 50x80
Legrand
m.b.
23
3.
Kanał kablowy DLP o wymiarach 50x105
Legrand
m.b.
2
4.
Materiały pomocnicze
-
kpl.
1
KABLE I PRZEWODY
1.
Przewód YKYżo 5x25mm2 450/750V
Telefonika
m
50
2.
Przewód YLYżo 5x10mm2 450/750V
Telefonika
m
40
3.
Przewód YKYżo 5x6mm2 450/750V
Telefonika
m
70
4.
Przewód YDYżo 3x2,5mm2 450/750V
Telefonika
m
250
5.
Przewód LiYCY-P 2x1,5mm2
Bitner
m
350
6.
Materiały pomocnicze
-
kpl.
1
POZOSTAŁE MATERIAŁY
1.
Rura sztywna RB Max 32 nr kat. 330544
Polam
Suwałki
m.b.
10
2.
Rura sztywna RB Max 50 nr kat. 330546
Polam
Suwałki
m.b.
3
3.
Rura ochronna odporna na promienie UV np. typu BE Max 50
Arot
m.b.
35
4.
Korytko zewnętrzne np. typu KGL100H42 z pokrywą np. typu PKP100
Baks
m.b.
35
5.
Uchwyt betonowy do korytek kablowych np. typu 29.1K OC
Elko-Bis
szt.
20
6.
Materiały pomocnicze
-
kpl.
1
