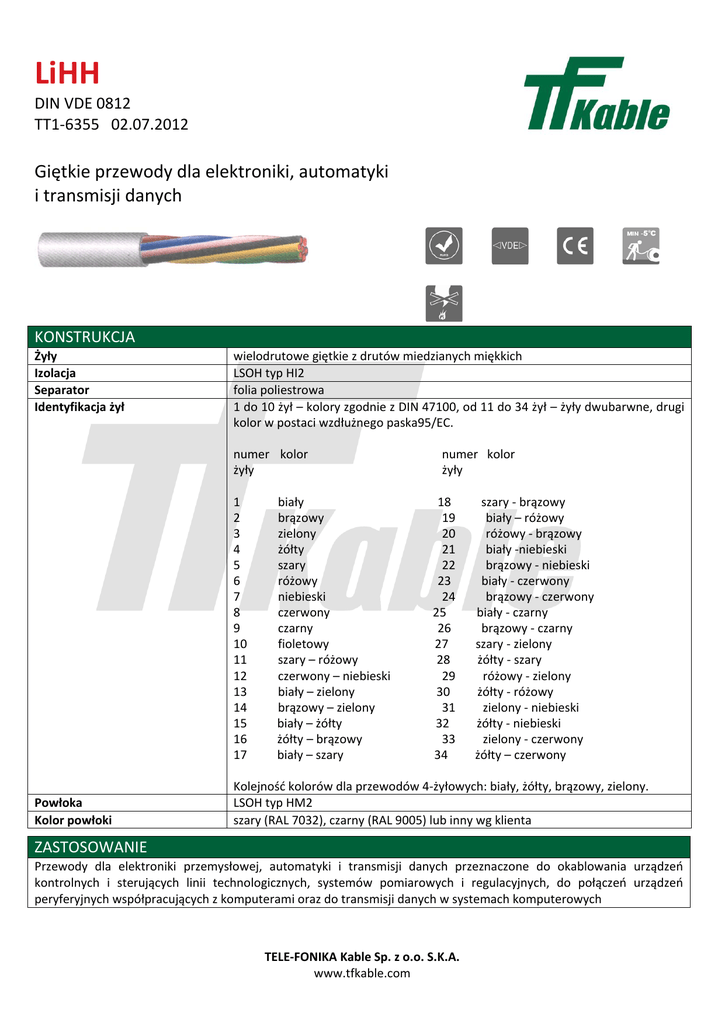

Giętkie przewody dla elektroniki, automatyki i - TELE

LiHH
DIN VDE 0812
TT1-6355 02.07.2012
Giętkie przewody dla elektroniki, automatyki
i transmisji danych
KONSTRUKCJA
Żyły
Izolacja
Separator
Identyfikacja żył
wielodrutowe giętkie z drutów miedzianych miękkich
LSOH typ HI2
folia poliestrowa
1 do 10 żył – kolory zgodnie z DIN 47100, od 11 do 34 żył – żyły dwubarwne, drugi
kolor w postaci wzdłużnego paska95/EC.
numer kolor
żyły
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Powłoka
Kolor powłoki
biały
brązowy
zielony
żółty
szary
różowy
niebieski
czerwony
czarny
fioletowy
szary – różowy
czerwony – niebieski
biały – zielony
brązowy – zielony
biały – żółty
żółty – brązowy
biały – szary
numer kolor
żyły
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
szary - brązowy
biały – różowy
różowy - brązowy
biały -niebieski
brązowy - niebieski
biały - czerwony
brązowy - czerwony
biały - czarny
brązowy - czarny
szary - zielony
żółty - szary
różowy - zielony
żółty - różowy
zielony - niebieski
żółty - niebieski
zielony - czerwony
żółty – czerwony
Kolejnośd kolorów dla przewodów 4-żyłowych: biały, żółty, brązowy, zielony.
LSOH typ HM2
szary (RAL 7032), czarny (RAL 9005) lub inny wg klienta
ZASTOSOWANIE
Przewody dla elektroniki przemysłowej, automatyki i transmisji danych przeznaczone do okablowania urządzeo
kontrolnych i sterujących linii technologicznych, systemów pomiarowych i regulacyjnych, do połączeo urządzeo
peryferyjnych współpracujących z komputerami oraz do transmisji danych w systemach komputerowych
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
LiHH
DIN VDE 0812
TT1-6355 02.07.2012
Standardowa długośd pakowania
500 m and 1000 m na bębnach. Inne formy pakowania i dostawy są dostępne na
życzenie
DANE TECHNICZNE











Zakres temperatur –40°C to +80°C
Wartośd szczytowa napięcia pracy : 500V (przewody nie są przeznaczone do bezpośredniego podłączenia do
źródła prądu o małej mocy)
Induktancja: ~ 0,7 mH /km
Pojemnośd: żyła – żyła ~ 120 nF/km
Impedancja: ~ 80 Ohm
Rezystancja izolacji: ~ 200 MOhm x km
Maksymalna rezystancja żył w temperaturze 20°C:
0,25 mm2 (14 x 0,15 mm) ~ 80 Ohm/km
0,50 mm2 (16 x 0,20 mm) ~ 39 Ohm/km
1 mm2 (32 x 0,20 mm) ~ 19,5 Ohm/km
0,34 mm2 ( 7 x 0,25 mm) ~ 57,5 Ohm/km
0,75 mm2 (24 x 0,20 mm) ~ 26 Ohm/km
1,5 mm2 (30 x 0,25 mm) ~ 13,3 Ohm/km
Napięcie probiercze badania 50Hz: 1200V
Temperatura otoczenia dla przewodów ułożonych na stałe: -40°C do + 80°C
Minimalna temperatura otoczenia przy układaniu przewodów: -5°C
Minimalny promieo gięcia: 10 x D ;
D – średnica zewnętrzna przewodu
Ilośd i wymiar żył
Nominalna grubośd
izolacji
Nominalna grubośd
powłoki
Obliczeniowa
średnica kabla
n x mm²
mm
mm
Kg/km
2 x 0,25
2 x 0,34
2 x 0,5
2 x 0,75
2x1
2 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,6
0,6
0,6
0,6
3,7
3,9
4,7
5,2
5,5
6,4
3 x 0,25
3 x 0,34
3 x 0,5
3 x 0,75
3x1
3 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,6
0,6
0,6
0,6
3,9
4,1
4,9
5,5
5,8
6,8
4 x 0,25
4 x 0,34
4 x 0,5
4 x 0,75
4x1
4 x 1,5
4 x 2,5
0,3
0,3
0,4
0,4
0,4
0,5
0,7
0,6
0,6
0,6
0,6
0,6
0,7
0,7
4,2
4,5
5,4
6,0
6,4
7,7
9,6
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
LiHH
DIN VDE 0812
TT1-6355 02.07.2012
Ilośd i wymiar żył
Nominalna grubośd
izolacji
Nominalna grubośd
powłoki
Obliczeniowa
średnica kabla
n x mm²
mm
mm
Kg/km
5 x 0,25
5 x 0,34
5 x 0,5
5 x 0,75
5x1
5 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,6
0,6
0,6
0,7
4,6
4,8
5,9
6,6
7,0
8,4
6 x 0,25
6 x 0,34
6 x 0,5
6 x 0,75
6x1
6 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,6
0,7
0,7
0,7
5,0
5,3
6,4
7,4
7,8
9,2
7 x 0,25
7 x 0,34
7 x 0,5
7 x 0,75
7x1
7 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,6
0,7
0,7
0,7
5,0
5,3
6,4
7,4
7,8
9,2
10 x 0,25
10 x 0,34
10 x 0,5
10 x 0,75
10 x 1
10 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,7
0,7
0,7
0,8
6,2
6,6
8,4
9,4
10,0
12,0
12 x 0,25
12 x 0,34
12 x 0,5
12 x 0,75
12 x 1
12 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,7
0,7
0,7
0,8
6,4
6,8
8,6
9,7
10,3
12,4
14 x 0,25
14 x 0,34
14 x 0,5
14 x 0,75
14 x 1
14 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,6
0,7
0,7
0,7
0,8
6,8
7,2
9,1
10,2
10,8
13,1
TELE-FONIKA Kable Sp. z o.o. S.K.A.
www.tfkable.com
LiHH
DIN VDE 0812
TT1-6355 02.07.2012
Ilośd i wymiar żył
Nominalna grubośd
izolacji
Nominalna grubośd
powłoki
Obliczeniowa
średnica kabla
n x mm²
mm
mm
Kg/km
16 x 0,25
16 x 0,34
16 x 0,5
16 x 0,75
16 x 1
16 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,6
0,7
0,7
0,7
0,8
0,8
7,1
7,7
9,6
10,8
11,7
13,8
18 x 0,25
18 x 0,34
18 x 0,5
18 x 0,75
18 x 1
18 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,7
0,7
0,7
0,8
0,8
1,0
7,7
8,2
10,1
11,6
12,3
15,0
20 x 0,25
20 x 0,34
20 x 0,5
20 x 0,75
20 x 1
20 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,7
0,7
0,7
0,8
0,8
1,0
8,1
8,6
10,6
12,2
12,9
15,8
25 x 0,25
25 x 0,34
25 x 0,5
25 x 0,75
25 x 1
25 x 1,5
0,3
0,3
0,4
0,4
0,4
0,5
0,7
0,7
0,8
0,8
1,0
1,2
9,2
9,7
12,3
13,9
15,2
18,4
34 x 0,25
34 x 0,34
34 x 0,5
34 x 0,75
34 x 1
0,3
0,3
0,4
0,4
0,4
0,7
0,7
0,8
1,0
1,0
10,2
10,9
13,8
16,0
17,0
Wszystkie informacje zawarte w tym dokumencie - w tym tabeli i na wykresach - podawane są w dobrej wierze i uważa
się za prawidłowe w momencie publikacji. Za podane informacje TELE-FONIKA Kable nie ponosi odpowiedzialności
prawnej. TELE-FONIKA Kable zastrzega prawo do wprowadzania zmian w dokumencie w dowolnym momencie.
