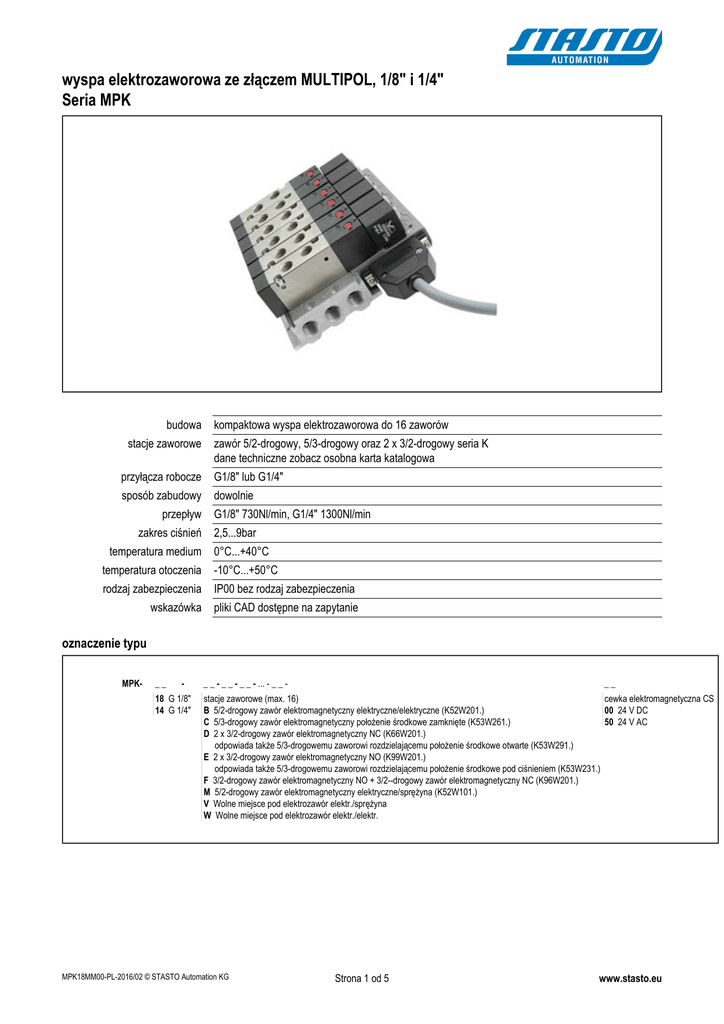

Wyspa zaworowa Seria MPK

wyspa elektrozaworowa ze złączem MULTIPOL, 1/8" i 1/4"
Seria MPK
budowa
stacje zaworowe
kompaktowa wyspa elektrozaworowa do 16 zaworów
zawór 5/2-drogowy, 5/3-drogowy oraz 2 x 3/2-drogowy seria K
dane techniczne zobacz osobna karta katalogowa
przyłącza robocze
G1/8" lub G1/4"
sposób zabudowy
dowolnie
przepływ
zakres ciśnień
temperatura medium
G1/8" 730Nl/min, G1/4" 1300Nl/min
2,5...9bar
0°C...+40°C
temperatura otoczenia
-10°C...+50°C
rodzaj zabezpieczenia
IP00 bez rodzaj zabezpieczenia
wskazówka
pliki CAD dostępne na zapytanie
oznaczenie typu
MPK-
__
-
18 G 1/8"
14 G 1/4"
_ _ - _ _ - _ _ - ... - _ _ -
__
stacje zaworowe (max. 16)
cewka elektromagnetyczna CS
B 5/2-drogowy zawór elektromagnetyczny elektryczne/elektryczne (K52W201.)
00 24 V DC
C 5/3-drogowy zawór elektromagnetyczny położenie środkowe zamknięte (K53W261.)
50 24 V AC
D 2 x 3/2-drogowy zawór elektromagnetyczny NC (K66W201.)
odpowiada także 5/3-drogowemu zaworowi rozdzielającemu położenie środkowe otwarte (K53W291.)
E 2 x 3/2-drogowy zawór elektromagnetyczny NO (K99W201.)
odpowiada także 5/3-drogowemu zaworowi rozdzielającemu położenie środkowe pod ciśnieniem (K53W231.)
F 3/2-drogowy zawór elektromagnetyczny NO + 3/2--drogowy zawór elektromagnetyczny NC (K96W201.)
M 5/2-drogowy zawór elektromagnetyczny elektryczne/sprężyna (K52W101.)
V Wolne miejsce pod elektrozawór elektr./sprężyna
W Wolne miejsce pod elektrozawór elektr./elektr.
MPK18MM00-PL-2016/02 © STASTO Automation KG
Strona 1 od 5
www.stasto.eu
MPK-18- ... wymiary G1/8"
MPVT1 . moduł połączeń elektrycznych G1/8"
MPK18MM00-PL-2016/02 © STASTO Automation KG
Strona 2 od 5
strona przyłączeniowa
zgodnie ze szkicem
typ
lewy (S)
MPVT1S
prawy (D)
MPVT1D
www.stasto.eu
MPVT1 . elektryczny moduł końcowy G1/8"
strona przyłączeniowa
zgodnie ze szkicem
typ
lewy (S)
MPVT1-SSBD25
prawy (D)
MPVT1-DSBD25
MPK-14- ... wymiary G1/4"
MPK18MM00-PL-2016/02 © STASTO Automation KG
Strona 3 od 5
www.stasto.eu
MPVT2 . moduł połączeń elektrycznych G1/4"
strona przyłączeniowa
zgodnie ze szkicem
typ
lewy (S)
MPVT2S
prawy (D)
MPVT2D
MPVT2 . elektryczny moduł końcowy G1/4"
strona przyłączeniowa
zgodnie ze szkicem
typ
lewy (S)
MPVT2-SSBD25
prawy (D)
MPVT2-DSBD25
MPW-.. ... kabel połączeniowy
MPW-SD25-025 16 PINS, długość 2,5 m
MPW-SD25-050 16 PINS długość 5,0 m
MPW-YSD25-025 32 PINS, długość 2,5 m
MPW-YSD25-050 32 PINS, długość 5,0 m
wyposażenie dodatkowe
oznaczenie
osłona dla brakującej cewki
Płyta zakończeniowa
MPFP
Płyta zakończeniowa G 1/8"
KPCH018
Płyta zakończeniowa G 1/4"
KPCH014
płyta główna (szczegóły zobacz w osobnej karcie katalogowej)
MPK18MM00-PL-2016/02 © STASTO Automation KG
typ
MPS
Strona 4 od 5
KME...
www.stasto.eu
schemat przyłączy kabel połączeniowy
przyłącze
kolor
1
białe
2
brązowy
3
zielony
4
żółty
5
szary
6
różowy
7
niebieski
8
czerwony
9
czarny
10
fioletowy
11
szary różowy
12
czerwony niebieski
13
białe zielony
14
brązowy zielony
15
białe żółty
16
żółty brązowy
GND
białe szary
GND
szary brązowy
nie używać
białe różowy
17
różowy brązowy
18
białe niebieski
19
brązowy niebieski
20
białe czerwony
21
brązowy czerwony
22
białe czarny
23
brązowy czarny
24
szary zielony
25
żółty szary
26
różowy zielony
27
żółty różowy
28
zielony niebieski
29
żółty niebieski
30
zielony czerwony
31
żółty czerwony
32
zielony czarny
GND
żółty czarny
GND
szary niebieski
rysunki poglądowe
Zmiany w konstrukcji, wymiarach i wykonaniu materiałowym zastrzeżone
MPK18MM00-PL-2016/02 © STASTO Automation KG
Strona 5 od 5
