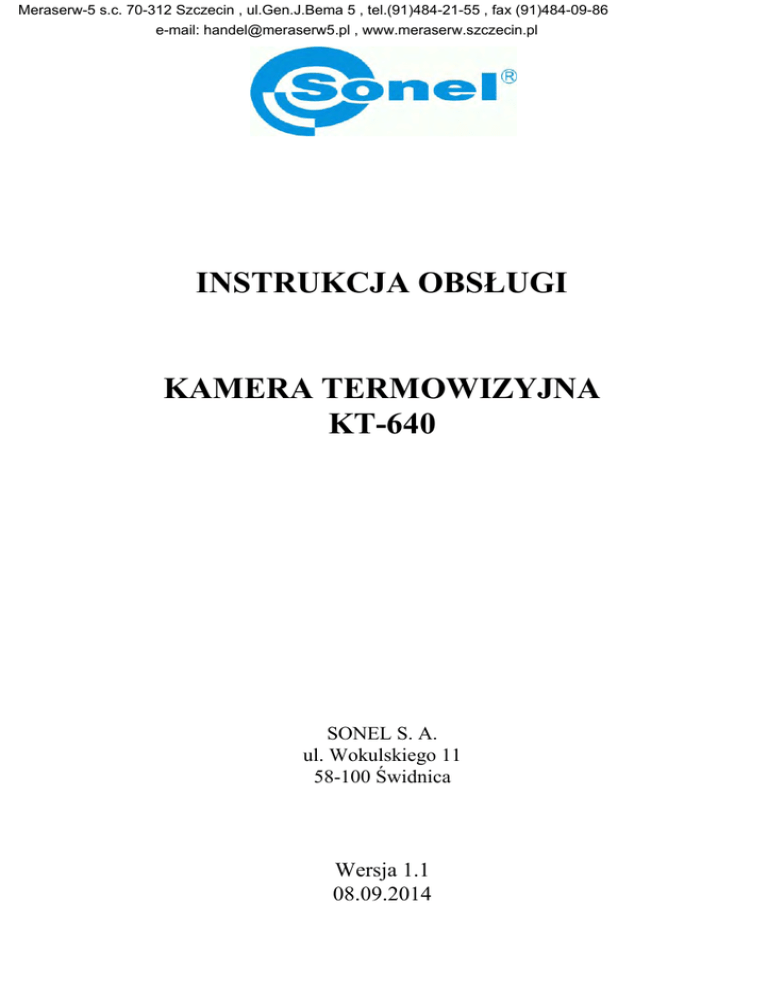

INSTRUKCJA OBSŁUGI
KAMERA TERMOWIZYJNA
KT-640
SONEL S. A.
ul. Wokulskiego 11
58-100 Świdnica
Wersja 1.1
08.09.2014
Kamera termowizyjna KT-640 spełnia wymogi obowiązujących dyrektyw UE związanych z kompatybilnością elektromagnetyczną i bezpieczeństwem.
Dziękujemy za zakup naszej kamery termowizyjnej. Kamera KT-640 jest nowoczesnym,
wysokiej jakości przyrządem pomiarowym, łatwym i bezpiecznym w obsłudze. Przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym problemom przy obsłudze kamery.
Wyroby firmy Sonel S.A. produkowane są pod nadzorem systemu kontroli jakości ISO9001:2008 w
zakresie projektowania, produkcji oraz serwisu.
Mając na uwadze ciągły rozwój naszych produktów zastrzegamy sobie prawo do wprowadzania
zmian i usprawnień w kamerze termowizyjnej oraz programie, opisanych w niniejszej instrukcji bez
uprzedniego powiadomienia.
Prawa autorskie
© Sonel S.A. 2013. Wszelkie prawa zastrzeżone. Niniejsza instrukcja nie może być kopiowana, powielana, tłumaczona lub przenoszona na jakiekolwiek nośniki elektroniczne lub w formie do odczytu
maszynowego w całości lub w części, bez uprzedniej pisemnej zgody Sonel S.A.
2
KAMERA TERMOWIZYJNA SONEL KT-640
SPIS TREŚCI
1
1. BEZPIECZEŃSTWO ...........................................................................................5
2
PRZYGOTOWANIE KAMERY DO PRACY.......................................................8
3
PRZYCISKI FUNKCYJNE, DŻOJSTIK I MENU EKRANOWE ......................8
3.1
3.2
3.3
3.4
ROZMIESZCZENIE PRZYCISKÓW ...............................................................................8
WIZJER, EKRAN DOTYKOWY, WYJŚCIE TV.................................................................9
ROZMIESZCZENIE INFORMACJI NA EKRANIE ...........................................................10
PASEK MENU. ......................................................................................................11
OBSŁUGA I REGULACJA KAMERY ...............................................................11
4
4.1
4.2
4.3
4.4
4.4.1
4.5
4.6
4.7
4.8
4.9
4.10
WŁĄCZANIE/WYŁĄCZANIE KAMERY ........................................................................11
NASTAWIANIE OSTROŚCI .......................................................................................11
POWIĘKSZANIE OBRAZU – ZOOM (X2, X4, X8)........................................................12
ZAKRES TEMPERATUR ...........................................................................................12
Filtr wysokich temperatur. ...........................................................................12
EMISYJNOŚĆ. .......................................................................................................13
LATARKA LED .....................................................................................................13
KALIBRACJA MANUALNA .......................................................................................14
WYBÓR PALETY KOLORYSTYCZNEJ .........................................................................14
WSKAŹNIK LASEROWY...........................................................................................16
TRYBY OBRAZU .....................................................................................................16
5
PRZECHWYTYWANIE I ZAPIS OBRAZU Z KOMENTARZEM
GŁOSOWYM ..........................................................................................................17
6
PRZEGLĄDANIE PAMIĘCI. ..............................................................................19
7
ANALIZA TERMOGRAMÓW ............................................................................21
7.1
7.2
7.3
7.4
ANALIZA PUNKTOWA. ...........................................................................................21
ANALIZA LINIOWA. ................................................................................................22
ANALIZA OBSZAROWA. ..........................................................................................23
ANALIZA IZOTERMICZNA. ......................................................................................24
USTAWIENIA FUNKCJI I PARAMETRÓW. ...................................................24
8
8.1
8.2
8.3
8.4
8.5
8.6
8.7
PARAMETRY FUNKCJI ANALIZY TERMOGRAMÓW. ....................................................25
PARAMETRY CELU (OBIEKTU). ..............................................................................25
USTAWIENIA SYSTEMOWE. ....................................................................................26
USTAWIENIA FUNKCJI. .........................................................................................27
PRZYWRACANIE USTAWIEŃ DOMYŚLNYCH (STANDARDOWYCH). ...............................28
KALIBRACJA RYSIKA .............................................................................................28
WIDEO.................................................................................................................29
INSTRUKCJA OBSŁUGI
3
8.8
8.9
8.10
8.11
WIFI ................................................................................................................... 29
POMOC ............................................................................................................... 32
INFORMACJE O WERSJI SPRZĘTU I OPROGRAMOWANIA .......................................... 32
AKTUALIZACJA OPROGRAMOWANIA WEWNĘTRZNEGO ............................................ 32
9
DOKŁADNY POMIAR TEMPERATURY......................................................... 33
10
ZASILANIE URZĄDZENIA, ŁADOWANIE AKUMULATORÓW ............... 34
10.1 KORZYSTANIE Z ZASILACZA. .................................................................................. 34
10.2 ZASILANIE Z AKUMULATORA. ................................................................................ 34
10.2.1 Ładowanie akumulatorów ........................................................................... 34
10.3 ŁADOWANIE AKUMULATORA W ZEWNĘTRZNEJ ŁADOWARCE. .................................. 35
10.4 OGÓLNE ZASADY UŻYTKOWANIA AKUMULATORÓW JONOWYCH .............................. 36
11 INSTALACJA STEROWNIKA KAMERY ORAZ OPROGRAMOWANIA
SONEL THERMOANALYSE W KOMPUTERZE PC. .............................................. 38
11.1
11.2
11.3
11.4
12
INSTALACJA W SYSTEMIE WINDOWS XP ................................................................ 38
INSTALACJA W SYSTEMIE WINDOWS 7 ................................................................... 43
INSTALACJA W SYSTEMIE WINDOWS 8 ................................................................... 48
INSTALACJA OPROGRAMOWANIA „SONEL THERMOANALYZE®” ............................. 61
FILMOWANIE W PODCZERWIENI ................................................................ 62
12.1
12.2
12.3
12.4
12.5
12.6
FILMOWANIE NA KARTĘ SD. ................................................................................. 62
FILMOWANIE NA DYSK KOMPUTERA ...................................................................... 62
KONFIGURACJA OPROGRAMOWANIA „SONEL THERMOANALYZE®” ....................... 63
WIDEO W PODCZERWIENI W CZASIE RZECZYWISTYM .............................................. 64
POLECENIA DOSTĘPNE W TRYBIE IR WIDEO .......................................................... 66
ZAPIS DANYCH I ICH ANALIZA ............................................................................... 71
13
TRANSMISJA DANYCH ..................................................................................... 71
14
DANE TECHNICZNE........................................................................................... 72
15
PRZYKŁADOWE WARTOŚCI WSPÓŁCZYNNIKA EMISYJNOŚCI ......... 75
16
CZYSZCZENIE I KONSERWACJA .................................................................. 76
17
WZORCOWANIE, SERWIS, MAGAZYNOWANIE ........................................ 76
18
WYPOSAŻENIE .................................................................................................... 77
19
ROZBIÓRKA I UTYLIZACJA............................................................................ 78
20
PRODUCENT ........................................................................................................ 78
4
1 Bezpieczeństwo
Przed rozpoczęciem eksploatacji kamery, należy dokładnie zapoznać się z niniejszą instrukcją i zastosować się do przepisów bezpieczeństwa i zaleceń producenta.
 Zastosowanie kamery inne niż podane w tej instrukcji, może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika.
 Kamery nie wolno stosować w pomieszczeniach o specjalnych warunkach, np. o atmosferze niebezpiecznej pod względem wybuchowym i pożarowym.
 Niedopuszczalne jest używanie kamery, która uległa uszkodzeniu i jest całkowicie lub
częściowo niesprawna,
 W przypadku nie używania urządzenia przez dłuższy czas należy wyjąć z niego akumulator.
 Nie wolno używać kamery z niedomkniętą lub otwartą pokrywą akumulatora ani używać innego zasilacza, niż dostarczony z kamerą.
 Naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis.
Kamera termowizyjna KT-640 przeznaczona jest do wykonywania pomiarów i rejestracji
obrazów w podczerwieni. Kamera została skonstruowana w sposób zapewniający użytkownikowi maksimum wydajności i bezpieczeństwa w czasie pracy, niemniej jednak wymagane jest przestrzeganie następujących warunków i zaleceń (dodatkowo, z wszelkimi
środkami ostrożności obowiązującymi na danym stanowisku pracy lub w obszarze roboczym):
 Należy utrzymywać kamerę w stabilnej pozycji podczas działania.
 Nie używać kamery termowizyjnej w temperaturach przekraczających zakres jej temperatur roboczych i przechowywania.
 Nie kierować kamery termowizyjnej w stronę źródeł promieniowania cieplnego o
bardzo wysokiej intensywności, takich jak słońce, lasery, łuk spawalniczy, itp.
 Nie narażać kamery termowizyjnej na kontakt z kurzem i wilgocią. Podczas korzystania z urządzenia w pobliżu wody, upewnić się, że jest ono odpowiednio chronione
przed zachlapaniem.
 Przechowywać i transportować kamerę i jej akcesoria w znajdującej się na wyposażeniu walizce transportowej.
 Nie zatykać otworów głośnika w korpusie kamery.
 Nie włączać ponownie kamery przed upływem 30 sekund po jej uprzednim wyłączeniu
oraz nie wyciągać akumulatora podczas pracy.
 Nie rzucać, nie uderzać ani nie wstrząsać intensywnie kamerą i jej oprzyrządowaniem,
aby uniknąć ich uszkodzenia
 Nie próbować otwierać kamery, ponieważ działanie takie powoduje utratę gwarancji.
 Używać danej karty pamięci SD wyłącznie z kamerą.
 W trakcie eksploatacji kamery, jeżeli zaistnieje konieczność przeniesienia jej z ciepłego miejsca do zimnego lub odwrotnie, np. z wnętrza pomieszczenia na zewnątrz lub
INSTRUKCJA OBSŁUGI
5

odwrotnie, należy wyłączyć zasilanie kamery i pozostawić w nowym miejscu pracy
przez 20 minut, a następnie włączyć kamerę i rozpocząć normalną eksploatację z dokładnym pomiarem temperatury. Gwałtowne i szybkie zmiany temperatury otoczenia
mogą spowodować błąd pomiaru temperatury, a nawet uszkodzenie czujnika podczerwieni.
Kalibracja detektora ogniskowej matrycy (FPA -. Focal Plane Array): w celu zapewnienia dużej dokładności pomiaru temperatury, detektor ogniskowej został skalibrowany
w różnych temperaturach. Po załączeniu kamery, urządzenie przeprowadza kalibrację
automatycznie (3 razy w ciągu pierwszej minuty pracy). Podczas kalibracji, przez ok. 2
sekundy, kamera nie reaguje na działanie użytkownika (sygnalizowane jest to napisem „kalibracja” na ekranie).
Oprócz tego, autokalibracja, trwająca 2 sekundy, jest przeprowadzana automatycznie
w trakcie pracy w zależności od warunków i również sygnalizowana napisem „kalibracja” pojawiającym się na wyświetlaczu.
Kalibrację można wywołać ręcznie w każdej chwili. Należy w tym celu przejść do ekra(6) tyle razy, aż na ekranie
nu czasu rzeczywistego przyciskając krótko przycisk
będzie znajdował się jedynie obraz termiczny z zaznaczonym centralnym punktem.

Następnie należy przycisnąć i przytrzymać przycisk
przez 2 sekundy – kalibracja
zostanie przeprowadzona, co będzie sygnalizowane napisem „kalibracja” na ekranie.
W trakcie pracy temperatura obudowy wzrasta, co jest normalnym zjawiskiem.
UWAGA!
Kamera termowizyjna KT-640 nie posiada żadnych części, które mogłyby
być naprawiane przez użytkownika. Nigdy nie należy podejmować prób
rozmontowywania lub przerabiania kamery. Otwarcie urządzenia
unieważnia gwarancję.
UWAGA!
Zastosowany w kamerze wskaźnik laserowy może stanowić
niebezpieczeństwo uszkodzenia wzroku w przypadku
bezpośredniego kontaktu!
NIE WOLNO KIEROWAĆ WIĄZKI LASERA W KIERUNKU LUDZI I ZWIERZĄT!
Należy pamiętać, że wiązka laserowa może odbijać się
od błyszczących powierzchni.
PO ZAŁĄCZENIU KAMERA PRZEPROWADZA TEST WEWNĘTRZNY, W JEGO
TRAKCIE NA KILKA SEKUND JEST ZAŁĄCZANY RÓWNIEŻ WSKAŹNIK
LASEROWY. ZAŁĄCZAJĄC KAMERĘ, DO MOMENTU PEŁNEGO
URUCHOMIENIA NIE WOLNO JEJ KIEROWAĆ W STRONĘ LUDZI I
ZWIERZĄT!!
6
UWAGA!
Należy używać wyłącznie akcesoriów standardowych i dodatkowych,
wymienionych w dziale "Wyposażenie". Stosowanie innych akcesoriów nie
gwarantuje poprawnej pracy oraz może spowodować uszkodzenie kamery.
UWAGA!
W związku z ciągłym rozwojem oprogramowania przyrządu, wygląd
wyświetlacza może być nieco inny niż przedstawiony w niniejszej instrukcji.
INSTRUKCJA OBSŁUGI
7
2 Przygotowanie kamery do pracy
Kamera może pracować bez podłączonego ekranu dotykowego, jednak stosowanie jego
znacznie upraszcza obsługę podczas używania wielu funkcji. Gdy ekran dotykowy nie jest
podłączony, funkcje menu głównego oraz paska narzędzi analizy można wywoływać za
pomocą naciśnięcia i poruszania dżojstika. Podgląd obrazu termicznego zapewnia wizjer
(9). Możliwe jest załączenie wskaźnika laserowego, latarki, podglądu obrazu widzialnego
(przyciski 18-20), użycie funkcji autofocus (przycisk 21), ręczne ustawianie ostrości oraz
powiększenie obrazu - dżojstik (11).
Aby śledzić obraz termiczny i rzeczywisty na dużym wyświetlaczu (1) oraz mieć prosty dostęp do zaawansowanych funkcji należy przymocować go do kamery za pomocą uchwytu
w gnieździe znajdującym się w górnej części kamery. Uchwyt należy wsunąć do gniazda
od przodu do końca tak, aby nastąpił prawidłowy kontakt styków (25), a następnie zabezpieczyć uchwyt używając pokrętła mocowania (24 – kręcąc w prawą stronę):
W dolnej części obudowy ekranu (1) znajduje się miejsce na rysik (23) służący do pracy z
ekranem dotykowym.
3 Przyciski funkcyjne, dżojstik i menu ekranowe
3.1
Rozmieszczenie przycisków
Dostęp do funkcji kamery odbywa się za pomocą przycisków (16) znajdujących się w górnej części pokrywy (przyciski
,
, ), przycisków (18..21) znajdujących się pod wyłącznikiem zasilania oraz za pomocą dżojstika (11). Rozmieszczenie przycisków przedstawiono na wewnętrznej stronie okładki instrukcji.
- przycisk pozwalający przełączyć zakres temperatur widzianych na ekranie z automatycznego na ręczny.
- naciśnięcie powoduje wyjście z aktualnej funkcji. Kilkukrotne naciśnięcie powoduje
opuszczenie funkcji (wychodzenie z ewentualnego zagłębienia w parametry i podfunkcje)
8
aż do uzyskania na ekranie jedynie obrazu termowizyjnego, bez menu oraz dodatkowych
napisów. Naciśnięcie i przytrzymanie przycisku
przez 2 sekundy, gdy na ekranie znajduje się tylko obraz termiczny, powoduje przeprowadzenie kalibracji kamery.
- zatrzymuje obraz termiczny na ekranie. Powtórne naciśnięcie przycisku powoduje
zapisanie termogramu do pamięci.
Dżojstikiem można poruszać w płaszczyźnie góra-dół albo lewa-prawa, można go również
przyciskać. Działanie dżojstika zależy od aktualnie uruchomionej funkcji.
3.2
Wizjer, ekran dotykowy, wyjście TV
W trakcie pracy kamery obraz w podczerwieni jest widoczny na ekranie (1) oraz w wizjerze, w trybie czasu rzeczywistego (odświeżanie obrazu termicznego następuje 60 razy na
sekundę).
Po wywołaniu odpowiednich funkcji za pomocą przycisków lub ekranu dotykowego wyświetlane są: rozwijalny pasek menu, rozwijalny pasek narzędzi analizy (można przesunąć jego położenie na ekranie), pasek stanu, pasek z zakresem temperatur i odpowiadającym im barwom, oraz punkt centralny z podaną wartością temperatury w tym punkcie:
Dodatkowo, na ekranie ponad dolną belką wyświetlane są komunikaty poszczególnych
funkcji (na przykład „Zapisywanie”, „Karta SIM usunięta”).
Elementy menu ekranu dotykowego oraz pasek zakresu temperatur znikają po naciśnięciu przycisku funkcyjnego , a pojawiają się po zatrzymaniu obrazu lub dotknięciu ekranu dotykowego.
Po podłączeniu kamery przewodem RS232/Video (gniazdo (13) w kamerze) obraz może
być jednocześnie oglądany również na ekranie telewizora (monitora) PAL lub NTSC (w
zależności od ustawienia wyjścia wideo w Ustawieniach systemowych, rozdział 8.3).
INSTRUKCJA OBSŁUGI
9
3.3
Rozmieszczenie informacji na ekranie
Belka dolna zawiera: zegar czasu rzeczywistego, informację, czy na ekranie jest obraz
czasu rzeczywistego, obraz zatrzymany czy też przeglądana jest pamięć; stopień powiększenia obrazu (zoom), stan i wyłącznik latarki LED, wskaźnik poziomu naładowania baterii
oraz ewentualną informację o braku karty pamięci SD.
Na ekranie może znajdować się dodatkowy punkt, wskazujący miejsce o najmniejszej lub
największej temperaturze, jego aktywacja i wybór (temperatura min./max.) następuje w
ustawieniach parametrów analizy (rozdział 8.1).
Po rozwinięciu menu górnego można wybierać funkcje zebrane w 4 grupach.
10
Pasek narzędzi analizy rozwija się z odpowiednimi opcjami w zależności od tego, czy kamera wyświetla obraz zapisany, zatrzymany, czy w trybie czasu rzeczywistego.
3.4
Pasek menu.
W trybie czasu rzeczywistego, gdy na ekranie nie ma żadnych ikon, dwukrotne naciśnięcie dżojstika lub klikniecie na ekranie dotykowym, a następnie na pojawiającej się ikonie
powoduje rozwinięcie paska menu głównego, zawierającego funkcje, oraz ustawienia
funkcji i ich parametrów. Funkcje paska menu pogrupowane są w 4 sekcjach. Poruszanie
się po menu możliwe jest przy pomocy dżojstika, lub poprzez ekran dotykowy:
Poszczególne funkcje dostępne z Menu zostały opisane w dalszych częściach niniejszej
instrukcji.
4 Obsługa i regulacja kamery
4.1
Włączanie/wyłączanie kamery
Aby włączyć kamerę, należy wcisnąć i przytrzymać przycisk (7) przez około 2 sekundy.
Na ekranie kamery wyświetli się logo powitalne, następnie przeprowadzana jest samokontrola urządzenia po jej ukończeniu kamera jest gotowa do pracy i przechodzi w tryb wyświetlania obrazu w podczerwieni w czasie rzeczywistym.
Aby wyłączyć kamerę należy wcisnąć i przytrzymać przycisk „Power” aż do zgaśnięcia
ekranu.
4.2
Nastawianie ostrości
Ostrość może być ustawiana w trybie ręcznym bądź automatycznym. W trybie ręcznym,
po nakierowaniu kamery na badany obiekt należy przyciskać dżojstik do góry lub na dół,
powodując zbliżanie lub oddalanie punktu ostrości. W celu bardzo dokładnego ustawienia
INSTRUKCJA OBSŁUGI
11
ostrości zalecane jest użycie funkcji „Zoom”.
Aby ustawić ostrość automatycznie, należy użyć przycisku 21. Po jego naciśnięciu kamera ustawi ostrość pod warunkiem, że obiekt, na który jest nastawiana ostrość, posiada duży kontrast termiczny. W przypadku, kiedy wyniki ustawiania ostrości automatycznie są
niezadowalające, należy użyć trybu ręcznego.
4.3
Powiększanie obrazu – Zoom (x2, x4, x8)
Naciskanie dżojstika w prawą stronę pozwala powiększać obraz termiczny 2-, 4- lub 8krotnie, naciskanie w lewo powoduje jego zmniejszanie do wielkości normalnej. Powiększanie obrazu odbywa się również po naciśnięciu pola z symbolem i krotnością powiększenia, znajdującego się na dolnej belce na ekranie (patrz rozdział 3.3).
Powiększenie obrazu pozwala na dokładne ustawienie ostrości. Należy pamiętać, że powiększenie jest realizowane cyfrowo, dlatego nie jest zalecane zapisywanie termogramów
ani plików IR z obrazów powiększonych cyfrowo.
4.4
Zakres temperatur
Zakres temperatur może być zmieniany za pomocą przycisków lub poprzez ekran dotykowy, jeśli kamera znajduje się w trybie czasu rzeczywistego i jest wyświetlany obraz termiczny.
Po naciśnięciu przycisku
(6) lub kliknięciu na ikonę
lub wartość temperatury na
ikonie
na ekranie dotykowym, zakres temperatur zmienia się z automatycznie dobieranego na manualny, co sygnalizowane jest literką „M” w miejsce „A” na ekranie (patrz
rozdział 3.3), zaś temperatura, która może być ustawiana ręcznie, obwiedziona jest niebieską linią. W tym momencie, naciskając dżojstik „góra/dół” lub przesuwając rysikiem po
pasku temperatur można zmieniać górny zakres temperatury. Podczas zmiany, zmieniana
wartość temperatury jest oznaczona żółtym tłem. Aby zmienić dolny zakres, należy ponownie przycisnąć przycisk
(6).
Naciśnięcie i przytrzymanie przez 2 sekundy przycisku funkcyjnego
rysikiem na literę „M” ikony
kresu temperatur.
4.4.1
(6), lub klikniecie
powoduje przejście w tryb automatycznego doboru za-
Filtr wysokich temperatur.
Pełny zakres temperatur dla KT-640 wynosi od -20°C do +800°C. Jest podzielony na dwa
zakresy filtrowania: standardowy (zakres filtra 1: od -20°C do +250°C); oraz wysoki (zakres filtra 2: od +200°C do +800°C). Jeśli temperatura obiektu przekracza zakres bieżącego filtra, wówczas zamiast wartości temperatury na ekranie wyświetlają się symbole
"+++" lub "---", wskazując konieczność ręcznej zmiany zakresu filtra.
Aby zmienić zakres filtra należy przejść do obrazu w czasie rzeczywistym i nacisnąć na 3
sekundy przycisk
12
.
4.5
Emisyjność.
Aby zmienić ręcznie wartość współczynnika emisyjności należy nacisnąć i przytrzymać rysik na ikonie
(na wartości współczynnika liczby za znakiem ε), po czym, nie odrywa-
jąc od ekranu rysika należy przesuwać go w górę (wartość będzie się zwiększać) lub w dół
ekranu (zmniejszać).
Wartość
ε
można zmienić również w menu „Cel”, w ustawieniach parametrów obiektu
(opisane w rozdziale 8.2):
Natomiast po kliknięciu na symbol współczynnika emisyjności (ε) na ikonie
, lub po
wybraniu tej funkcji z menu głównego:
na ekranie wyświetla się lista najczęściej spotykanych materiałów i wartości ich współczynników emisyjności:
Poruszając się po liście za pomocą dżojstika, można wybrać właściwy materiał naciskając
dżojstik, a następnie wychodząc z funkcji (przycisk
rysikiem.
4.6
). Wyboru można dokonać również
Latarka LED
Dla usprawnienia pracy w ciemnych pomieszczeniach kamera wyposażona jest w latarkę
LED. Wywołanie funkcji odbywa się poprzez naciśnięcie przycisku (18). Kolejne naciskanie przycisku (18) powoduje zwiększanie jasności latarki (3 poziomy) aż do maksymalneINSTRUKCJA OBSŁUGI
13
go, kolejne zaś powtarzają sekwencję (wyłączona – poziom 1 – poziom 2 – poziom 3 - wyłączona - ... itd.)
Informacja o załączonej latarce i aktualnym poziomie światła jest wyświetlana w postaci
symbolu w prawym, dolnym rogu ekranu. Załączenie i zmiana jasności latarki odbywać się
może również po kliknięciu rysikiem na ten symbol na ekranie dotykowym.
Funkcja dostępna po aktywacji w menu ustawień funkcji (patrz rozdział 8.3).
4.7
Kalibracja manualna
Podczas pracy kamera co jakiś czas przeprowadza automatycznie autokalibrację (sygnalizowane jest to dźwiękiem zamykanej przesłony oraz pojawieniem się w dolnej części
ekranu napisu „Kalibracja”). Kalibrację można też wywołać ręcznie w dowolnej chwili, będąc w trybie czasu rzeczywistego (przy wyświetlanym obrazie termicznym), po naciśnięciu
i przytrzymaniu przez 2 sekundy przycisku
4.8
.
Wybór palety kolorystycznej
W każdym trybie obrazu można zmienić paletę kolorów odpowiadających poszczególnym
temperaturom. Wejście do funkcji odbywa się poprzez menu główne:
lub też po kliknięciu na pasek temperatur na ekranie. Pojawia się wówczas okno wyboru
jednej z 8 palet kolorystycznych.
Wyboru dokonuje się klikając na jeden z pasków. Po wybraniu odpowiedniej palety należy
kliknąć ponownie na pasku temperatur lub wcisnąć przycisk funkcyjny
ustawiona jest paleta 2.
14
(6). Domyślnie
Dostępne palety kolorystyczne:
1
2
3
4
5
6
7
8
INSTRUKCJA OBSŁUGI
15
4.9
Wskaźnik laserowy
Wskaźnik laserowy można załączyć, będąc w trybie czasu rzeczywistego, po naciśnięciu
przycisku (20). Po załączeniu lub wyłączeniu wskaźnika na ekranie pojawia się przez 3
sekundy odpowiednia informacja.
UWAGA!
Wiązka laserowa może uszkodzić wzrok w przypadku bezpośredniego kontaktu,
dlatego NIE WOLNO KIEROWAĆ WZROKU W STRONĘ WIĄZKI LASEROWEJ, ani
kierować wiązki lasera w kierunku ludzi i zwierząt! Należy zachować szczególną
ostrożność, gdyż promień lasera może odbijać się od błyszczących
powierzchni.
Ze względów bezpieczeństwa funkcja jest dostępna, jeśli laser został wcześniej uaktywniony w menu ustawień funkcji (patrz „Ustawienia funkcji”, rozdział 8.4).
4.10 Tryby obrazu
Kamera rejestruje zarówno obraz termiczny, jak i rzeczywisty. Będąc w trybie czasu rzeczywistego lub zatrzymując obraz termiczny na ekranie (przycisk
), a także podczas
przeglądania zapisanych w pamięci termogramów można w każdej chwili przełączyć
ekran z obrazu podczerwonego na obraz widzialny.
Po użyciu przycisku (19) następuje przełączenie ekranu do trybu obrazu widzialnego. Powrót do obrazu termicznego następuje po ponownym naciśnięciu tego samego przycisku.
Korzystając z ekranu dotykowego również można przełączać tryb obrazu widocznego na
ekranie, należy w tym celu rozwinąć pasek narzędzi analizy i wybrać, w zależności od tego, czy obraz jest wyświetlany w czasie rzeczywistym, czy jest zatrzymany, odpowiedni
przycisk na ekranie dotykowym (opis paska narzędzi analizy znajduje się w rozdziale 7).
W przypadku obrazu zatrzymanego, oraz przeglądania zapisanego w pamięci termogranastępuje przełączenie na obraz widzialny, kliknięcie na
mu, po naciśnięciu
powoduje powrót do trybu obrazu w podczerwieni.
W przypadku obrazu w czasie rzeczywistym, naciśnięcie
umożliwia nałożenie obrazu termicznego na obraz rzeczywisty, z możliwością regulacji przezroczystości (tryb
FUSION):
16
Suwakami poziomym i pionowym (za pomocą ekranu dotykowego lub dżojstika) można
zmieniać stopień przezroczystości obrazu IR oraz dopasować odległość obiektu. Dla najmniejszej wartości transparentności wyświetlany jest tylko obraz wizyjny. Naciśnięcie na
ekranie dotykowym „IR” (lub użycie przycisku
) powoduje powrót do wyświetlania w
czasie rzeczywistym obrazu termicznego na całym ekranie.
Zaleca się wykorzystywać tryb FUSION dla odległości większych niż 1,5m; w przypadku
mniejszych odległości występują znaczne przesunięcia obrazów (zjawisko paralaksy).
5 Przechwytywanie i zapis obrazu z komentarzem głosowym
Uwaga. Kamera korzysta z pamięci zewnętrznej – karty SD umieszczonej w slocie (15).
W przypadku braku karty kamera wyświetla obraz w podczerwieni w trybie czasu rzeczywistego, obraz może być również zatrzymany lub poddany analizie, nie jest jednak możliwy jego zapis. Brak karty SD sygnalizowany jest symbolem wyświetlanym na pasku stanu:
Kamera wyświetla obraz w sposób ciągły, odświeżając go 60 razy w ciągu sekundy. Aby
przechwycić obraz w danym momencie, należy nacisnąć przycisk funkcyjny
(6), co
spowoduje zatrzymanie obrazu i wyświetlenie elementów menu na ekranie. Na dolnej belce znajduje się w tym momencie informacja o trybie: „Zatrzymane”.
W tym momencie:
- kolejne naciśnięcie przycisku
obraz rzeczywisty;
zapisuje od razu obraz termiczny i odpowiadający mu
- kliknięcie na ikonie zakresu temperatur
liczby określającej wartość zakresu górne-
INSTRUKCJA OBSŁUGI
17
go, lub na ikonie
liczby odpowiadającej dolnemu zakresowi, powoduje przejście do
manualnej regulacji wartości górnego lub dolnego zakresu temperatury (patrz rozdział
4.4), co pozwala dobrać najoptymalniejszy zakres temperatur na ekranie już po zatrzymaniu obrazu.
UWAGA! Wybrane dla zatrzymanego obrazu wartości zakresu temperatur zostaną
użyte dla tego obrazu, ale pozostaną również nastawione po wyjściu do trybu czasu
rzeczywistego; po zapisaniu należy przełączyć się w tryb Auto doboru temperatury;
- kliknięcie na symbol współczynnika emisyjności „ε” na ikonie
pozwala na zmianę
współczynnika dla obrazu termicznego poprzez wybór z tabeli materiałów. Po kliknięciu na
wartość znajdującą się obok symbolu „ε” można natomiast określić dokładną wartość liczbową współczynnika dotykając rysikiem wartości i przeciągając rysik w górę lub w dół
(zmiany współczynnika emisyjności opisane są szczegółowo w rozdziale 4.5).
UWAGA! Wybrana dla zatrzymanego obrazu wartość zostanie użyta dla niego, ale
pozostanie również po wyjściu do trybu czasu rzeczywistego; chcąc wrócić do poprzedniej wartości należy ją wybrać ponownie;
- kliknięcie na ikonę
lub wciśnięcie dżojstika powoduje rozwinięcie paska narzędzi
analizy. Klikanie poszczególnych ikon pozwala na przeprowadzenie analizy obrazu termicznego lub jego części (szczegółowo opisane w rozdziale 7);
- naciśnięcie ikony
- naciśnięcie ikony
18
pozwala podejrzeć zatrzymany obraz widzialny;
otwiera okienko dialogowe umożliwiające nagranie notatki gło-
sowej (długości do 1 minuty), która będzie zapisana wraz z termogramem:
w tym momencie naciśnięcie
rozpoczyna nagrywanie (odliczany jest czas pozostały
do końca),
zatrzymuje nagrywanie,
pozwala odsłuchać nagranie. Nagranie
można powtórzyć, wówczas poprzednie nagranie zostanie nadpisane;
- naciśnięcie
powoduje oznakowanie obrazu. Na liście plików (patrz rozdział 6
„Przeglądanie pamięci”), termogram będzie oznakowany symbolem chorągiewki jak na
ikonie, znajdującym się w lewym, górnym rogu;
powoduje, podobnie jak użycie przycisku
, zapisanie termogramu
- naciśnięcie
wraz z ewentualnie użytymi notatką głosową i znacznikiem.
Uwagi:
1. Termogram zapisywany jest w tzw. „poszerzonym formacie jpeg”. Dzięki temu
możliwe jest jego przeglądanie w programach graficznych (wyświetlany jest wówczas zapisany podgląd), prócz tego zapisywane są wszystkie informacje związane z
termogramem, czyli: temperatura dla każdego punktu termogramu, notatka głosowa
oraz oznakowanie obrazu (symbolem chorągiewki – opisane powyżej).
2. W przypadku edycji pliku termogramu programem innym niż Sonel ThermoAnalyse, podczas zapisu pliku utracone zostaną wszystkie dane termograficzne.
3. Jeśli na karcie SD nie ma wystarczającej ilości miejsca dla zapisania pliku lub
wystąpi błąd zapisu, na ekranie pojawi się odpowiedni komunikat.
4. Plik z zapisanym obrazem graficznym posiada nazwę typu IRIxxxxx.jpg (gdzie
xxxxx są cyframi), dodatkowo zapisywany jest osobny plik z obrazem widzialnym
(jako VISxxxxx.jpg, gdzie xxxxx jest tą samą liczbą, jak dla pliku z termogramem).
Oba pliki muszą się znajdować w tym samym folderze, jeśli obraz widzialny ma być
wykorzystany podczas analizy termogramu programem Sonel ThermoAnalyze.
- kliknięcie ikony
powoduje przejście do trybu nagrywania wideo w podczerwieni,
dokładnie opisanego w rozdziale 11.
6 Przeglądanie pamięci.
Po kliknięciu opcji „Lista plików’, wywołanej z Menu (patrz rozdział 3.4), następuje przejście do trybu przeglądania oraz edycji plików zapisanych w pamięci (na karcie SD).
INSTRUKCJA OBSŁUGI
19
Kliknięcie na miniaturkę termogramu otwiera dany termogram w trybie pozwalającym podejrzeć odpowiadający mu obraz rzeczywisty, odsłuchać notatkę głosową oraz dokonać
analizy termogramu (kliknięcie ikony
powoduje otwarcie podmenu analizy).
Po przełączeniu na listę plików wideo IR można odtworzyć każdy z zapisanych na karcie
filmów w podczerwieni.
Kliknięcie na symbole znajdujące się na dolnej belce pozwala:
- przejść do listy zapisanych plików – termogramów statycznych;
- przejść do listy zapisanych plików wideo IR;
oraz
- przewijają ekrany z zapisanymi plikami (pomiędzy tymi symbolami wyświetlana jest ilość ekranów i numer aktualnego);
- pozwala usunąć zaznaczony termogram;
- usuwa wszystkie zapisane termogramy;
- powrót do trybu czasu rzeczywistego.
Powrót do trybu czasu rzeczywistego następuje również po naciśnięciu klawisza funkcyjnego
20
(6).
7 Analiza termogramów
Analiza termogramów jest możliwa dla każdego trybu obrazu, tj. czasu rzeczywistego, obrazu zatrzymanego, oraz plików zapisanych w pamięci.
Wywołanie rozwijanego paska narzędzi analizy odbywa się z menu głównego:
lub po naciśnięciu ikony
pozwala na:
. Po rozwinięciu paska analizy wybór poszczególnych ikon
- analizę punktową (patrz niżej);
- analizę liniową (patrz niżej);
- analizę obszarową (patrz niżej);
- analizę widmową (patrz niżej);
- usuwa aktywny obszar (obiekt) analizy.
Pozostałe ikony, występujące na pasku w zależności od trybu obrazu, uruchamiają funkcje opisane w poprzednich rozdziałach.
Naciśnięcie trójkąta na dole paska powoduje jego zwinięcie do ikony
7.1
.
Analiza punktowa.
Naciśnięcie rysikiem (lub wybór za pomocą dżojstika) przycisku
z rozwijalnego paska narzędzi powoduje pojawienie się na ekranie dodatkowego punktu pomiaru temperatury. Za pomocą rysika punkt może być przesunięty w dowolne miejsce ekranu. Na ekranie można umieścić maksymalnie 8 punktów, w których temperatura jest odczytywana i
wyświetlana w polach obok tych punktów.
INSTRUKCJA OBSŁUGI
21
Usunięcie danego punktu następuje po dotknięciu go rysikiem (zaznaczeniu), a następnie
kliknięciu na symbol kosza
7.2
na pasku narzędzi.
Analiza liniowa.
z rozwijalnego paska narzędzi powoduje pojawienie się na ekranie linii. Po dodaniu linii jest ona wyświetlana z jednym końcem oznaczonym żółtym kwadratem, na drugim końcu zaś znajduje się
prostokąt z wartością temperatury. W zależności od dokonanego wyboru w menu „Ustawienia analizy” (patrz rozdział 8.1), wyświetlana jest temperatura maksymalna, średnia lub
minimalna w obrębie linii.
Jeśli w ustawieniach analizy wybrano pokazywanie temperatury maksymalnej, wówczas
22
wartości temperatury dla danego odcinka (linii) wyświetlane są na czerwono, jeśli temperatury średniej, na czarno, jeżeli zaś temperatury minimalnej, wówczas wartości wyświetlane są na niebiesko.
Za pomocą rysika linię można przesunąć w dowolne miejsce ekranu - dotykając rysikiem
prostokąta z wyświetlaną temperaturą, po czym nie odrywając rysika od ekranu przesuwając go w nowe miejsce ekranu.
Po dotknięciu rysikiem i przytrzymaniu kwadratu na drugim końcu linii, przesuwając rysik
można zmieniać położenie drugiego końca linii (obracać, wydłużać). Usunięcie linii jest
możliwe po jej oznaczeniu (dotknięcie rysikiem prostokąta lub kwadratu – przy kwadracie
pojawia się wówczas zielona strzałka) oraz naciśnięciu symbolu kosza
na pasku narzędzi.
Na ekranie można umieścić na ekranie maksymalnie 8 linii, dla których temperatura jest
odczytywana i wyświetlana w polach na ich końcu.
7.3
Analiza obszarowa.
z rozwijalnego paska
narzędzi powoduje pojawienie się na ekranie prostokątnego obszaru z wyświetlaną wartością tempetatury. W zależności od dokonanego wyboru w menu „Ustawienia analizy”
(patrz rozdział 8.1), wyświetlana jest temperatura maksymalna, średnia lub minimalna dla
wybranego obszaru. W przypadku wyświetlania temperatury maksymalnej lub minimalnej,
pokazany jest również punkt odpowiadający tej temperaturze w obszarze.
Jeśli w ustawieniach analizy wybrano pokazywanie temperatury maksymalnej, wówczas
wartości temperatury wyświetlane są na czerwono; jeśli temperatury średniej, na czarno;
jeżeli zaś temperatury minimalnej, wówczas wartości wyświetlane są na niebiesko.
Za pomocą rysika obszar można przesunąć w dowolne miejsce ekranu (dotykając rysikiem wnętrza obszaru, po czym nie odrywając rysika od ekranu przesuwając go w nowe
INSTRUKCJA OBSŁUGI
23
miejsce ekranu). Chcąc powiększyć obszar, lub zmienić jego kształt, należy dotknąć rysikiem narożnika obszaru oraz nie odrywając rysika przeciągnąć go, zmieniając kształt obszaru na żądany.
Można maksymalnie użyć 8 obszarów analizy.
Aby usunąć obszar, należy zaznaczyć go, dotykając rysikiem na ekranie – wówczas na
wszystkich narożnikach pojawią się zielone strzałki – a następnie użyć symbolu kosza
na pasku narzędzi.
7.4
Analiza izotermiczna.
z rozwijalnego paska
narzędzi powoduje przejście do trybu analizy izotermicznej danego obrazu. Funkcja ta dostępna jest jedynie w czasie rzeczywistym oraz dla obrazu zatrzymanego.
Przesuwając na pasku temperatury znaczniki określa się zakres temperatury, dla którego
obszar termogramu będzie oznaczony kolorem (w zależności od ustawień analizy – patrz
rozdział 8.1) czarnym, białym lub zielonym. Zakres temperatur izotermy jest pokazany na
dolnym pasku ekranu.
Naciśnięcie przycisku
wieni.
powoduje wyjście z funkcji do normalnego obrazu w podczer-
8 Ustawienia funkcji i parametrów.
Regulacja ustawień i parametrów funkcji dostępna jest w części 2 i 3 menu głównego:
24
8.1
Parametry funkcji analizy termogramów.
Po wywołaniu Menu głównego, przejściu do sekcji 2 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „Analiza”:
W tym momencie otwiera się okno:
gdzie można ustawić:
Kolor izotermy – kolor, jakim oznaczane są obszary z wybranego zakresu temperatur
podczas analizy izotermicznej;
Gor/Zim pkt – czy ma być zawsze widoczny na ekranie, oprócz punktu centralnego, dodatkowy punkt wskazujący najcieplejsze lub najzimniejsze miejsce oraz wartość temperatury w tym miejscu. Po załączeniu punktu, będzie wskazywana temperatura najniższa lub
najwyższa, w zależności od wyboru rodzaju temperatury alarmu (patrz „TempAlarm”);
Funkcje analizy – wybór, czy podczas analizy liniowej lub obszarowej wskazywana jest
temperatura średnia, minimalna czy maksymalna dla linii (obszaru);
TempAlarm – wybór sygnalizacji dźwiękowej w zależności od przekroczenia temperatury
– jeśli „Niska”, wówczas sygnalizacja załącza się dla mniejszych temperatur niż ustawiona
jako „Wartość Alarmu”. Jeśli „Wysoka”, wówczas sygnalizacja załącza się dla wyższych
temperatur niż ustawiona „Wartość Alarmu”;
Wartość Alarmu – wybór wartości temperatury, po przekroczeniu której załącza się sygnalizacja. Pole aktywne, gdy załączona wartość „Niska” lub „Wysoka” w polu TempAlarm.
8.2
Parametry celu (obiektu).
Po wywołaniu Menu głównego, przejściu do sekcji 2 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „Cel”:
INSTRUKCJA OBSŁUGI
25
W otwartym oknie dialogowym można wybrać:
Emisyjność – wartość współczynnika emisyjności badanego obiektu (tabela wartości
współczynnika emisyjności dla różnych materiałów znajduje się w rozdziale 14);
Wilgotność – wilgotność względną;
Dystans – wybór odległości obiektu od kamery (nie jest to ustawienie związane z
ostrością obrazu, pozwala na skorygowanie wpływu ośrodka, w którym rozchodzi się
promieniowanie cieplne (zanieczyszczenie, mgła, dym, gazy) na dokładność pomiarów;
Temp tła – temperatura tła (otoczenia obiektu, a nie miejsca skąd wykonywany jest pomiar) - pozwala ustawić właściwą relację pomiędzy temperaturą otoczenia oraz badanych
obiektów i umożliwić korektę odczytu temperatury; funkcja przydatna wówczas, gdy pomiary wykonuje się z pewnej odległości, znajdując się np. w pomieszczeniu o innej temperaturze niż temperatura otoczenia mierzonego obiektu. W przypadku większości pomiarów nie ma konieczności regulacji tej wielkości;
Temp otoczenia - podawana jest rzeczywista temperatura w pobliżu przetwornika (odczytywana z czujnika);
Punkt rosy – wartość punktu rosy dla pomieszczenia (miejsca) odczytana na podstawie
wskazań czujników kamery.
8.3
Ustawienia systemowe.
Po wywołaniu Menu głównego, przejściu do sekcji 2 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „System”:
W oknie dialogowym można ustawić następujące parametry:
26
Jednostka temp. – wybór jednostki temperatury (°C lub °F);
FrameAver – uśrednienie ramek - parametr określa ilość klatek użytych do zamrożenia i
zapisania obrazu. W przypadku zwiększenia liczby ponad 1 kamera w trakcie przechwycenia (zamrożenia) obrazu termicznego stosuje specjalny algorytm odszumiający, gdzie
obraz jest uśredniany na podstawie większej ilości przechwyconych klatek (2, 4, 8 lub 16).
W przypadku wybrania wartości parametru >1 zaleca się stosowanie statywu, gdyż wszelkie drgania powodujące najmniejszy nawet ruch kamery wpływają na pogorszenie ostrości
obrazu;
Język – wybór języka (polski, angielski, hiszpański);
Wyjście wideo – PAL, NTSC lub wyłączone;
Data – ustawienia daty (kolejność rok/dzień/miesiąc);
Czas – ustawienia czasu (kolejność godziny/minuty/sekundy).
8.4
Ustawienia funkcji.
Po wywołaniu Menu głównego, przejściu do sekcji 2 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „Funkcje”:
W wyświetlonym wówczas oknie dialogowym można ustawić:
INSTRUKCJA OBSŁUGI
27
Obiektyw – wybór rodzaju obiektywu (tylko, jeśli kamera skalibrowana jest do pracy z
więcej niż 1 obiektywem);
Laser – załączanie/wyłączanie możliwości używania wskaźnika laserowego;
Latarka – załączanie/wyłączanie możliwości używania oświetlenia z latarki LED;
Autowyłączanie – wyłączone lub aktywne po 10, 30 lub 60 minutach bezczynności;
Alarm zasilania – możliwy alarm dźwiękowy przy krytycznym stanie akumulatora (co minutę 10 razy).
8.5
Przywracanie ustawień domyślnych (standardowych).
Po wywołaniu Menu głównego, przejściu do sekcji 2 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „Standardowy”:
a następnie potwierdzić decyzję w oknie:
Ustawienia standardowe: wskaźnik laserowy, latarka LED, funkcje autowyłączania,
alarmu zasilania i temperatury alarmu – wyłączone; Frame Aver = 1 (wyłączone uśrednianie ramek).
8.6
Kalibracja rysika
Po wywołaniu Menu głównego, przejściu do sekcji 3 należy wybrać (za pomocą rysika albo dżojstika) zakładkę „Rysik”:
w tym momencie w narożnych częściach ekranu pojawiać się będą znaczniki (punkty), po
kolei od lewego górnego rogu zgodnie z ruchem wskazówek zegara, piąty punkt pojawi
się na środku ekranu. Należy dotykać rysikiem zawsze w środek wskaźnika:
28
Następnie należy potwierdzić zakończenie kalibracji.
Uwaga! Jeśli doszło do przypadkowego zapisania nieprawidłowo przeprowadzonej kalibracji i kamera nie reaguje na dotyk rysika, należy wywołać funkcję przy pomocy dżojstika
i powtórzyć procedurę.
8.7
Wideo
Funkcja nagrywania wideo w podczerwieni na kartę SD, opisana szczegółowo w rozdziale
11.1.
8.8
WiFi
Funkcja pozwala na skonfigurowanie kamery do pracy bezprzewodowej w sieci.
Sieć, do której będzie połączona kamera, nie może posiadać zabezpieczeń.
Uwaga! Komunikacja kamery z komputerem PC jest możliwa po zainstalowaniu sterownika (rozdział 12).
Aby uzyskać połączenie bezprzewodowe, należy wybrać w menu opcję WiFi:
Następnie, w otwartym okienku ustawień WiFi należy załączyć sieć bezprzewodową dotykając rysikiem jak niżej:
INSTRUKCJA OBSŁUGI
29
Po chwili w okienku pokażą się znalezione sieci:
po dotknięciu linijki z właściwą siecią po dłuższej chwili zostanie wyświetlone dodatkowe
okienko z adresem IP sieci:
Odczytany adres należy użyć w programie Sonel ThermoAnalyse: po otwarciu z menu
górnego, polecenia Firewire Wideo:
30
Należy wybrać jako typ kamery KT640-WIFI, a w okienku poniżej wpisać odczytany z
kamery adres IP:
Nastąpi połączenie z komputerem, obraz z kamery będzie przekazywany bezpośrednio do
programu w czasie rzeczywistym.
INSTRUKCJA OBSŁUGI
31
Szczegółowy sposób korzystania z możliwości filmowania w podczerwieni opisany jest w
rozdziale 11 „Filmowanie w podczerwieni” oraz w instrukcji obsługi programu Sonel ThermoAnalyse.
8.9
Pomoc
Wybór opcji „Pomoc” uruchamia, wyświetlany na ekranie kamery, skrócony przewodnik,
zawierający podstawowe informacje związane z obsługą kamery
8.10 Informacje o wersji sprzętu i oprogramowania
Opcja „Info” powoduje wyświetlenie na pasku w górnej części ekranu informacji zawierającej wersję sprzętu i programu (firmware) znajdującego się w kamerze.
8.11 Aktualizacja oprogramowania wewnętrznego
Aby przeprowadzić aktualizację oprogramowania (firmware) kamery, należy wgrać plik z
aktualną wersją na kartę SD do folderu głównego i umieścić kartę w slocie (15). Następnie
należy wybrać opcję jak niżej:
Aktualizacja zostanie przeprowadzona automatycznie, jeśli na karcie znajduje się odpowiednia wersja oprogramowania, wyższa niż aktualnie stosowana.
32
9 Dokładny pomiar temperatury
Dokładność pomiaru temperatury zależy głównie od czynników opisanych poniżej. W trakcie pomiarów kamera dokonuje korekcji na podstawie sygnałów odczytanych z czujników.
Dla niektórych sytuacji i materiałów konieczna może być ręczna regulacja parametrów.
Emisyjność. Pomiary w podczerwieni polegają na odbieraniu emitowanego przez obiekty
promieniowania podczerwonego. Ilość energii promieniowania opiera się na dwóch podstawowych czynnikach: temperaturze powierzchni obiektu i emisyjności jego powierzchni. Emisyjność domyślna wynosi 0,98 i ma ona zastosowanie do większości powierzchni.
Wartości współczynnika emisyjności dla niektórych materiałów podane są w tabeli emisyjności (rozdział 14).
Niewłaściwie dobrana wartość współczynnika emisyjności może spowodować istotne błędy
odczytu wartości temperatury, dlatego kamera umożliwia wybór współczynnika emisyjności
w zakresie 0,01...1,00 (patrz rozdz. 4.5 oraz 8.2).
Podczas zmiany współczynnika emisyjności należy bezwzględnie sprawdzić wartość temperatury otoczenia w kamerze (patrz niżej).
Dokładność pomiaru zależy również od temperatury otoczenia. Domyślnie przyjmowana
jest temperatura mierzona przez kamerę, jednak, szczególnie podczas pracy w niskich temperaturach lub wykonywania pomiarów z miejsca o innej temperaturze, niż otoczenie badanego obiektu, wartość ta może nie być prawidłowa. Dla zachowania dokładności pomiarów
powinna być uwzględniona prawidłowa wartość temperatury otoczenia - szczególnie, jeśli
zmieniamy współczynnik emisyjności mierzonego obiektu lub zmian tych będziemy
dokonywać podczas obróbki termogramu programem komputerowym. Wartość tą powinno zmienić się manualnie, dzięki czemu ustalona zostanie właściwa relacja temperatury
obiektu pomiaru z temperaturą pewnych rodzajów otoczenia (np. niebo, śnieg).
Regulacja temperatury otoczenia opisana jest w rozdziale 8.2.
Wpływ odległości od badanego obiektu na dokładność pomiaru może być znaczący w zależności od ośrodka, w jakim znajduje się obiekt (powietrze, mgła, dym...) i jego wpływie na
tłumienie promieniowania cieplnego. Możliwe jest skorygowanie wartości domyślnej (1,8m) w
zakresie 0,1...30m. Sposób regulacji odległości opisany jest w rozdziale 8.2.
Wilgotność względna również może mieć wpływ na dokładność pomiaru, możliwa jest
zmiana wartości domyślnej (70%) na dowolną z zakresu 0...100% (funkcja opisana w rozdziale 8.2).
Dodatkowo, aby uzyskać dokładny odczyt temperatury, należy stabilnie trzymać kamerę i
dobrze nastawić ostrość. Zaleca się przed przechwyceniem obrazu wywołać autokalibrację
kamery (naciskając i trzymając 3 sek. przycisk
- patrz rozdział 3.1).
INSTRUKCJA OBSŁUGI
33
10 Zasilanie urządzenia, ładowanie akumulatorów
Kamera zasilana jest z akumulatora litowo-jonowego, może również być zasilana za pomocą zasilacza sieciowego.
Akumulator ładuje się bez konieczności wyciągania go z kamery. Do urządzenia jest dostarczona również ładowarka zewnętrzna oraz zapasowy akumulator.
Aby uruchomić ładowanie akumulatora należy podłączyć zasilacz do gniazda (14) kamery.
Ładowanie odbywa się tylko, gdy kamera nie pracuje.
Podczas pracy kamery, na pasku stanu w prawym dolnym rogu ekranu znajduje się
wskaźnik aktualnego zasilania kamery:
- zasilanie akumulatorowe
- zasilanie sieciowe
10.1 Korzystanie z zasilacza.
Podłączenie zasilacza sygnalizowane jest przez wskaźnik LED (22). Jeśli kamera jest wyłączona, wskaźnik sygnalizuje stan ładowania akumulatora, w trakcie ładowania migając
na czerwono; po naładowaniu świeci na zielono.
10.2 Zasilanie z akumulatora.
Po załączeniu kamery bez podłączonego zasilacza wskaźnik LED (22) migocze na przemian w kolorze zielonym/czerwonym przez kilka sekund po załączeniu kamery. Podczas
pracy wskaźnik LED (22) jest wygaszony.
Podczas pracy kamery stan naładowania akumulatora jest wskazywany na bieżąco w
prawym dolnym rogu ekranu na pasku stanu w postaci zmieniającego się symbolu:
max.
min.
Kamera może sygnalizować dźwiękowo spadek poziomu naładowania poniżej wartości
krytycznej. Funkcję uaktywnia się w „Ustawieniach funkcji” (rozdział 8.4).
10.2.1 Ładowanie akumulatorów
Gdy kamera jest wyłączona, podłączenie zasilacza i rozpoczęcie ładowania sygnalizowane jest przez wskaźnik ładowania (22) – podczas ładowania miga na czerwono, po naładowaniu świeci na zielono. W przypadku braku ładowania wskaźnik nie świeci.
Po naładowaniu akumulatorów wskaźnik świeci bez przerwy w kolorze zielonym.
Akumulator jonowy nie wymaga pełnego ładowania/rozładowania w trakcie eksploatacji,
jednak zaleca się naładować go w pełni podczas 3 pierwszych ładowań oraz przeprowadzić pełne rozładowanie i naładowanie raz na kilka cykli.
Do kamery dostarczane są 2 akumulatory, zalecane jest używanie rotacyjne. W przypadku zamiany akumulatorów, akumulator nieużywany należy naładować.
34
UWAGA!
Należy używać jedynie akumulatora, zasilacza oraz ładowarki zewnętrznej
dostarczonych razem z kamerą.
UWAGA!
Akumulatora nie wolno wyjmować z kamery w trakcie ładowania.
UWAGA!
Ładowanie akumulatora należy przeprowadzać w temperaturze 0...40°C.
10.3 Ładowanie akumulatora w zewnętrznej ładowarce.
Uwaga! Przed wymianą akumulatora należy wyłączyć kamerę.
Aby wyjąć akumulator z kamery, należy pociągnąć za występ (26) w pokrywie (8), po
czym otworzyć pokrywę komory akumulatora:
Następnie należy wcisnąć trzpień (27) nad akumulatorem – nastąpi częściowe wysunięcie
akumulatora, umożliwiające jego wyjęcie.
Po umieszczeniu akumulatora w ładowarce i podłączeniu zasilania, ładowarka wydaje
dźwięk i wyświetli "**Hr**Min" na ekranie, aby poinformować o stanie naładowania baterii.
Ładowarka wyda też dźwięk po zakończeniu ładowania i wyświetli "FULL" na ekranie, aby
poinformować o stanie całkowitego naładowania baterii.
INSTRUKCJA OBSŁUGI
35
10.4 Ogólne zasady użytkowania akumulatorów jonowych
W przypadku nie korzystania z urządzenia przez dłuższy czas należy wyjąć z niego akumulator i przechowywać go oddzielnie.
Akumulator należy przechowywać w suchym, chłodnym i dobrze wentylowanym miejscu
oraz chronić go przed bezpośrednim nasłonecznieniem. Temperatura otoczenia dla długiego przechowywania powinna być utrzymywana poniżej 30 stopni C. Jeżeli akumulator
jest przechowywany przez długi czas w wysokiej temperaturze, wówczas zachodzące procesy chemiczne mogą skrócić jego żywotność.
Akumulatory wytrzymują zwykle 500-1000 cykli ładowania. Akumulatory te osiągają maksymalną wydajność dopiero po uformowaniu (2-3 cyklach ładowania i rozładowania). Najważniejszym czynnikiem wpływającym na żywotność akumulatora jest głębokość rozładowania. Im głębsze jest rozładowanie akumulatora, tym krótsze jest jego życie. Podczas
prawidłowej eksploatacji kamera pozwala na pracę do określonego poziomu naładowania,
wówczas należy przeprowadzić ładowanie (w kamerze lub ładowarce zewnętrznej).
Efekt pamięciowy występuje w akumulatorach jonowych w sposób ograniczony. Akumulatory te można bez większych konsekwencji doładowywać. Wskazane jest jednak, aby co
kilka cykli całkowicie je rozładować w ramach normalnej eksploatacji.
Podczas przechowywania akumulatorów następuje ich samoistne rozładowanie z prędkością około 30% miesięcznie. Trzymanie akumulatorów w wysokich temperaturach może
przyspieszyć ten proces nawet dwukrotnie. Aby nie dopuścić do zbytniego rozładowania
akumulatorów, po którym konieczne będzie formowanie, należy co jakiś czas doładować
akumulatory (również nieużywane).
Nowoczesne szybkie ładowarki wykrywają zarówno zbyt niską, jak i zbyt wysoką temperaturę akumulatorów i odpowiednio reagują na te sytuacje. Zbyt niska temperatura powinna
36
uniemożliwić rozpoczęcie procesu ładowania, który mógłby nieodwracalnie uszkodzić
akumulator. Wzrost temperatury akumulatora jest sygnałem do zakończenia ładowania i
jest zjawiskiem typowym. Jednak ładowanie w wysokiej temperaturze otoczenia oprócz
zmniejszenia żywotności powoduje szybszy wzrost temperatury akumulatora, który nie
zostanie naładowany do pełnej pojemności.
Nie należy ładować ani używać akumulatorów w temperaturach ekstremalnych. Skrajne
temperatury redukują żywotność baterii i akumulatorów. Należy unikać umieszczania
urządzeń zasilanych akumulatorami w bardzo ciepłych miejscach. Znamionowa temperatura pracy powinna być bezwzględnie przestrzegana.
INSTRUKCJA OBSŁUGI
37
11 Instalacja sterownika kamery oraz oprogramowania
Sonel ThermoAnalyse w komputerze PC.
Instalacja sterownika oraz oprogramowania możliwa jest w systemach operacyjnych Microsoft® Windows XP lub wyższych (32/64 bit).Sterownik kamery KT-640 instaluje się jako
dodatkowa kartę sieciowa.
11.1 Instalacja w systemie Windows XP
Podczas instalacji w systemie Windows XP należy użyć sterownika dostarczonego z kamerą lub pobranego ze strony www.sonel.pl.
Należy włączyć kamerę i poczekać na zakończenie testu wewnętrznego, następnie podłączyć kamerę do gniazda USB komputera.
Komputer wykryje znalezienie nowego sprzętu:
Należy wybrać opcję „Zainstaluj z listy lub określonej lokalizacji”, następnie oznaczyć opcję ręcznego wyboru sterownika i wskazać miejsce, gdzie się znajduje:
38
Rozpocznie się instalowanie sterownika:
w trakcie instalacji może pojawić się informacja o braku zgodności sterownika z systemem, należy wybrać „Mimo to kontynuuj”:
INSTRUKCJA OBSŁUGI
39
Następnie należy przeprowadzić konfigurację, w tym celu bezpośrednio z Menu Start lub
w Panelu Sterowania komputera należy wybrać „Połączenia sieciowe”:
40
W otwartym oknie należy wybrać połączenie wykorzystujące zainstalowane urządzenie
„Acme USB Remote NDIS Network...”:
We właściwościach połączenia należy zaznaczyć „Protokół internetowy (TCP/IP)”, a następnie wybrać jego właściwości:
INSTRUKCJA OBSŁUGI
41
gdzie należy wpisać ręcznie adres IP (wypełnić pola jak zaznaczone poniżej):
Po zapisaniu (OK) kamera jest skonfigurowana do pracy w systemie.
42
11.2 Instalacja w systemie Windows 7
Należy włączyć kamerę i poczekać na zakończenie testu wewnętrznego, następnie podłączyć kamerę do gniazda USB komputera.
W komputerze otworzyć Menedżera urządzeń (klikając prawym klawiszem ikonę „Mój
komputer” na pulpicie i wybierając z menu rozwijalnego „Właściwości”:
lub poprzez Panel sterowania, gdzie w zależności od konfiguracji, albo bezpośrednio:
albo poprzez kategorię „Sprzęt i dźwięk”:
INSTRUKCJA OBSŁUGI
43
Po otwarciu Menedżera urządzeń należy odnaleźć w „Inne urządzenia” NDIS/Ethernet
Gadget i po kliknięciu prawym klawiszem wybrać „Właściwości”, „Aktualizuj sterownik”:
44
Następnie „Przeglądaj mój komputer...” oraz „Pozwól mi wybrać z listy...”:
Z listy należy wybrać „Karty sieciowe”, a następnie jak niżej: producent – należy wybrać
„Microsoft Corporation” (w niektórych wersjach „Microsoft”); karta sieciowa – Zdalne
zgodne urządzenie specyfikacji NDIS (może również występować pod nazwą „Remote
NDIS Compatible Device):
Po zaakceptowaniu wyboru w Menadżerze urządzeń kamera zainstalowana zostanie jako
karta sieciowa:
Następnie należy otworzyć w Panelu sterowania lub przez Połączenia sieciowe na pasku
zadań Centrum sieci i udostępniania:
INSTRUKCJA OBSŁUGI
45
następnie opcję „Zmień ustawienia karty sieciowej”:
po czym wybrać połączenie wykorzystujące urządzenie „RNDIS/Ethernet Gadget”:
a następnie po kliknięciu prawym klawiszem wybrać „Właściwości”, po czym wskazać protokół internetowy w wersji 4” i wybrać jego właściwości jak poniżej:
46
po czym wpisać konfigurację ręcznie:
Po zaakceptowaniu (OK) dane z kamery mogą być przesyłane do komputera.
INSTRUKCJA OBSŁUGI
47
11.3 Instalacja w systemie Windows 8
W przypadku systemu Windows 8 należy najpierw przełączyć system w tryb umożliwiający instalowanie niepodpisanych sterowników:
1. Należy przesunąć kursor w prawy górny róg ekranu, z menu wybrać „Ustawienia”:
2. Następnie kliknąć w „Zmień ustawienia komputera”:
48
3. W kolejnym oknie wybrać odpowiednio opcję „Ogólne” i kliknąć w „Uruchom ponownie
teraz”:
4. Następnie wybrać opcję „Rozwiąż problemy”:
INSTRUKCJA OBSŁUGI
49
5. Następnie „Opcje zaawansowane”:
6. Na kolejnym ekranie wybrać „Ustawienia uruchamiania”:
50
7. Na następnym ekranie wybrać „Uruchom ponownie”:
8. W kolejnym oknie należy przycisnąć na klawiaturze klawisz „F7”, teraz system uruchomi się ponownie w trybie umożliwiającym instalowanie niepodpisanych sterowników.
Właściwa instalacja sterownika wygląda następująco:
- należy włączyć kamerę i poczekać na zakończenie testu wewnętrznego,
- podłączyć kamerę do gniazda USB komputera,
- w systemie Windows 8 wywołać „Ustawienia” (przejeżdżając kursorem myszy do prawej
części ekranu):
następnie wywołać Panel sterowania:
INSTRUKCJA OBSŁUGI
51
W zależności od konfiguracji w Panelu sterowania można otworzyć Menedżera urządzeń
bezpośrednio, albo poprzez „Sprzęt i dźwięk”:
52
i na kolejnym ekranie jak niżej:
W oknie Menadżera urządzeń odnaleźć należy w kategorii „Inne urządzenia” urządzenie
„RNDIS/Ethernet Gadget”:
po kliknięciu nań prawym klawiszem myszy wybrać „Właściwości”:
INSTRUKCJA OBSŁUGI
53
w otwartym okienku, w zakładce „Sterownik”, wybrać „Aktualizuj sterownik”:
54
po czym wybrać opcję jak niżej:
i wskazać opcję wyboru sterownika z listy:
Z listy typów urządzeń należy wybrać „Karty sieciowe”:
INSTRUKCJA OBSŁUGI
55
a następnie producenta – „Microsoft”, kartę – „Zdalne zgodne urządzenie specyfikacji
NDIS”:
56
potwierdzić, mimo ostrzeżenia systemu o niepodpisanym sterowniku:
Prawidłowa instalacja zostanie potwierdzona komunikatem:
W Panelu sterowania pojawi się kolejna karta sieciowa – „RNDIS/Ethernet Gadget”:
INSTRUKCJA OBSŁUGI
57
Po zakończeniu instalacji, jeśli ekran komputera nie jest w trybie „Pulpit”, należy go wywołać wybierając odpowiednią opcję:
Na belce w dolnej części pulpitu należy kliknąć prawym klawiszem myszy na ikonkę sieci
jak niżej, a następnie wybrać opcję „Otwórz Centrum sieci i udostępniania”:
58
W otwartym oknie Centrum sieci i udostępniania należy wybrać opcję „Zmień ustawienia
karty sieciowej”:
a następnie wybrać połączenie sieciowe związane z zainstalowanym urządzeniem
RNDIS/Ethernet Gadget:
Po kliknięciu na wybranym połączeniu sieciowym prawym klawiszem i wybraniu opcji
„Właściwości” otworzy się okienko właściwości wybranego połączenia; w zakładce „Sieć”
należy odnaleźć i wybrać „Protokół internetowy w wersji 4 (TCP/IPv4)”, a następnie wcisnąć przycisk „Właściwości”.
INSTRUKCJA OBSŁUGI
59
Po otwarciu kolejnego okienka należy wybrać opcję „Użyj następującego adresu IP”, po
czym wpisać adres jak poniżej. Nie należy wypełniać pozostałych pól:
Po zaakceptowaniu ustawień (OK) połączenie jest skonfigurowane i kamera będzie miała
połączenie z komputerem.
60
11.4 Instalacja oprogramowania „Sonel ThermoAnalyze®”
Instalacja jest identyczna bez względu na system operacyjny komputera.
Przed rozpoczęciem instalacji zaleca się zamknąć wszystkie uruchomione programy.
Po umieszczeniu w napędzie komputera płyty zawierającej oprogramowanie (dostarczonej z kamerą), powinien uruchomić się program instalacyjny. Jeśli nie nastąpiło samoczynne uruchomienie, należy uruchomić program „autorun.exe” w katalogu głównym płyty.
Po wyborze języka otwiera się okienko, gdzie należy wybrać „Kamery Termowizyjne”, a
następnie „Instaluj Thermo Analyze”:
Uruchomi się program instalacyjny, należy postępować zgodnie z poleceniami wyświetlanymi na ekranie.
UWAGA 1: Jeśli nie zostanie wybrany inny folder niż domyślny, program zostanie zainstalowany w folderze C:\Program Files\Sonel ThermoAnalyze. Podczas instalacji zostaną
utworzone na Pulpicie komputera oraz w Menu Start skróty do programu.
UWAGA 2: Po pierwszym uruchomieniu programu z podłączoną kamerą w trybie online
na ekranie może pojawić się komunikat Zapory systemu Windows, należy zezwolić na łączenie się w sieciach prywatnych:
INSTRUKCJA OBSŁUGI
61
12 Filmowanie w podczerwieni
Film wideo w podczerwieni może być rejestrowany zarówno na kartę SD, jak również bezpośrednio na dysk komputera z wykorzystaniem programu Sonel Thermo Analyze, dostarczanego wraz z kamerą. Zarówno podczas nagrywania na kartę, jak podczas zapisu
bezpośrednio do pamięci komputera, zapisywane są wszystkie informacje – każda klatka
jest termogramem, dla którego zapisane są niezależnie wartości temperatur dla wszystkich punktów obrazu (jak dla termogramów statycznych). Fizycznie zapisywane są 3 pliki
o tej samej nazwie i różnych rozszerzeniach: plik wideo (.avi) w formacie h.264, który może być odtwarzany przy użyciu dowolnego odtwarzacza multimedialnego w komputerze;
plik .raw, zawierający dane termogramu, oraz plik .jpg, będący winietą zapisanego filmu.
Pozwala to na szczegółową analizę zarówno w trakcie nagrywania, jak i zapisanego termogramu.
12.1 Filmowanie na kartę SD.
Funkcję można wywołać zarówno z menu głównego:
jak również z rozwijalnego paska narzędzi
, po kliknięciu ikony
lub po naci-
śnięciu i przytrzymaniu przez 2 sekundy przycisku .
Po wywołaniu funkcji na ekranie pokazuje się okienko nagrywania wideo:
z przyciskami „Nagrywaj”, „Stop” oraz „Wyjście”.
Nagranie rozpoczyna się po naciśnięciu rysikiem czerwonego przycisku, kliknięcie na biały kwadrat zatrzymuje nagrywanie i automatycznie zapisuje nagrany materiał. Zapis odbywa się z częstotliwością 25 klatek na sekundę. Nagrywanie jest zatrzymywane i automatycznie zapisywane do pamięci również po naciśnięciu przycisku funkcyjnego
(6).
Zapisane pliki wideo IR można przeglądać w kamerze (rozdział 6), lub odtwarzać w komputerze programem do odtwarzania plików multimedialnych.
12.2 Filmowanie na dysk komputera
Obsługa kamery w trybie wideo bezpośrednio na dysk - nagrywanie oraz analiza - odbywa
się za pomocą dołączonego do kamery oprogramowania „Sonel ThermoAnalyze ®” i jest
możliwa po wcześniejszym zainstalowaniu sterownika, dostarczonego na płycie z oprogramowaniem. Kamera może być połączona poprzez WiFi (sposób konfiguracji opisany w
rozdziale 8.8) lub USB (opisane poniżej), w obu przypadkach musi być zainstalowany sterownik kamery.
62
12.3 Konfiguracja oprogramowania „Sonel ThermoAnalyze®”
UWAGA.
Poniżej opisane są jedynie niektóre funkcje oprogramowania „Sonel
ThermoAnalyze®”, zawierające instrukcje związane bezpośrednio z filmowaniem
w podczerwieni. Szczegółowy opis wszystkich funkcji znajduje się w instrukcji
obsługi programu.
Polecenie „Ustaw” (menu „Plik”) służy do określenia miejsca zapisu na dysku filmów,
przechwyconych sekwencji i obrazów oraz innych parametrów związanych z filmowaniem:
Film Path: ustawia kartotekę, gdzie będą zapisane nagrania wideo (domyślnie podkatalog \IRVideo folderu, gdzie zainstalowany jest program.
Przechwyć zapisaną: określa kartotekę dla przechwytywanych obrazów.
Frame rate: określa ilość rejestrowanych obrazów na sekundę (domyślnie 25).
Paleta domyślna: ustawia paletę stosowaną w trybie wideo.
INSTRUKCJA OBSŁUGI
63
Kineskope rate: określa, co która ramka obrazu jest zapisywana (np. 1 – każda; 5 – co
piąta). W niektórych sytuacjach nie ma konieczności rejestrowania wszystkich ramek, co
pozwala zaoszczędzić miejsce na dysku.
Uaktualnij widok ścieżki: częstość odświeżania informacji dla każdego punktu.
12.4 Wideo w podczerwieni w czasie rzeczywistym
Polecenie „Firewire Video...” pozwala pobierać obraz wideo prosto z kamery.
Kamerę należy połączyć z komputerem kablem USB znajdującym się na wyposażeniu
przez gniazdo (7). Kamera powinna być w trybie czasu rzeczywistego, nie może być wywołane jakiekolwiek menu ani polecenie.
Uwaga: kamera przed podłączeniem musi być załączona oraz po przejściu wewnętrznych
testów; zaleca się podłączyć ją do komputera przed uruchomieniem programu.
Po wybraniu „KT-640” i przy prawidłowym podłączeniu otworzy się okienko, w którym
znajduje się obraz wideo w trybie czasu rzeczywistego:
64
W czasie rzeczywistym można rozpocząć lub zatrzymać nagrywanie, operować migawką
oraz dokonać regulacji.
Funkcje symbolizowane opisanymi skrótami, w oknie wideo:
: W trybie „Firewire Wideo” uruchamia podgląd online. W trybie odtwarzania wideo odtwarza zapisany obraz wideo.
: W trybie „Firewire Wideo” zatrzymuje podgląd online. W trybie odtwarzania pliku z
dysku zatrzymuje odtwarzanie.
: W trybie odtwarzania, przewija do przodu klatka po klatce.
: W trybie odtwarzania, przewija do tyłu klatka po klatce.
: Nagrywa obraz wideo zapisując w trybie ciągłym w określonej w ustawieniach
kartotece. Program zapisuje plik z nadaną automatycznie nazwą. Po zatrzymaniu i
ponownym naciśnięciu nagrywa się kolejny plik.
służy zarówno do rozpoczęcia, jak i zakończenia nagrywania
UWAGA: Przycisk
sekwencji wideo w podczerwieni.
UWAGA: Po najechaniu kursorem na dowolny punkt wyświetlana jest na bieżąco temperatura tego punktu.
INSTRUKCJA OBSŁUGI
65
12.5 Polecenia dostępne w trybie IR wideo
W trybie IR wideo zmienia się wygląd paska menu (górna część okienka programu Sonel
ThermoAnalyze®); dostępne są funkcje specyficzne dla trybu wideo w podczerwieni. Poniżej opisane są jedynie polecenia związane z obsługą w czasie rzeczywistym; wszystkie
polecenia, w tym związane z odtwarzaniem i analizą zarejestrowanego materiału opisane
są szczegółowo w instrukcji obsługi programu.
Menu „Video” – polecenie „Paleta”
Pozwala wybrać, jaka paleta będzie używana do przedstawiania obrazu podczerwonego w
czasie rzeczywistym. Dostępnych jest 9 palet kolorystycznych.
Zmiana palety dostępna jest również przy użyciu okienka „Paleta obrazu” (jeśli nie jest
wyświetlane, można je wywołać naciskając przycisk
na pasku przycisków):
Wyglądy przykładowego obrazu przedstawionego w różnych barwach pokazane są w
punkcie 4.8, paleta 9 jest negatywem palety 1.
Menu „Video” - polecenie “Ustaw automatycznie”
Pozwala ustawić automatycznie bądź ręcznie zakres kolorów dla temperatur.
W trybie automatycznym system sam dobiera ustawienia optymalne.
W trybie manualnym użytkownik może dobrać zakres temperatur dla palety, wyznaczając
minimalną i maksymalną temperaturę odwzorowywaną kolorami.
Uwaga: każda regulacja zakresu (patrz następne polecenie) zmienia zakres i przełącza
obraz w tryb manualny. Oznaczenie „Ustaw automatycznie” przywraca w dowolnym momencie tryb automatyczny.
66
Menu „Video” - polecenie “Ustawienia przyrządu...”
Załącza kontrolę odwzorowania kolorami temperatury dla każdego otwartego pliku wideo.
Po zaznaczeniu funkcji pod termogramem pojawia się pasek regulacji, jak poniżej, pozwalający regulować zakres odwzorowywanych temperatur:
W każdej chwili można przywrócić optymalne ustawienia wciskając przycisk „Anuluj” lub
poleceniem „Ustaw automatycznie” (patrz wyżej).
UWAGA:
Pasek regulacji pojawia się (znika) również po dwukrotnym kliknięciu myszką na obszarze
termogramu wideo.
Menu “Pomiar” - polecenie “Jednostka temperatury”
Pozwala wybierać jednostki wyświetlania temperatury (stopnie Celsjusza lub Fahrenheita):
Menu “Pomiar” - polecenia „Pokaż pozycję temp. max.” oraz „Pokaż pozycję temp.
min.”
Po wybraniu każdego z poleceń, na obszarze termogramu wideo będą zaznaczone: symbolem „x” punkt o najwyższej temperaturze, symbolem „+” - o najniższej; oraz wyświetlane
INSTRUKCJA OBSŁUGI
67
będą wartości tych temperatur:
Menu “Pomiar” - polecenie “Pokaż widok ścieżki”
Polecenie wyświetla wykres zmian temperatury zaznaczonego obiektu, umieszczonego
na obrazie (punktu, odcinka, obszaru) w czasie rzeczywistym.
Dla punktu, wyświetlana będzie temperatura bieżąca.
Dla odcinków i obszarów będzie to temperatura maksymalna, minimalna lub średnia z całego odcinka (obszaru).
Polecenie należy wybrać po umieszczeniu na obrazie obiektu określającego obszar, którego temperatura będzie analizowana.
Po kliknięciu na dany obiekt, otwiera się okienko pozwalające zmienić kolor linii, oraz stopień przezroczystości zaznaczonego obiektu:
68
Podwójne kliknięcie lewym klawiszem myszki na okienko “Zobacz ścieżkę” otwiera okienko dialogowe, gdzie można zmieniać jego ustawienia: kolor tła, linii osi wykresu, temperaturę maksymalną i minimalną na osi. Aby zaakceptować zmiany, należy kliknąć OK, po
wybraniu „Anuluj” powraca się do poprzednich ustawień.
UWAGA: Linia wykresu jest w tym samym kolorze, co wybrany kolor obiektu.
Dzięki temu, że kolor linii wykresu zależy od koloru obiektu, możemy w jednym okienku
analizować zmiany temperatur w wielu punktach i obszarach.
Naciśnięcie klawisza funkcyjnego F11 na klawiaturze komputera pozwala zapisać chwilowy widok okienka „Widok ścieżki” jako plik graficzny JPG w katalogu, gdzie znajdują się
przechwytywane obrazy wideo (patrz p. 11.2.3).
Menu “Pomiar” - polecenie “Histogram”
Wybór polecenia „Histogram obrazu” lub „Inny histogram” pozwala wyświetlić procentowy
rozkład temperatur w czasie rzeczywistym dla całości obrazu termicznego wideo lub określonego obszaru:
INSTRUKCJA OBSŁUGI
69
Uwaga: szczegółowy opis poleceń pozwalających wprowadzać i operować obszarami
analizy oraz opis możliwości analizowania termogramów znajduje się w instrukcji obsługi
programu Sonel ThermoAnalyze®.
Uwaga: w trybie wideo nie jest dostępne polecenie „Izoterma”.
Menu „Narzędzia” - polecenie „Alarm temperaturowy”
Funkcja pozwala załączyć alarm przy przekroczeniu określonej temperatury.
Polecenie “Ustawienia Alarmu”: ustawia temperatury, przekroczenie których załączy
alarm. Jeśli zostanie zaznaczony „Max”, alarm zostanie włączony, gdy temperatura osiągnie wartość większą niż podana. Gdy zaznaczymy „Min”, alarm wystąpi (również) dla
temperatury mniejszej niż podana w polu „Min”.
W przypadku zaznaczenia pola „Zapisz obraz” w momencie, kiedy występuje alarm temperaturowy, zostanie zarejestrowany obraz, który będzie zapisany w tym samym katalogu,
gdzie znajdują się przechwycone obrazy (p. 11.2.3). Zapis będzie powtarzany tak długo,
jak długo temperatura jest przekroczona; w odstępach określonych w polu „Interwał”.
70
Funkcję uruchamiamy, klikając na „Włącz alarm” w menu:
Załączenie alarmu sygnalizowane jest znacznikiem „√”.
Sposób zmiany dźwięku alarmu temperatury opisany jest w instrukcji obsługi programu.
Uwaga: polecenie można wywołać również kombinacją klawiszy Ctrl+A.
12.6 Zapis danych i ich analiza
Polecenie “Zapis danych do analizy...” (menu „Narzędzia”) pozwala wyeksportować
wyniki przeprowadzonej w czasie rzeczywistym analizy temperaturowej w formie pliku TXT
lub wykresu. Jest możliwe wyświetlenie w formie wykresu punktowego, liniowego albo
powierzchniowego temperatury minimalnej, średniej i maksymalnej zgodnie z wybranymi
interwałami czasowymi. Szczegółowy opis funkcji i przykład przeprowadzonej analizy
znajduje się w instrukcji obsługi programu.
13 Transmisja danych
Termogramy statyczne, pliki z odpowiadającymi im obrazami rzeczywistymi oraz filmy wideo w podczerwieni zapisywane są na wymiennej karcie SD (maksymalna pojemność
32GB). Karta musi być sformatowana w systemie FAT32. Kartę można odczytywać w
czytnikach kart SD - w wyposażeniu standardowym kamery znajduje się zewnętrzny czytnik kart SD kompatybilny z interfejsem USB 2.0.
INSTRUKCJA OBSŁUGI
71
14 Dane techniczne
Właściwości obrazowania
TERMICZNE
Rodzaj przetwornika
Mikrobolometryczny niechłodzony (640 × 480 pikseli, 25μm)
Zakres spektralny
8-14μm
Czułość termiczna
≤0,05°C przy 30°C
Pole widzenia /
/ ogniskowa
25,8°× 19,5°/ 35mm (standard)
11,4°× 8,6°/ 80mm (opcja)
45,7°× 35,1°/ 19mm (opcja)
Ustawianie ostrości
Automatyczne lub manualne
Zoom cyfrowy
x2, x4, x8
WIZUALNE
Rejestracja obrazu
rzeczywistego
Czujnik CMOS, 640x480
Przedstawienie obrazu
Wyświetlacz
zewnętrzny
5,7″ VGA LCD, 640× 480 pikseli, ekran dotykowy.
Wizjer
0,6″ OLED, 640× 480 pikseli
Wyjście wideo
przełączane: 60Hz VGA/ 50Hz PAL/ 60Hz NTSC
Technologia
InfraFusion
Połączenie obrazu rzeczywistego i podczerwieni – obraz w obrazie, z możliwością łączenia obrazów tylko dla określonego zakresu temperatur
Pomiar
Zakres temperatur
Filtr 1: -20 °С- +250°С;
Filtr 2: 200°С- +800°С;
Dokładność
± 2°С lub ± 2% odczytu
Korekcja emisyjności
Zmienna od 0,01 do 1,00 (w krokach 0,01)
Tryby pomiaru:
Automatyczny gorący punkt i automatyczny alarm w trybie ciągłym /
powiększonego obrazu i wideo, 8 ruchomych punktów, 8 ruchomych i
wymiennych obszarów z wyświetlaniem maksymalnej, minimalnej lub
średniej wartości, pionowe i poziom linie profili, histogram i izotermy w
trybie ciągłym/powiększonym/zamrożonym/zapisanym obrazie lub wideo
Właściwości pomiaru
Automatyczna korekcja na podstawie odległości, wilgotności
względnej, transmisji atmosferycznej i optyki zewnętrznej
72
Korekcja transmisji optycznej
Automatyczna na podstawie sygnałów z czujników
Lokalizator laserowy
Klasyfikacja
Laser półprzewodnikowy 2 klasy
Przechowywanie obrazów
Typ nośnika
Wymienna karta pamięci SD o pojemności 16GB (max. 32GB)
Format plików
statycznych
JPG z danymi termografu rejestrowanego oraz notatką głosową.
Oddzielny plik z widokiem rzeczywistym obrazu.
Komentarz głosowy
Do 60 sekund / obraz
Format plików wideo
H.264, plik .avi (zapis na kartę)
Format IRV (zapis bezpośrednio do komputera).
System zasilania
Typ akumulatora
Wymienny Li-jon
System ładowania
Ładowarka wbudowana w kamerę oraz dodatkowa zewnętrzna
Czas działania
Ponad 2 godziny ciągłej pracy z jednego akumulatora
Zasilanie zewnętrzne
Zasilacz AC 110/230 VAC, 50/60Hz, wyjście 9V
Specyfikacja środowiskowa
Temperatura robocza
-15°C do + 50°C
Temperatura
przechowywania
-20°C do 60°C
Wilgotność
Robocza i przechowywania: 10% do 95%, bez kondensacji
Obudowa
Obudowa IP54 IEC 60529
Wstrząsy
Operacyjne: 25G, IEC 60068-2-29
Wibracje
Robocze: 25G, IEC 60068-2-6
Komunikacja
USB 2.0
Transfer obrazu (termicznego i rzeczywistego), pomiaru oraz
głosu do komputera; transfer obrazu wideo na żywo, tzw. „live
transfer” do komputera.
Cechy fizyczne
Waga
0,85 kg bez akumulatora, 1,1 kg z akumulatorami
INSTRUKCJA OBSŁUGI
73
Rozmiar
186mm × 106mm × 83mm (model standardowy)
Obudowa:
Magnalium
Złącze statywu:
1/4″ - 20
74
15 Przykładowe wartości współczynnika emisyjności
aluminium ............................................... 0.05
aluminium chropowate ............................ 0,07
aluminium oksydowane .......................... 0,25
aluminium utlenione................................ 0.30
asfalt ...................................................... 0.90
azbest (arkusze, łupek) .......................... 0,96
azbest (włókno) ...................................... 0,78
bakelit .................................................... 0,93
brąz matowy, matowiony ........................ 0,22
brąz polerowany ..................................... 0,10
brąz porowaty, chropowaty ..................... 0,55
cegła zwykła, szkliwiona, chropowata ..... 0,85
cegła ogniotrwała chropowata ................ 0,94
cement ................................................... 0,54
cement (beton) ....................................... 0.90
chrom ..................................................... 0.15
chrom polerowany .................................. 0,10
cyna ....................................................... 0.09
cynk ....................................................... 0.05
czerwona cegła ...................................... 0.93
farba olejna ............................................ 0,94
glina wypalana ....................................... 0,91
glinka ..................................................... 0.40
grafit ....................................................... 0.85
grunt zamarznięty ................................... 0,93
guma ...................................................... 0,93
kobalt ..................................................... 0.18
kwarc ..................................................... 0,93
lakier biały .............................................. 0,87
lakier czarny błyszczący ......................... 0,87
lakier czarny matowy .............................. 0,97
lakier srebrzony ...................................... 0,31
lód .......................................................... 0,97
magnez .................................................. 0.12
miedź oksydowana ................................. 0,65
miedź oksydowana na czarno................. 0,88
miedź polerowana .................................. 0,07
miedź polerowana wyżarzana .........0,01..0,02
mosiądz .................................................. 0.10
mosiądz utleniony ................................... 0.61
nikiel polerowany .................................... 0.05
ołów błyszczący ...................................... 0.08
ołów szary .............................................. 0,28
ołów utleniony ......................................... 0.63
papier biały ............................................. 0,90
papier czarny błyszczący ........................ 0,90
papier czarny matowy ............................. 0,94
papier smołowany ................................... 0,92
plastik czarny .......................................... 0,95
platyna.................................................... 0.10
porcelana szkliwiona............................... 0,92
rtęć ......................................................... 0,10
sadza ...................................................... 0.95
sadza lampowa ....................................... 0,96
srebro ..................................................... 0.03
stal galwanizowana ................................. 0,28
stal oksydowana ..................................... 0,88
stal świeżo walcowana ........................... 0,24
stal walcowana ....................................... 0,56
stal chropowata ...................................... 0,96
stal czerwonordzawa .............................. 0,69
stal niklowana ......................................... 0,11
szkliwo .................................................... 0,90
szkło ....................................................... 0,92
szkło matowe .......................................... 0,96
śnieg....................................................... 0,80
taśma izolacyjna ..................................... 0,95
tkaniny .................................................... 0.85
tytan ....................................................... 0.30
węgiel ..................................................... 0.90
węgiel drzewny sproszkowany ................ 0,96
wolfram ................................................... 0.13
wolfram utleniony .................................... 0.11
złoto ........................................................ 0.02
żelazo błyszczące ................................... 0,16
żelazo walcowane na gorąco .................. 0,77
żelazo oksydowane ................................ 0,74
żelazo polerowane .................................. 0,23
żelazo i stal utlenione ............................. 0.85
żeliwo, odlew surowy .............................. 0,81
żeliwo polerowane .................................. 0,21
INSTRUKCJA OBSŁUGI
75
16 Czyszczenie i konserwacja
UWAGA!
Należy stosować jedynie poniższe metody konserwacji.
Obudowę kamery - wszystkie powierzchnie nie będące elementami optycznymi kamery można czyścić miękką, wilgotną szmatką przy użyciu ogólnie dostępnych, łagodnych detergentów. Nie należy używać żadnych rozpuszczalników, ani środków czyszczących, które mogłyby porysować obudowę (proszki, pasty itp.). Podczas czyszczenia kamera musi
być wyłączona.
Soczewki obiektywu kamery termowizyjnej dzięki swej powłoce antyrefleksyjnej są najczulszą i zarazem najdroższą częścią kamery (soczewka ma kluczowe znaczenie dla radiometrycznych możliwości systemu podczerwieni). Dlatego też należy po każdym użyciu
kamery zamykać osłonę obiektywu. Powierzchnie optyczne należy czyścić tylko wtedy,
gdy są widocznie zabrudzone. Nie wolno dotykać palcami odsłoniętych powierzchni soczewki, ponieważ brud pozostawiany przez odciski palców może być szkodliwy dla powłok
i szkła obiektywu.
Do czyszczenia wizjera optycznego, a zwłaszcza optyki kamery i akcesoriów nie można
stosować żadnych środków chemicznych. Używać czystej, suchej i miękkiej chusteczki do
czyszczenia korpusu wizjera optycznego oraz jedynie załączonej chusteczki do czyszczenia soczewek obiektywu.
17 Wzorcowanie, serwis, magazynowanie
Aby zapewnić dokładność i wiarygodność kamery termowizyjnej wskazane jest, aby urządzenie było wzorcowane co 12 miesięcy.
Szczegółowe informacje na temat usług laboratoryjnych można uzyskać pod numerem telefonu 74 85 83 879, lub adresem e-mail: [email protected]
Kamera termowizyjna KT-640 nie posiada żadnych części, które mogłyby być naprawiane
przez użytkownika. Nie należy samodzielnie podejmować próby rozmontowywania lub
przerabiania kamery. Otwarcie urządzenia unieważnia gwarancję.
UWAGA:
Do prowadzenia napraw serwisowych
upoważniony jest jedynie producent.
Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013 Grzegorz Jasiński 2013
Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń:
 upewnić się, że kamera i jej akcesoria są suche,
 przy dłuższym przechowywaniu wyjąć akumulator,
 dopuszcza się temperatury przechowywania podane w danych technicznych,
 aby uniknąć całkowitego rozładowania akumulatorów przy dłuższym przechowywaniu
należy je co jakiś czas doładowywać.
76
18 Wyposażenie
W skład standardowego kompletu dostarczanego przez producenta wchodzą:
1. Kamera KT-640.
2. Odłączalny ekran dotykowy VGA.
3. Akumulator Li-ion (2 szt.):
4. Zewnętrzna ładowarka akumulatorów z
zasilaczem:
5. Przewód RS232/TV:
6. Przewód VGA:
7. Przewód USB
8. Zasilacz 110/230V AC
INSTRUKCJA OBSŁUGI
77
19 Rozbiórka i utylizacja
Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać
z odpadami innego rodzaju.
Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym.
Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu.
UWAGA:
Należy przestrzegać lokalnych przepisów dotyczących
wyrzucania opakowań, zużytych baterii i akumulatorów.
20 Producent
Producentem przyrządu prowadzącym serwis gwarancyjny i pogwarancyjny jest:
SONEL S. A.
ul. S. Wokulskiego 11
58-100 Świdnica
tel. 74 85 83 878 (Dział Handlowy)
74 85 83 879 (Serwis)
fax 74 85 83 808
e-mail: [email protected]
internet: www.sonel.pl
Wyprodukowano w UE.
78

kt-640 Instrukcja obsługi - Meraserw

Transkrypt

Podobne dokumenty

KT-384 - Termo Complex

Artykuł - Rynek Elektryczny wrzesień 2010

Kamera

Kamera IP Edimax IC-3030iWn IP WIFI 1.3M CMOS

VIDI-501T-1080P-Q4-G PRO KAMERA TUBOWA 2Mpix

Karta katalogowa - SPS Electronics

OKIEM KAMERY FILMOWEJ (film przyrodniczy) Warsztaty
