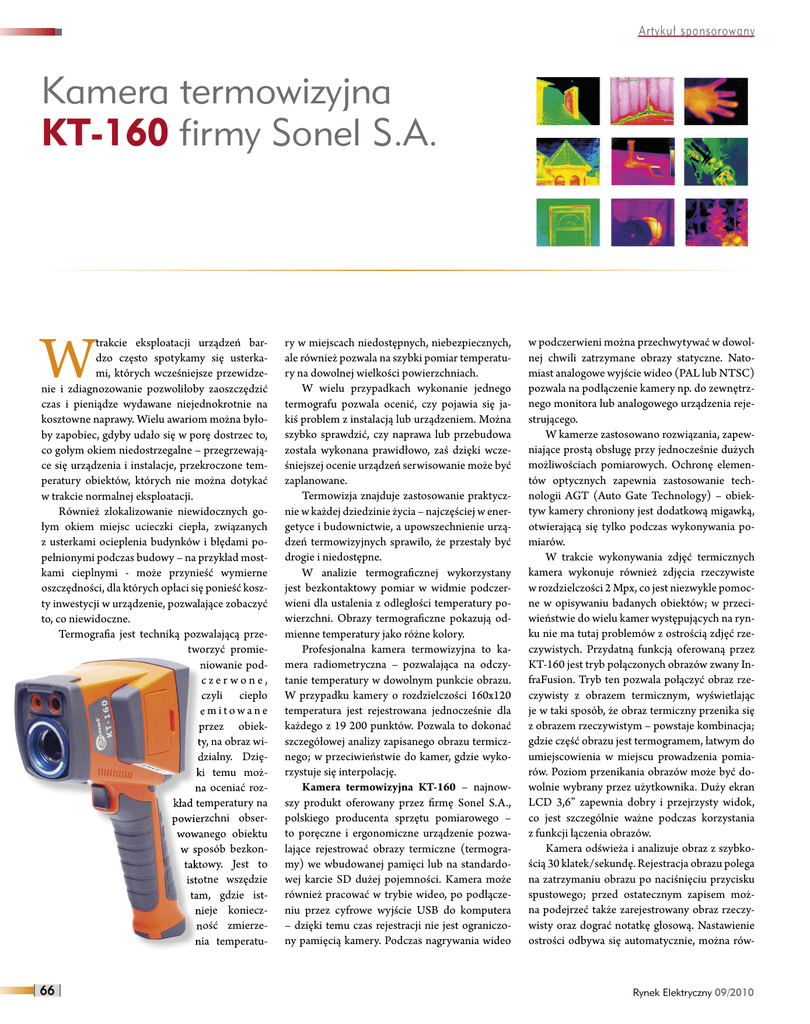

Kamera termowizyjna
KT-160 firmy Sonel S.A.
W
trakcie eksploatacji urządzeń bardzo często spotykamy się usterkami, których wcześniejsze przewidzenie i zdiagnozowanie pozwoliłoby zaoszczędzić
czas i pieniądze wydawane niejednokrotnie na
kosztowne naprawy. Wielu awariom można byłoby zapobiec, gdyby udało się w porę dostrzec to,
co gołym okiem niedostrzegalne – przegrzewające się urządzenia i instalacje, przekroczone temperatury obiektów, których nie można dotykać
w trakcie normalnej eksploatacji.
Również zlokalizowanie niewidocznych gołym okiem miejsc ucieczki ciepła, związanych
z usterkami ocieplenia budynków i błędami popełnionymi podczas budowy – na przykład mostkami cieplnymi - może przynieść wymierne
oszczędności, dla których opłaci się ponieść koszty inwestycji w urządzenie, pozwalające zobaczyć
to, co niewidoczne.
Termografia jest techniką pozwalającą przetworzyć promieniowanie podczer wone,
czyli ciepło
emitowane
przez obiekty, na obraz widzialny. Dzięki temu można oceniać rozkład temperatury na
powierzchni obserwowanego obiektu
w sposób bezkontaktowy. Jest to
istotne wszędzie
tam, gdzie istnieje konieczność zmierzenia temperatu-
66
ry w miejscach niedostępnych, niebezpiecznych,
ale również pozwala na szybki pomiar temperatury na dowolnej wielkości powierzchniach.
W wielu przypadkach wykonanie jednego
termografu pozwala ocenić, czy pojawia się jakiś problem z instalacją lub urządzeniem. Można
szybko sprawdzić, czy naprawa lub przebudowa
została wykonana prawidłowo, zaś dzięki wcześniejszej ocenie urządzeń serwisowanie może być
zaplanowane.
Termowizja znajduje zastosowanie praktycznie w każdej dziedzinie życia – najczęściej w energetyce i budownictwie, a upowszechnienie urządzeń termowizyjnych sprawiło, że przestały być
drogie i niedostępne.
W analizie termograficznej wykorzystany
jest bezkontaktowy pomiar w widmie podczerwieni dla ustalenia z odległości temperatury powierzchni. Obrazy termograficzne pokazują odmienne temperatury jako różne kolory.
Profesjonalna kamera termowizyjna to kamera radiometryczna – pozwalająca na odczytanie temperatury w dowolnym punkcie obrazu.
W przypadku kamery o rozdzielczości 160x120
temperatura jest rejestrowana jednocześnie dla
każdego z 19 200 punktów. Pozwala to dokonać
szczegółowej analizy zapisanego obrazu termicznego; w przeciwieństwie do kamer, gdzie wykorzystuje się interpolację.
Kamera termowizyjna KT-160 – najnowszy produkt oferowany przez firmę Sonel S.A.,
polskiego producenta sprzętu pomiarowego –
to poręczne i ergonomiczne urządzenie pozwalające rejestrować obrazy termiczne (termogramy) we wbudowanej pamięci lub na standardowej karcie SD dużej pojemności. Kamera może
również pracować w trybie wideo, po podłączeniu przez cyfrowe wyjście USB do komputera
– dzięki temu czas rejestracji nie jest ograniczony pamięcią kamery. Podczas nagrywania wideo
w podczerwieni można przechwytywać w dowolnej chwili zatrzymane obrazy statyczne. Natomiast analogowe wyjście wideo (PAL lub NTSC)
pozwala na podłączenie kamery np. do zewnętrznego monitora lub analogowego urządzenia rejestrującego.
W kamerze zastosowano rozwiązania, zapewniające prostą obsługę przy jednocześnie dużych
możliwościach pomiarowych. Ochronę elementów optycznych zapewnia zastosowanie technologii AGT (Auto Gate Technology) – obiektyw kamery chroniony jest dodatkową migawką,
otwierającą się tylko podczas wykonywania pomiarów.
W trakcie wykonywania zdjęć termicznych
kamera wykonuje również zdjęcia rzeczywiste
w rozdzielczości 2 Mpx, co jest niezwykle pomocne w opisywaniu badanych obiektów; w przeciwieństwie do wielu kamer występujących na rynku nie ma tutaj problemów z ostrością zdjęć rzeczywistych. Przydatną funkcją oferowaną przez
KT-160 jest tryb połączonych obrazów zwany InfraFusion. Tryb ten pozwala połączyć obraz rzeczywisty z obrazem termicznym, wyświetlając
je w taki sposób, że obraz termiczny przenika się
z obrazem rzeczywistym – powstaje kombinacja;
gdzie część obrazu jest termogramem, łatwym do
umiejscowienia w miejscu prowadzenia pomiarów. Poziom przenikania obrazów może być dowolnie wybrany przez użytkownika. Duży ekran
LCD 3,6” zapewnia dobry i przejrzysty widok,
co jest szczególnie ważne podczas korzystania
z funkcji łączenia obrazów.
Kamera odświeża i analizuje obraz z szybkością 30 klatek/sekundę. Rejestracja obrazu polega
na zatrzymaniu obrazu po naciśnięciu przycisku
spustowego; przed ostatecznym zapisem można podejrzeć także zarejestrowany obraz rzeczywisty oraz dograć notatkę głosową. Nastawienie
ostrości odbywa się automatycznie, można rów-
Rynek Elektryczny 09/2010
Artykuł sponsorowany
nież użyć trybu ręcznego. W każdym momencie
na ekranie wyświetlana jest temperatura zaznaczonego punktu o maksymalnej temperaturze,
wyświetlana jest również wartość temperatury
w centralnym punkcie ekranu.
Kamera KT-160, mimo prostej budowy i obsługi ma możliwość regulacji wielu parametrów.
Wywoływane na ekranie menu zawiera szereg
opcji, pozwalając na regulację wszystkich parametrów związanych z pomiarami oraz ustawień typu język, jednostki temperatury, data
i czas wbudowanego zegara, itp. Użytkownik ma
do wyboru przedstawienie obrazu termicznego
w kolorach jednej z ośmiu dostępnych palet kolorystycznych.
Sterowanie funkcjami kamery jest intuicyjne, odbywa się za pomocą przycisku spustowego
oraz trzech klawiszy funkcyjnych.
Menu kamery pozwala na przeglądanie zapisanych obrazów zarówno w trybie podczerwieni, jak i obrazu widzialnego; odsłuchanie notatek
głosowych zarejestrowanych w plikach termogramów, jak również usuwanie plików z pamięci kamery lub karty.
Dodatkową pomocą jest wskaźnik laserowy,
który może być pomocny w ustaleniu położenia
na jednolitych płaszczyznach lub w ciemnych pomieszczeniach.
Niewątpliwą plusem jest zasilanie urządzenia - akumulatorki standardowej wielkości (AA
– w zestawie dwa komplety), których ładowanie odbywa się poprzez wbudowana ładowarkę.
Urządzenie może również pracować w trakcie ładowania akumulatorów, podłączone do zasilacza
sieciowego; lub być zasilane ze zwykłych baterii.
Oprogramowanie dołączone do kamery pozwala na prowadzenie analizy zapisanych obrazów termicznych. Program umożliwia między in-
Rynek Elektryczny 09/2010
nymi dokonanie korekcji uzyskanych obrazów,
przeprowadzenie analizy całości
termogramu lub jego części, doboru najwłaściwszej palety kolorów odzwierciedlających poszczególne zakresy temperatur,
odczyt temperatur w dowolnym
punkcie termogramu. Użytkownik może wybrać zakresy temperatur i barwy je odzwierciedlające. Funkcja łączenia obrazu termicznego i rzeczywistego działa
podobnie, jak na ekranie kamery; użytkownik ma możliwość
ustawienia stopnia przezroczystości obrazu, co pozwala
na dokładne lokalizowanie
miejsc o określonej temperaturze. Paleta kolorów, w której zarejestrowany został termogram, może być
zmieniona na dowolną z ośmiu dostępnych. Można analizować cały termogram, lub dla jego części, po zaznaczeniu obszarów dowolnego kształtu - automatycznie będą oznaczone punkty – najcieplejszy i najzimniejszy, określana temperatura
– minimalna, średnia lub maksymalna; wykonać
rozkłady temperatur w formie histogramów; automatycznie nanosić izotermy.
Program pozwala również na obsługę kamery w trybie wideo w podczerwieni. Analizę można przeprowadzać w czasie rzeczywistym, lub na
podstawie zarejestrowanego filmu, co pozwala
zobrazować zmiany temperatury danego obiektu w czasie.
Analiza kończy się wykonaniem raportu z badań, według własnego lub na podstawie dostarczonych szablonów.
Kamera KT-160 to uniwersalne rozwiązanie
dla wielu użytkowników w różnych branżach,
może być stosowana wszędzie tam, gdzie konieczne jest poznanie rozkładu temperatur, a jednocześnie, dzięki swojej prostocie i łatwości obsługi może być wykorzystywana nawet przez osoby
o niewielkim doświadczeniu. Jednocześnie oferuje bardzo bogate możliwości za niewielką cenę.
